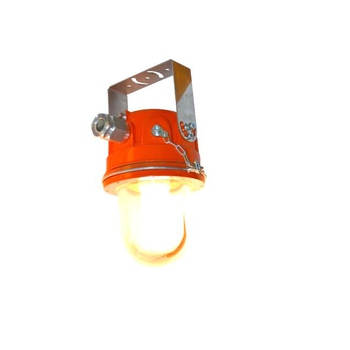

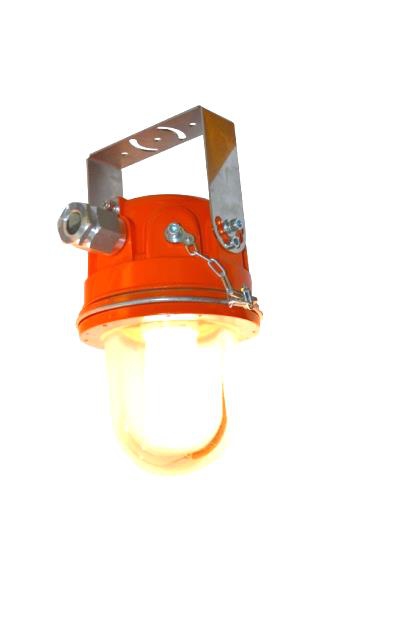

АПЛИТ Ех-Н Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН), Компактная люминесцентная лампа (КЛЛ), Светодиоды (LED) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | АПЛИТ Ех-Н |
Мощность: | 100 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Аплит Ex-Н ориентированы на использование в зоне 1 и 2 промышленных предприятий, технологический процесс на которых способен привести к образованию взрывоопасной среды: химические, нефтеперерабатывающие, деревообрабатывающие, лакокрасочные, текстильные предприятия.
Изделие устанавливается в помещениях, наружно, в кабинах передвижных установок, шкафах. Базовая версия крепежа – поворотный подвес, дополнительные варианты: серьга и комбинированный подвес. Вес модели – 3,5 кг. Ввод кабеля – прямой, вид подключения – тупиковое.
Габариты оптического отсека и патрон Е27 рассчитаны на установку ЛОН (100 Вт). Дополнительная комплектация внешним отражателем обеспечит создание защитного угла, металлическая решетка повысит устойчивость к механическим воздействиям.
Взрывонепроницаемая оболочка образуется при объединении по резьбе, корпуса и обечайки. Обечайка является частью неразборного узла, в который входит ударопрочное прозрачное защитное стекло (колпак). Его закрепление в обечайке выполнено с соблюдением герметичности путем заливки компаундом и силиконовым клеем. Внутренняя полость оболочки защищена от попадания пыли и воды (IP65).
Конструкция
Светильники состоят из основной оболочки с взрывозащитой вида "d" - "взрывонепроницаемая оболочка – корпусные детали из алюминиевого сплава, литьё в кокиль; – стеклянный колпак из термостойкого боросиликатного стекла; – герметизация полиуретановым двухкомпонентным компаундом и силиконовым клеем - герметиком. – обечайка со стеклянным колпаком и корпус соединяются по резьбе М320х3 «Взрыв»; По требованию заказчика
Монтаж
Крепление светильника осуществляется при помощи поворотной скобы подвеса;
Комплект поставки
Светильник, 1 кабельный ввод для тупикового монтажа, поворотный подвес.
Дополнительные принадлежности

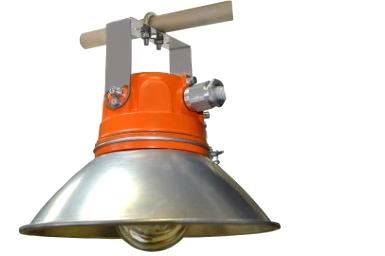

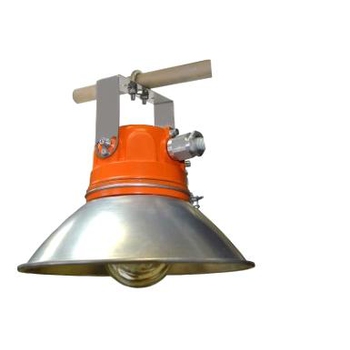

Светильники могут комплектоваться защитной решеткой, поворотной скобой подвеса и внешним отражателем. Серьгой, комбинированный подвесом ( для монтажа на трубу 3/4")
Технические характеристики
Диапазон рабочих температур: Для светильников АПЛИТ Ех Н Для светильников АПЛИТ Ех Д |
-60°C – +40°C -40°C – +40°C |
Масса не более, кг | 3,5 |
Маркировка взрывозащиты | 1Ех d IIC T6 Gb, 1Ех d IIC T5 Gb |
Параметры питающей сети AC (переменный ток) DC (постоянный ток) |
220 В, 50 Гц 12, 24, 36 В |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

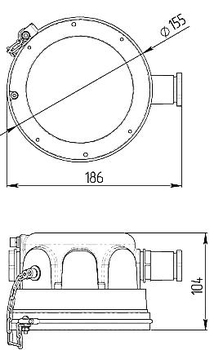

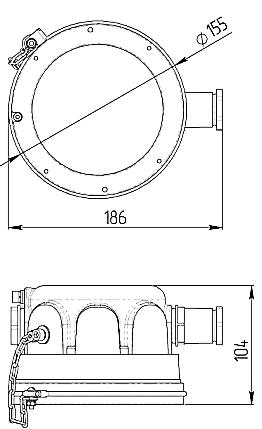

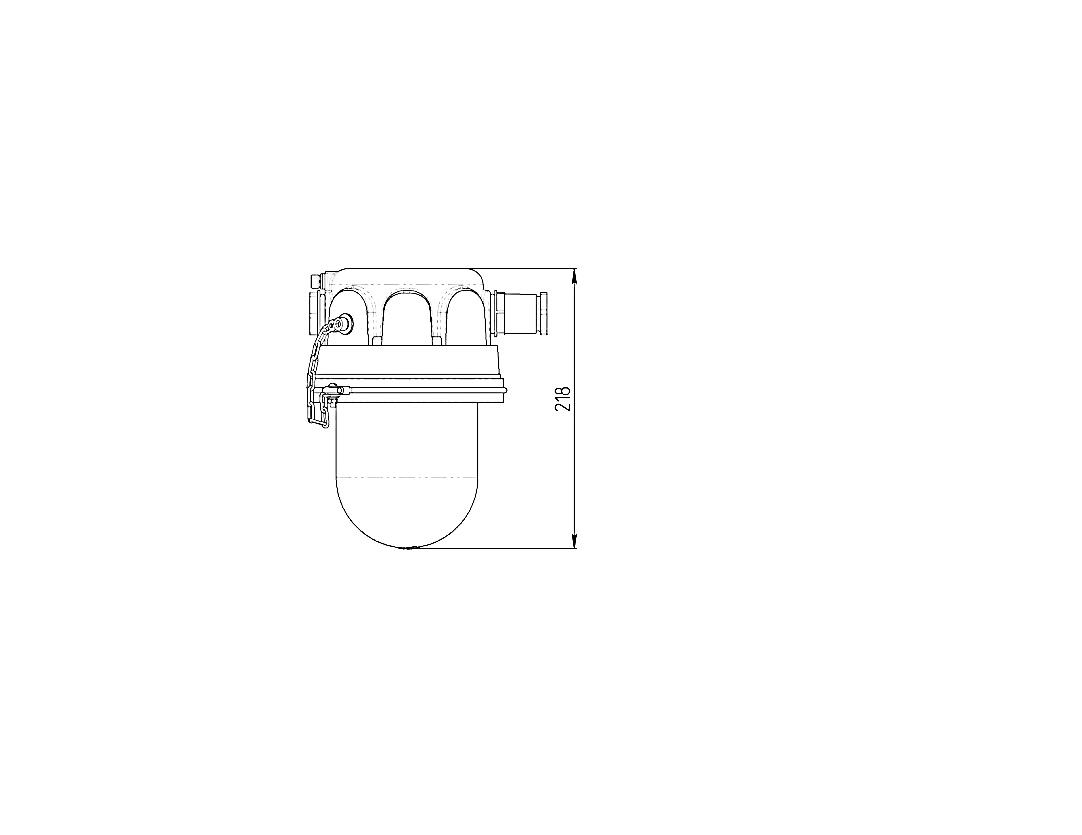

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование светильника | Маркировка взрывозащиты | Масса, кг | IP | Мощность источника света, Вт |
---|---|---|---|---|
Светильник АПЛИТ Ех-Н | 1Ех d IIC T5 Gb | 3,5 | 65 | 100 |
