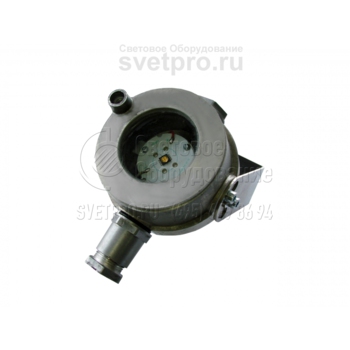

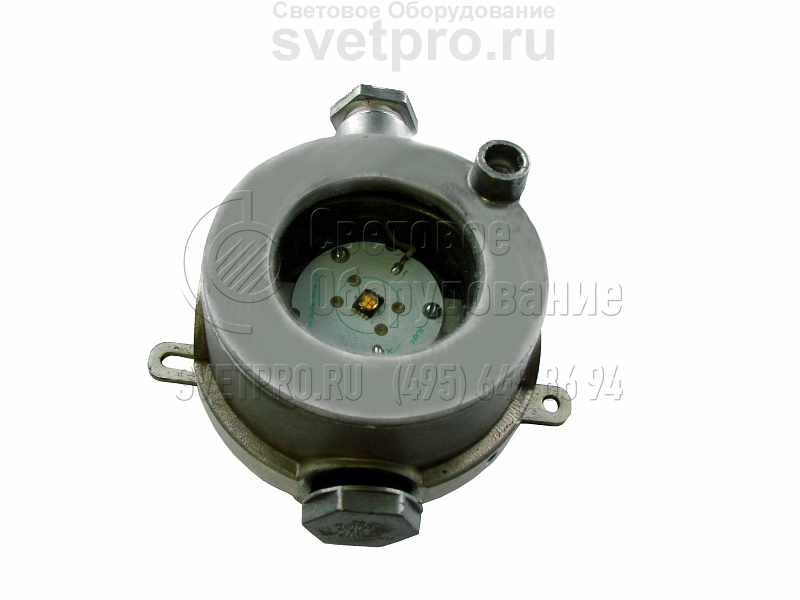

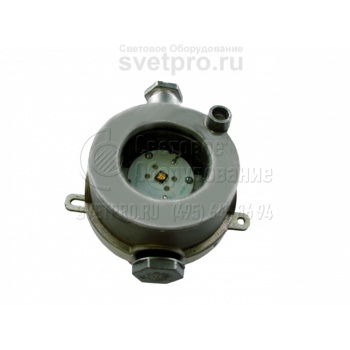

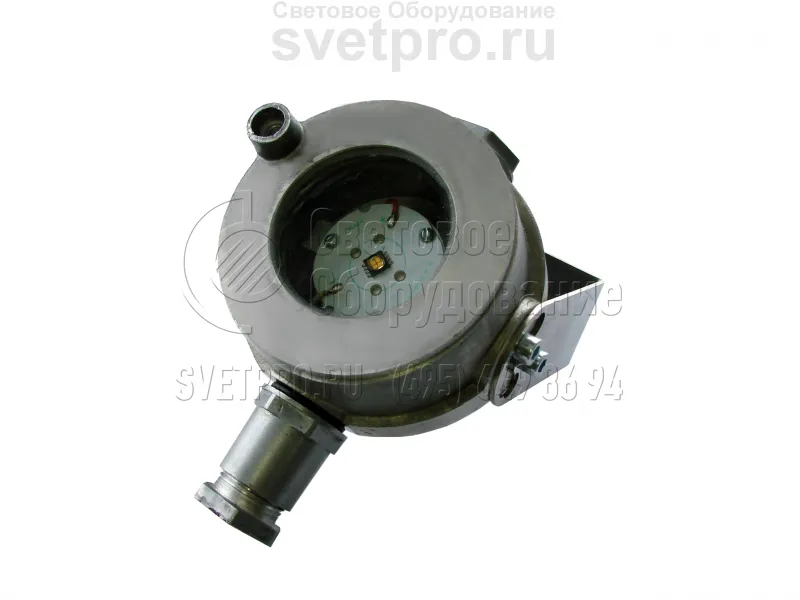

Астер Ех Д Взрывозащищенный светильник со светодиодами
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 12-220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Астер Ех Д |
Мощность: | 3-9 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Взрывозащищенные осветительные приборы Астер Ех-Д освещают рабочие места, в том числе находящиеся в кабинах передвижных установок. Целесообразность их применения в зонах 1 и 2 обоснована вероятностью образования взрывоопасной среды, не исключенной на предприятиях газовой, химической, деревообрабатывающей, нефтеперерабатывающей, текстильной, лакокрасочной промышленности.
При установке используется крепежная планка. Регулировку распространения направленного светового потока обеспечит поворотная скоба, приобретаемая дополнительно. Доступные способы монтажа: тупиковый и транзитный.
Изделия различают по типу источника электропитания: постоянного (12, 24, 36 В) и переменного (220 В) тока. Доступен выбор мощности LED: 3–9 Вт. Модель пригодна для длительной эксплуатации, эффективность светового потока деградирует незначительно.
Взрывонепроницаемость оболочки обеспечивает конструкция и способ объединения составных частей. Алюминиевый корпус отводит тепло от светодиодов, обечайка – с прозрачным светопропускающим элементом, после объединения фиксируется стопорным винтом. Соблюдается герметичность оптического отсека – IP65.
Конструкция
Светильники состоят из плоского стеклянного светопропускающего элемента и алюминиевого корпуса. В светильниках светопропускающий элемент заключен в обечайку. В собранном светильнике обечайка фиксируется в корпусе специальным стопорным винтом.
Комплект поставки
В базовом варианте светильник поставляется с планкой и одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Маркировка взрывозащиты | 1Ех d IIC T6 Gb |
Диапазон рабочих температур | минус 45°C – плюс 40°C |
Масса не более, кг | 2,5 |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|

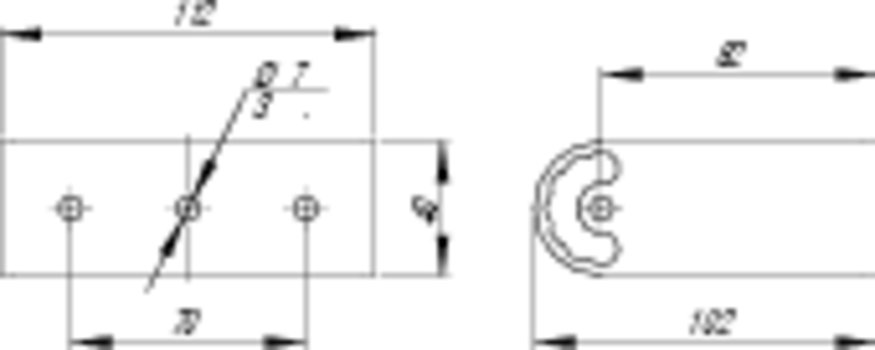

Скоба поворотная | 981501 |
Варианты установки и крепежа

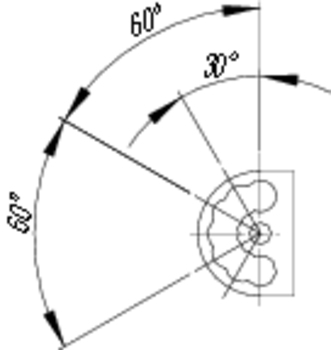

Светильник с поворотной скобой | Скоба поворотная | Углы фиксации |

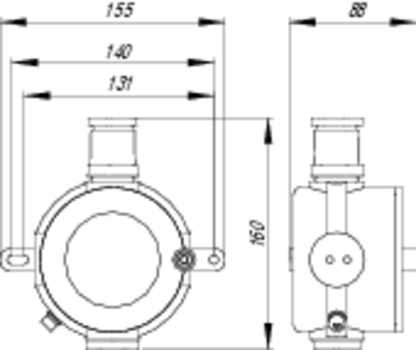

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Напряжение питания |
---|---|---|
159001 | АСТЕР Ex Д-3 12DC | 12 |
159002 | АСТЕР Ex Д-3 24DC | 24 |
159003 | АСТЕР Ex Д-3 36DC | 36 |
159004 | АСТЕР Ex Д-4 12DC | 12 |
159005 | АСТЕР Ex Д-4 24DC | 24 |
159006 | АСТЕР Ex Д-4 36DC | 36 |
159007 | АСТЕР Ex Д-6 12DC | 12 |
159008 | АСТЕР Ex Д-6 24DC | 24 |
159009 | АСТЕР Ex Д-6 36DC | 36 |
159010 | АСТЕР Ex Д-8 12DC | 12 |
159011 | АСТЕР Ex Д-8 24DC | 24 |
159012 | АСТЕР Ex Д-8 36DC | 36 |
159013 | АСТЕР Ex Д-9 12DC | 12 |
159014 | АСТЕР Ex Д-9 24DC | 24 |
159015 | АСТЕР Ex Д-9 36DC | 36 |
159016 | АСТЕР Ex Д-3 | 220 |
159017 | АСТЕР Ex Д-4 | 220 |
159018 | АСТЕР Ex Д-6 | 220 |
159019 | АСТЕР Ex Д-9 | 220 |
