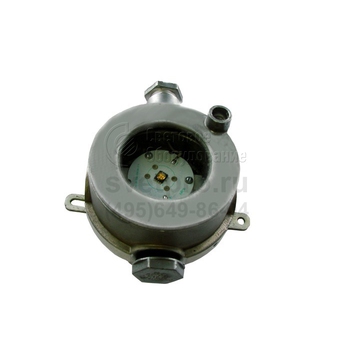

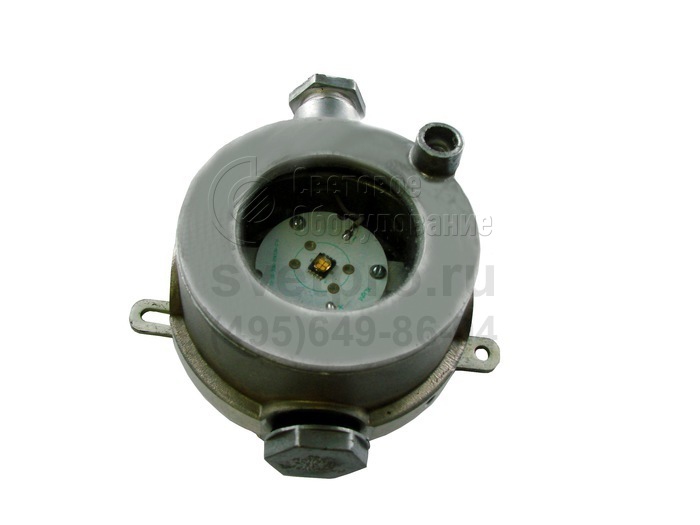

Астер Направленный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 12-220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Астер |
Мощность: | 3-9 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
При вероятности образования на территориях объектов газовой, нефтяной, деревообрабатывающей, лакокрасочной, текстильной промышленности взрывоопасной среды, осветительные приборы Астер используют для освещения рабочих мест, шкафов управления, кабин передвижных установок в зонах 1-го и 2-го класса.
Для светильников доступен тупиковый и транзитный тип установки. В базовой версии применен один кабельный ввод, обеспечивающий герметичность электроконтактов.
Изделие комплектуется ЭПРА. Работоспособность каждой из модификаций: 3, 4, 6, 8, 9 Вт может обеспечить источник постоянного тока (12, 24, 36 В) и однофазная сеть (220 В, 50 Гц). Диапазон температуры в области применения модели: -45°С – +40°С. Регулируемое положение светильника обеспечивает поворотная скоба, являющаяся элементом дополнительной комплектации.
Взрывонепроницаемая оболочка (маркировка 1ExdIICT6 Gb) светильника Астер образована алюминиевым корпусом и обечайкой, в которой неразъемно зафиксировано плоское защитное стекло. Стопорный винт надежно фиксирует собранную конструктивную форму. Степень защиты IP65 исключает вероятность влияния на работу модели пыли и влаги, находящейся в окружающем воздухе.
Описание конструкции
Светильники состоят из плоского стеклянного светопропускающего элемента и алюминиевого корпуса. В светильниках светопропускающий элемент заключен в обечайку. В собранном светильнике обечайка фиксируется в корпусе специальным стопорным винтом.
Общие технические характеристики
Коэффициент мощности | 0,9 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 2,5 |
Срок службы | 10 лет |
Пример записи для заказа - 159001 Светильник АСТЕР Ex Д-3 12DC
В базовом варианте светильник поставляется с планкой и одним кабельным вводом для тупикового монтажа.

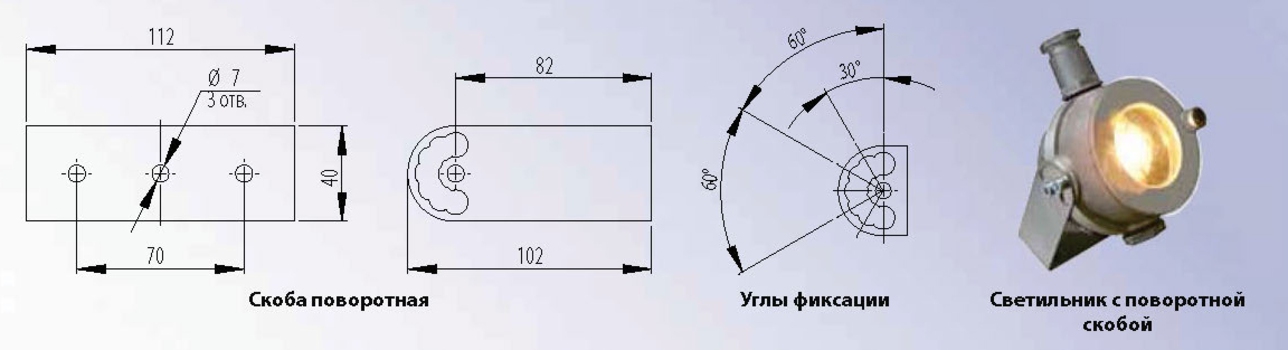

Варианты установки и крепежа

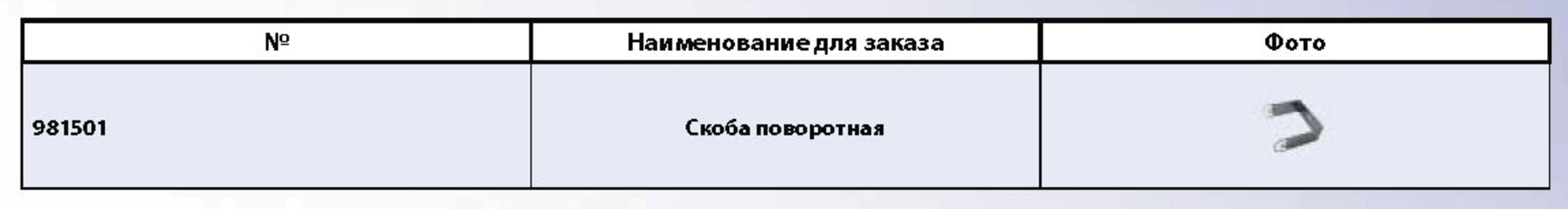

Дополнительная комплектация, поставляемая по отдельному заказу

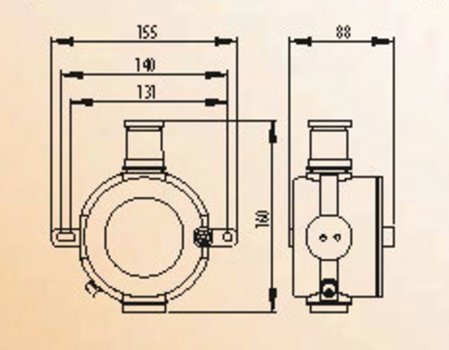

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Параметры питающей сети | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|---|
АСТЕР Ex Д-3 12DC | 3 Вт | 12В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-3 24DC | 3 Вт | 24В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-3 36DC | 3 Вт | 36В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-4 | 4 Вт | ~220, 50Гц | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-4 12DC | 4 Вт | 12В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-4 24DC | 4 Вт | 24В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-4 36DC | 4 Вт | 36В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-6 | 6 Вт | ~220, 50Гц | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-6 12DC | 6 Вт | 12В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-6 24DC | 6 Вт | 24В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-6 36DC | 6 Вт | 36В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-8 12DC | 8 Вт | 12В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-8 24DC | 8 Вт | 24В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-8 36DC | 8 Вт | 36В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-9 | 9 Вт | ~220, 50Гц | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-9 12DC | 9 Вт | 12В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-9 24DC | 9 Вт | 24В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
АСТЕР Ex Д-9 36DC | 9 Вт | 36В. пост. ток | - | Светодиоды | 1Ех d IIC T6 Gb | от -45° до +40°С | Есть |
