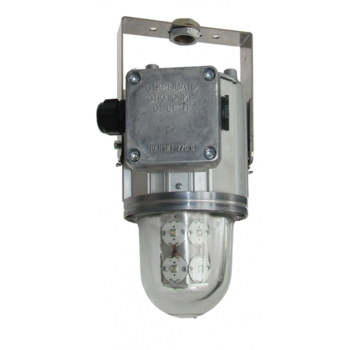

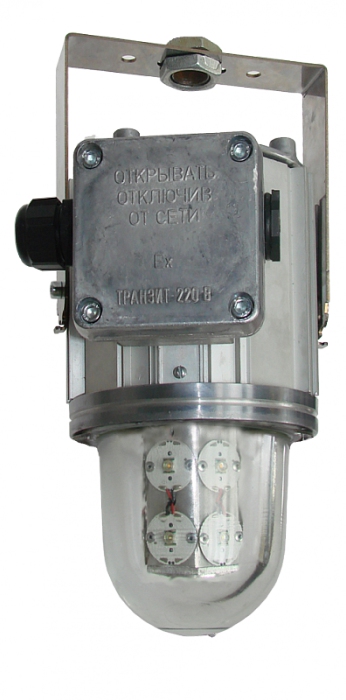

Эмлайт А Взрывозащищенный светильник со светодиодами

Главная > Бренды > Гагаринский СТЗ > Эмлайт А Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Автолампа Н1
Цоколь: P14,5s
Номинальное напряжение: 12-220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт А
Мощность: 100 Вт
Цветовая температура: 3700-5000 К
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель Эмлайт А весом 5,5 кг эксплуатируется на внутренних и наружных территориях промышленных объектов: текстильных, химических, лакокрасочных, деревообрабатывающих, нефтеперерабатывающих, газовых. Место установки: шкафы с инженерным оборудованием, кабины передвижных механизмов, эксплуатируемых в зонах 1 и 2, на которых могут образоваться взрывоопасные среды.

Поворотный подвес позволит изменять направление света, вводная коробка обеспечит тупиковое и транзитное подключение. Имеются модификации для прямого ввода. Дополнительная комплектация включает иные крепления, кабельные вводы, решетку, отражатель (защитный угол 15°).

Осветительные приборы работают от источника постоянного тока. Мощность светодиодной лампы – 100 Вт (цоколь P 14,5s). Модификации имеют типоразмер и исполнение: КР, КТ, КМ. Условия эксплуатации не исключают перепад температур (-45°С – +40°С), наличие пыли и проявлений воды: брызг, капель, струй.

Взрывонепроницаемость оболочки соблюдается объединением конструктивных частей: корпуса, обечайки со светопропускающим ударопрочным колпаком и крышки, резьбовым соединением. Соблюдается высокая степень герметичности – IP65.

Конструкция

Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.

Комплект поставки

В базовом варианте светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры питающей сети 220В АС, 12В DC, 24В DC
Масса 5.5 кг
Цветность Дневной свет (3700-5000К)
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2, для автомобильных M18
Монтаж транзитный или тупиковый 3 х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 (добавить букву «т» в слове «транзитный», убрать лишние переносы и табуляции, формат текста «по ширине»)
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

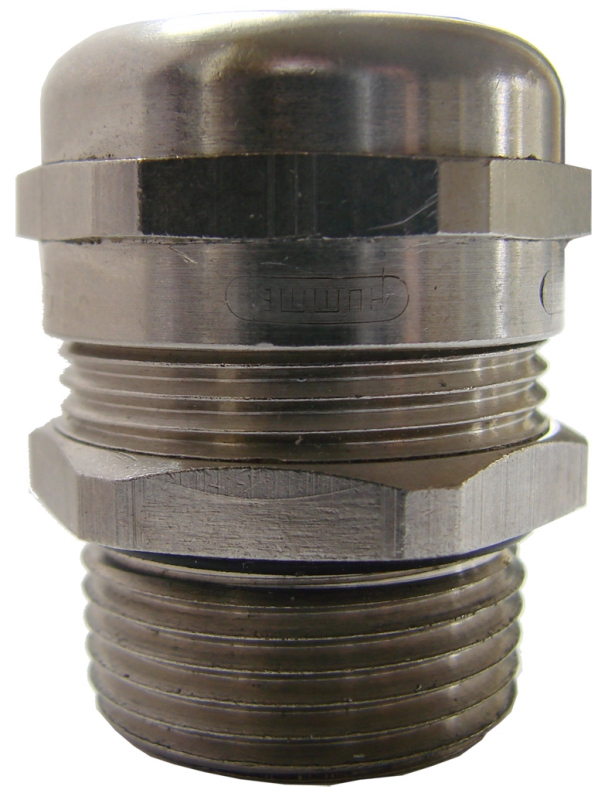

Кабельный ввод «e» Schlemer Для исполнения КР 910001
Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1 910002
Кабельный ввод HummelHSK-M-Ex-dNPT3/4" Для исполнения КТ 910004

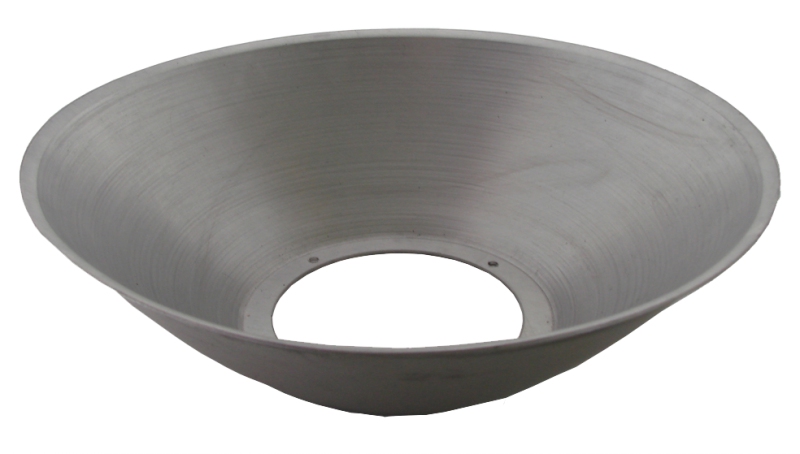

Отражатель Эмлайт Для всех исполнений 930801

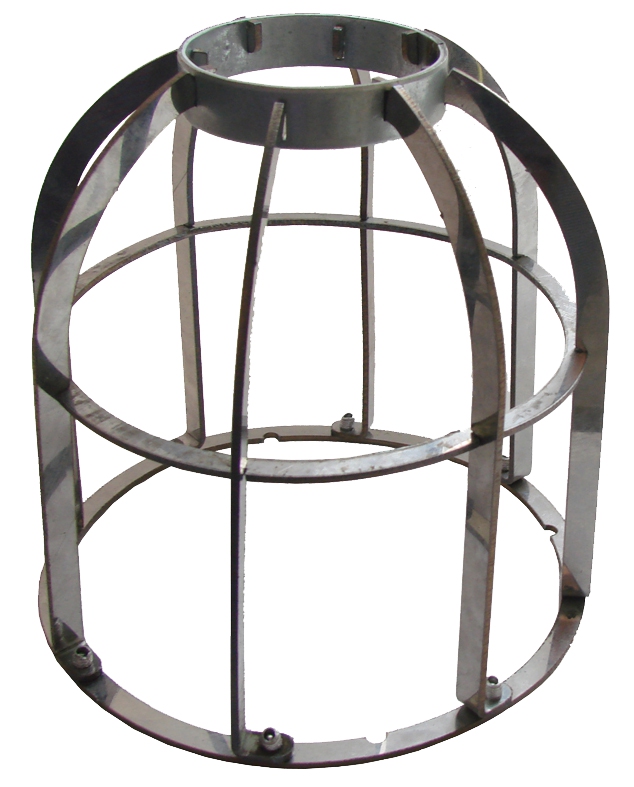

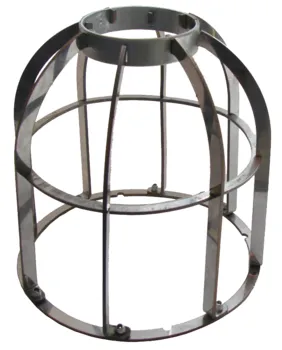

Решетка Эмлайт Для всех исполнений 940801

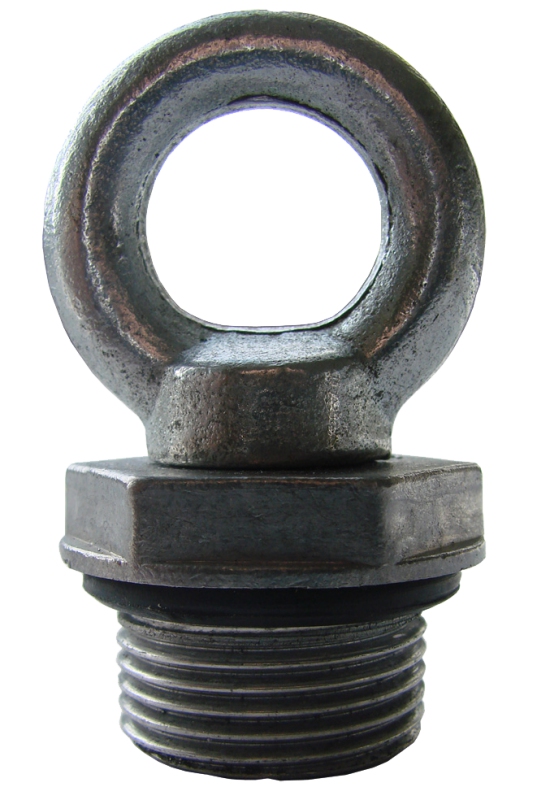

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802

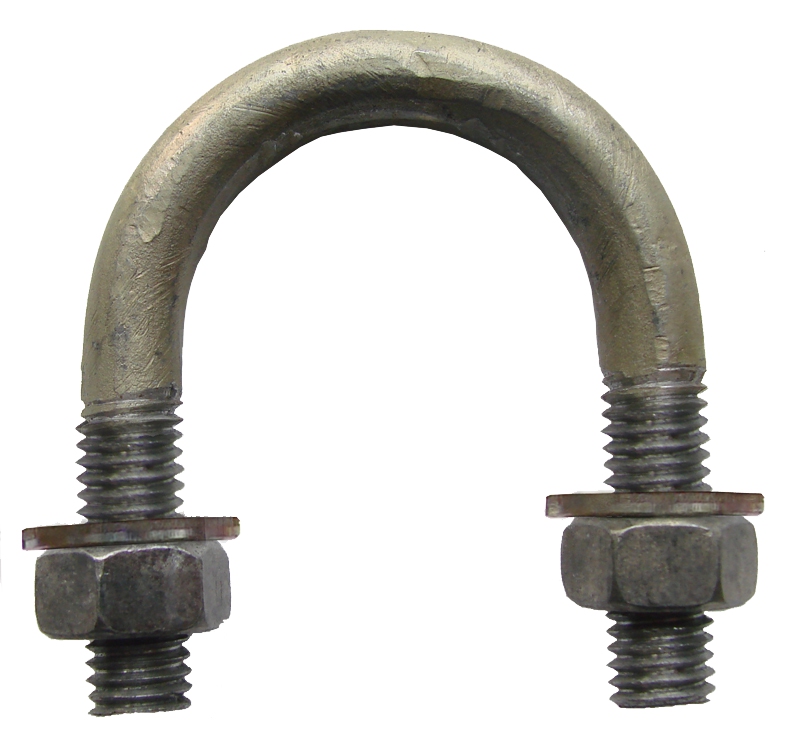

Хомут Эмлайт Для всех исполнений 960803
Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

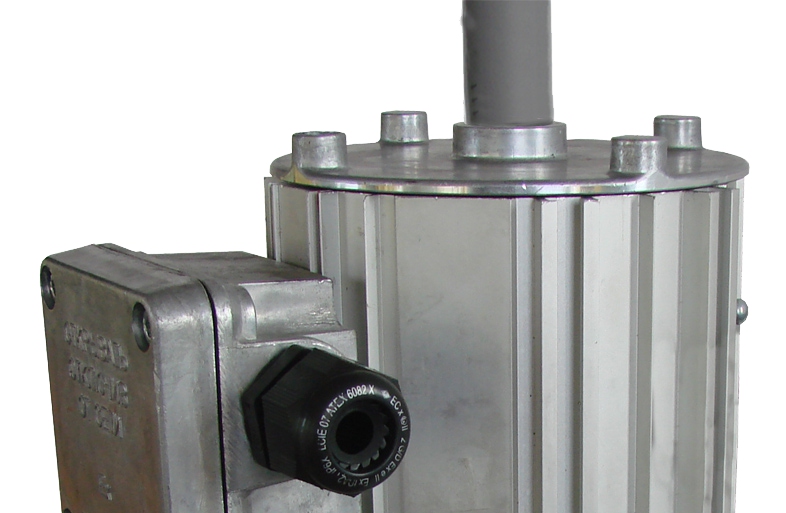

Варианты установки и крепежа

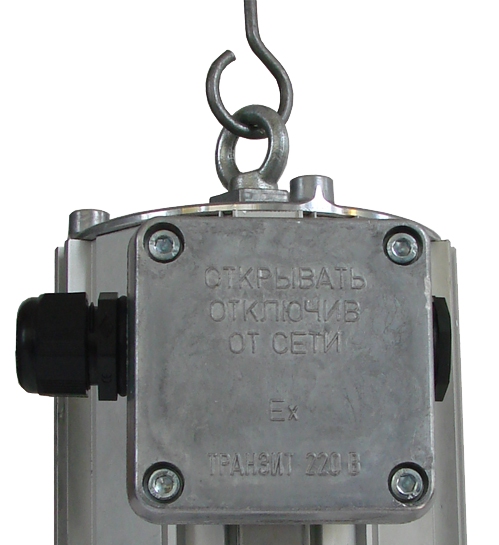

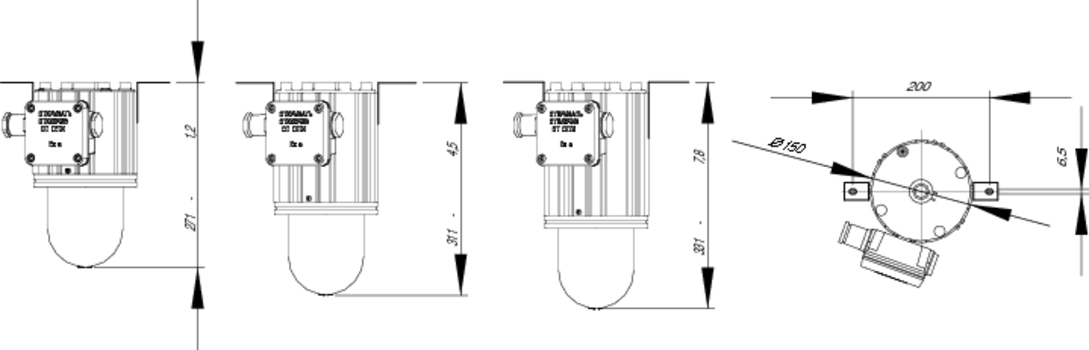

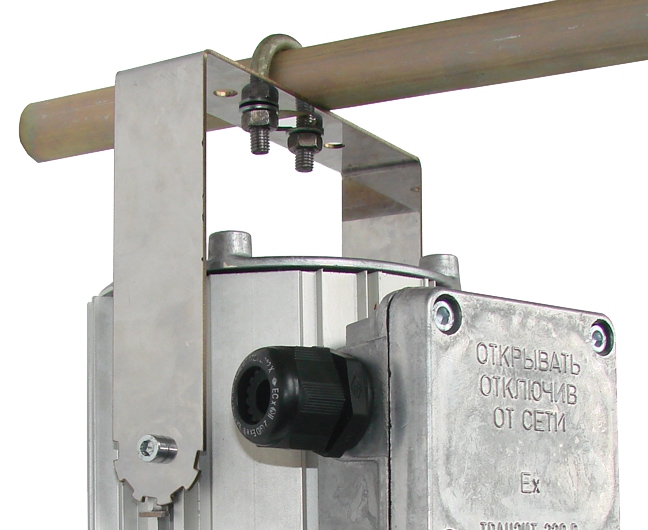

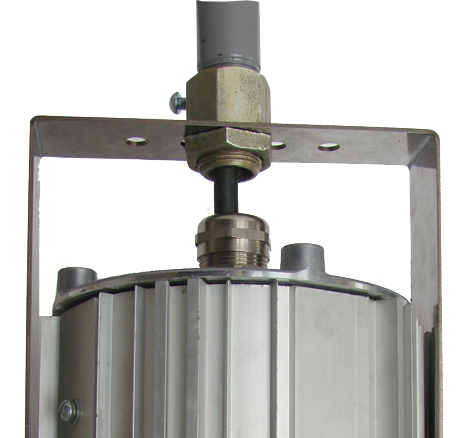

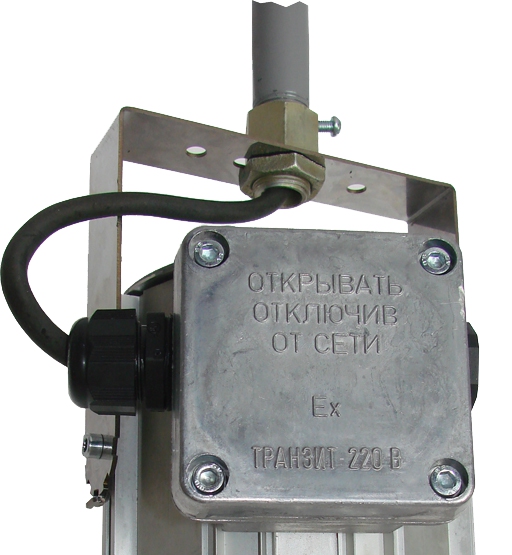

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ Крепление на хомут (труба ¾")

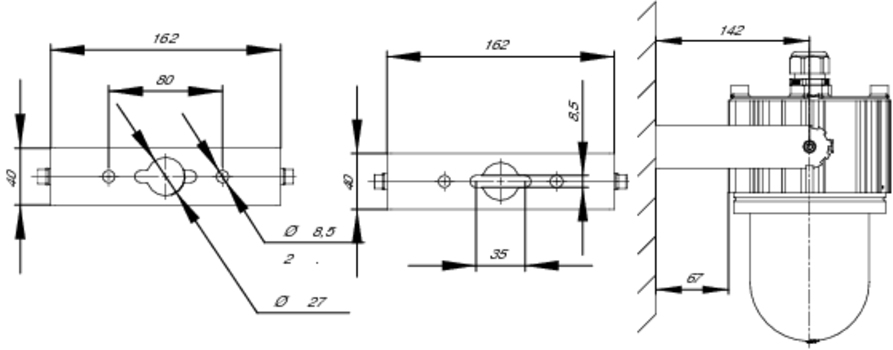

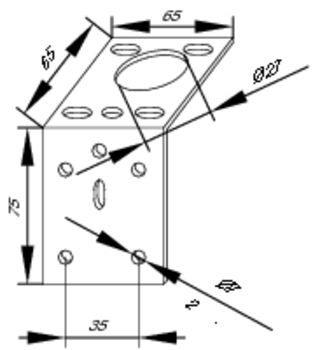

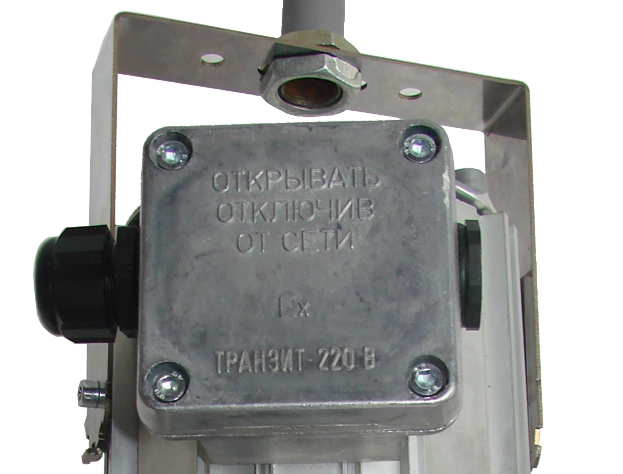

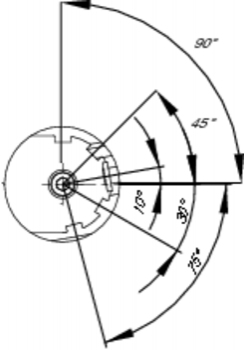

На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса Углы фиксации поворотного подвеса

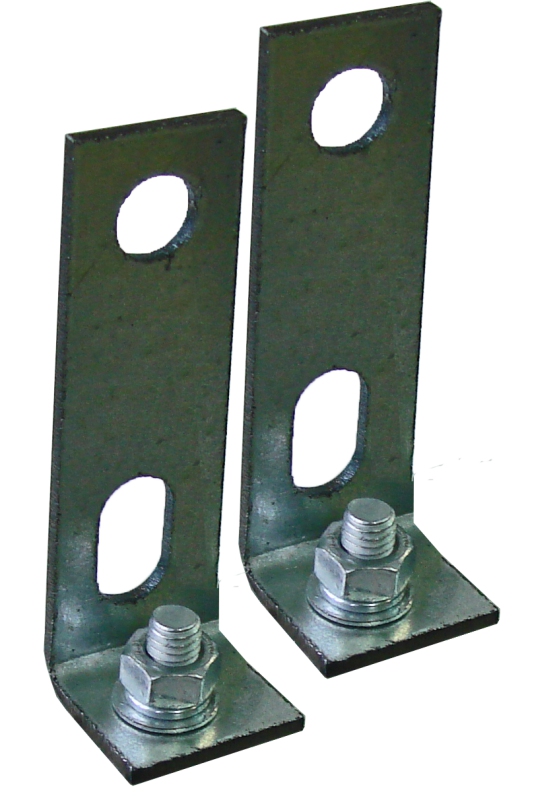

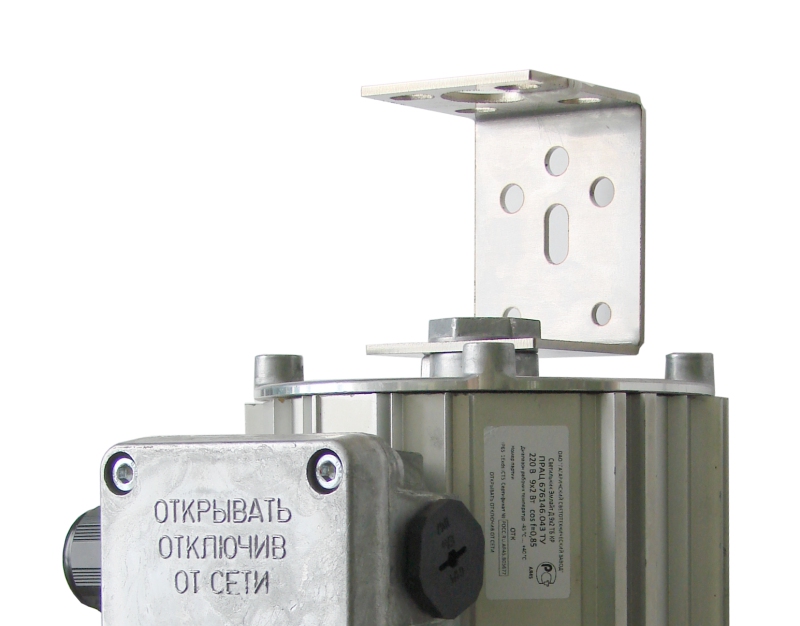

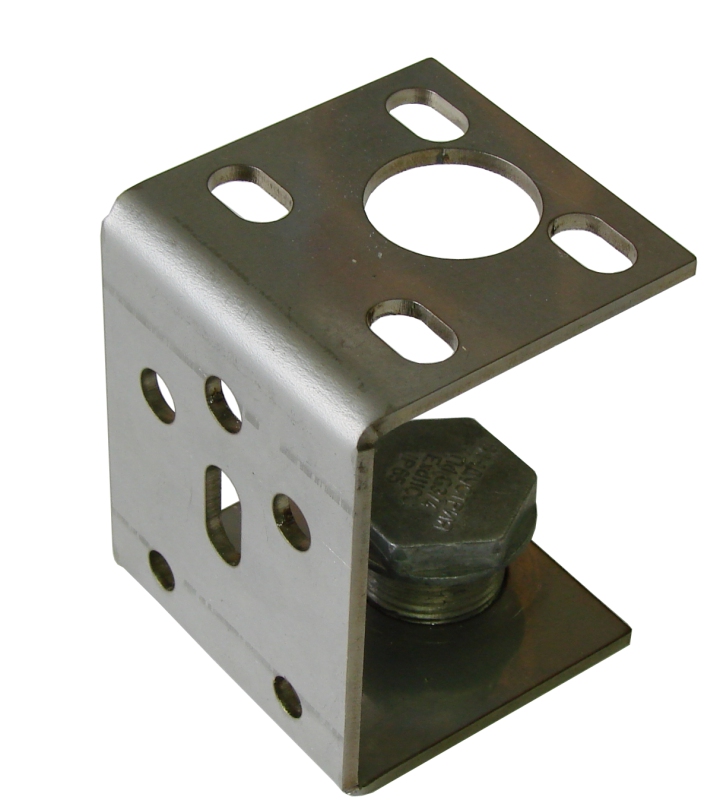

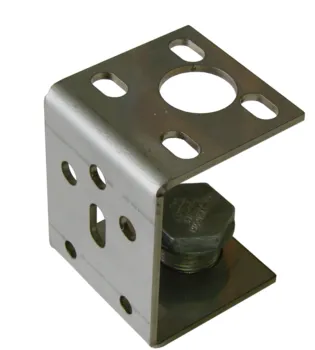

Универсальная скоба Эмлайт

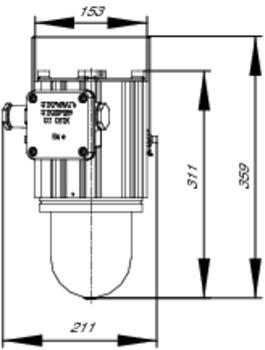

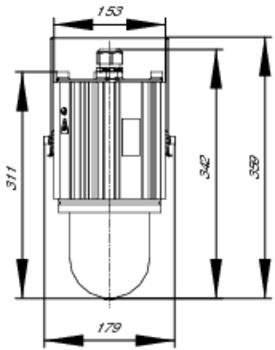

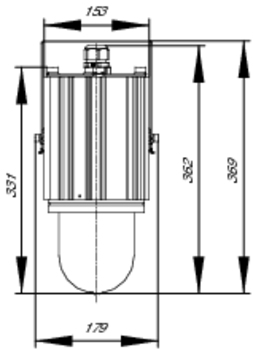

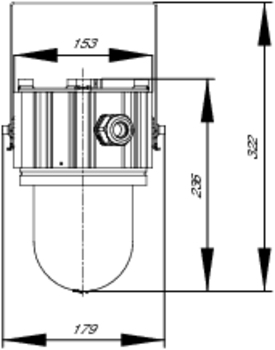

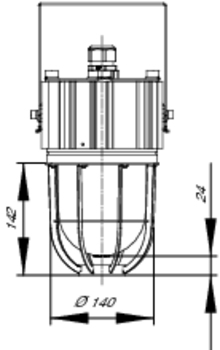

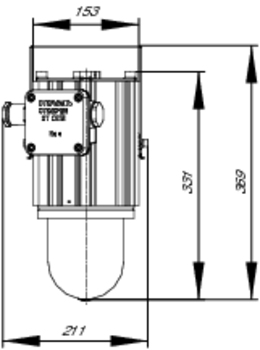

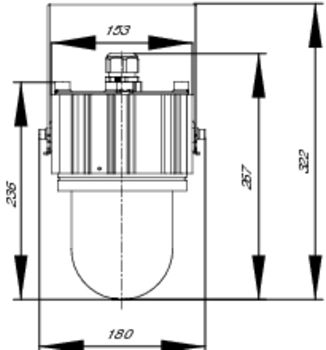

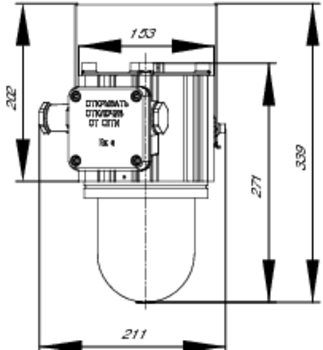

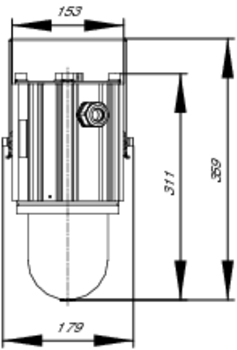

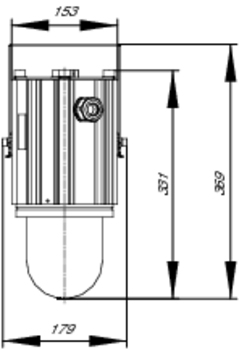

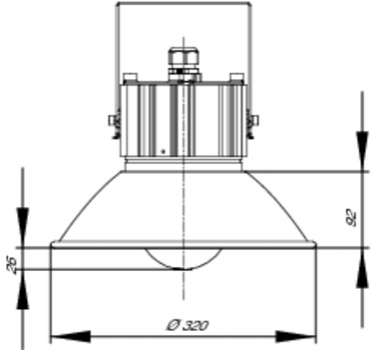

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыТипоразмерМощность лампы, Вт
081015 Эмлайт А-100 КР (P14,5s) автолампа Н1 100Вт, Р14,5s 1ExdsIICT5 1 100
081016 Эмлайт А-100 КТ (P14,5s) автолампа Н1 100Вт, Р14,5s 1ExdIICT5 2 100
081017 Эмлайт А-100 КМ (P14,5s) автолампа Н1 100Вт, Р14,5s 1ExdIICT5 3 100
