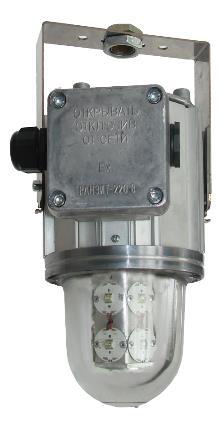

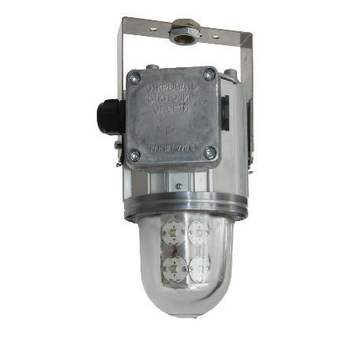

Эмлайт Д Ненаправленный светодиодный светильник (имитация лампы)
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 12-220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Эмлайт Д |
Мощность: | 18-30 Вт |
Световой поток: | 1980-3300 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Эмлайт Д применяются в зонах 1 и 2, выделяемых на территориях предприятий, на которых в ходе технологических процессов могут возникать взрывоопасные среды. Область применения распространяется на нефтяные, химические, лакокрасочные, деревообрабатывающие, текстильные предприятия.
В базовой комплектации светильник подключается тупиковым способом и устанавливается на трубе посредством поворотного подвеса. Для изделия с вводной коробкой (КР) и исполнения для прямого подключения (КТ) доступно и транзитное подключение.
Светодиодный источник света имитирует лампу. Световой поток 1980 и 3300 лм создается при потреблении 18 и 30 Вт. Имеются модификации для использования постоянного тока 12 и 24 В и переменной однофазной сети 220 В. Версии светильника представлены двумя климатическими исполнениями с предельными значениями температуры окружающей среды: -45 (-60)°С – +40°С. Параметр цветной температуры света может быть изменен.
Взрывонепроницаемость оболочки, состоящей из литого корпуса, обечайки со светопропускающим колпаком и крышки обеспечивает резьбовое объединение частей. Заливка защитного стекла обеспечивает его неразъемность с обечайкой. Степень защиты IP65.
Описание конструкции
Светильники Эмлайт состоят из колпака представляющего собой стеклянный светопропускающий элемент, корпуса из алюминиевого профиля и крышки. Светопропускающий элемент заключен в обечайку. Исполнение светильника Эмлайт КР, имеет вводную коробку. В исполнениях светильников Эмлайт КР, Эмлайт КТ возможен и транзитный и тупиковый монтаж. В исполнении Эмлайт КМ возможен только тупиковый монтаж
Общие технические характеристики
Коэффициент мощности | 0,9 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 5,5 |
Срок службы | 10 лет |
Пример записи для заказа - 089013 Светильник Эмлайт Д-18 12DC КР
В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ
В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.
Описание базового варианта поставки -
светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.

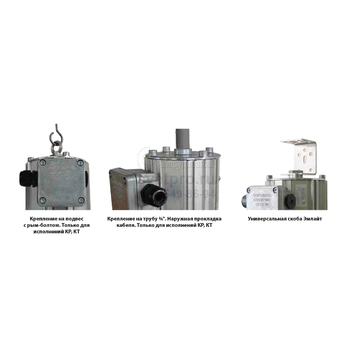

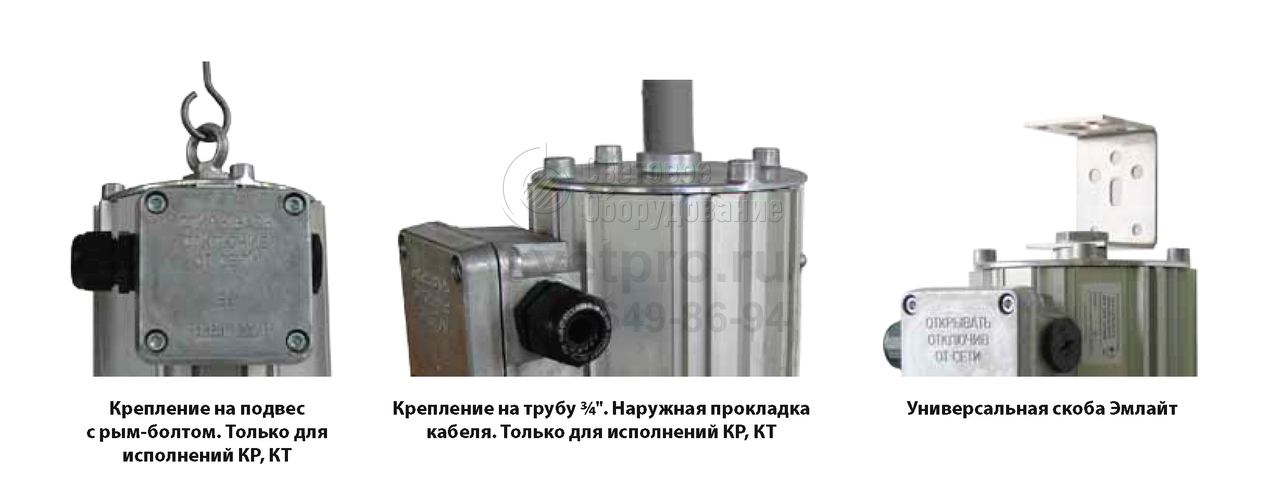

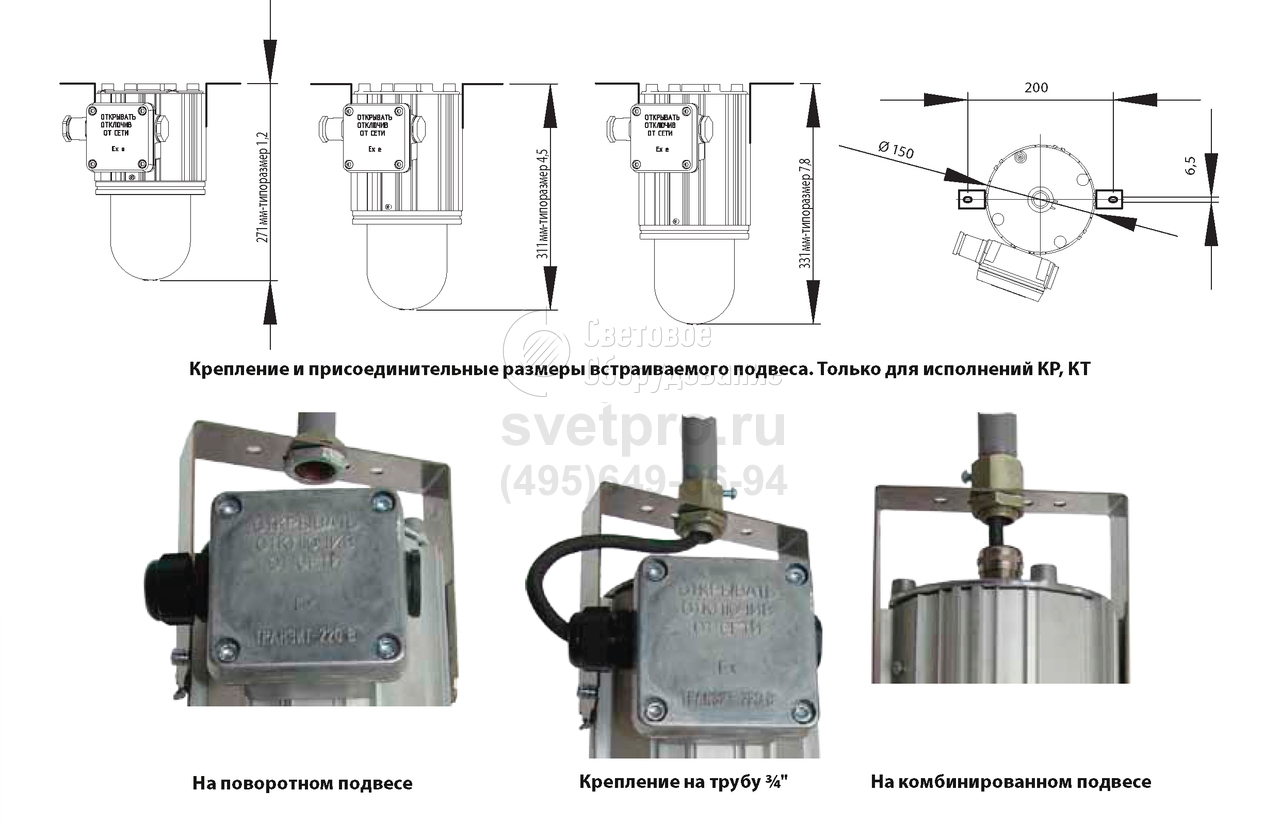

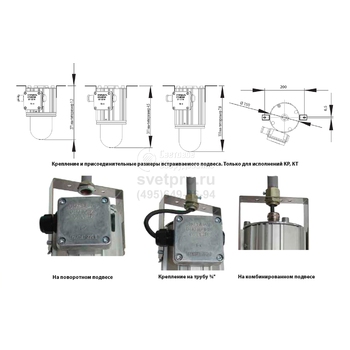

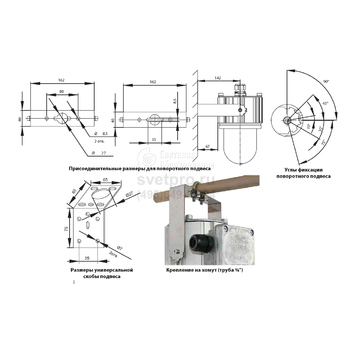

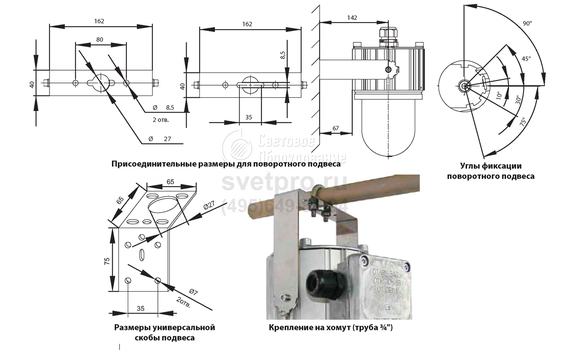

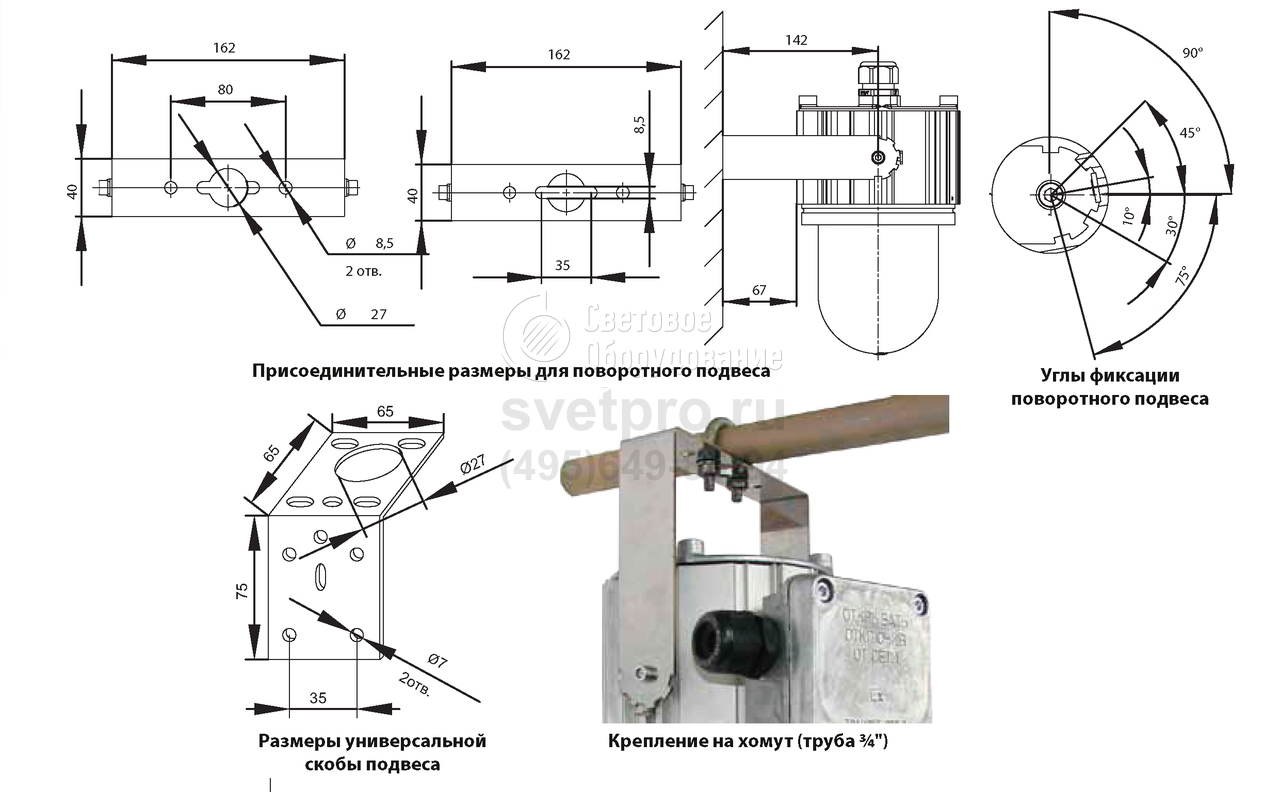

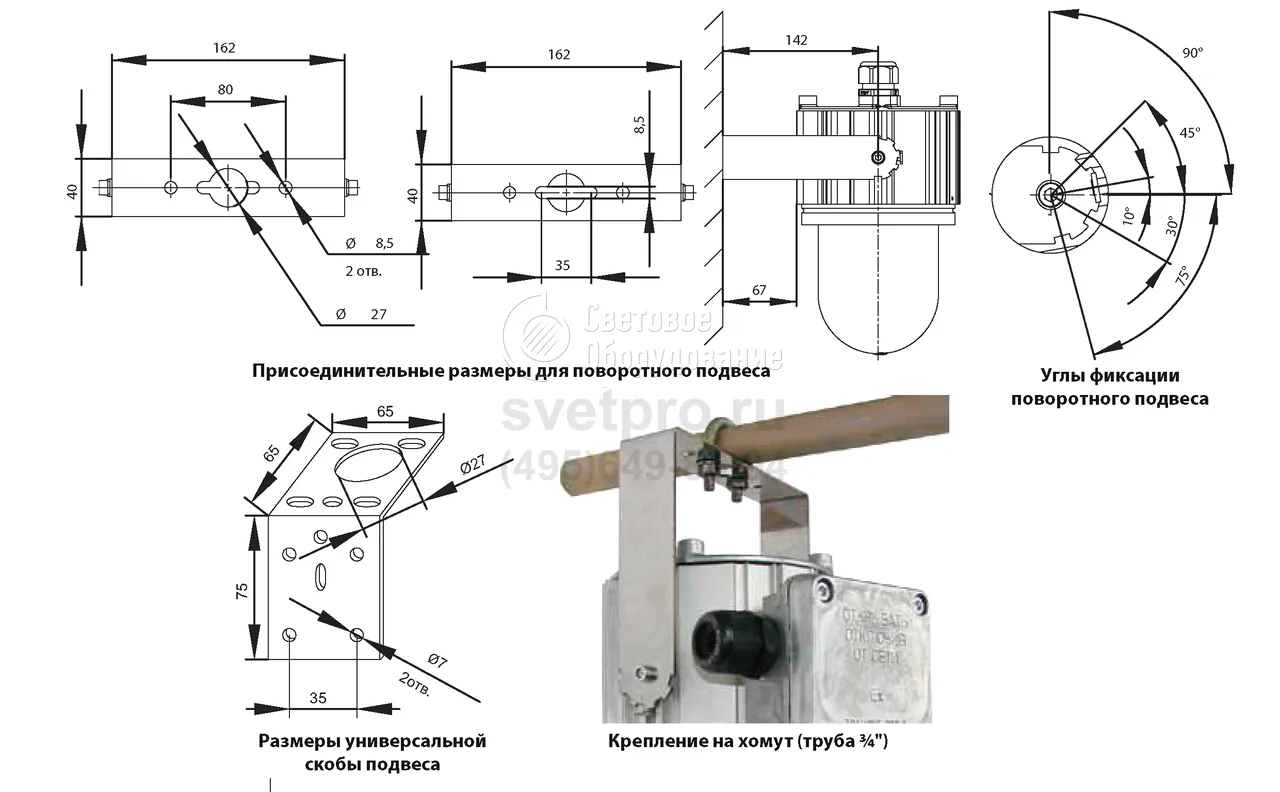

Варианты установки и крепежа

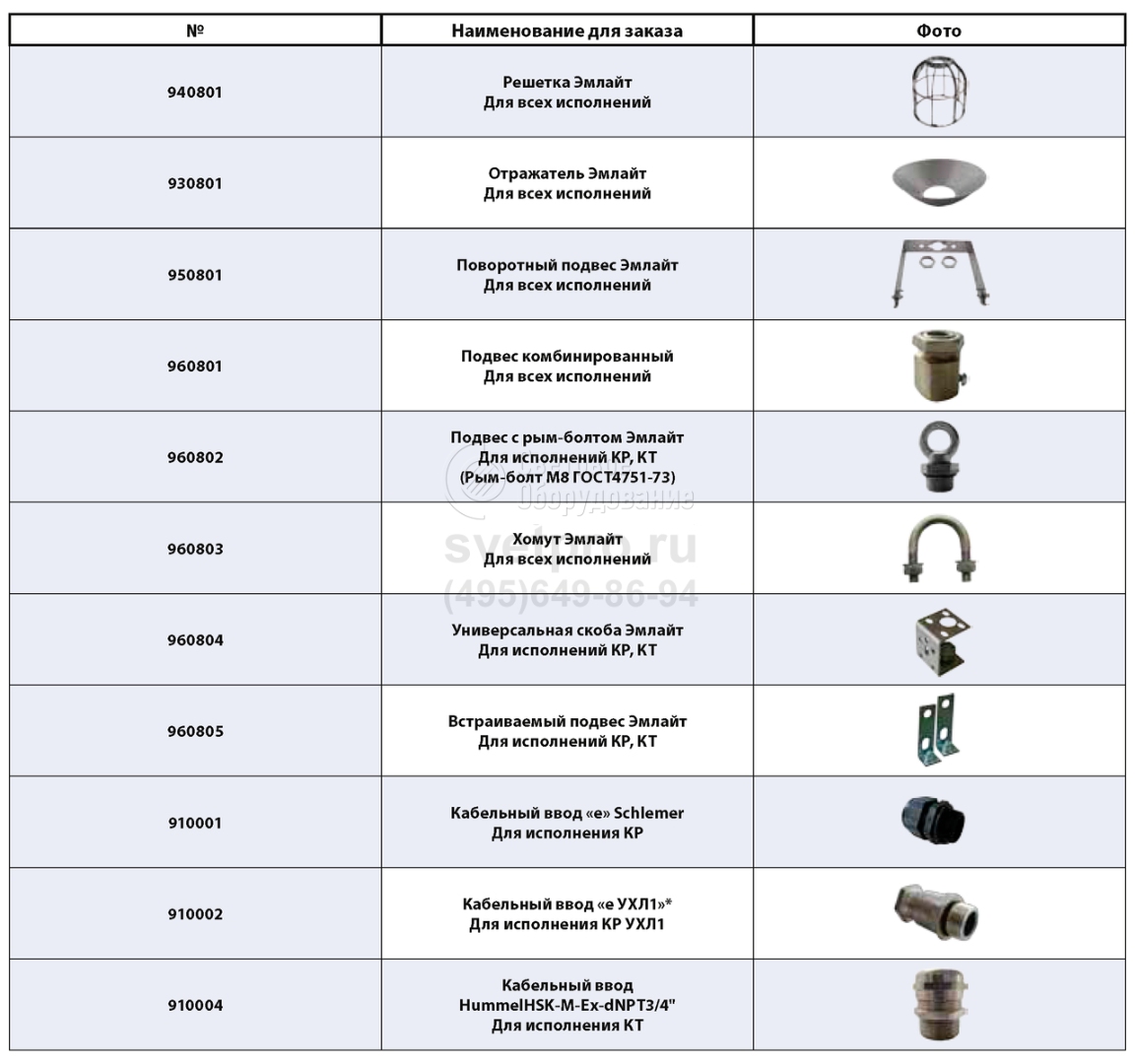

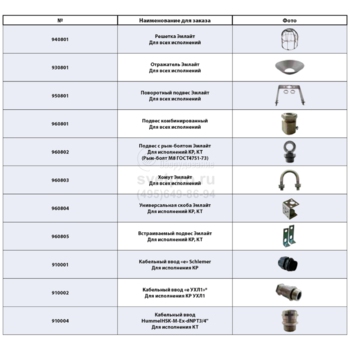

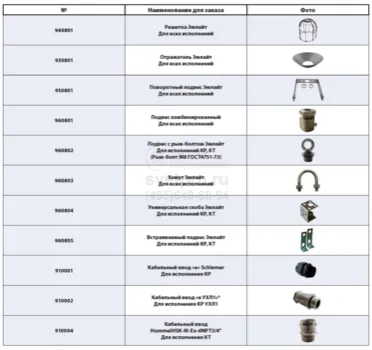

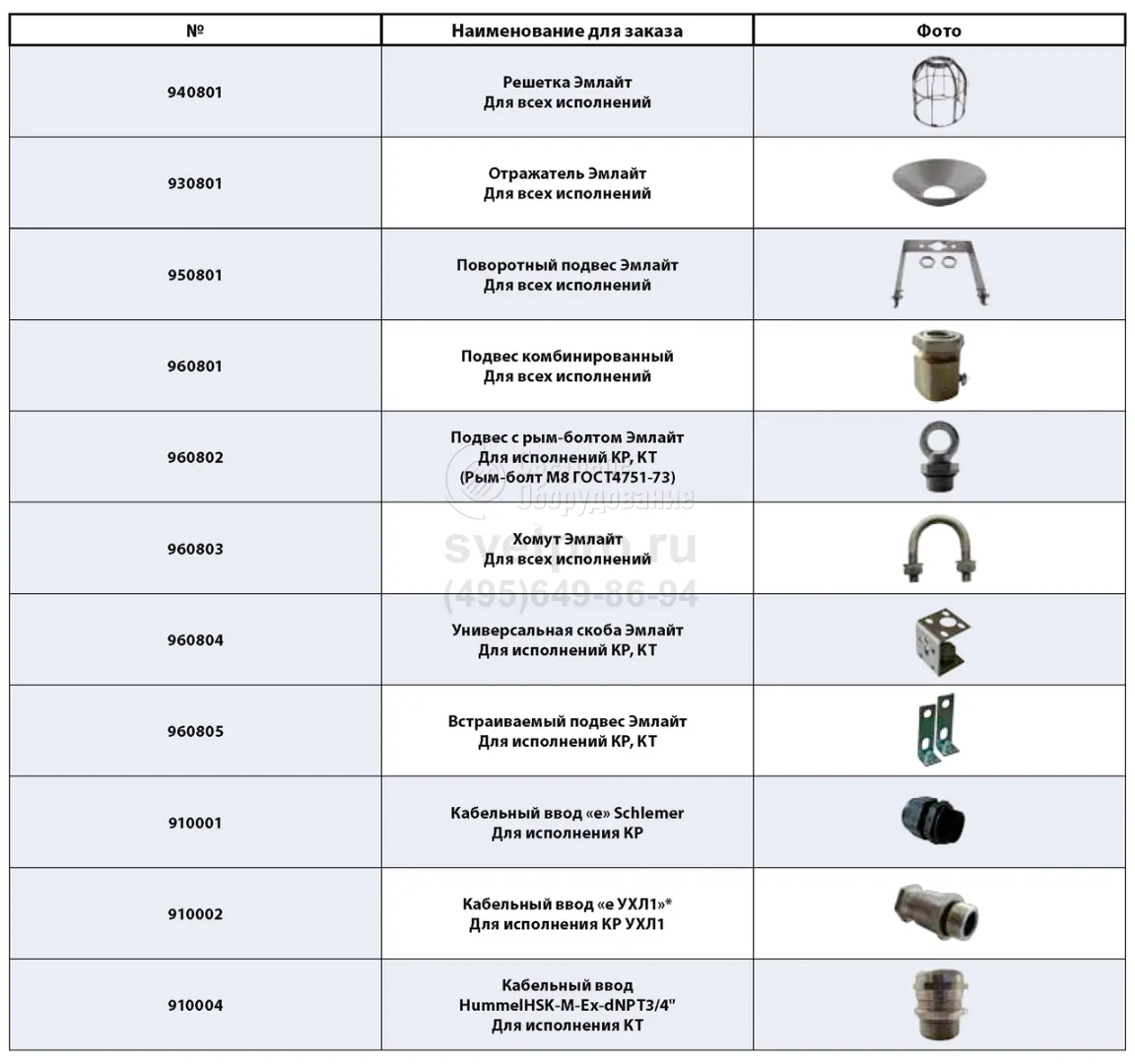

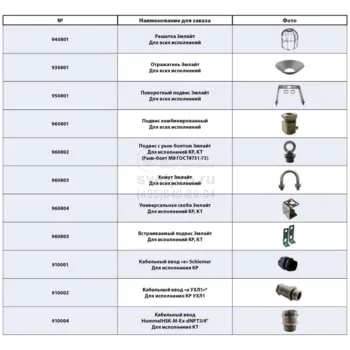

Дополнительная комплектация, поставляемая по отдельному заказу

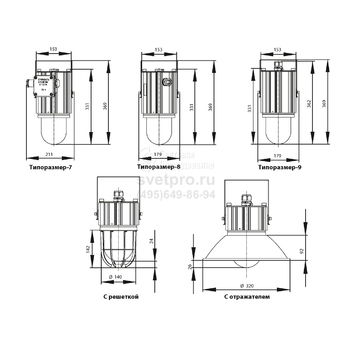

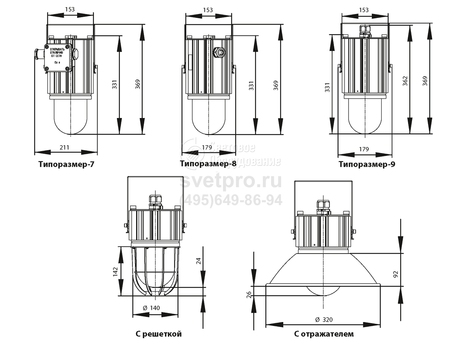

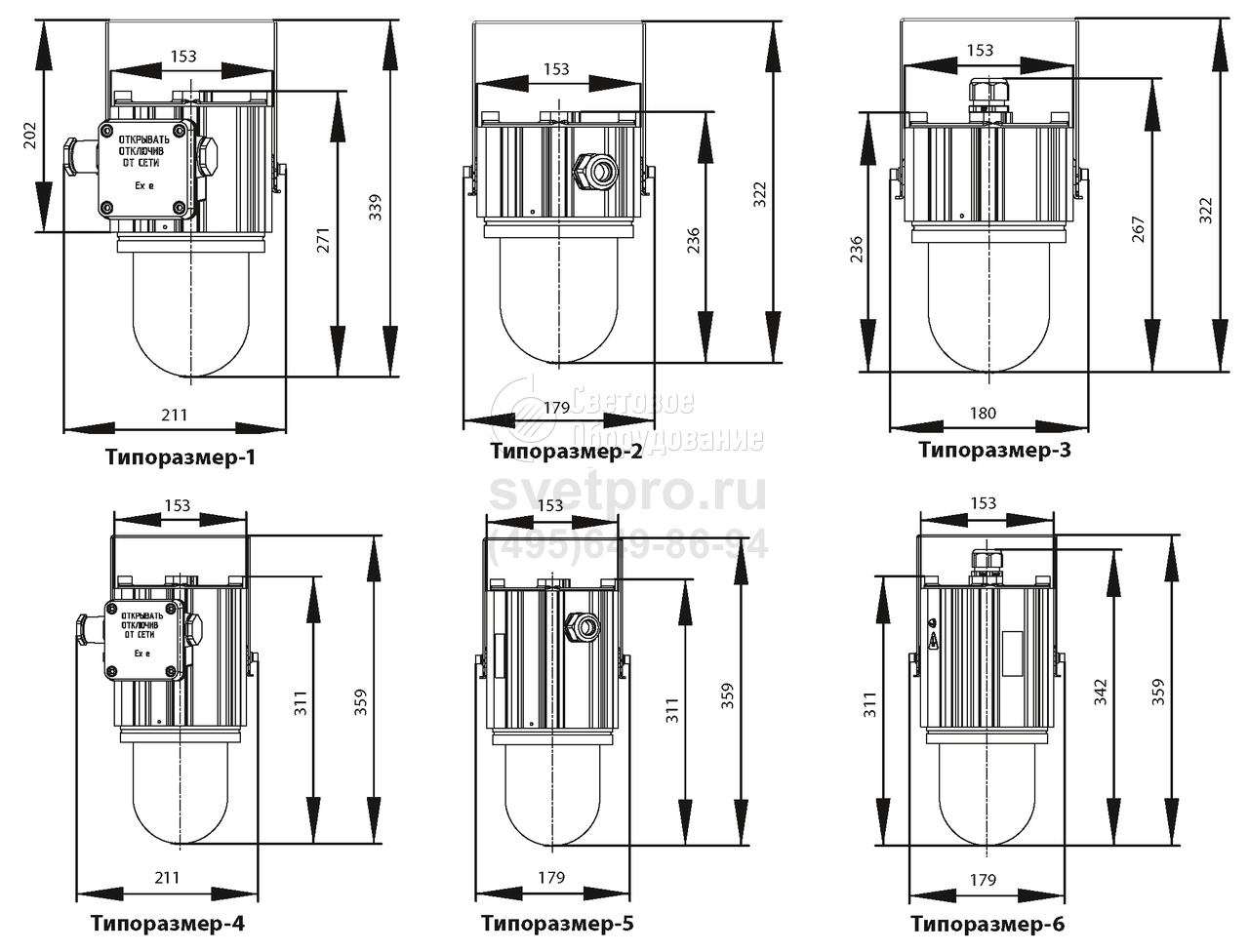

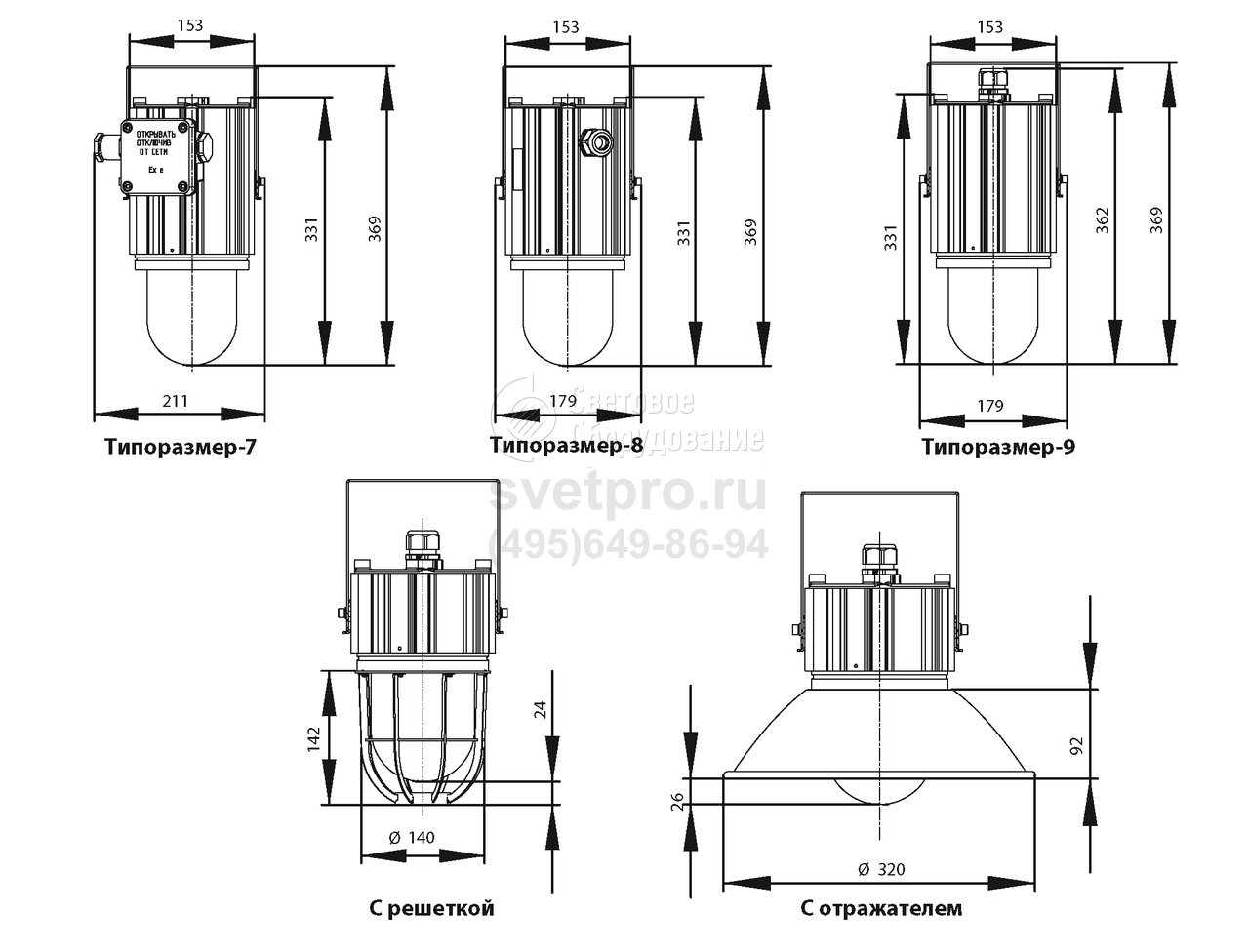

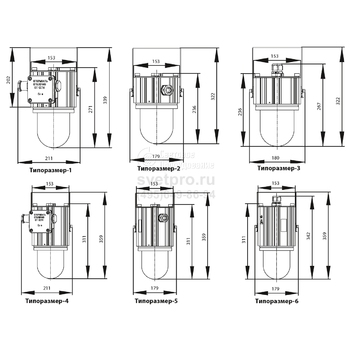

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Параметры питающей сети | Тип патрона | Тип лампы | Световой поток, Лм | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|---|---|
Эмлайт Д-18 12DC КР | 18 Вт | -12 | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-18 24DC КР | 18 Вт | -24 | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-18 КМ | 18 Вт | ~220 | - | Светодиоды | 1980 | 1Ex d IIС T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-18 КМ УХЛ1 | 18 Вт | ~220 | - | Светодиоды | 1980 | 1Ex d IIС T6 Gb | от -60° до +40° | Есть |
Эмлайт Д-18 КР | 18 Вт | ~220 | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-18 КР УХЛ1 | 18 Вт | ~220 | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
Эмлайт Д-18 КТ | 18 Вт | ~220 | - | Светодиоды | 1980 | 1Ex d IIС T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-18 КТ УХЛ1 | 18 Вт | ~220 | - | Светодиоды | 1980 | 1Ex d IIС T6 Gb | от -60° до +40° | Есть |
Эмлайт Д-30 24DC КР | 30 Вт | -24 | - | Светодиоды | 3300 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-30 КМ | 30 Вт | ~220 | - | Светодиоды | 3300 | 1Ex d IIС T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-30 КМ УХЛ1 | 30 Вт | ~220 | - | Светодиоды | 3300 | 1Ex d IIС T6 Gb | от -60° до +40° | Есть |
Эмлайт Д-30 КР | 30 Вт | ~220 | - | Светодиоды | 3300 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-30 КР УХЛ1 | 30 Вт | ~220 | - | Светодиоды | 3300 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
Эмлайт Д-30 КТ | 30 Вт | ~220 | - | Светодиоды | 3300 | 1Ex d IIС T6 Gb | от -45° до +40°С | Есть |
Эмлайт Д-30 КТ УХЛ1 | 30 Вт | ~220 | - | Светодиоды | 3300 | 1Ex d IIС T6 Gb | от -60° до +40° | Есть |
