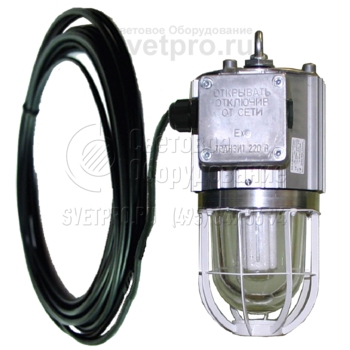

Эмлайт переносной Взрывозащищенный светильник специального назначения

Главная > Бренды > Гагаринский СТЗ > Эмлайт переносной Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Автолампа Н1, Светодиоды (LED), Компактная люминесцентная лампа (КЛЛ), Лампа накаливания (ЛОН)
Цоколь: E27, P14,5s, GX24q1, GX24q2, GX24q3
Номинальное напряжение: 24-220 В
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт переносной
Мощность: 13-100 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

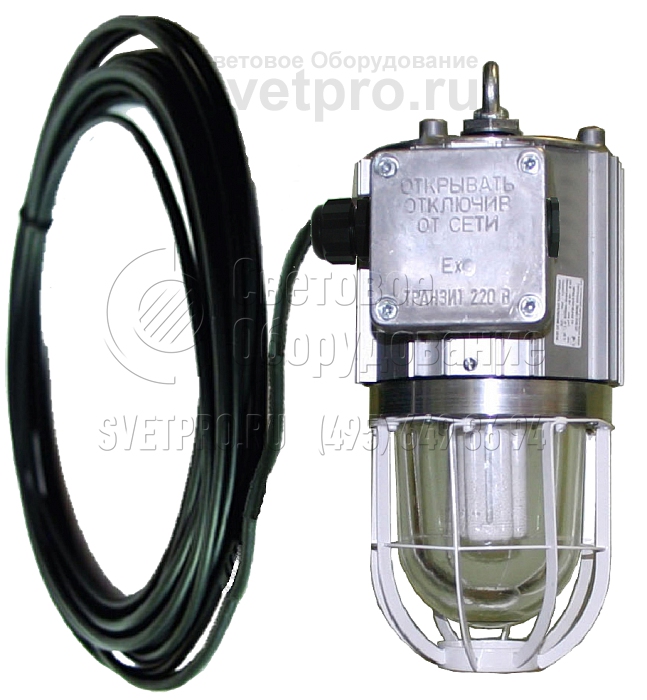

Светильники Эмлайт переносные применяются на промышленных объектах в зонах 1 и 2, где вероятно образование взрывоопасной среды. Такие зоны могут иметь место в газовой отрасли, при нефте- и деревообработке, производстве химической, лакокрасочной, текстильной продукции.

Подвесная установка обеспечивается комплектацией рым-болтом. Тупиковое подключение кабеля, входящего в комплектацию (25 м), выполняется во вводной коробке или прямым вводом.

Модификации формируются по типу источника света: ЛОН и автолампа мощностью 100 Вт, LED – 40 Вт, КЛЛ: 13, 18, 26 Вт. Светодиодные версии могут подключаться к источнику постоянного тока (24 В) и однофазной сети. Вес изделия – 5,0 кг. Светопропускающий элемент защищен металлической сеткой. Защитный угол 15° формируется при установке внешнего отражателя.

Взрывонепроницаемая оболочка образуется при объединении резьбовым лабиринтом корпуса, обечайки (неразборное объединение с колпаком) и крышки. Металлические части – алюминиевые, колпак – ударопрочное стекло. В изделии обеспечена степень герметичности IP65. Диапазон рабочей температуры зависит от типа источника света. Для светодиодной версии УХЛ1 доступны значения: -60°С – +40°С.

Конструкция

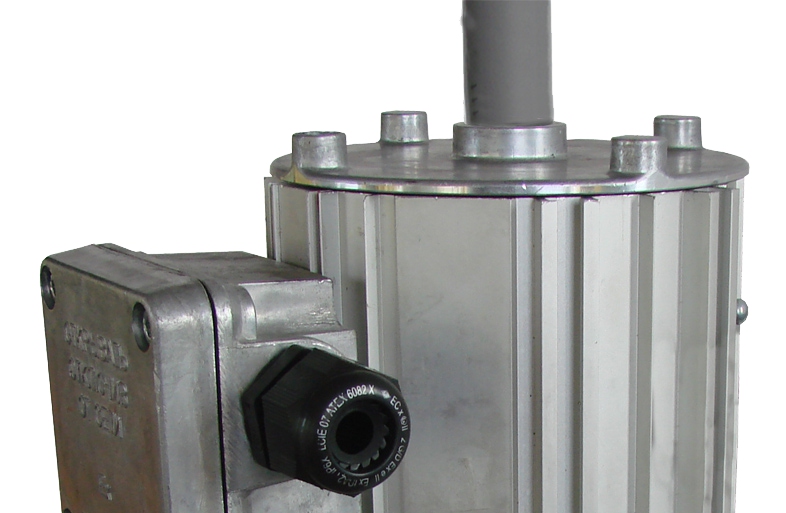

Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.

Комплект поставки

В базовом варианте светильник поставляется с одним кабельным вводом, 25 метрами кабеля КГН 3х1.5, с подвесом на рым-болте, с решёткой, без отражателя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2, для автомобильных M18
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

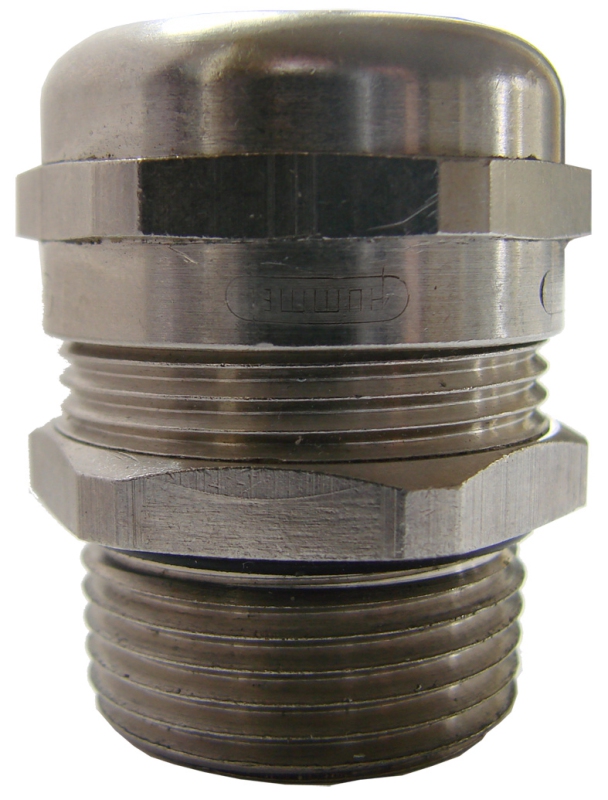

Кабельный ввод «e» Schlemer Для исполнения КР 910001
Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1 910002
Кабельный ввод HummelHSK-M-Ex-dNPT3/4" Для исполнения КТ 910004

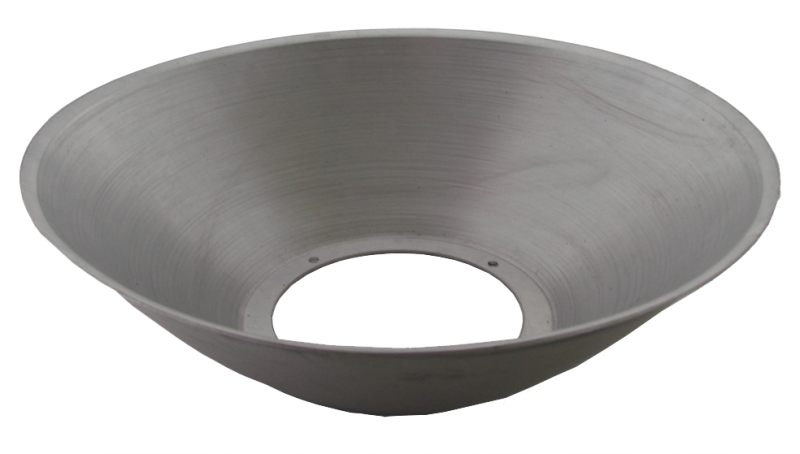

Отражатель Эмлайт Для всех исполнений 930801

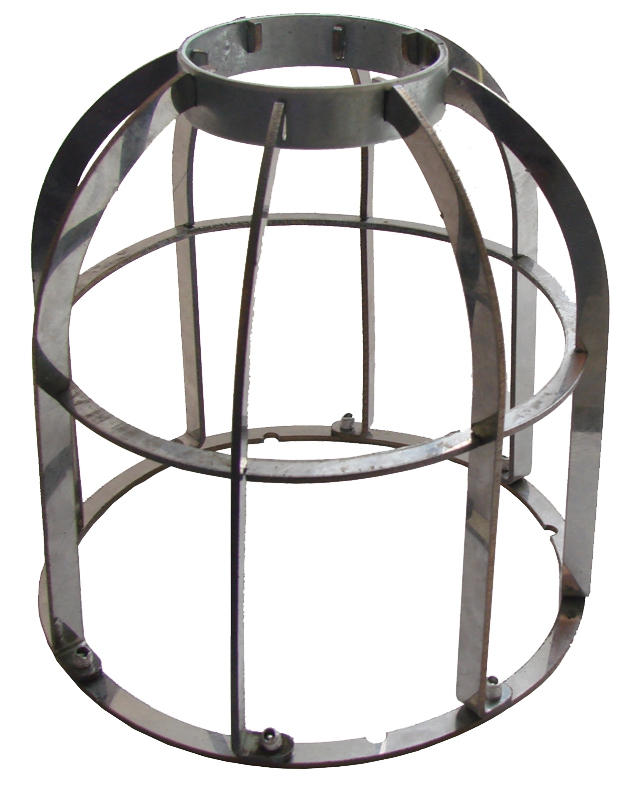

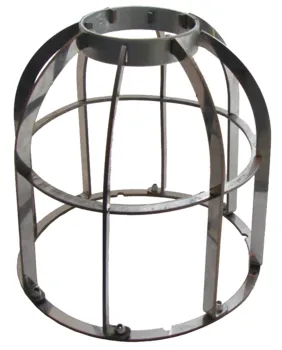

Решетка Эмлайт Для всех исполнений 940801

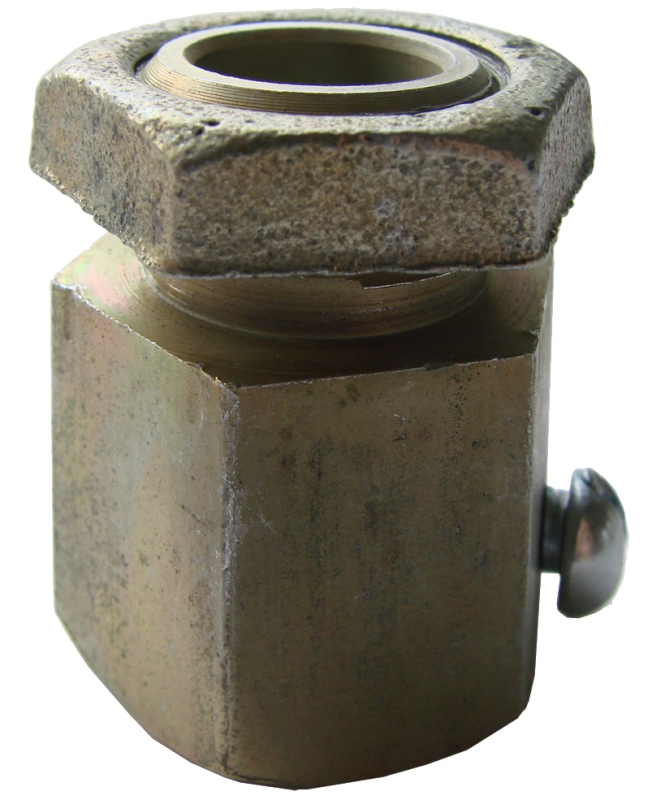

Поворотный подвес Эмлайт Для всех исполнений 950801
Подвес комбинированный Для всех исполнений 960801

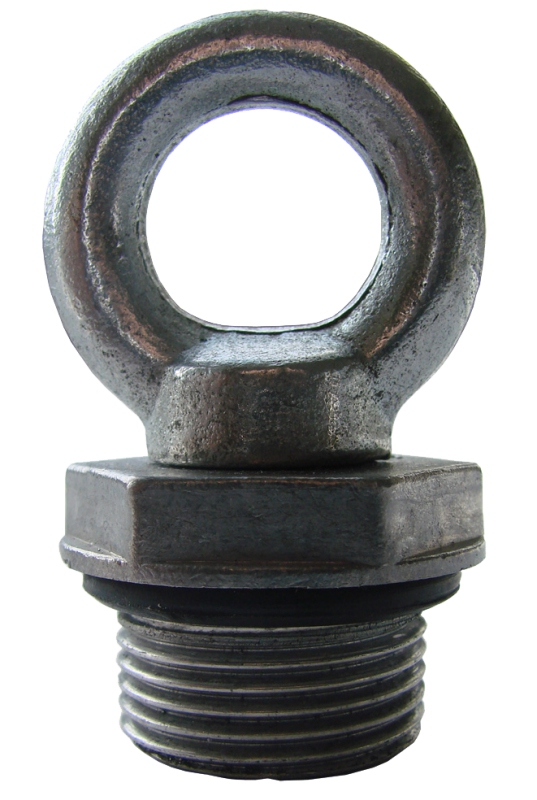

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802

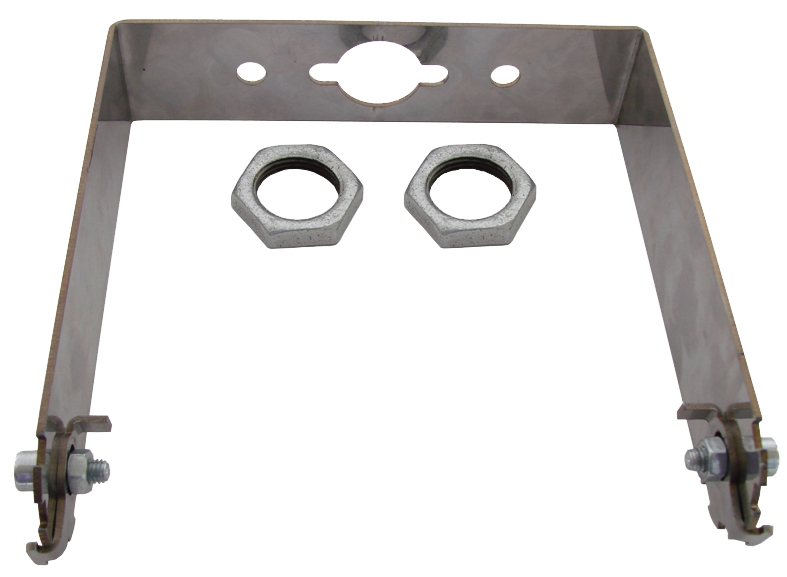

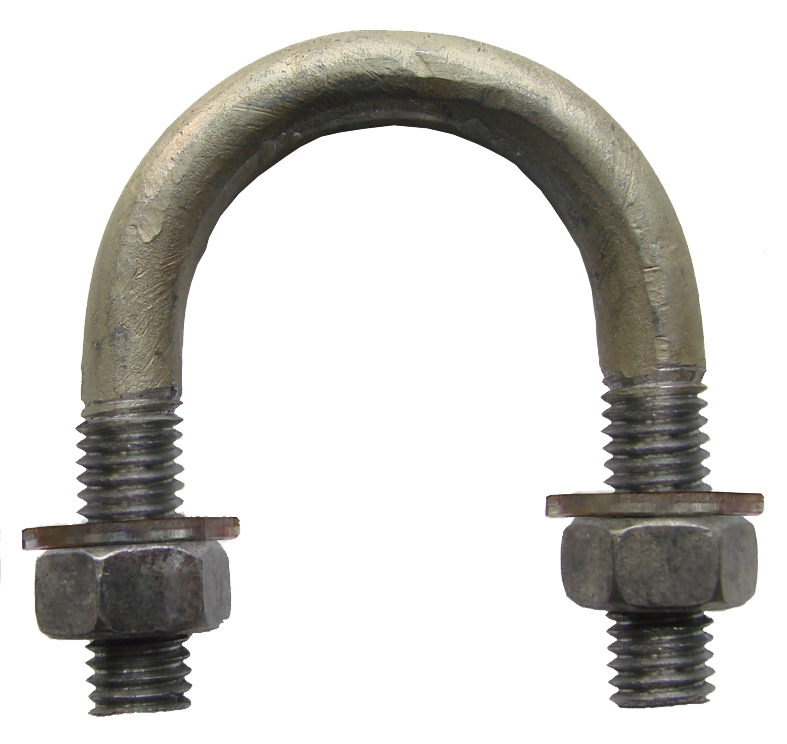

Хомут Эмлайт Для всех исполнений 960803

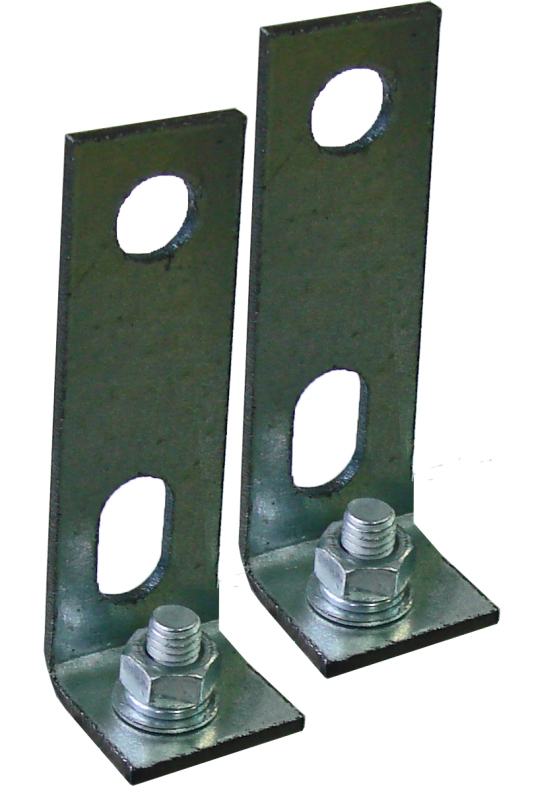

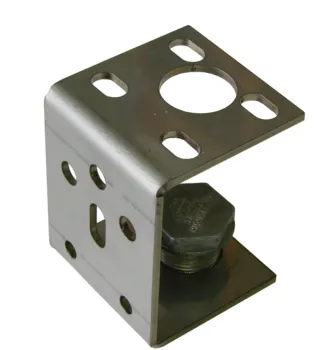

Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

Варианты установки и крепежа

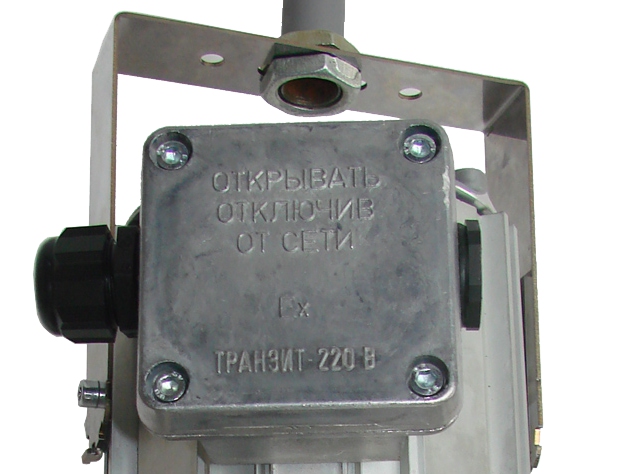

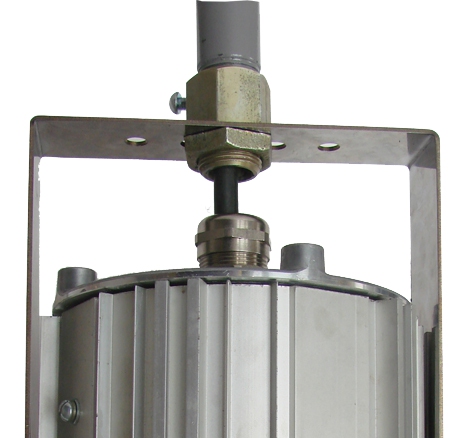

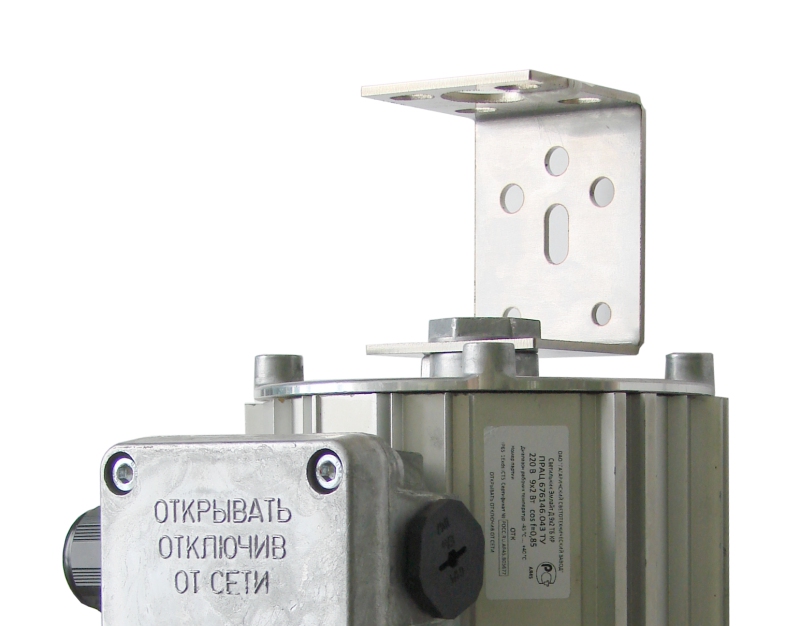

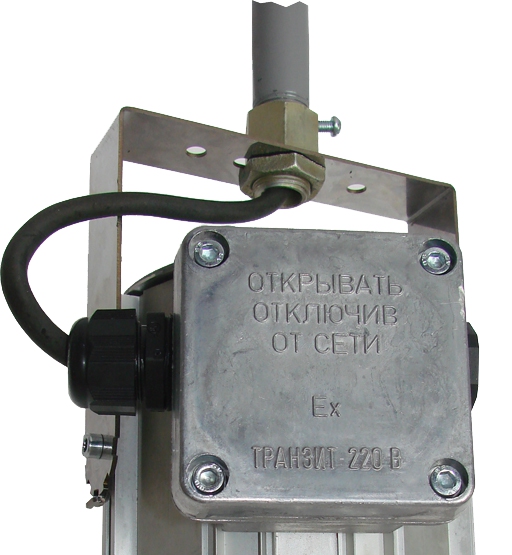

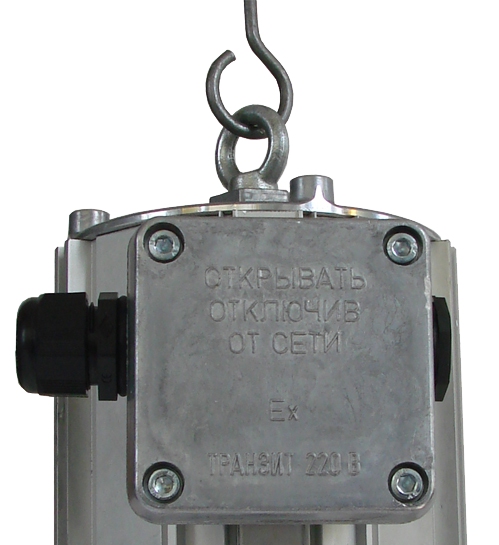

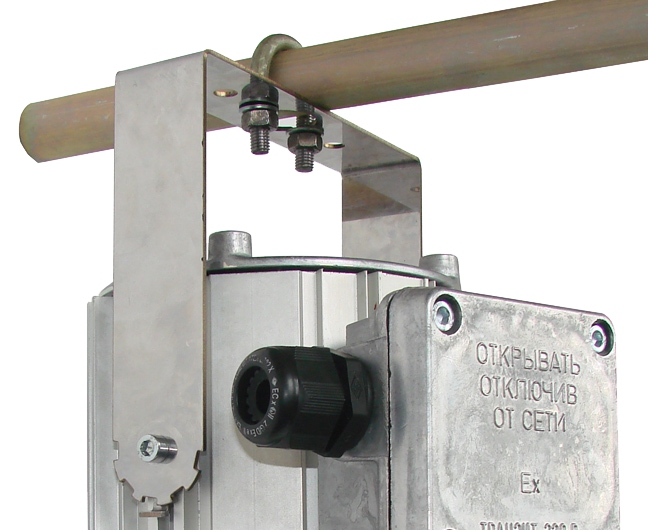

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ Крепление на хомут (труба ¾")

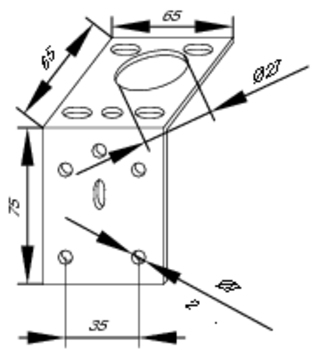

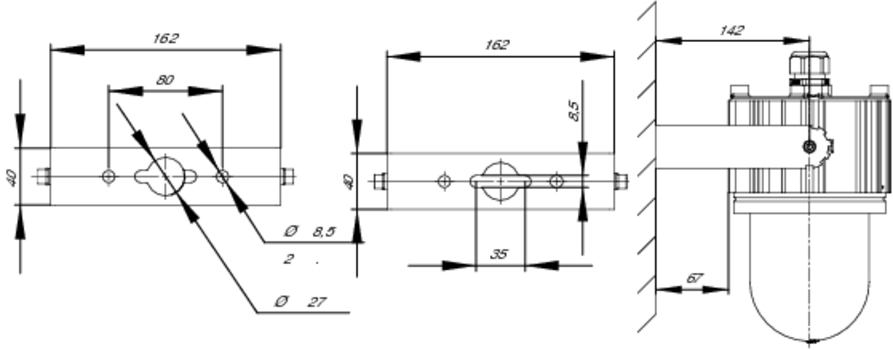

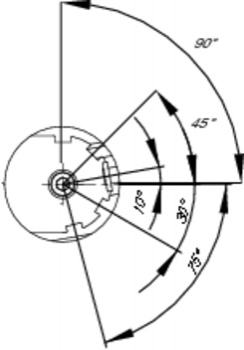

На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса Углы фиксации поворотного подвеса

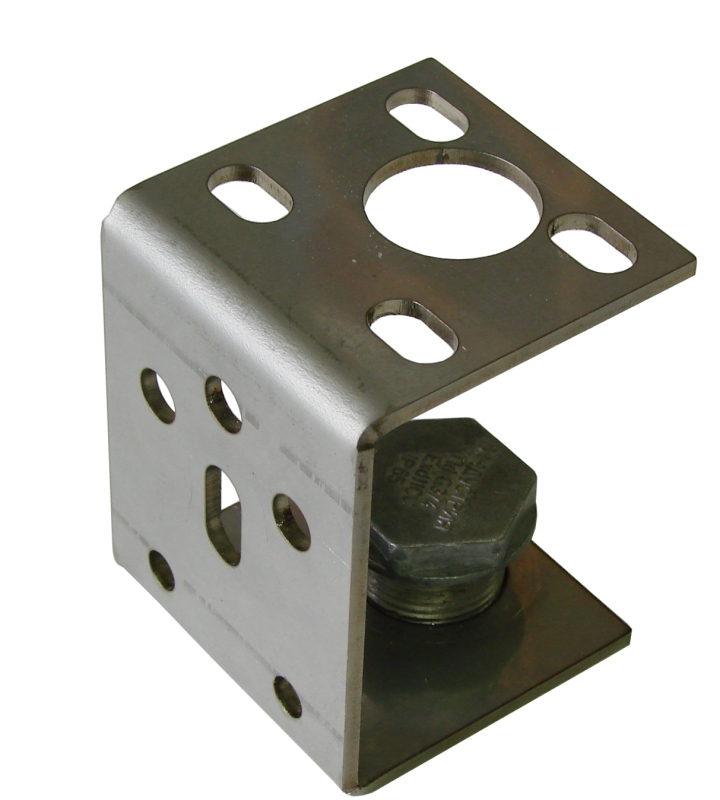

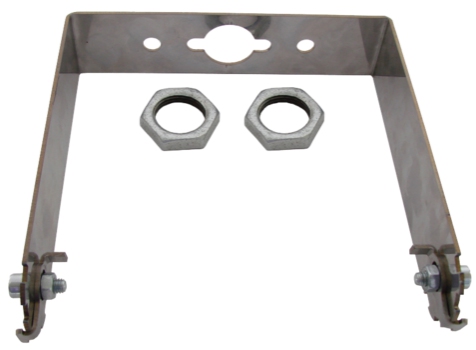

Универсальная скоба Эмлайт

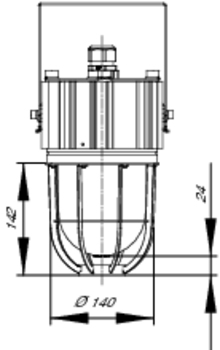

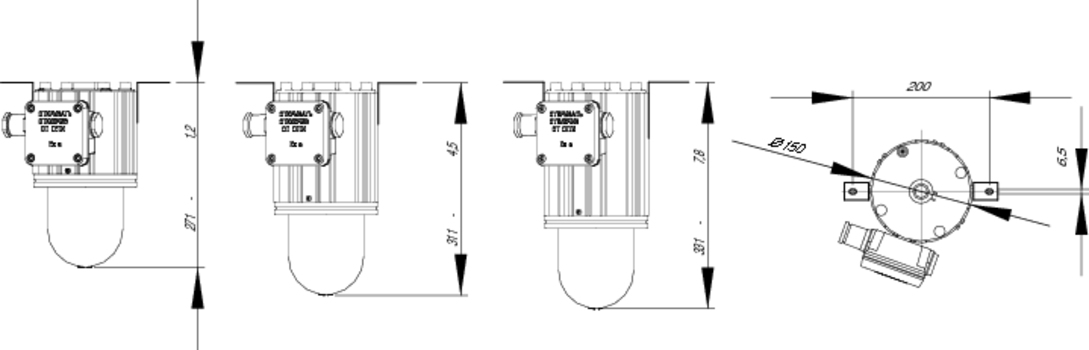

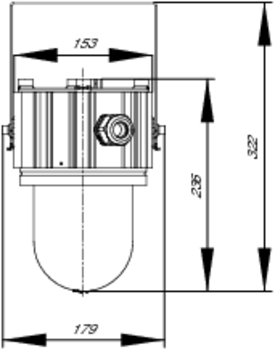

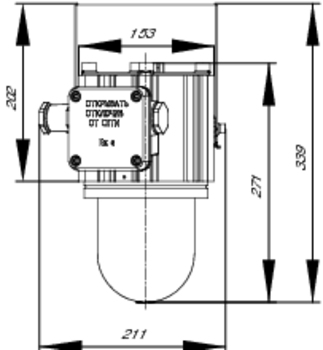

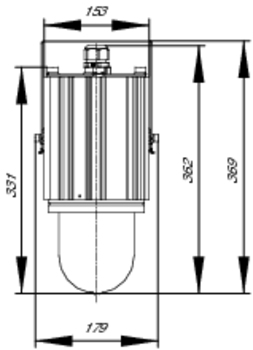

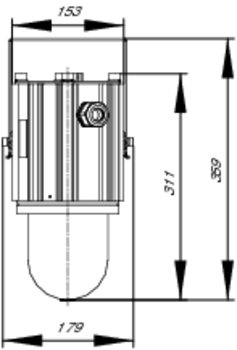

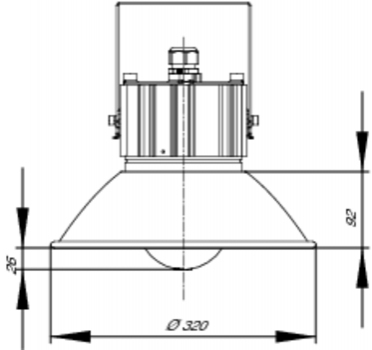

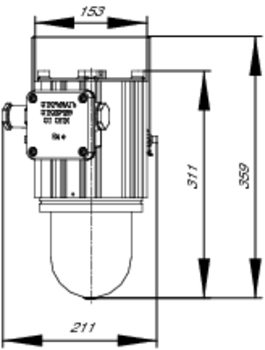

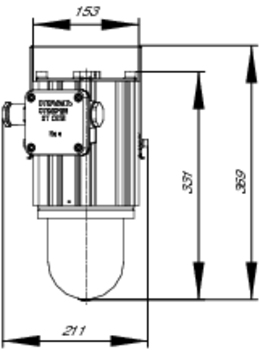

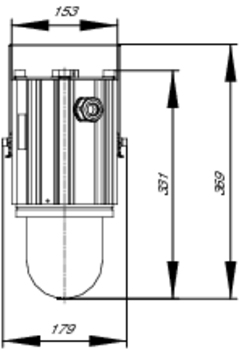

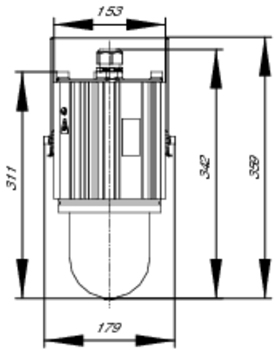

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыМасса, кгТипоразмерНапряжение питания
081013 Эмлайт Н-100 КР (Е27) переносной ЛОН-100 Е27 1ExdsIICT5 5,5 1 ~220
081014 Эмлайт Н-100 КТ (Е27) переносной ЛОН-100 Е27 1ExdsIICT5 5,5 2 ~220
081018 Эмлайт А-100 КР (P14,5s) переносной автолампа Н1 100Вт, Р14,5s 1ExdsIICT5 5,5 1 ~220
081019 Эмлайт А-100 КТ (P14,5s) переносной автолампа Н1 100Вт, Р14,5s 1ExdIICT5 5,5 2 ~220
085010 Эмлайт Ф-13 КР (GX24q-1) переносной КЛЛ-13 GX24q-1 1ExdsIICT6 5,5 1 ~220
085011 Эмлайт Ф-13 КТ (GX24q-1) переносной КЛЛ-13 GX24q-1 1ExdIICT6 5,5 2 ~220
085012 Эмлайт Ф-18 КР (GX24q-2) переносной КЛЛ-18 GX24q-2 1ExdsIICT6 5,5 1 ~220
085013 Эмлайт Ф-18 КТ (GX24q-2) переносной КЛЛ-18 GX24q-2 1ExdIICT6 5,5 2 ~220
085014 Эмлайт Ф-26 КР (GX24q-3) переносной КЛЛ-26 GX24q-3 1ExdsIICT6 5,5 1 ~220
085015 Эмлайт Ф-26 КТ (GX24q-3) переносной КЛЛ-26 GX24q-3 1ExdIICT6 5,5 2 ~220
089040 Эмлайт Д-40 КР УХЛ1 переносной LED-40 1ExdsIICT6 5,5 1 ~220
089041 Эмлайт Д-40 24DC КР переносной LED-40 1ExdsIICT6 5,5 1 - 24
