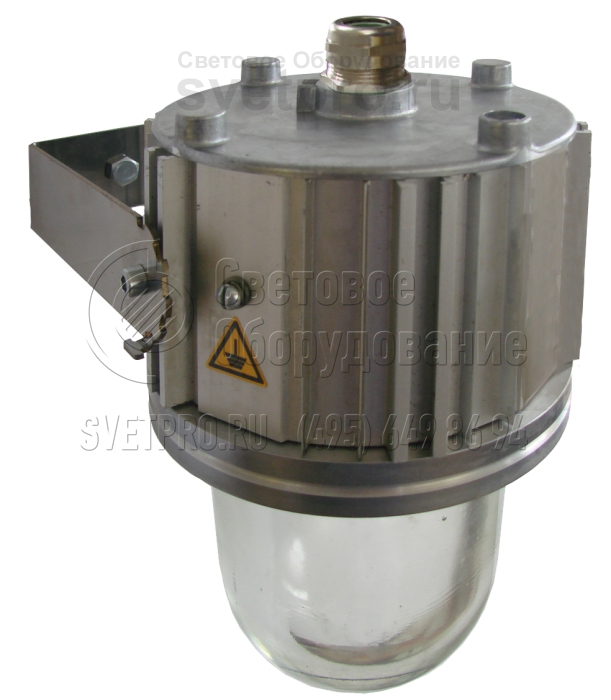

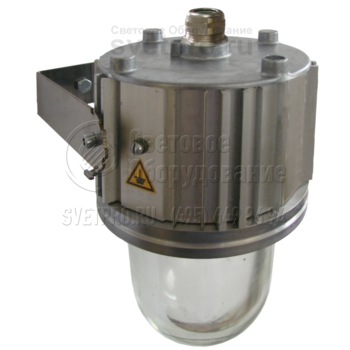

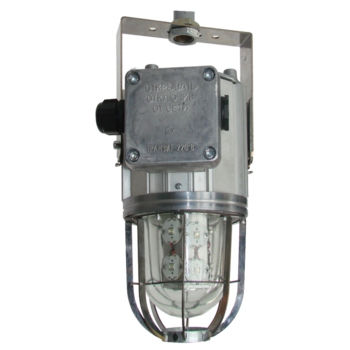

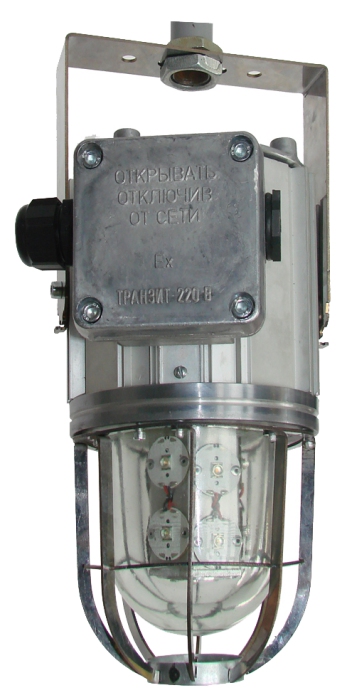

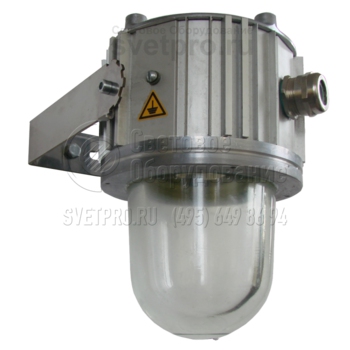

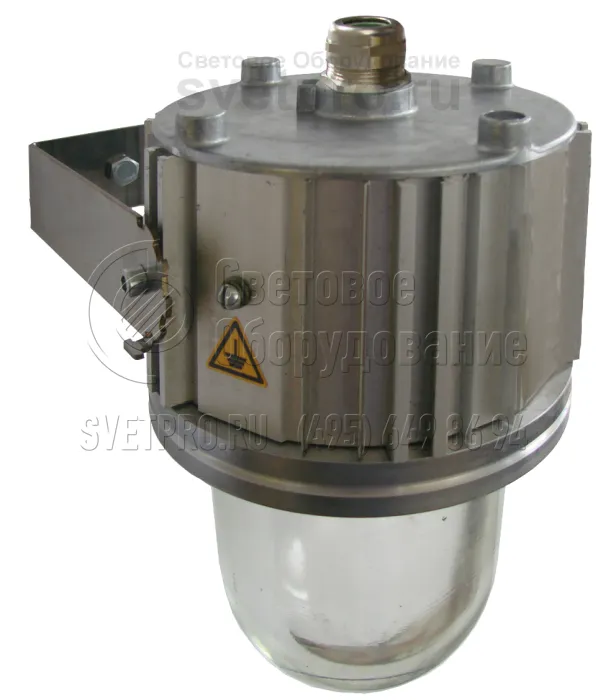

Эмлайт Р Взрывозащищенный светильник с ртутной лампой

Главная > Бренды > Гагаринский СТЗ > Эмлайт Р Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Ртутная лампа (ДРЛ)
Цоколь: E27
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт Р
Мощность: 125 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Эмлайт Р применяются на внутренних площадях и наружных территориях промышленных предприятий: нефтеперерабатывающих, деревообрабатывающих, газовых, лакокрасочных, текстильных, химических. Их устанавливают в зонах 1 и 2, как участках с вероятным образованием взрывоопасной среды.

Модель весом 8 кг в базовой версии поставляется с поворотным подвесом. Так обеспечивается регулировка наклона изделия. Для реализации транзитного монтажа в перечень дополнительной поставки входят кабельные вводы (поставляется по умолчанию с одним вводом).

Изделие имеет три варианта исполнения: КР – с вводной коробкой (вид взрывозащиты «s») и с прямым вводом (КТ – для тупикового и транзитного монтажа и КМ – только тупикового монтажа). Мощность ламп, соответствующих формату внутреннего пространства, 125 Вт (Е27). Для ограничения слепящего действия применяется отражатель, формирующий защитный угол 15°. Металлическая защитная решетка увеличит защиту от случайных механических воздействий.

Взрывонепроницаемость оболочки соблюдается наличием резьбы для объединения составных частей: корпуса, обечайки, объединенной со светопропускающим колпаком, и крышки. Защита оптики соответствует степени IP65.

Конструкция

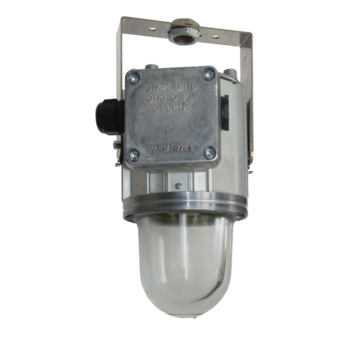

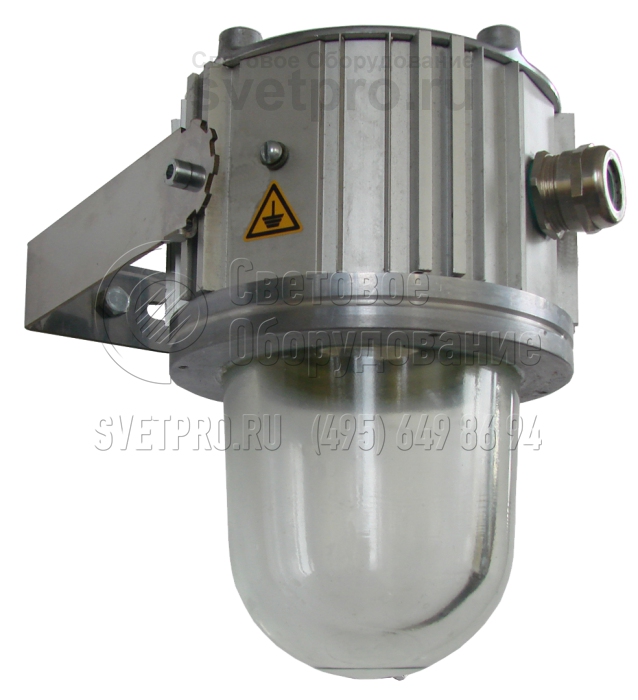

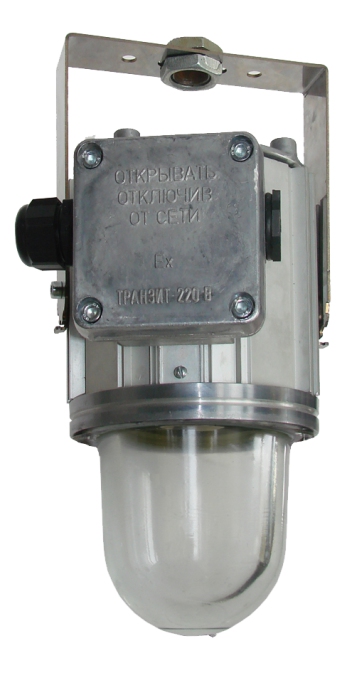

Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.

Комплект поставки

В базовом варианте светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса 8 кг
Тип патрона Е27
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2, для автомобильных M18
Монтаж транзитный или тупиковый 3 х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 (добавить букву «т» в слове «транзитный», убрать лишние переносы и табуляции, формат текста «по ширине»)
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

Фото Наименование товара Код

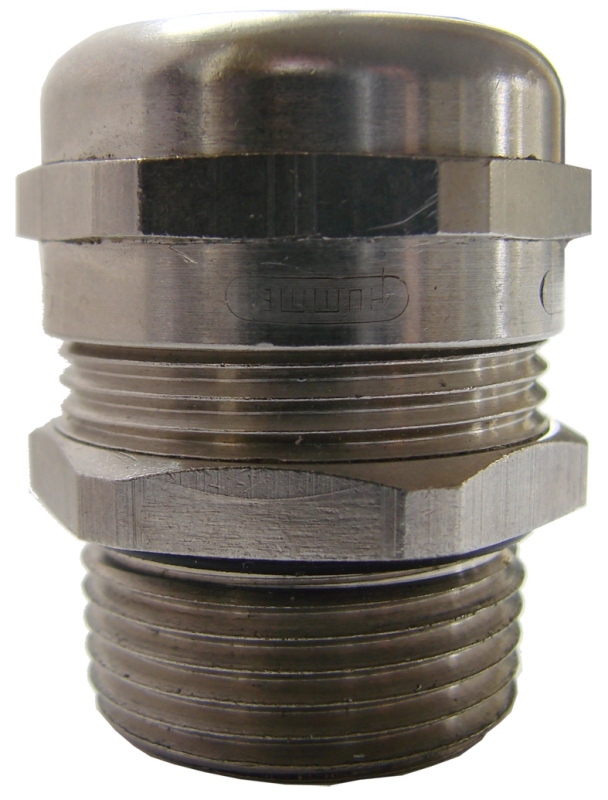

Кабельный ввод «e» Schlemer Для исполнения КР 910001
Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1 910002
Кабельный ввод HummelHSK-M-Ex-dNPT3/4" Для исполнения КТ 910004

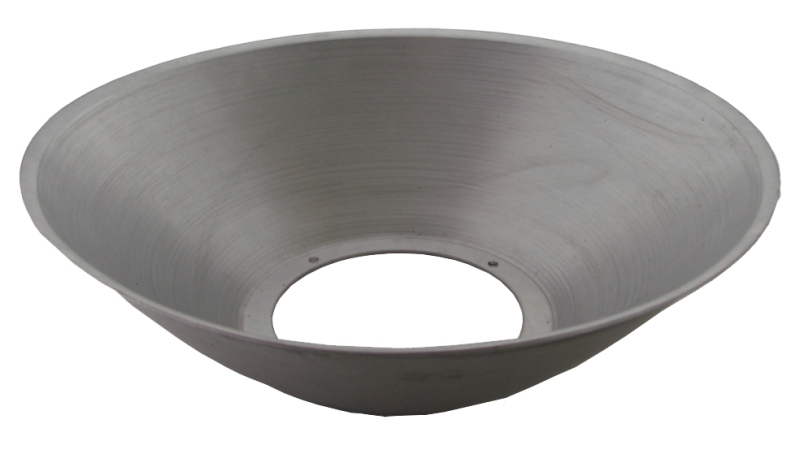

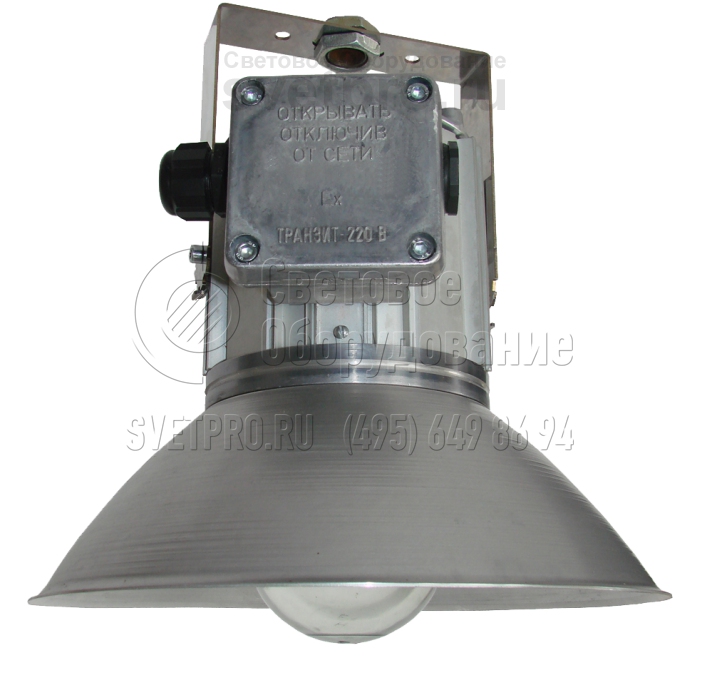

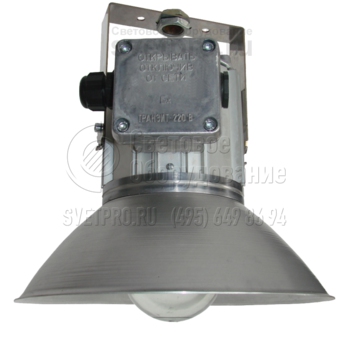

Отражатель Эмлайт Для всех исполнений 930801

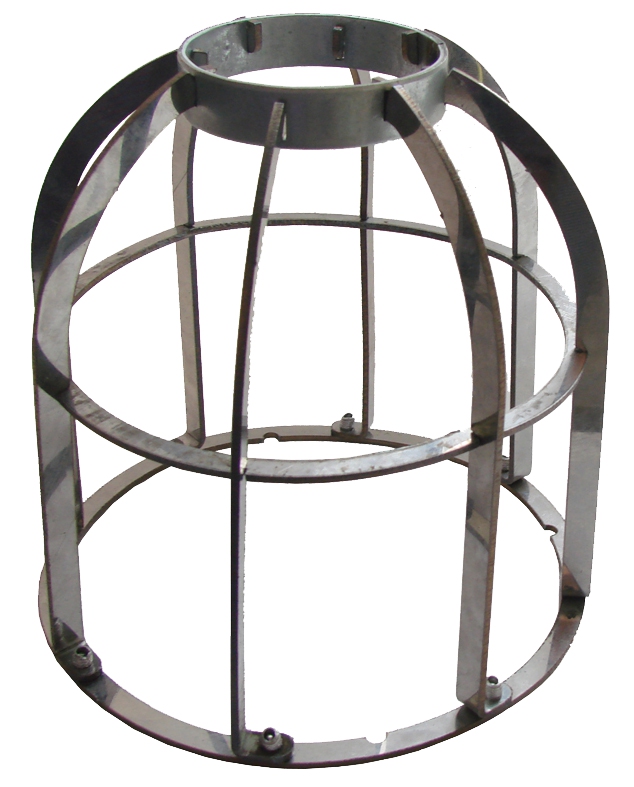

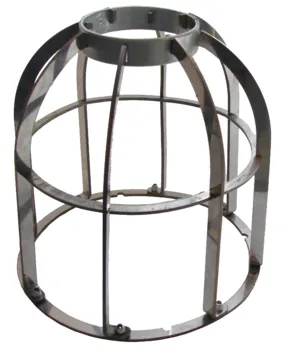

Решетка Эмлайт Для всех исполнений 940801
Поворотный подвес Эмлайт Для всех исполнений 950801
Подвес комбинированный Для всех исполнений 960801

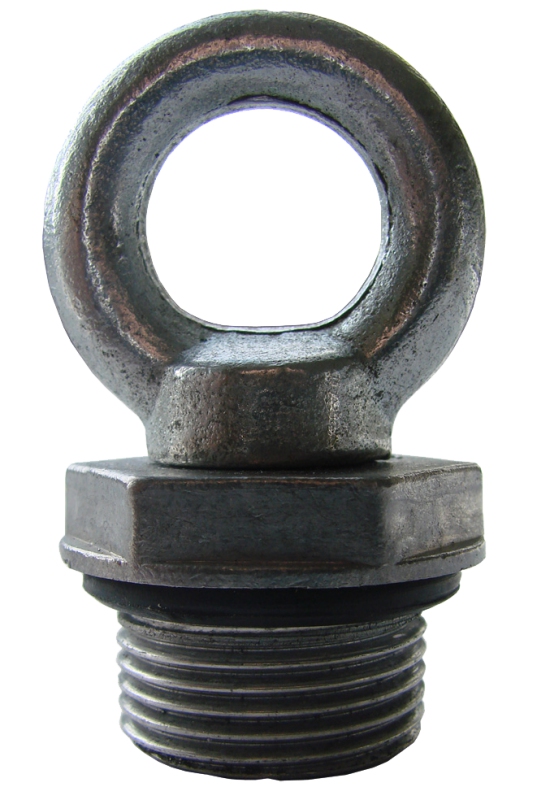

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802

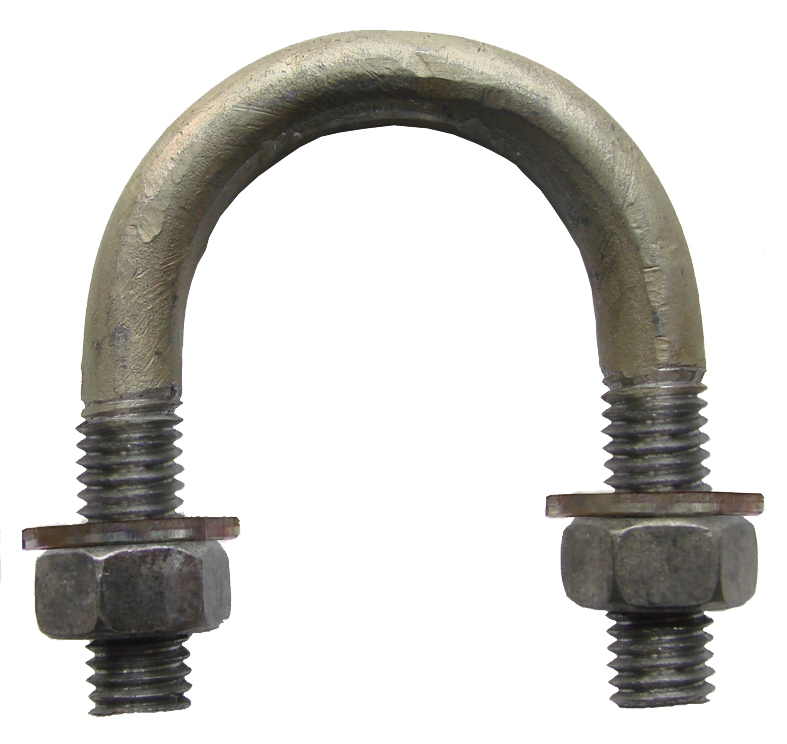

Хомут Эмлайт Для всех исполнений 960803

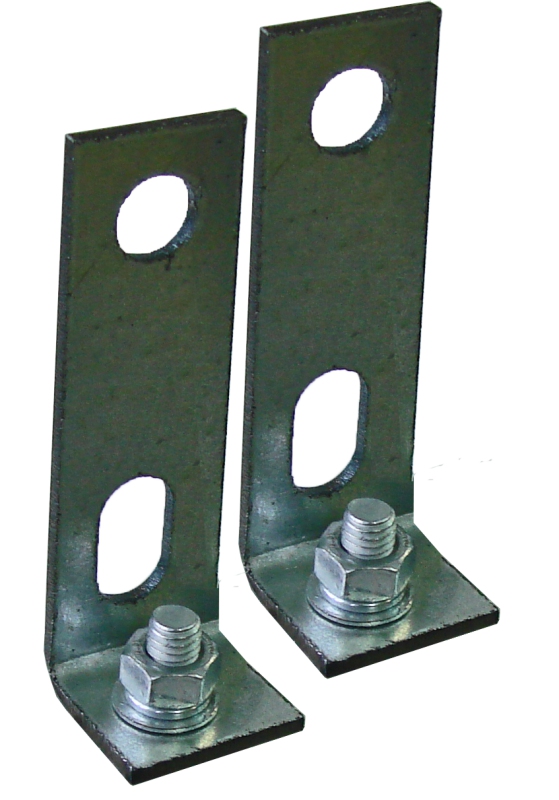

Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

Варианты установки и крепежа

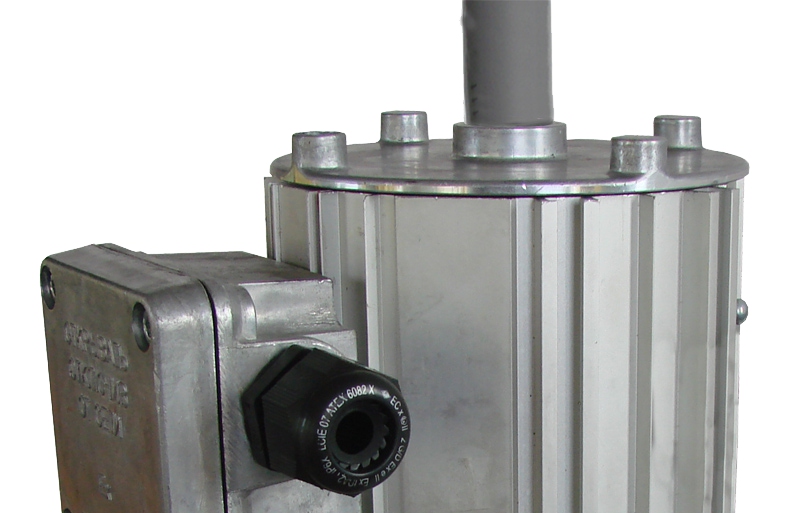

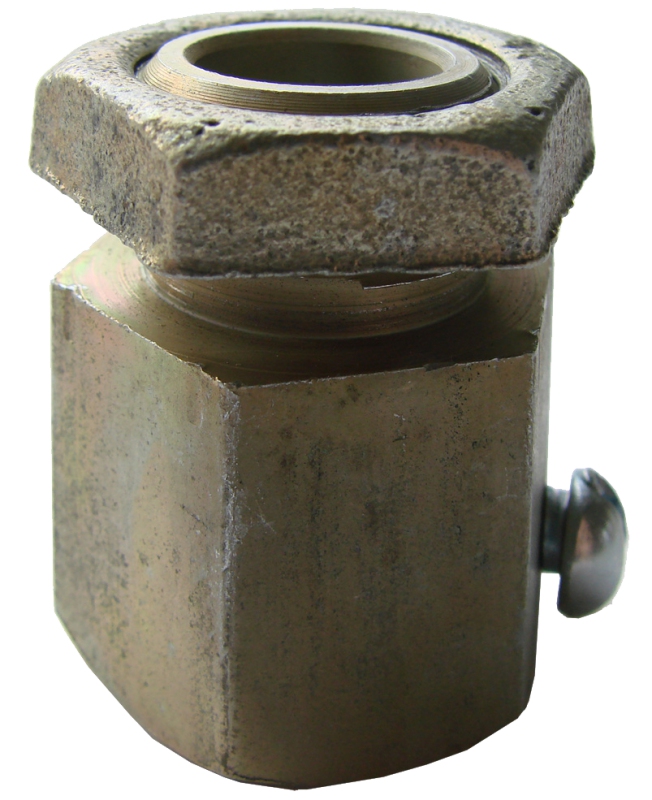

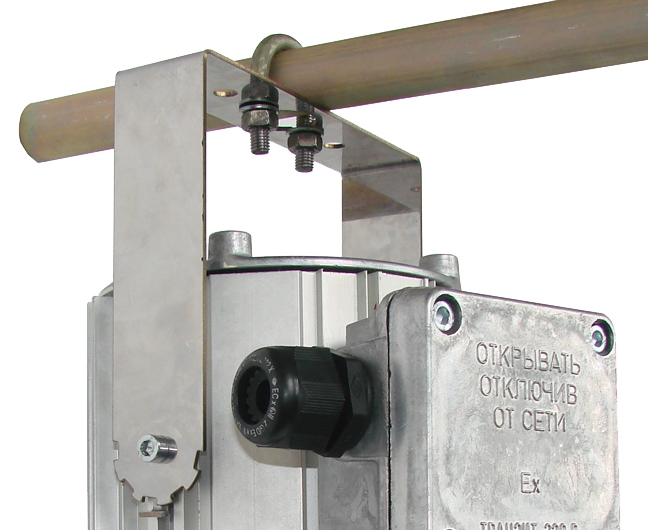

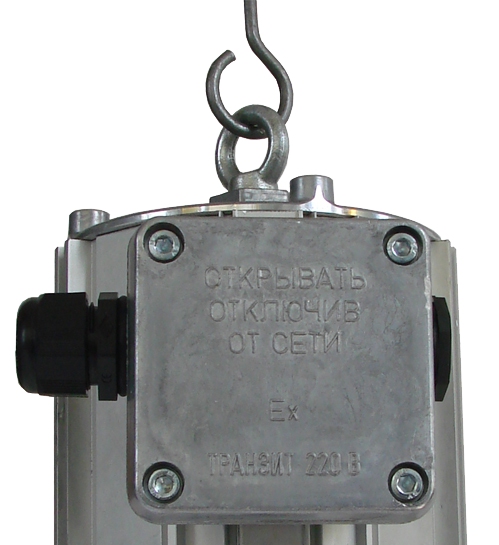

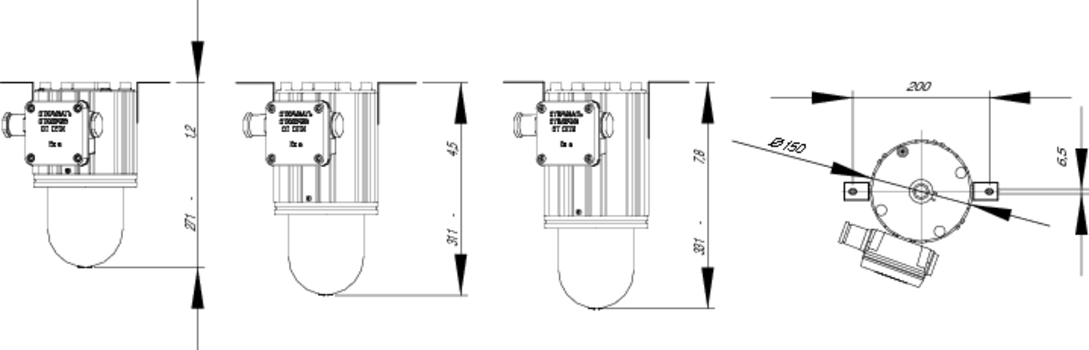

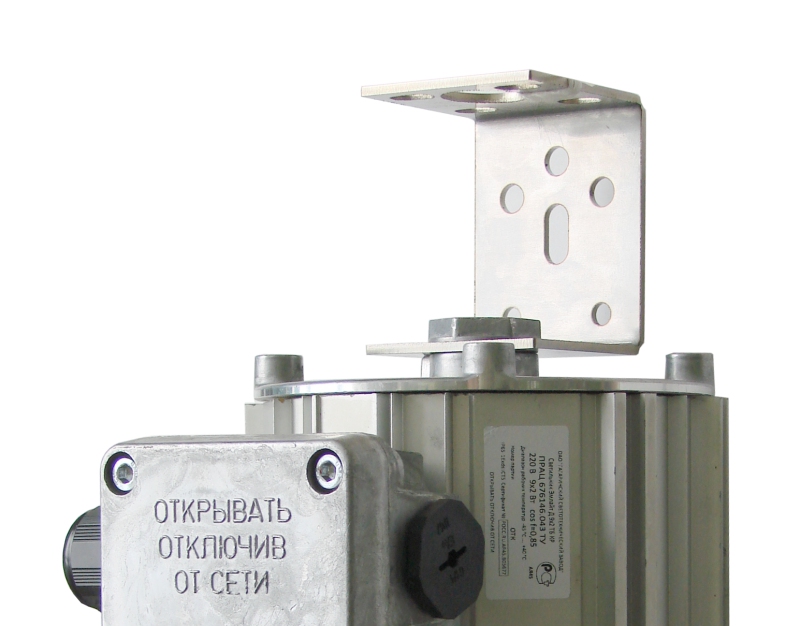

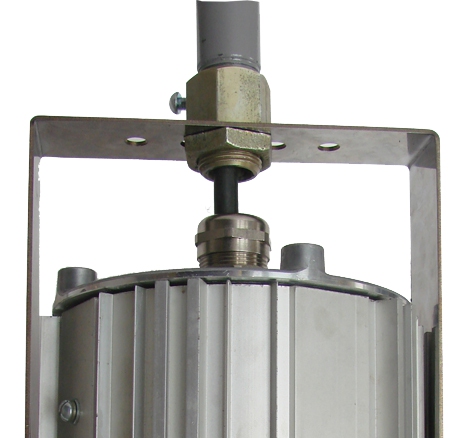

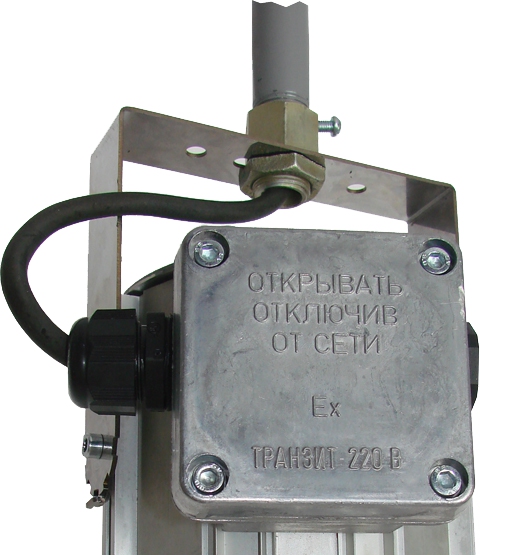

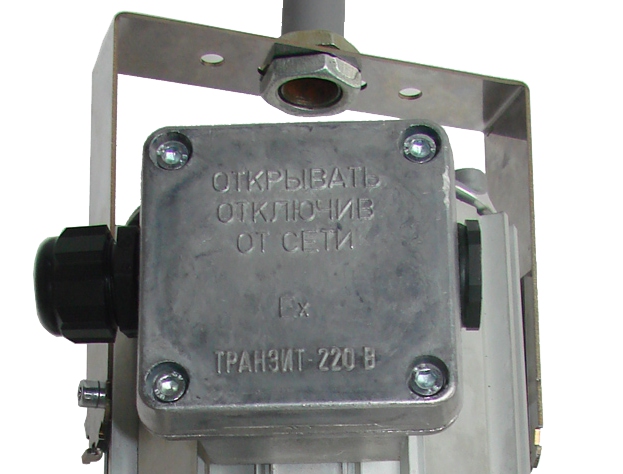

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ Крепление на хомут (труба ¾")

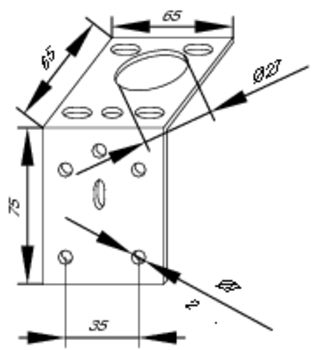

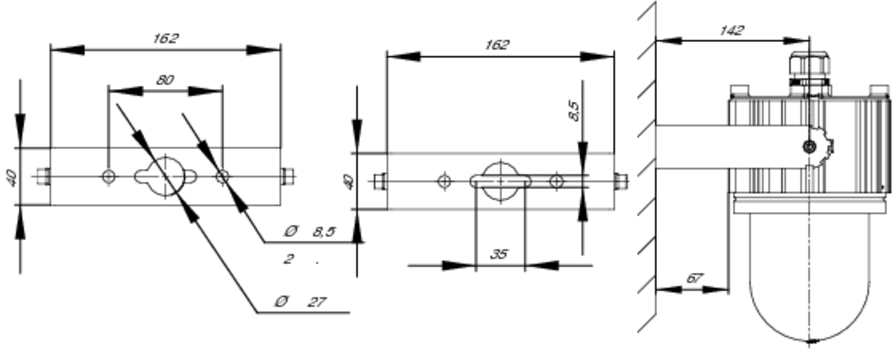

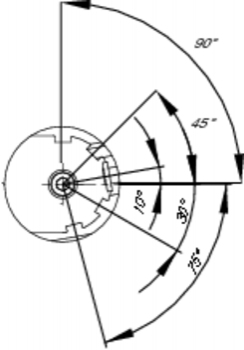

На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса Углы фиксации поворотного подвеса

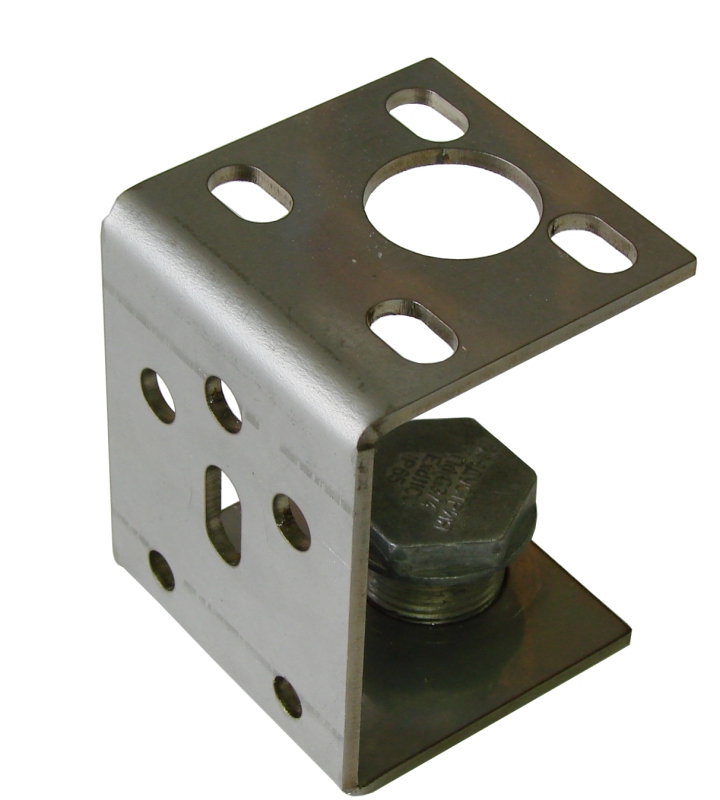

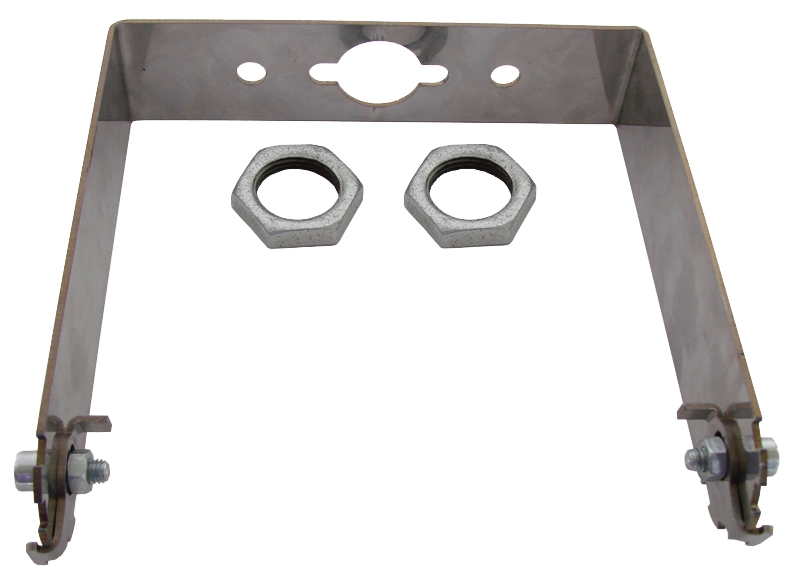

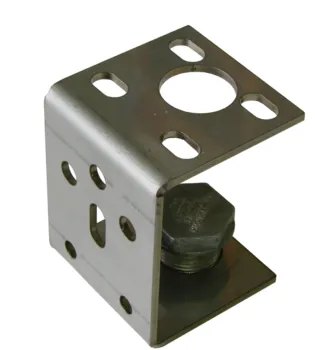

Универсальная скоба Эмлайт

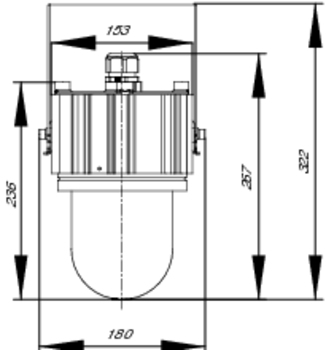

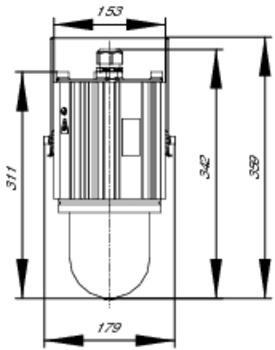

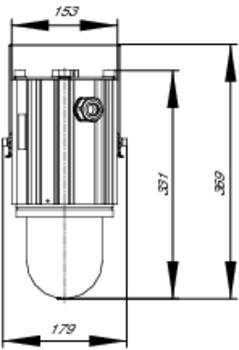

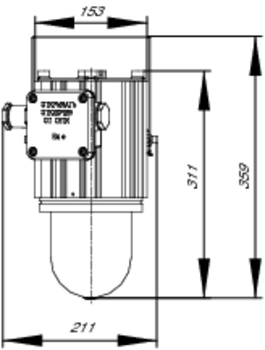

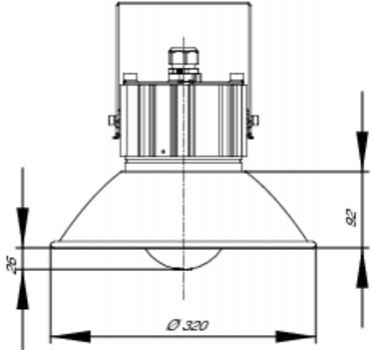

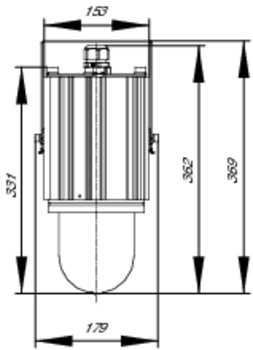

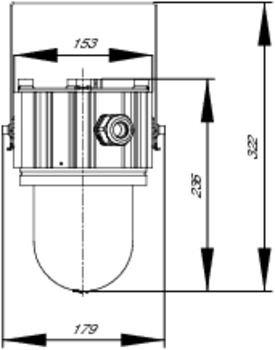

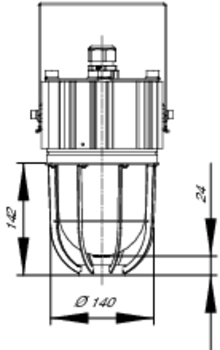

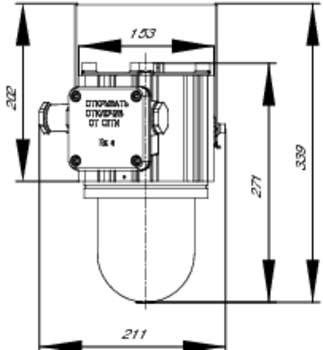

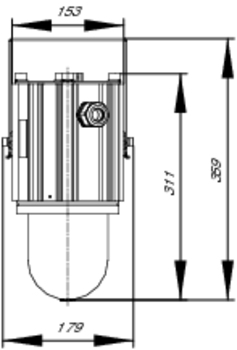

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыДиапазон рабочих температурТипоразмер
082001 Эмлайт Р-50 КР (Е27) ДРЛ-125, Е27 1ExdsIICT5 -45°С…+40°С 7
082002 Эмлайт Р-50 КТ (Е27) ДРЛ-125, Е27 1ExdIICT5 -45°С…+40°С 8
082003 Эмлайт Р-50 КМ (Е27) ДРЛ-125, Е27 1ExdIICT5 -45°С…+40°С 9
