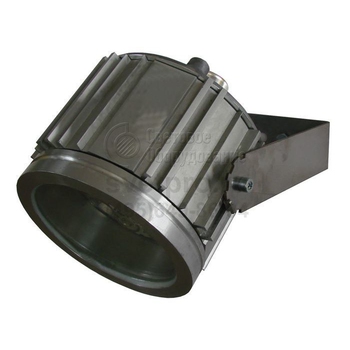

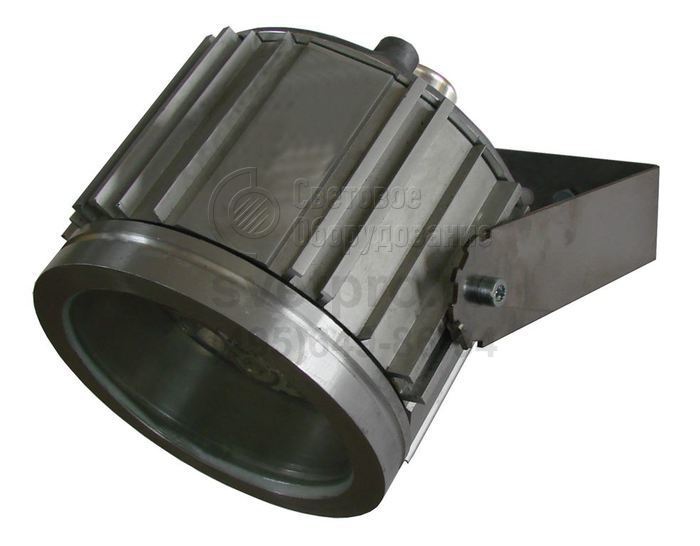

ЭМЛАЙТ СПОТ Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | ~220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЭМЛАЙТ СПОТ |
Мощность: | 100 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Эмлайт Спот применяются в зонах 1-го и 2-го класса, характеризуемых вероятностью возникновения взрывоопасной среды на предприятиях нефтяной и газовой промышленности, химическом, лакокрасочном, текстильном, деревообрабатывающем производстве.
Базовая комплектация обеспечивает наличие поворотного подвеса, позволяющего регулировать направление света. Тупиковый монтаж, предусмотренный в базовом варианте, применим для всех версий изделия. Транзитный монтаж осуществим в модификациях с вводной коробкой (КР) и прямым вводом кабеля исполнения КТ.
Пространство, образованное взрывонепроницаемой оболочкой, и установленный патрон (Е27) способны вместить и обеспечить электропитанием лампу накаливания до 100 Вт. Способ установки осветительного прибора можно изменить, воспользовавшись перечнем дополнительной комплектации. Он также включает защитную решетку и отражатель, формирующий защитный угол 30°.
Резьбовое объединение конструктивных частей: корпус, крышка, обечайка, заливка светопропускающего ударопрочного стекла в обечайку, материалы и способ образования форм (экструзия) – позволяют получить взрывобезопасное (1Ex) электрооборудование, соответствующее степени защиты IP65.
Описание конструкции
Светильник «Эмлайт спот» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника «Эмлайт спот КР», имеет вводную коробку. В исполнениях светильников «Эмлайт спот КР», «Эмлайт спот КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт спот КМ» возможен только тупиковый монтаж
Общие технические характеристики
Коэффициент мощности | 1 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 7,2 |
Срок службы | 10 лет |
Пример записи для заказа - 091003 Светильник Эмлайт спот Н-100 КМ (Е27)
Описание базового варианта поставки -
светильник поставляется с одним кабельным вводом и поворотным подвесом.

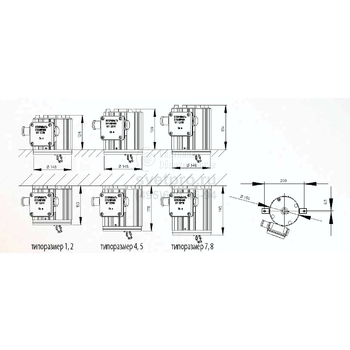

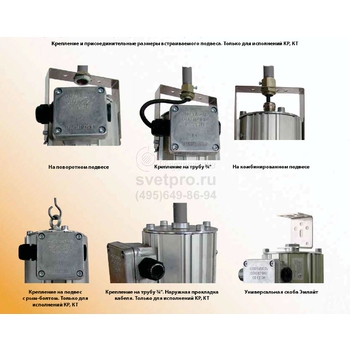

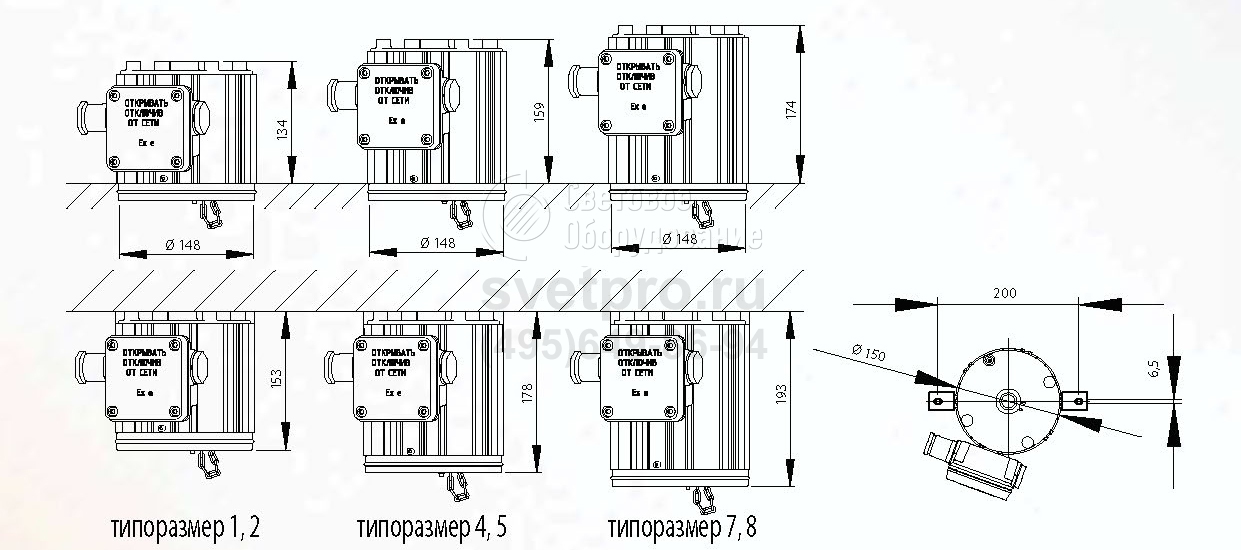

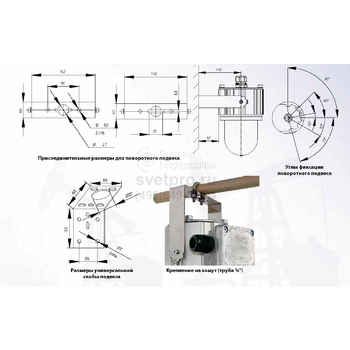

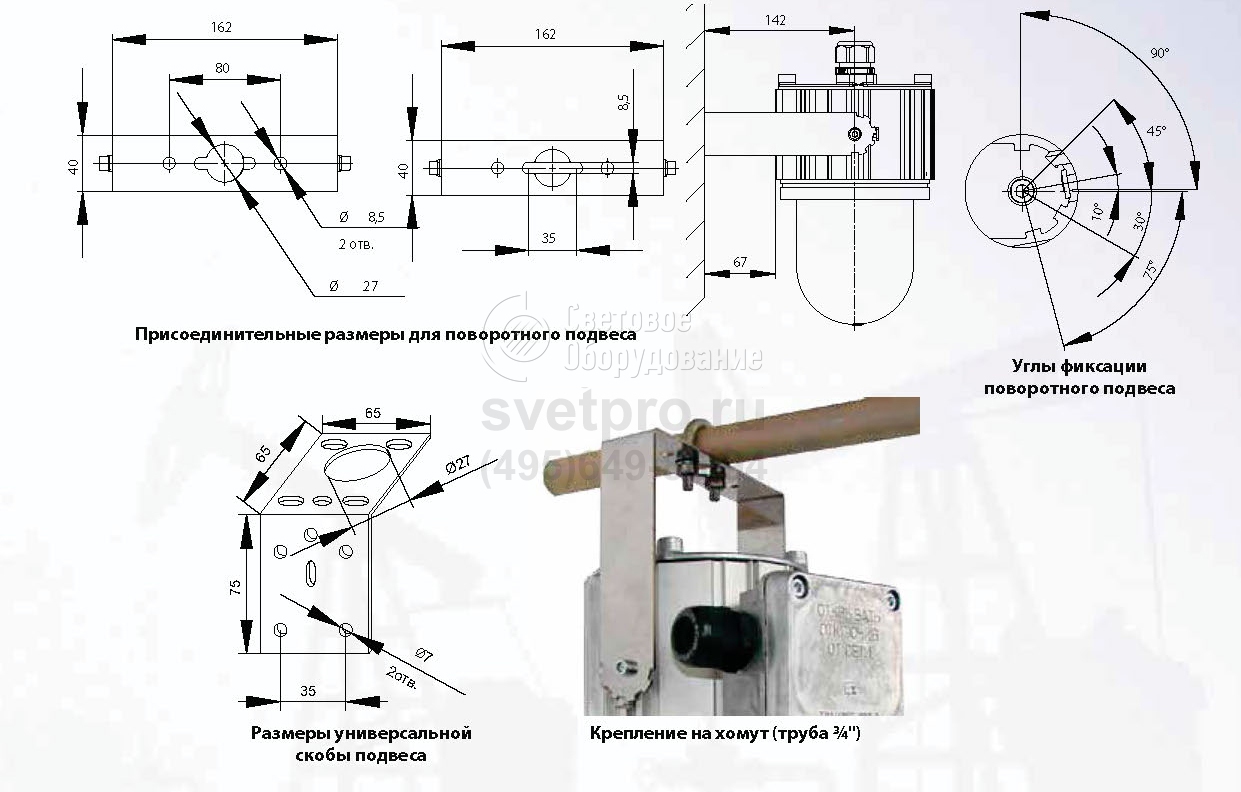

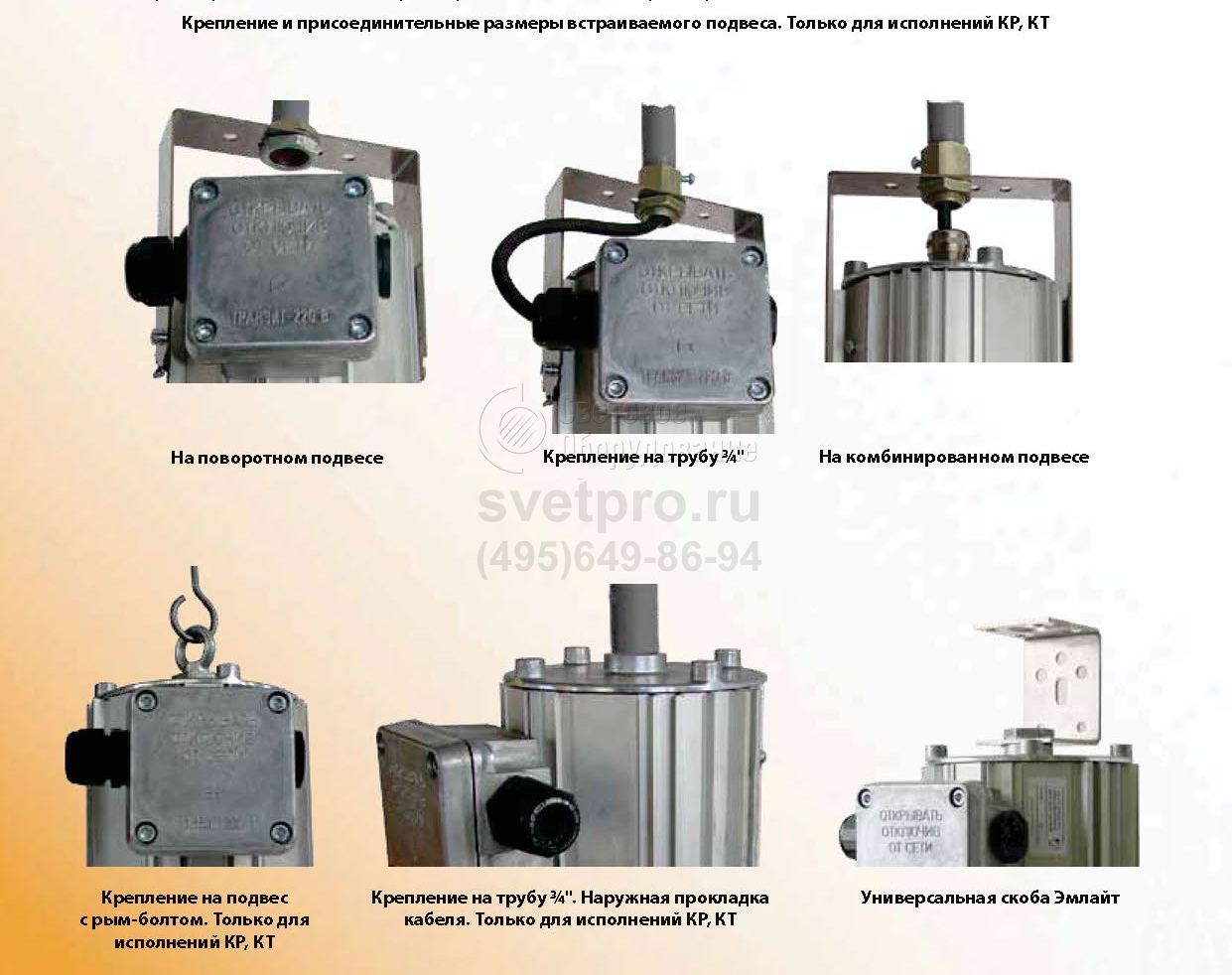

Варианты установки и крепежа

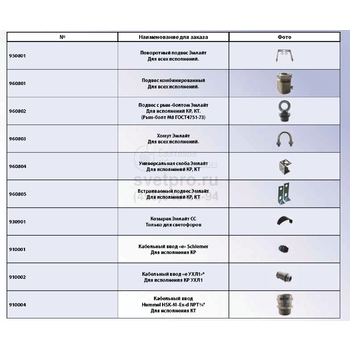

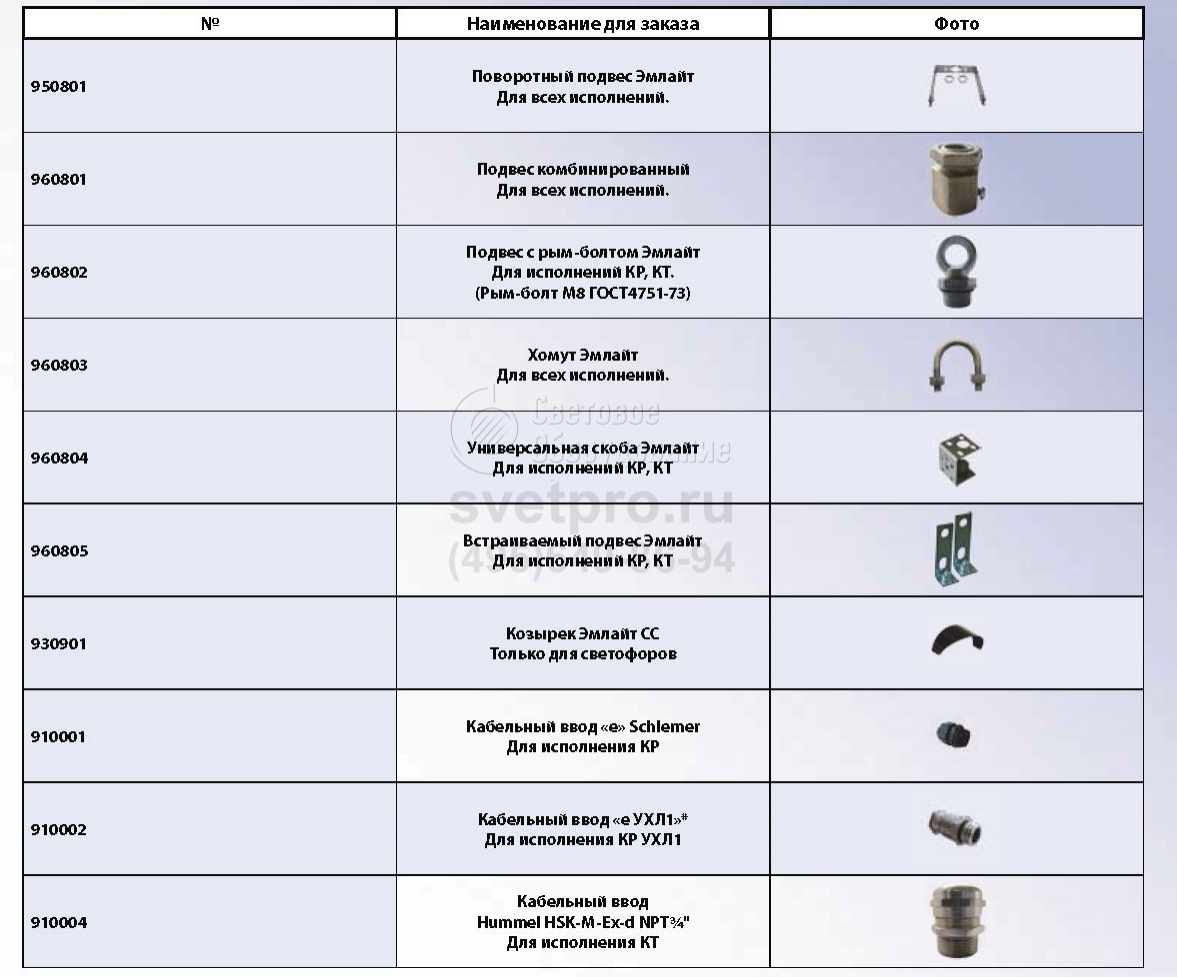

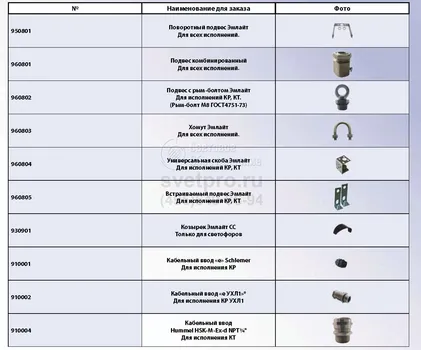

Дополнительная комплектация, поставляемая по отдельному заказу

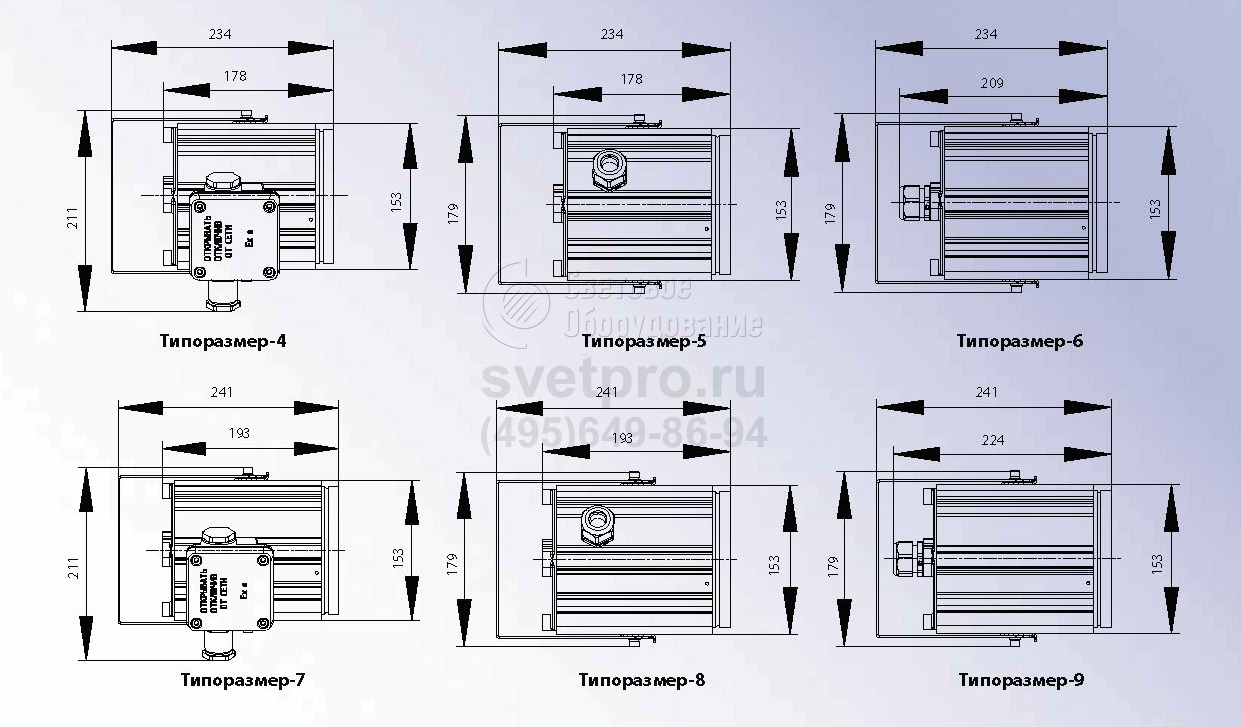

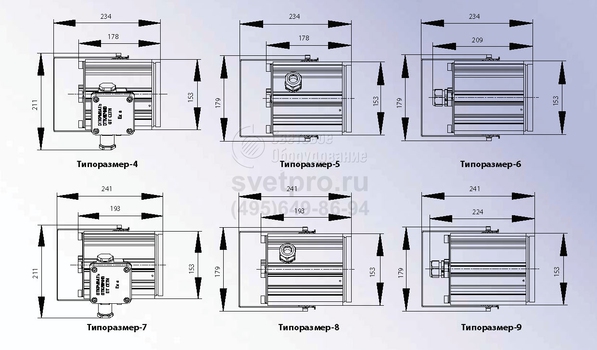

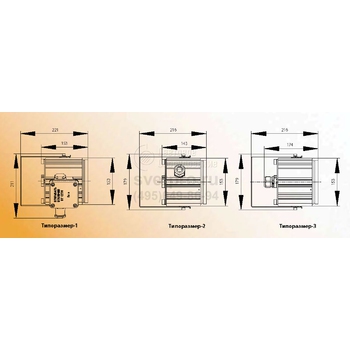

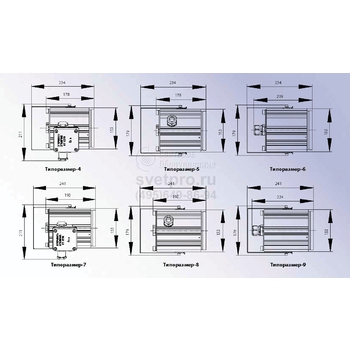

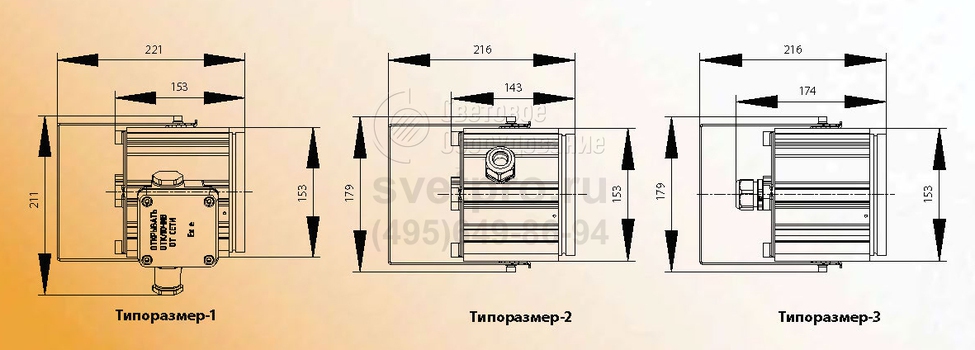

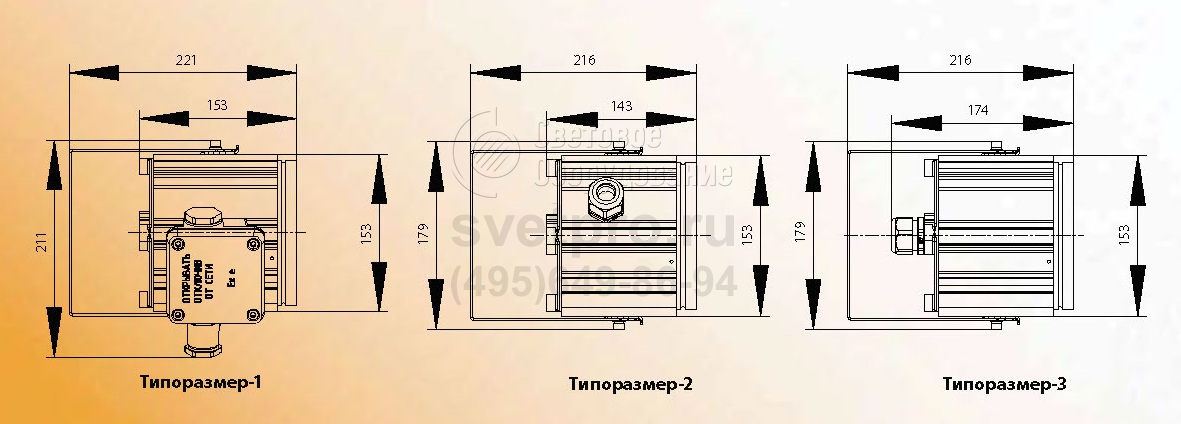

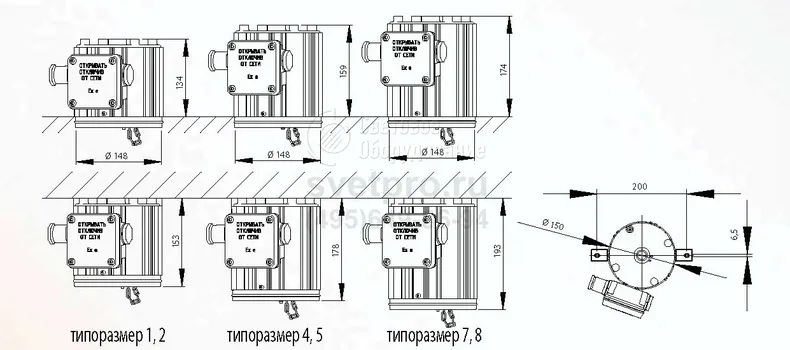

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
Эмлайт спот Н-100 КМ (Е27) | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт спот Н-100 КР (Е27) | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
Эмлайт спот Н-100 КТ (Е27) | 100 максимум Вт | Е27 | Лампа накаливания | 1Ex d IIC T5 Gb | от -45° до +40°С | Нет |
