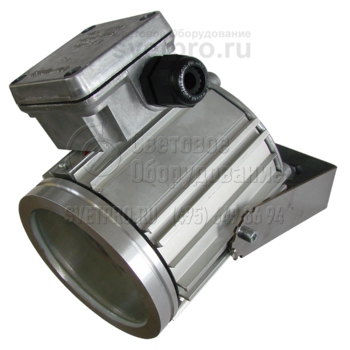

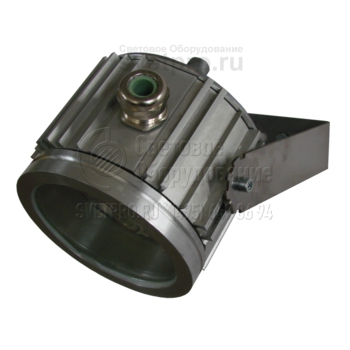

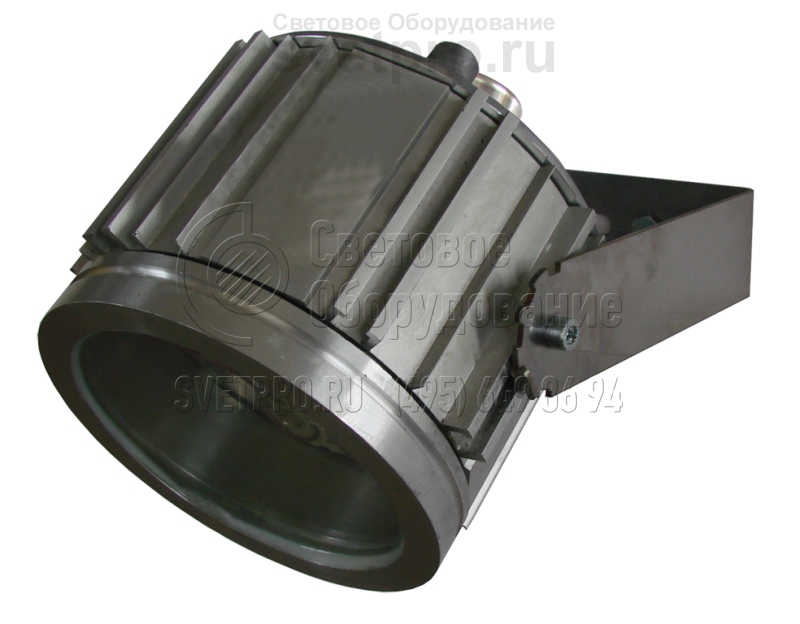

Эмлайт спот Н Взрывозащищенный светильник с ЛОН

Главная > Бренды > Гагаринский СТЗ > Эмлайт спот Н Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Лампа накаливания (ЛОН)
Цоколь: E27
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт спот Н
Мощность: 100 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Эмлайт спот Н применяются на объектах, на территориях которых могут возникать взрывоопасные среды. Изделия повышают безопасность в зонах 1 и 2 нефтяных, газовых, деревообрабатывающих, химических, лакокрасочных, текстильных промышленных предприятий.

Для установки модели предусмотрены различные виды креплений. Базовая комплектация включает поворотный подвес, позволяющий регулировать направление светового потока. Защитный угол, обеспечиваемый отражателем – 30°. Для модификаций доступен тупиковый монтаж. Реализация транзитного варианта (кроме КМ) нуждается в дополнительном аксессуаре – кабельном вводе.

Лампа накаливания (100 Вт) установлена в патрон Е27. Источник электроэнергии – однофазная сеть. На качестве светообразования и длительности эксплуатации не отражается температура внешней среды: от -45°С до +40°С. Типоразмер модификаций: КР -7, КТ – 8, КМ – 9.

Светильники в исполнении КР, имеющие вводную коробку с видом взрывозащиты «s», соответствуют уровню 1EsdsIICT5, для исполнений КТ и КМ – взрывозащита обеспечена только оболочкой. Ее взрывонепроницаемость обеспечивает резьбовое объединение частей: корпуса, обечайки со светопропускающим стеклом (неразборный узел) и крышки. Герметичность оптического отсека – IP65.

Конструкция

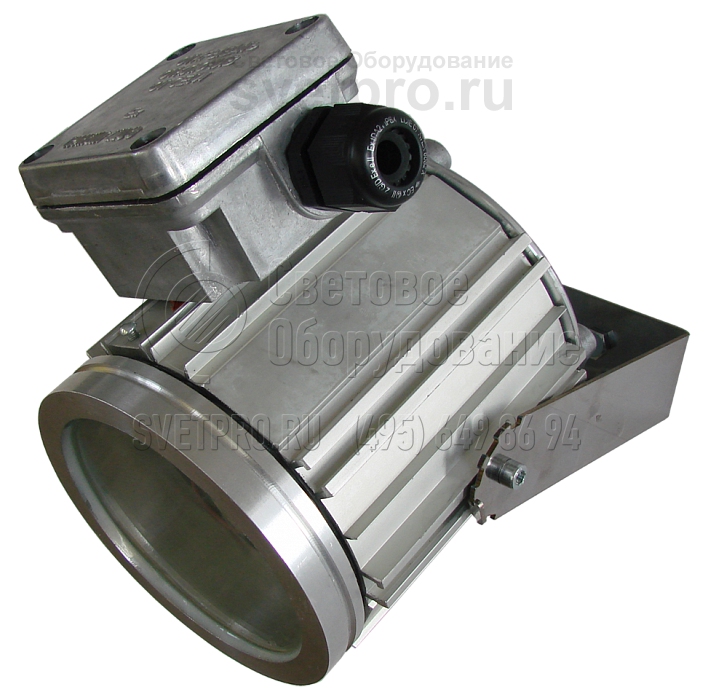

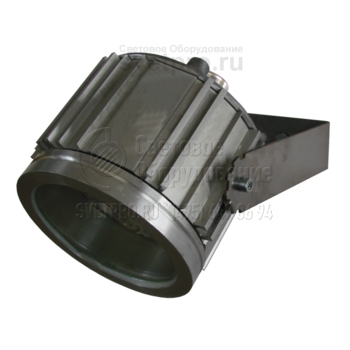

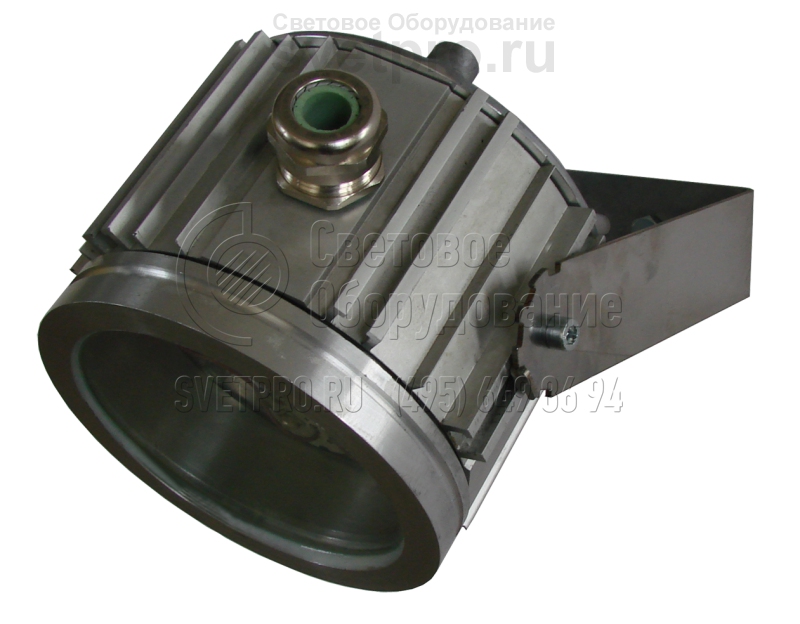

Светильник «Эмлайт спот» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт спот КР», «Эмлайт спот КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт спот КМ» возможен только тупиковый монтаж.

Комплект поставки

В базовом варианте светильник поставляется с поворотным подвесом и одним кабельным вводом.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса 5.5 кг
Диапазон рабочих температур – (минус) 45°С…+40°С
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2
Защитный угол (с отражателем) 30 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

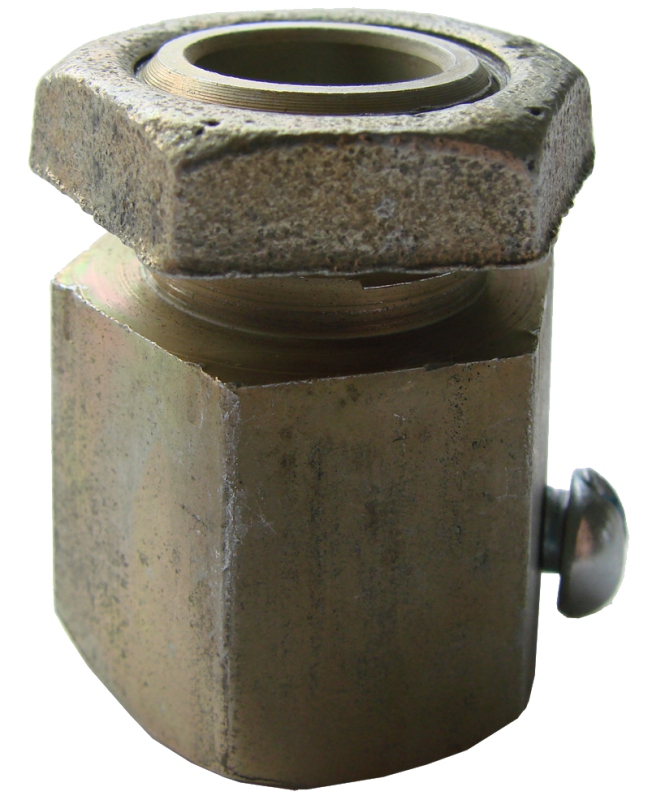

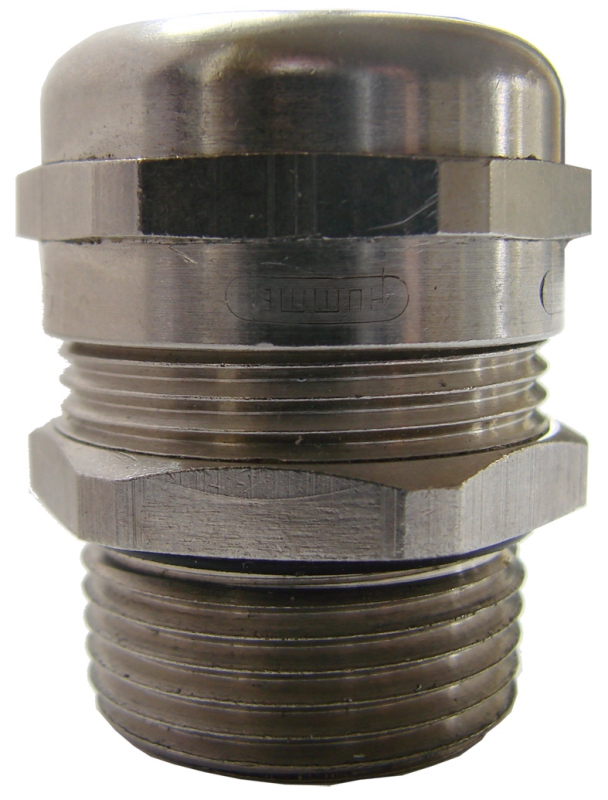

Кабельный ввод «e» Schlemer Для исполнения КР 910001
Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1 910002
Кабельный ввод Hummel HSK-M-Ex-d NPT3/4" Для исполнения КТ 910004

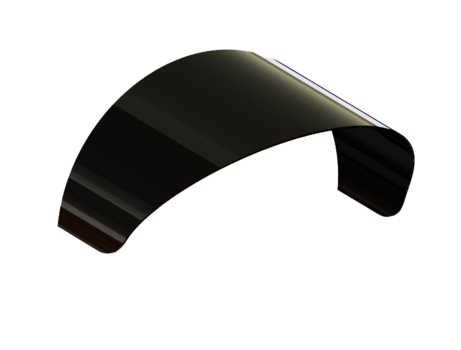

Козырек Эмлайт СС Только для светофоров 930901

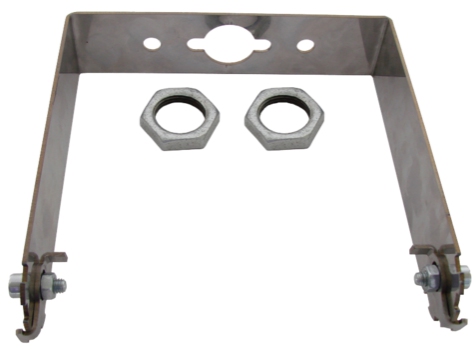

Поворотный подвес Эмлайт Для всех исполнений 950801
Подвес комбинированный Для всех исполнений 960801

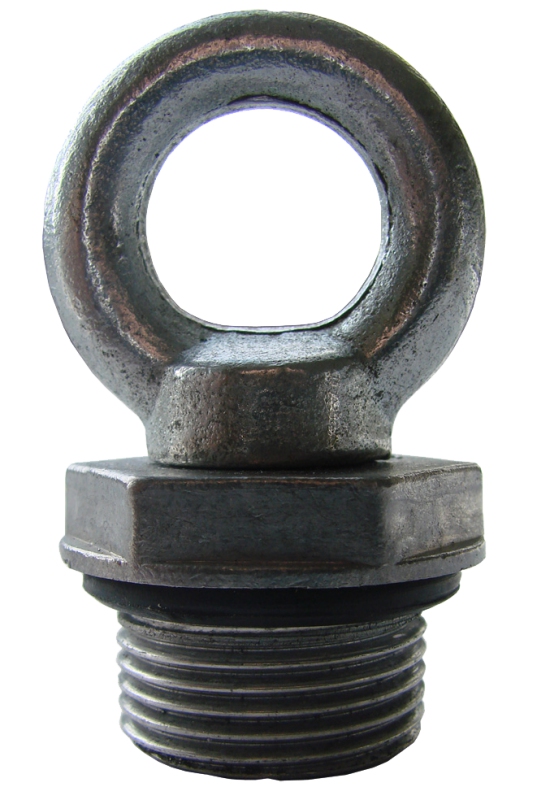

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802

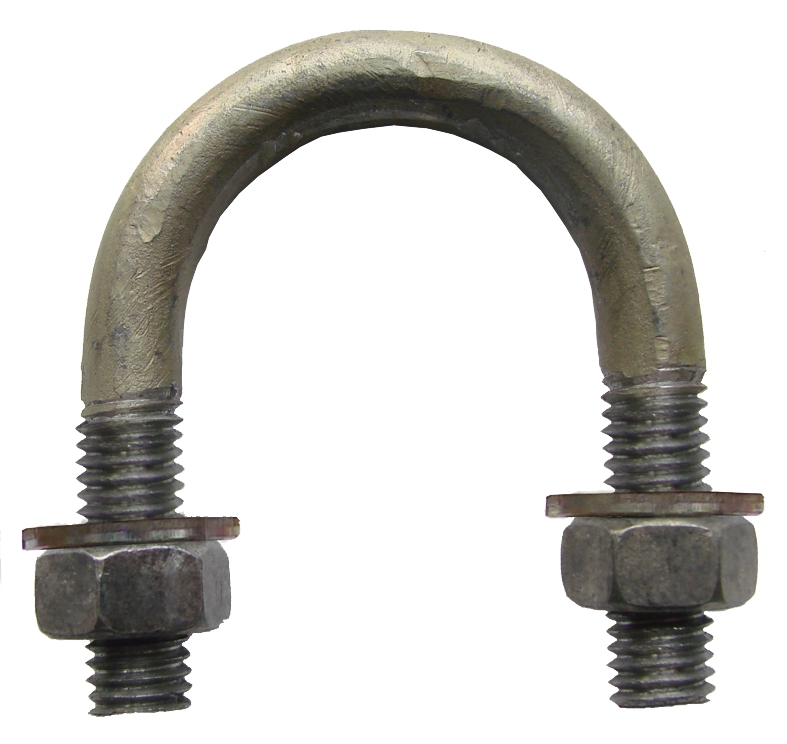

Хомут Эмлайт Для всех исполнений 960803

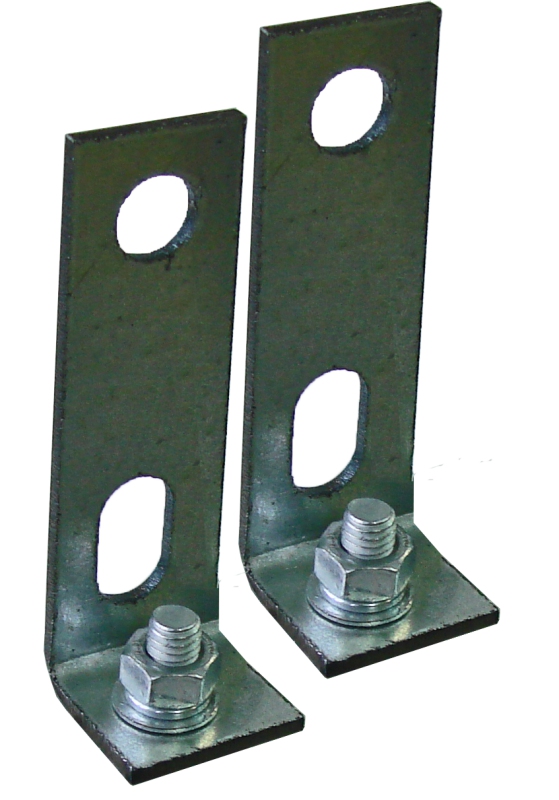

Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

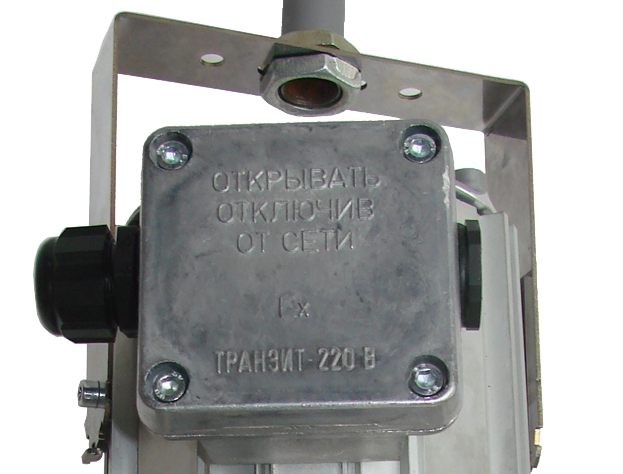

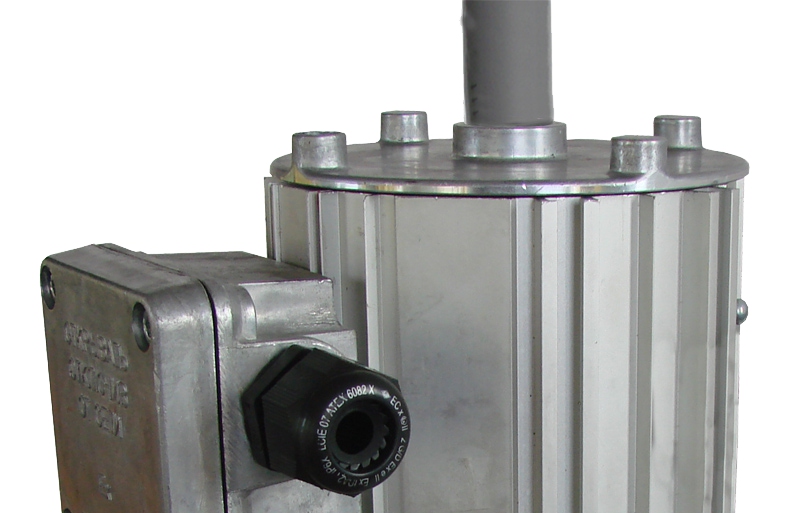

Варианты установки и крепежа

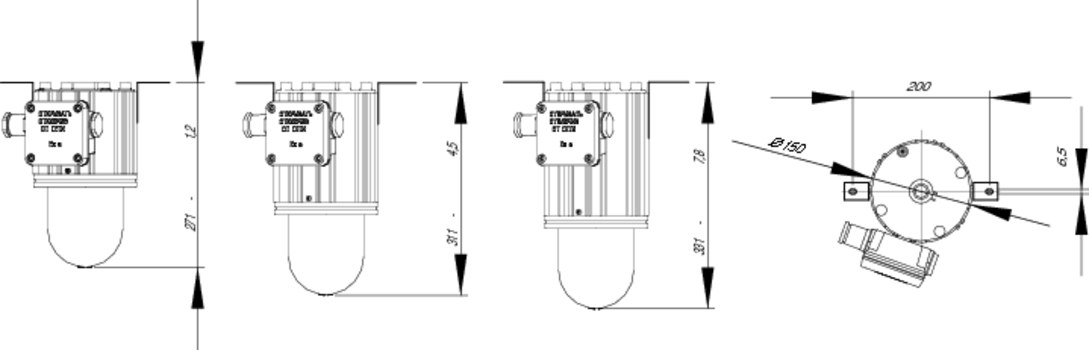

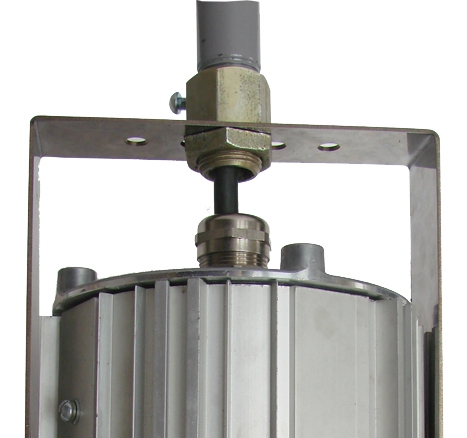

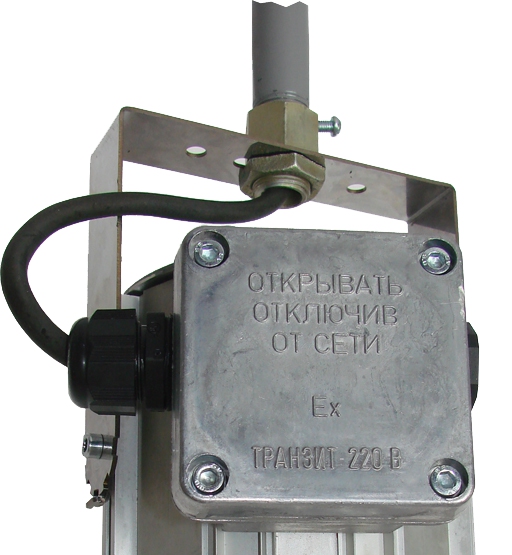

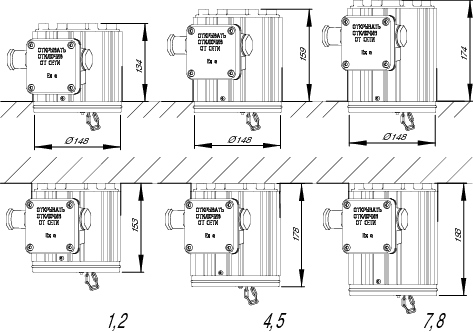

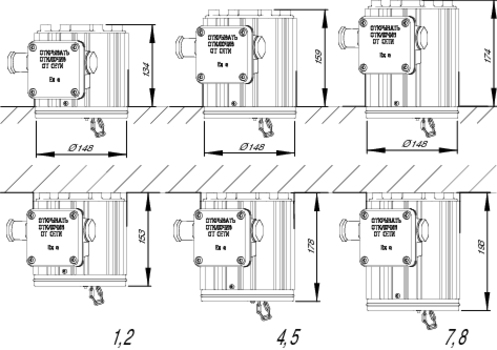

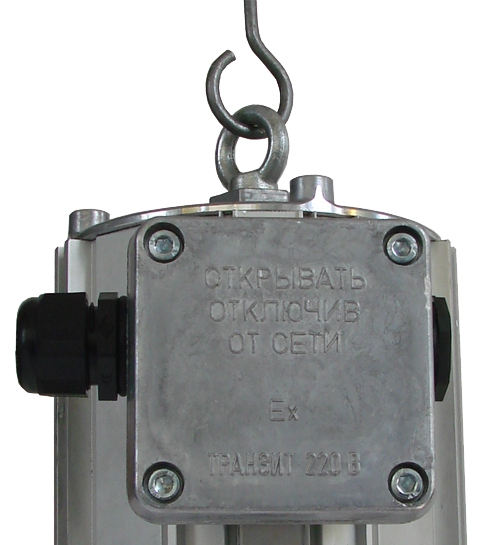

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ

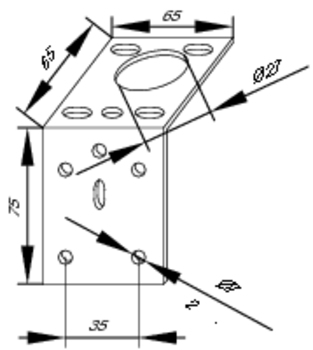

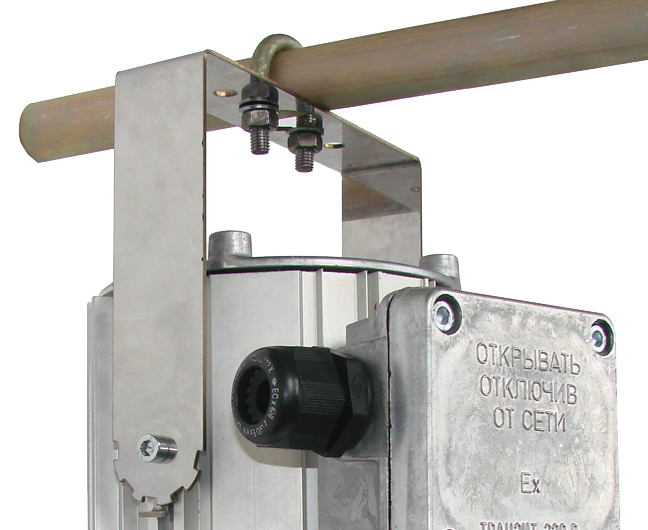

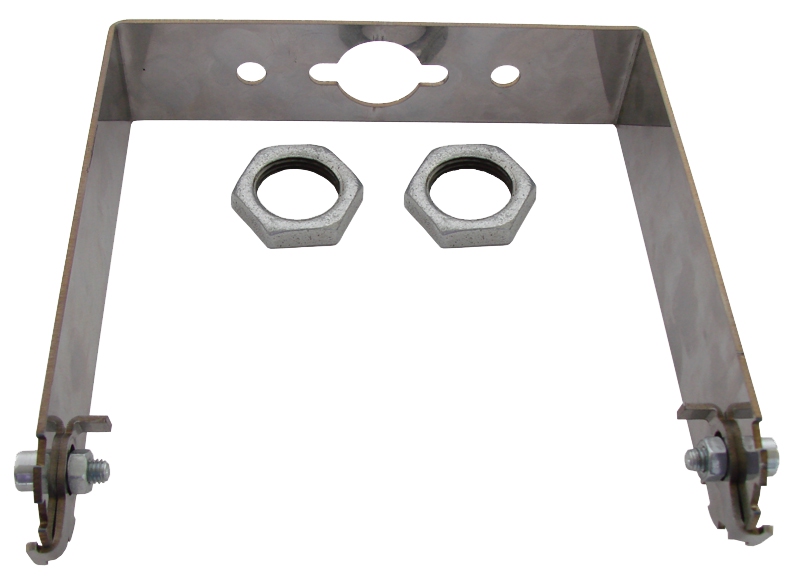

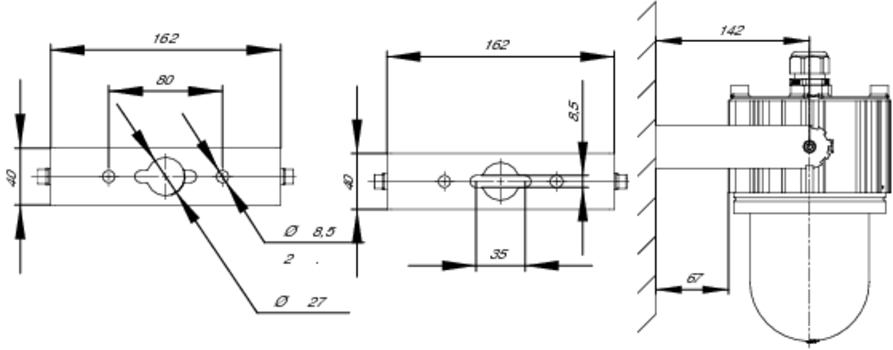

Крепление на хомут (труба ¾") На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса

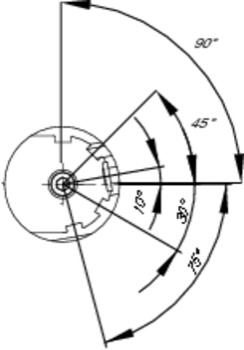

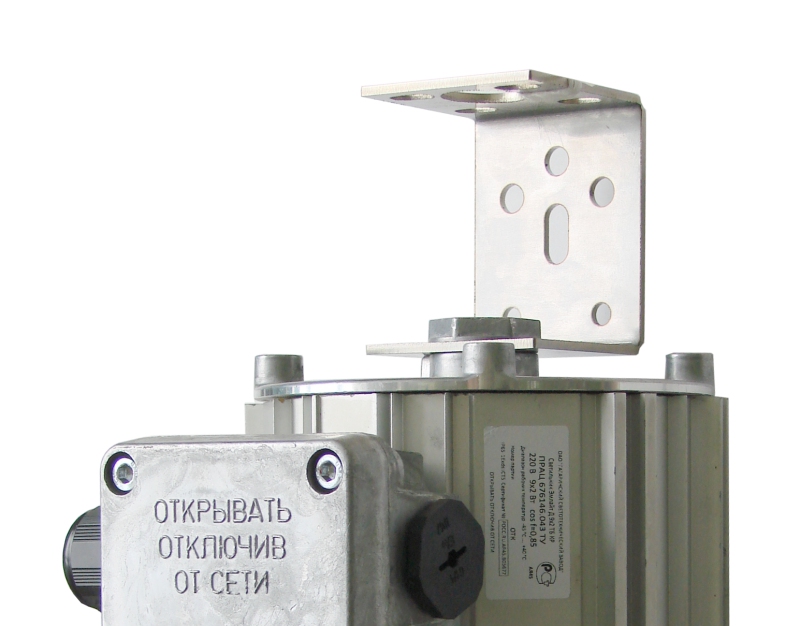

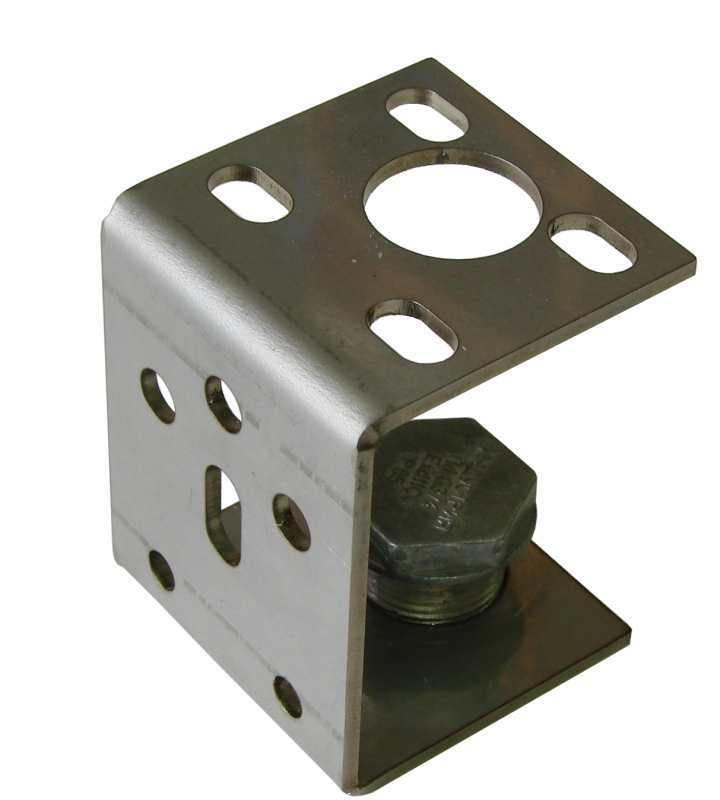

Углы фиксации поворотного подвеса Универсальная скоба Эмлайт

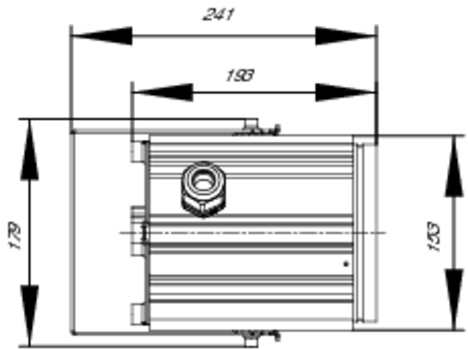

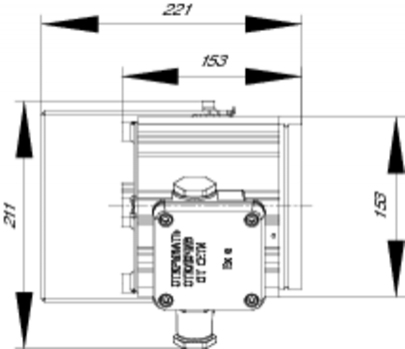

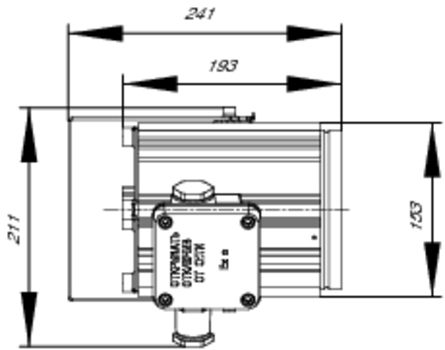

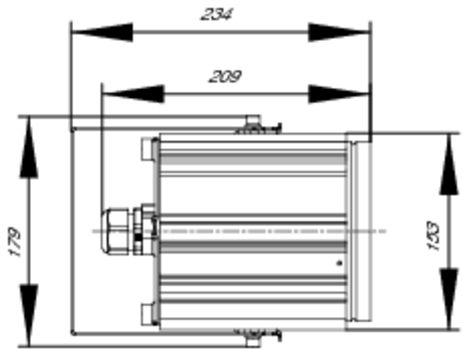

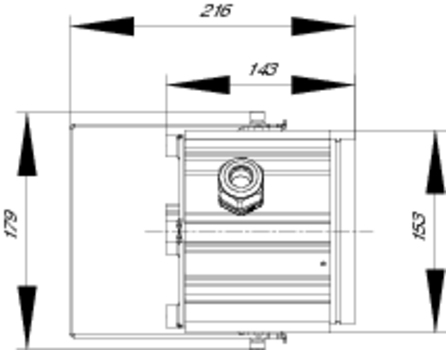

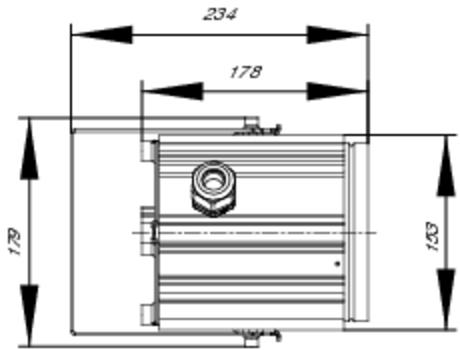

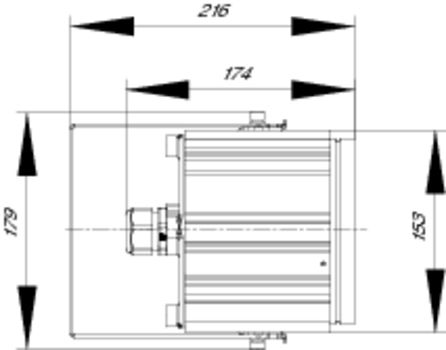

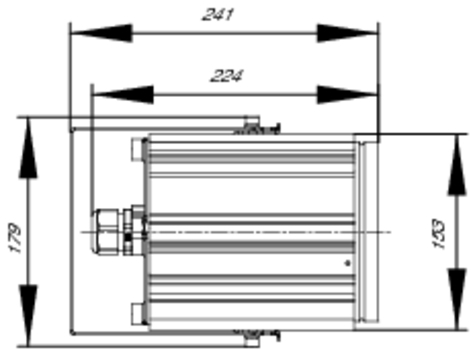

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаМаркировка взрывозащитыТипоразмер
091001 Эмлайт спот Н-100 КР (Е27) 1ExdsIICT5 7
091002 Эмлайт спот Н-100 КТ (Е27) 1ExdIICT5 8
091003 Эмлайт спот Н-100 КМ (Е27) 1ExdIICT5 9

отправить заявку
