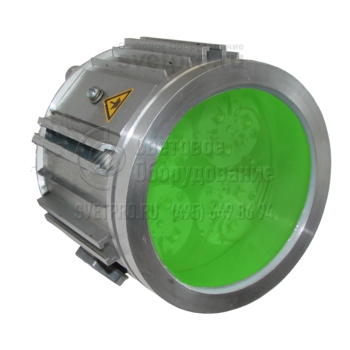

Эмлайт ССН Светофор

Главная > Бренды > Гагаринский СТЗ > Эмлайт ССН Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Цоколь: E27
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт ССН
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

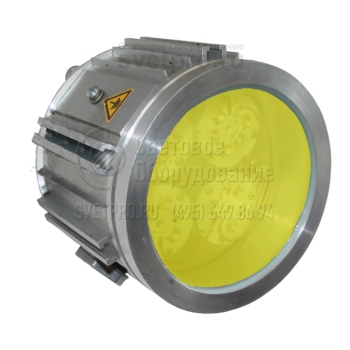

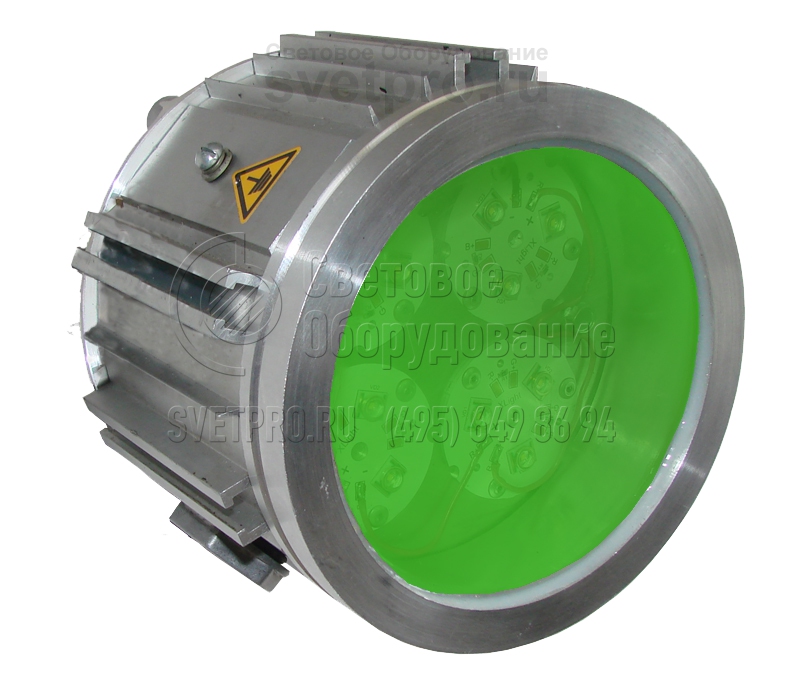

Светильник Светофор Эмлайт ССН характерен для промышленных предприятий, на которых по причине вероятности образования взрывоопасной среды выделяются соответствующие зоны. 1-й уровень взрывоопасного исполнения позволяет эксплуатировать модель в зонах 1 и 2 объектов газовой, нефтеперерабатывающей, текстильной, деревообрабатывающей, химической отрасли.

Модель, выполненная в типоразмере 9, предназначена для прямого ввода кабеля и тупикового монтажа. При установке используется поворотный подвес.

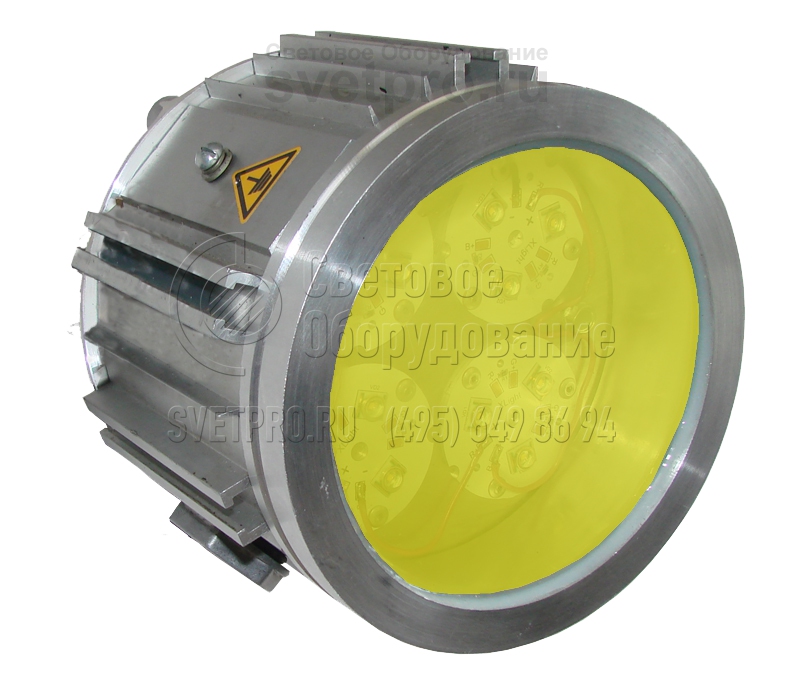

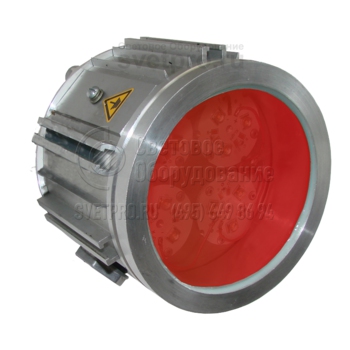

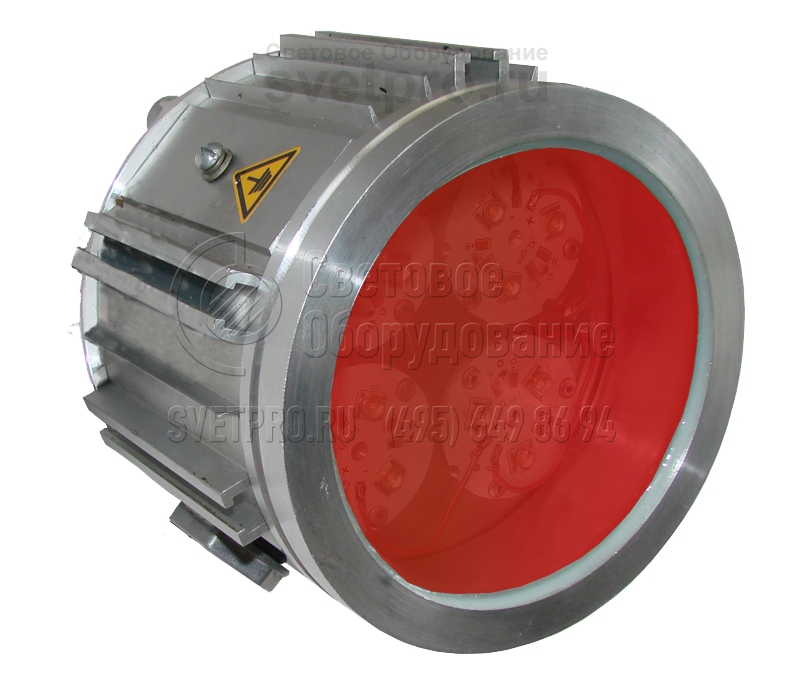

В корпусе изделия установлен патрон Е27. Выбор лампы ведется с учетом габаритов внутреннего отсека и особенностей их работы. Доступные варианты: ЛОН (≤60 Вт), ИКЛЛ, светодиодная лампа. Температурный диапазон зависит от примененного источника света. Модификации выполнены с красным, желтым и зеленым светопропускающим элементом.

Светильник Эмлайт ССН состоит из корпуса, обечайки и крышки. Между собой они объединяются по резьбе, что и обеспечивает взрывонепроницаемость оболочки. При этом реализуется и цель герметичности внутреннего объема. Степень герметичности IP65 исключает влияние на работу компонентов внешней среды.

Конструкция

Светильник «Эмлайт спот» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса 5,5 кг
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый
3‑х жильным круглым кабелем
от Ø9 до Ø16мм, сечением жил
не более 2,5мм2
Защитный угол 30 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

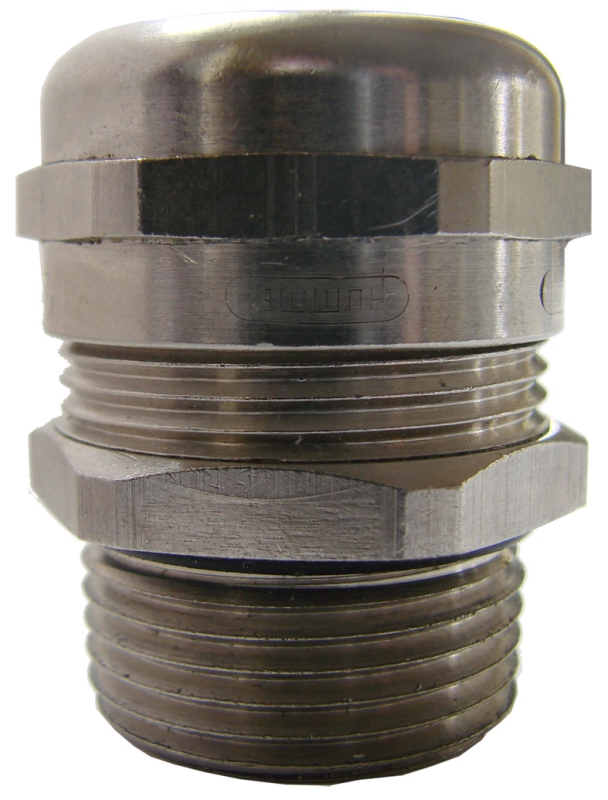

Кабельный ввод «e» Schlemer Для исполнения КР 910001
Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1 910002
Кабельный ввод Hummel HSK-M-Ex-d NPT3/4" Для исполнения КТ 910004

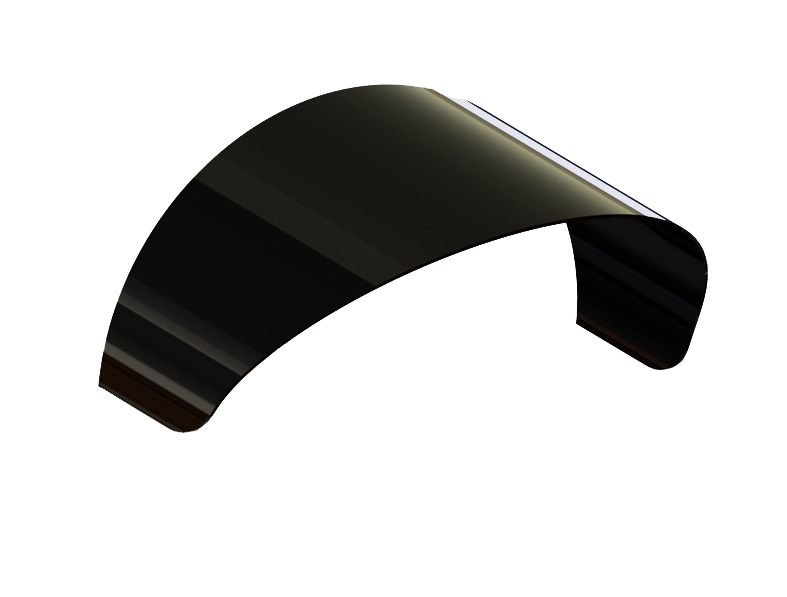

Козырек Эмлайт СС Только для светофоров 930901
Поворотный подвес Эмлайт Для всех исполнений 950801

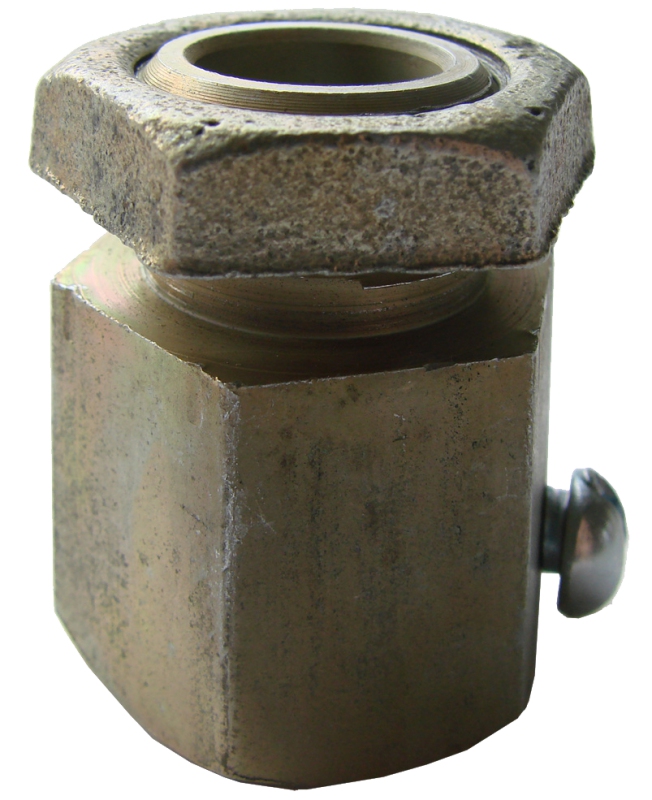

Подвес комбинированный Для всех исполнений 960801

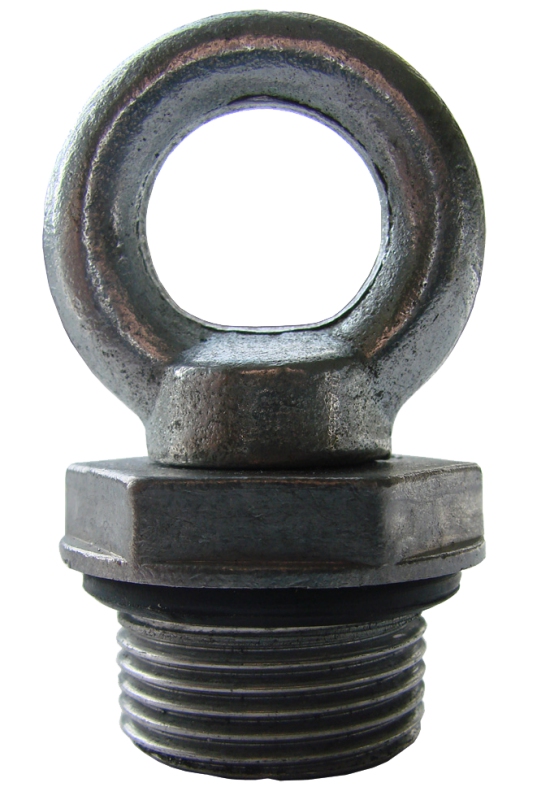

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802

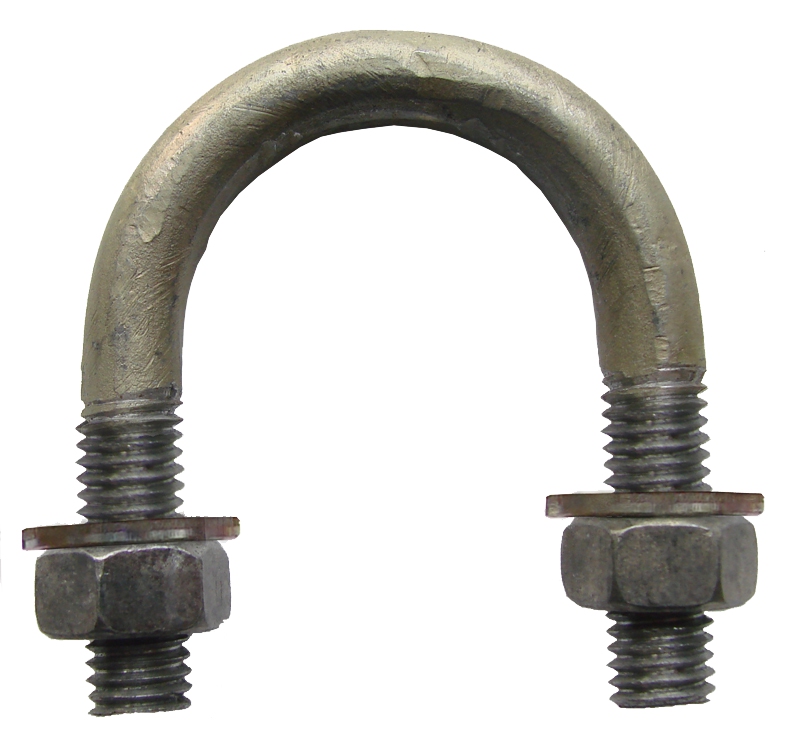

Хомут Эмлайт Для всех исполнений 960803

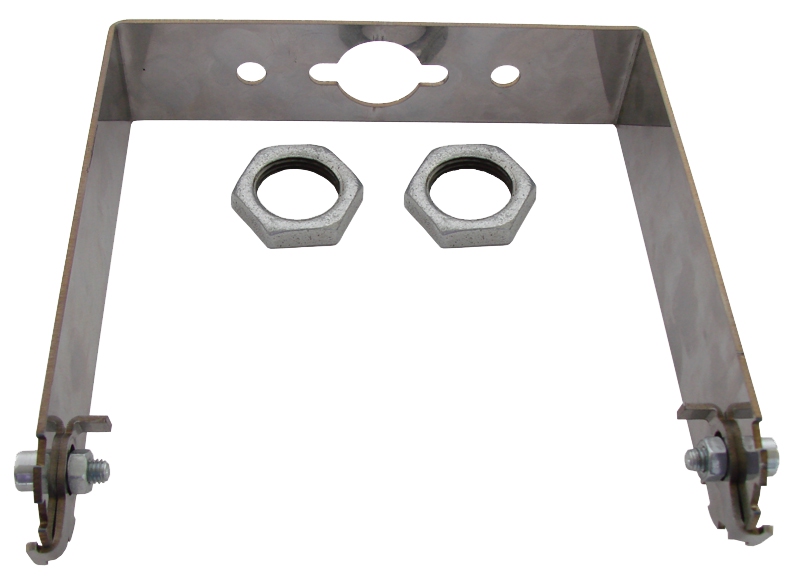

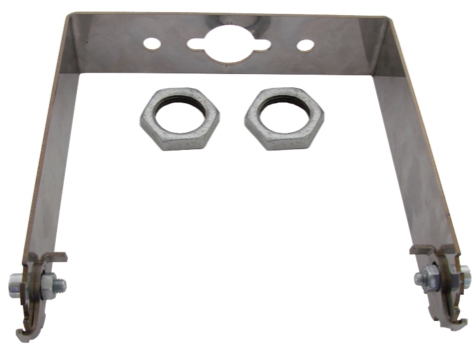

Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

Варианты установки и крепежа

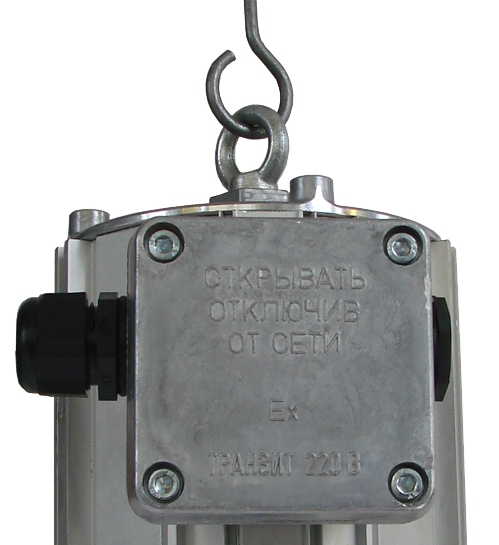

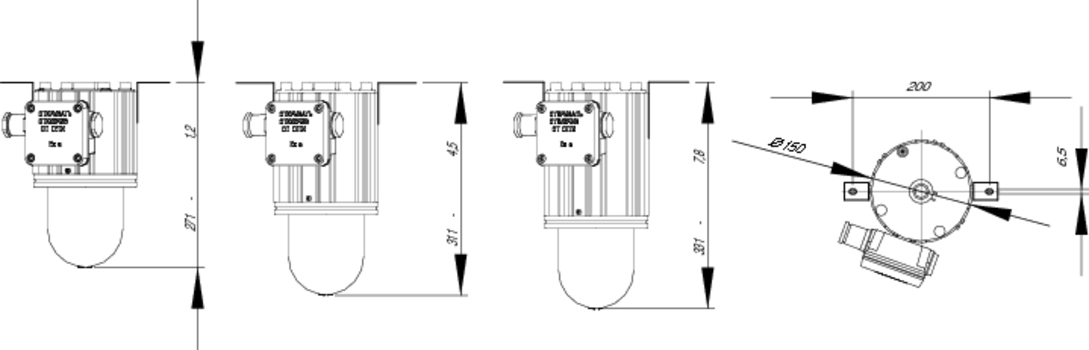

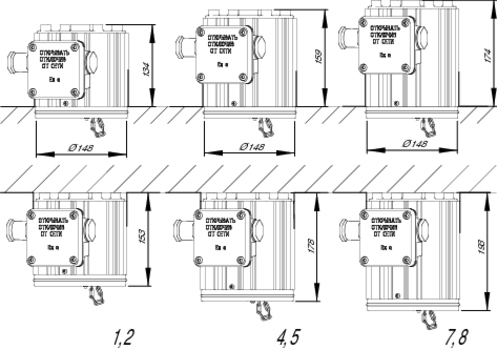

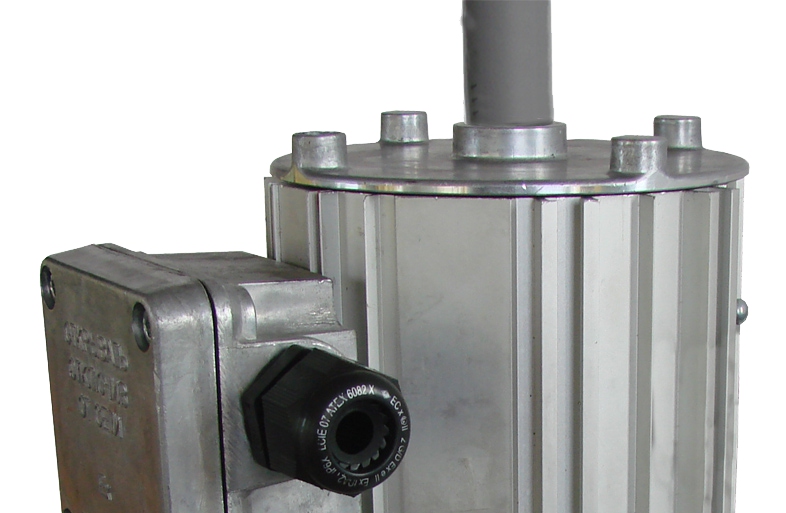

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ

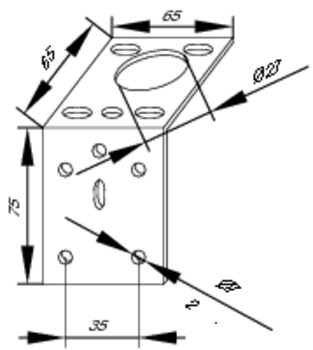

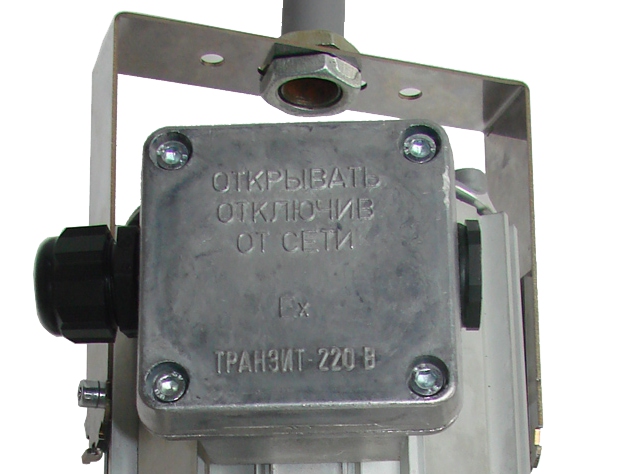

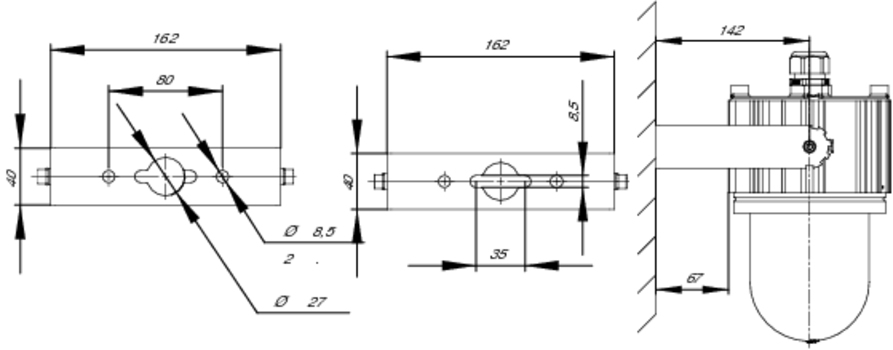

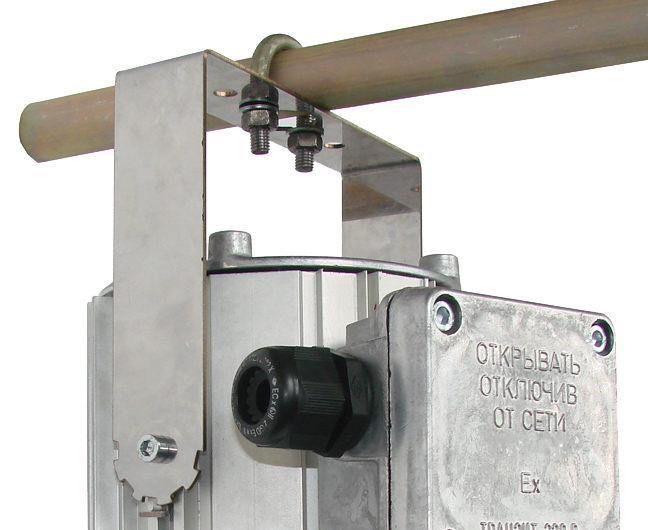

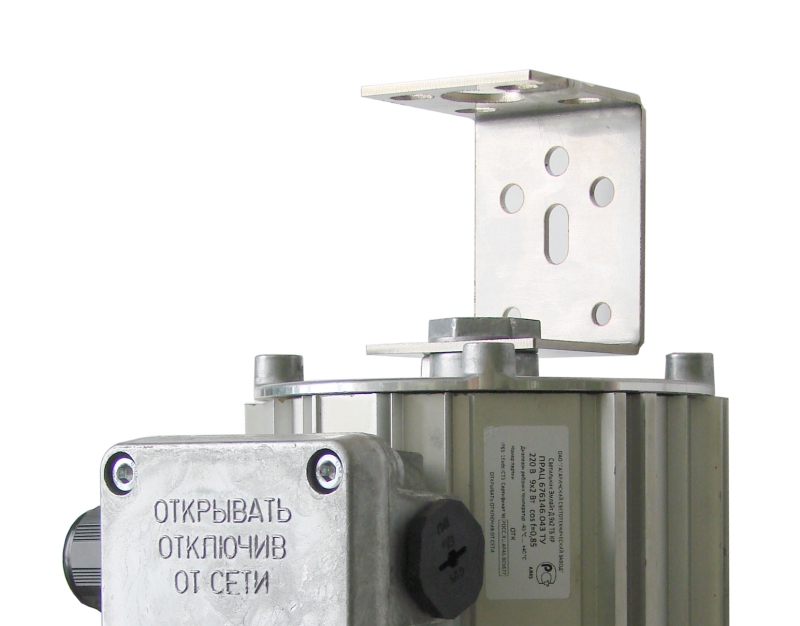

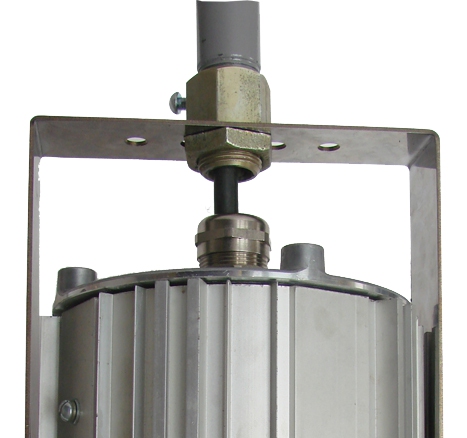

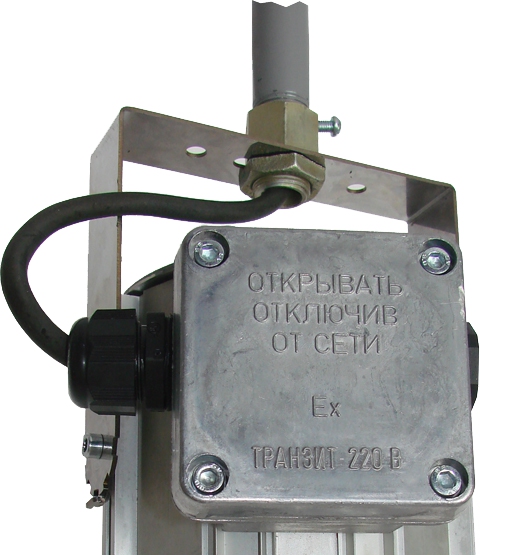

Крепление на хомут (труба ¾") На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса

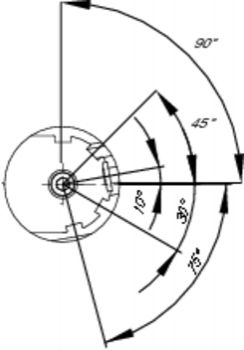

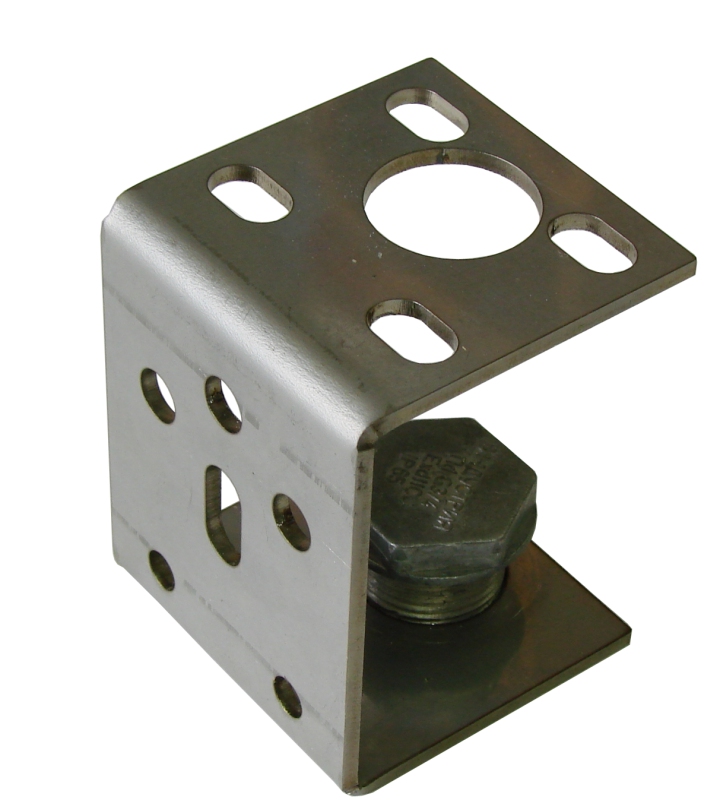

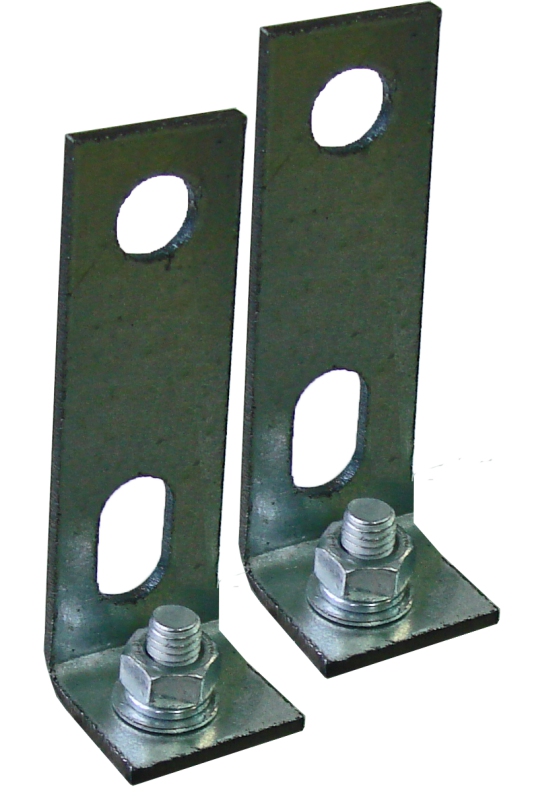

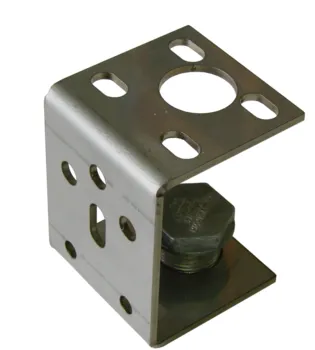

Углы фиксации поворотного подвеса Универсальная скоба Эмлайт

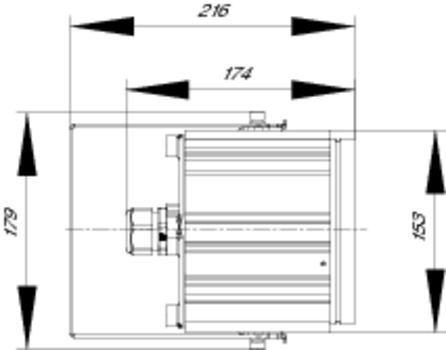

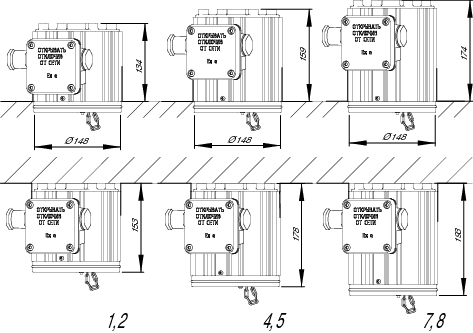

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаТип патронаМаркировка взрывозащитыТипоразмер
091010 Эмлайт ССН (Е27) красный Е27 1ExdIICT5 9
091011 Эмлайт ССН (Е27) желтый Е27 1ExdIICT5 9
091012 Эмлайт ССН (Е27) зеленый Е27 1ExdIICT5 9
