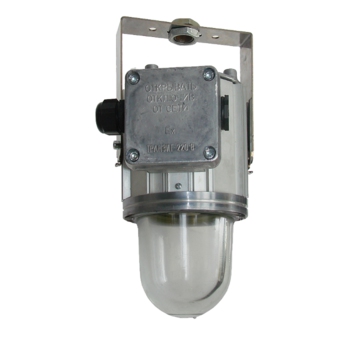

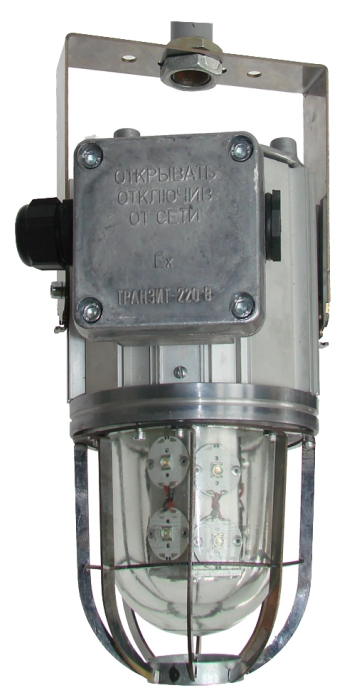

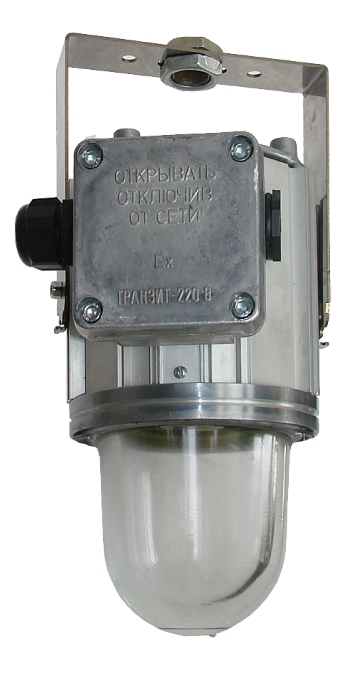

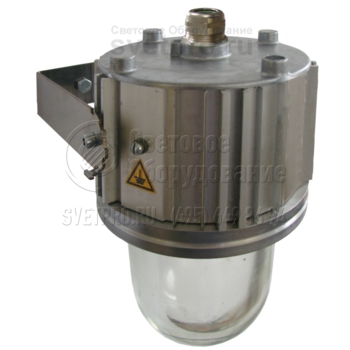

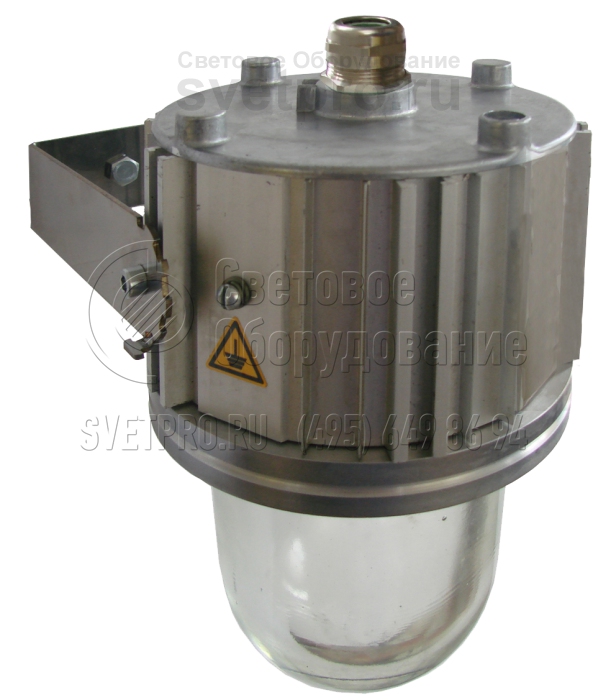

Эмлайт Ж Взрывозащищенный светильник с натриевой лампой

Главная > Бренды > Гагаринский СТЗ > Эмлайт Ж Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Натриевая лампа (ДНаТ)
Цоколь: PG-12-1, E27
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Эмлайт Ж
Мощность: 35-70 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Эмлайт Ж применяются на объектах газовой, нефтяной, деревообрабатывающей отрасли промышленности, лакокрасочных, химических, текстильных предприятиях. Уровень взрывозащиты поддерживает безопасность работ в 1-й и 2-й зонах, на которых способна образоваться взрывоопасная среда.

Поворотный подвес входит в базовую комплектацию, для которой характерно тупиковое подключение. Другие виды креплений входят в комплект поставки по заявке. Транзитное подключение доступно для конструктивных версий КР и КТ.

В модельном ряду представлены три модификации: КР – с вводной коробкой с видом взрывозащиты «s», КТ и КМ – для прямого ввода кабеля. Изделия отличает мощность натриевых ламп: 35 и 70 Вт и тип цоколя: винтовой Е27 и штырьковый PG12-1. Использование светильника в широком диапазоне температур (-45°С – +40°С) предопределяет источник света.

Корпус, обечайка (неразделимый узел со светопропускающим колпаком) и крышка объединены резьбой, что обеспечивает взрывонепроницаемость оболочки. Конструктивные материалы: алюминий и ударопрочное стекло. Герметичность конструктивной формы – IP65.

Конструкция

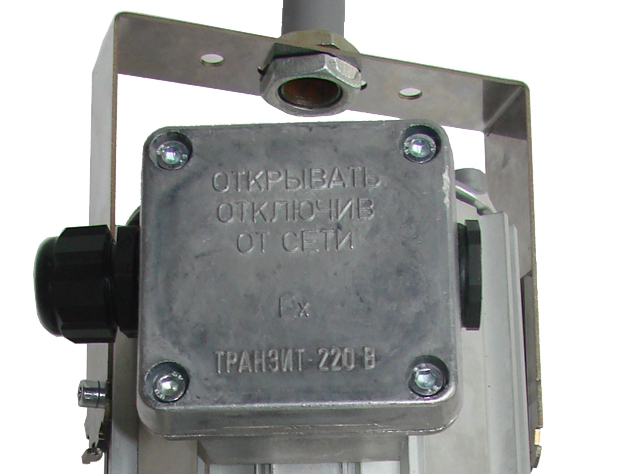

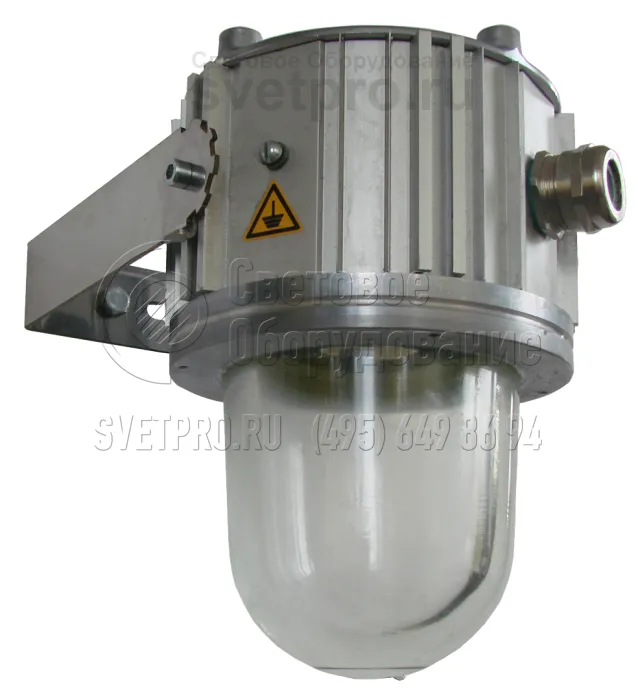

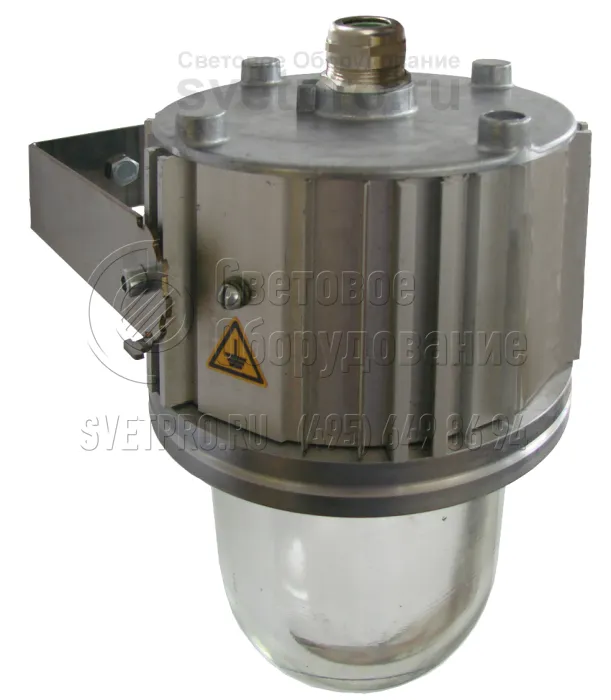

Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.

Комплект поставки

В базовом варианте светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса 7,2 кг
Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2, для автомобильных M18
Монтаж транзитный или тупиковый 3 х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 (добавить букву «т» в слове «транзитный», убрать лишние переносы и табуляции, формат текста «по ширине»)
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

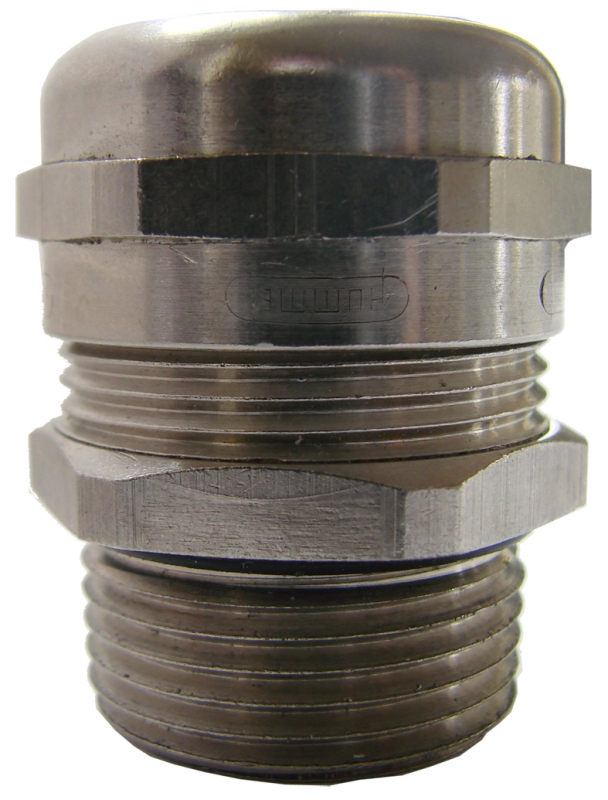

Кабельный ввод «e» Schlemer Для исполнения КР 910001
Кабельный ввод «е УХЛ1»* Для исполнения КР УХЛ1 910002
Кабельный ввод HummelHSK-M-Ex-dNPT3/4" Для исполнения КТ 910004

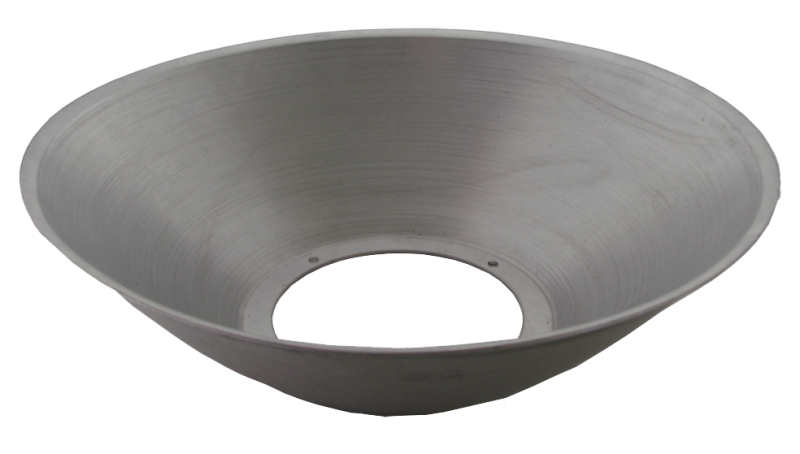

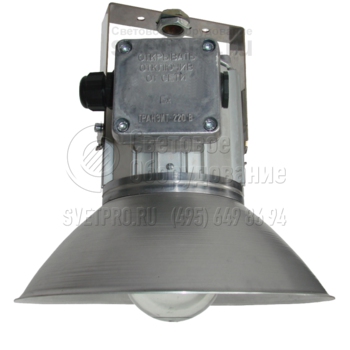

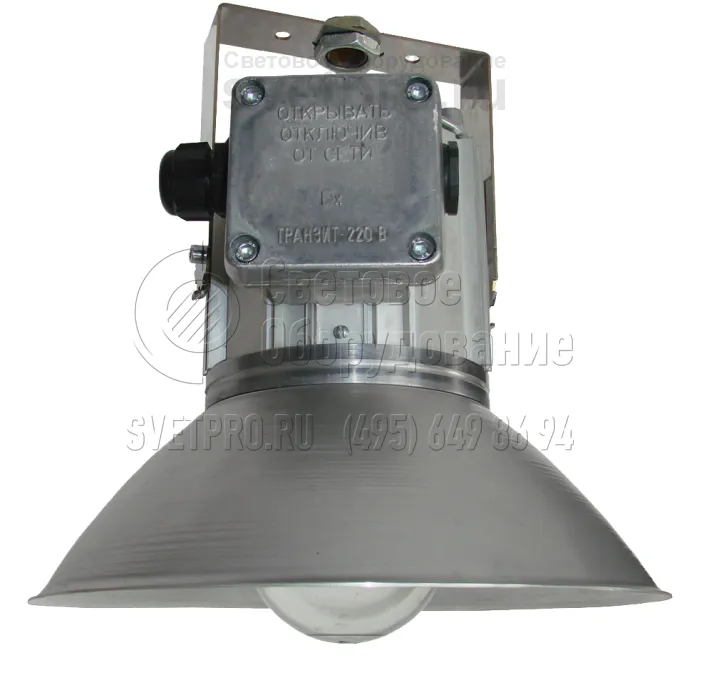

Отражатель Эмлайт Для всех исполнений 930801

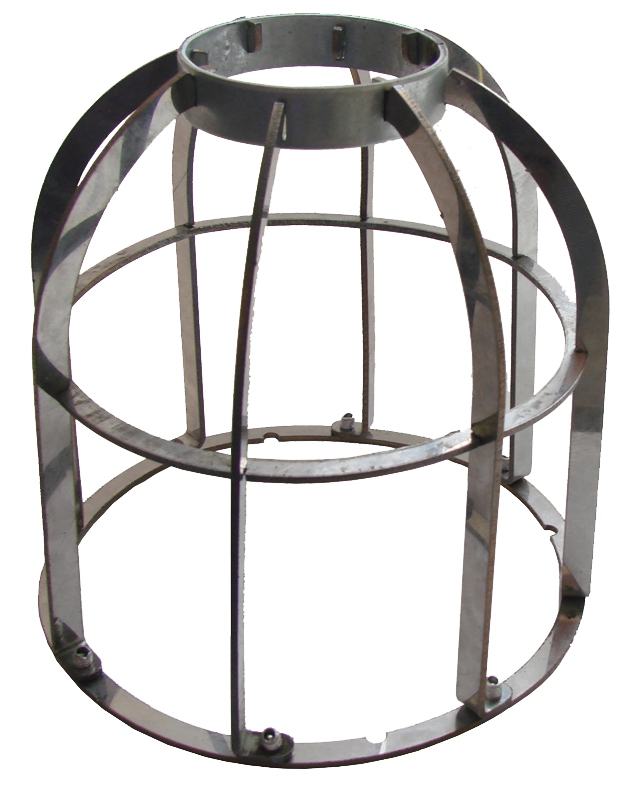

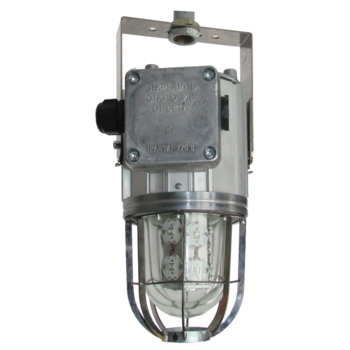

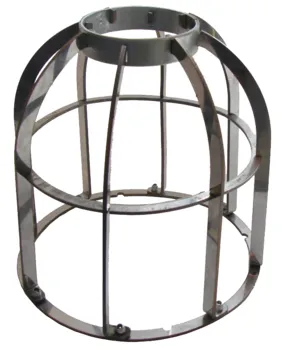

Решетка Эмлайт Для всех исполнений 940801

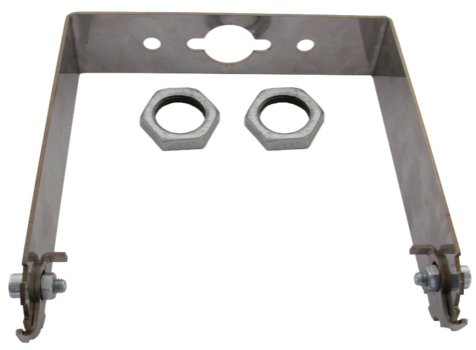

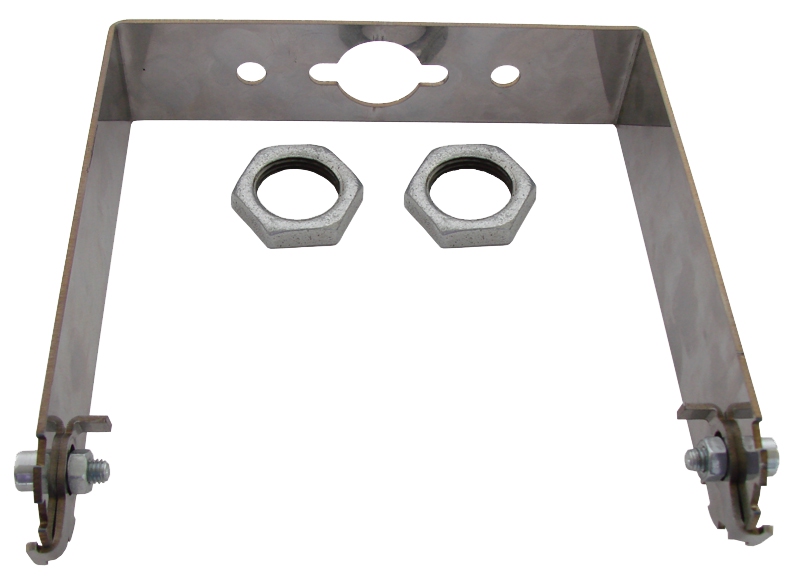

Поворотный подвес Эмлайт Для всех исполнений 950801

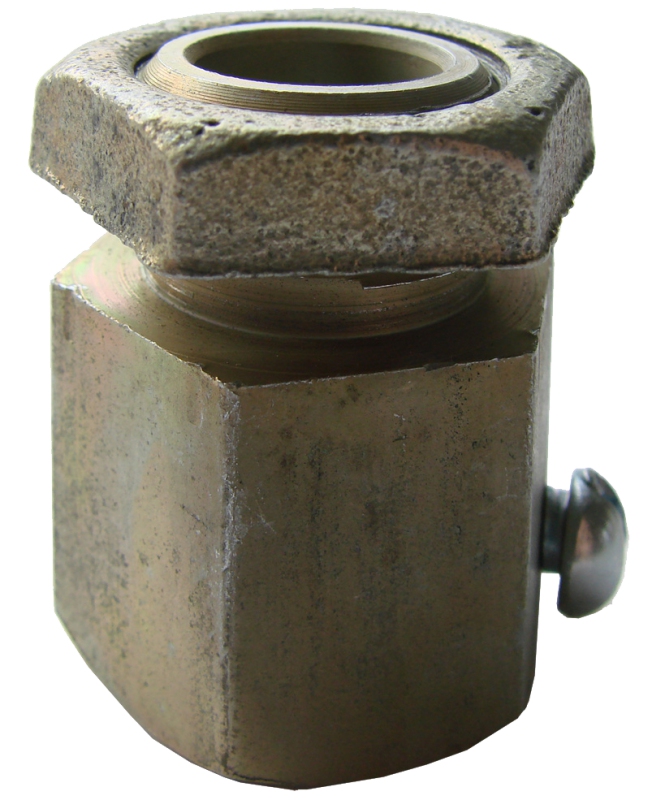

Подвес комбинированный Для всех исполнений 960801

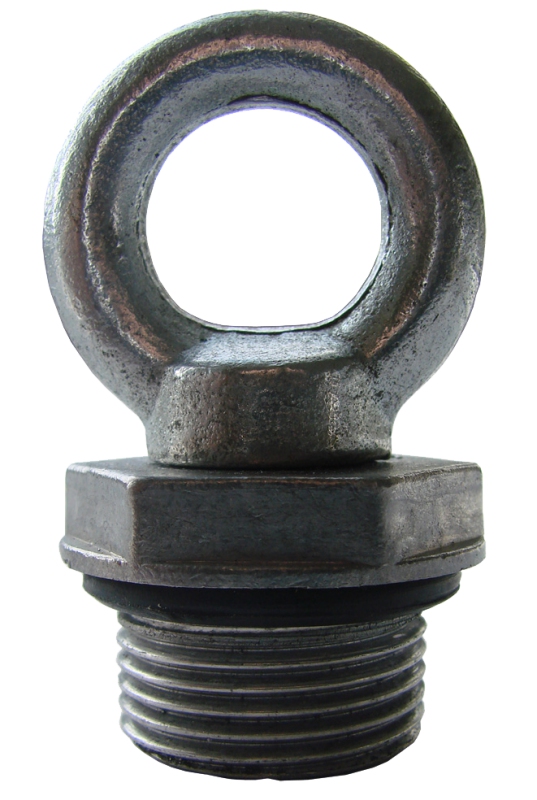

Подвес с рым-болтом Эмлайт Для исполнений КР, КТ (Рым-болт М8 ГОСТ4751-73) 960802

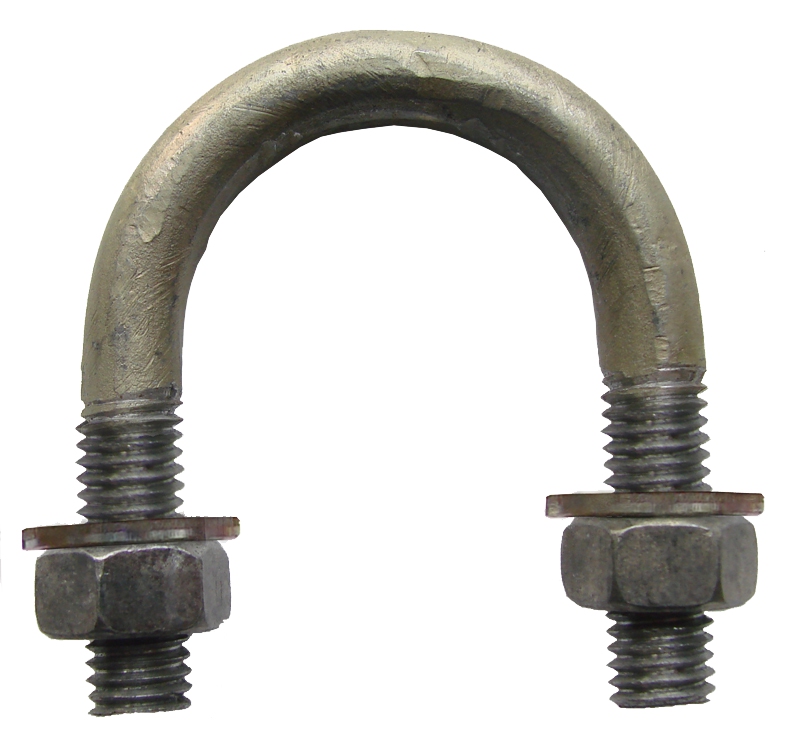

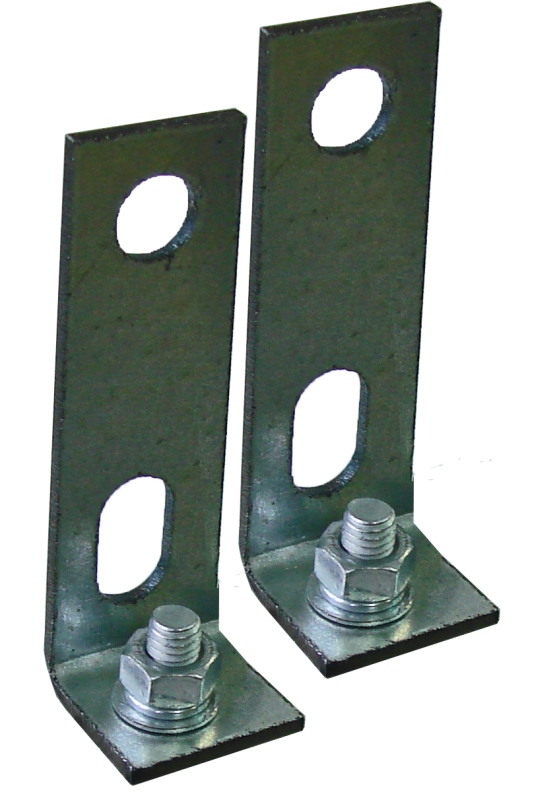

Хомут Эмлайт Для всех исполнений 960803

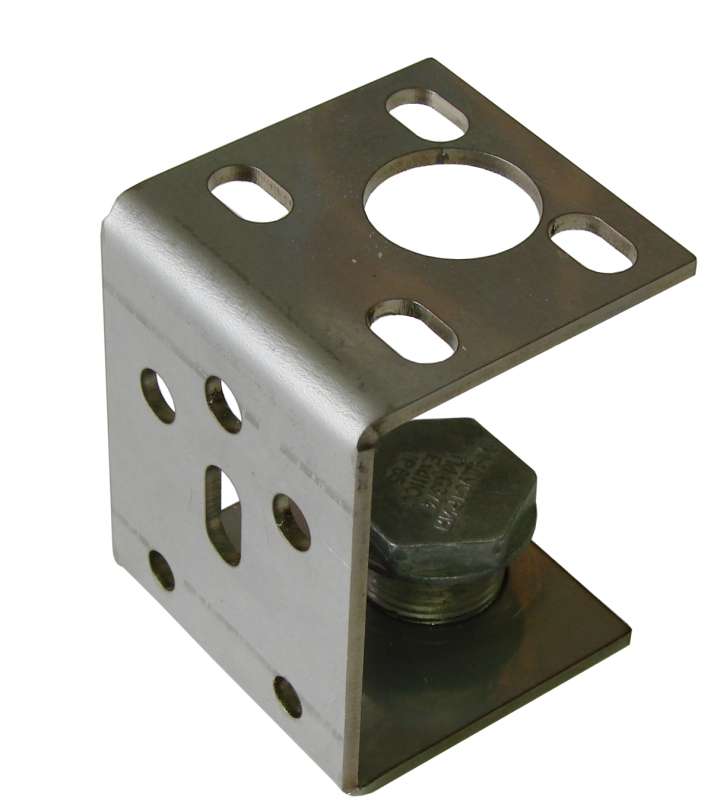

Универсальная скоба Эмлайт Для исполнений КР, КТ 960804
Встраиваемый подвес Эмлайт Для исполнений КР, КТ 960805

Варианты установки и крепежа

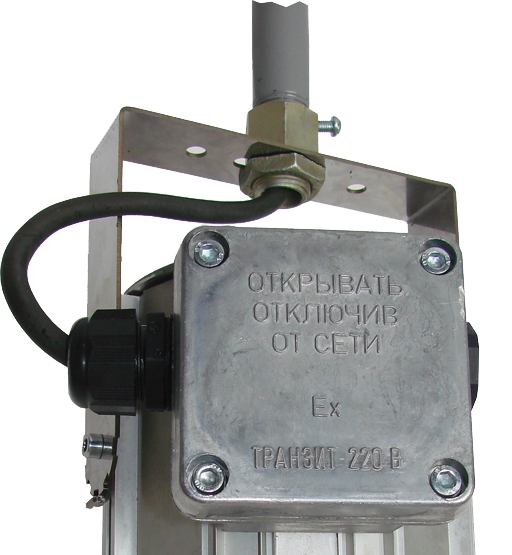

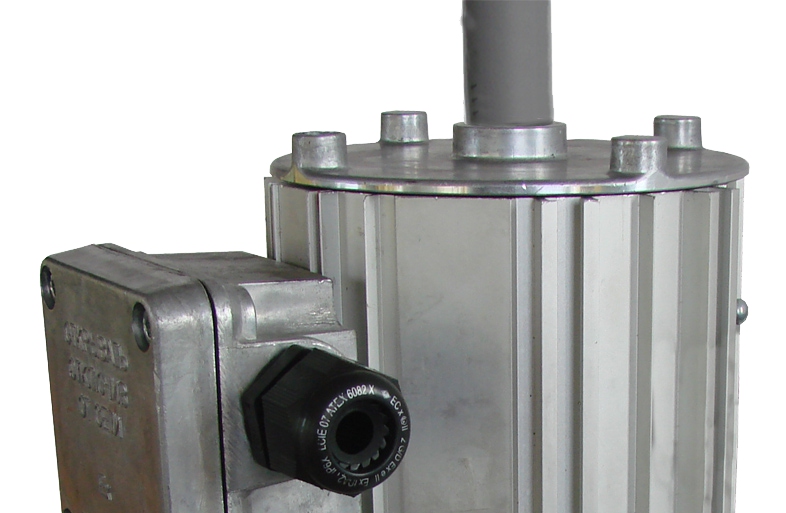

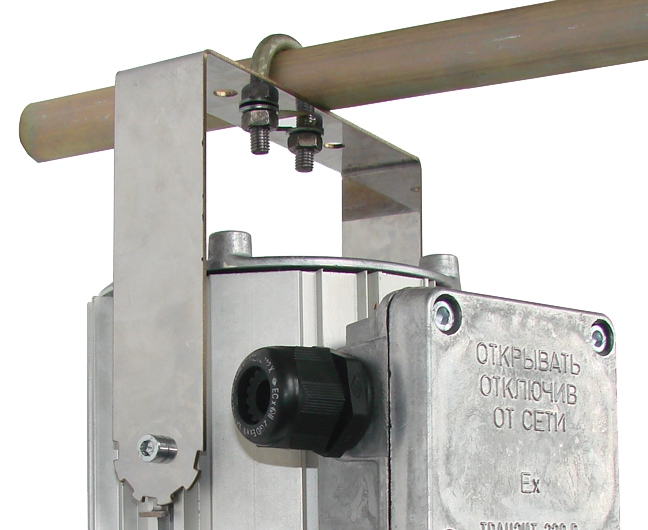

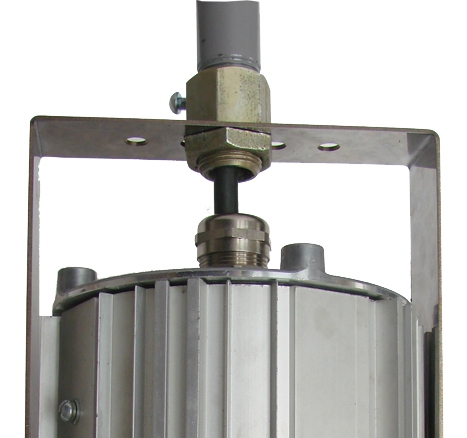

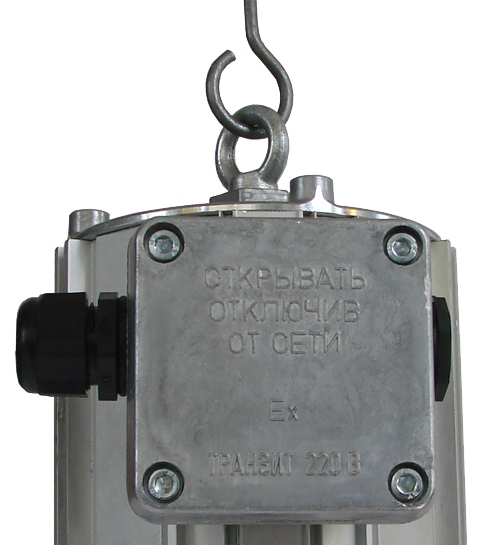

Крепление и присоединительные размеры встраиваемого подвеса. Только для исполнений КР, КТ Крепление на подвес с рым-болтом. Только для исполнений КР, КТ Крепление на трубу ¾" Крепление на трубу 3/4". Наружная прокладка кабеля. Только для исполнений КР, КТ Крепление на хомут (труба ¾")

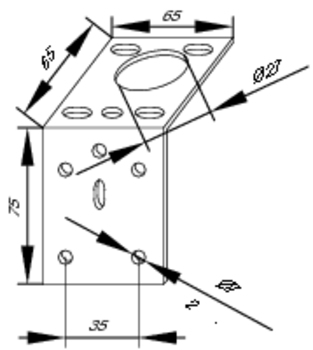

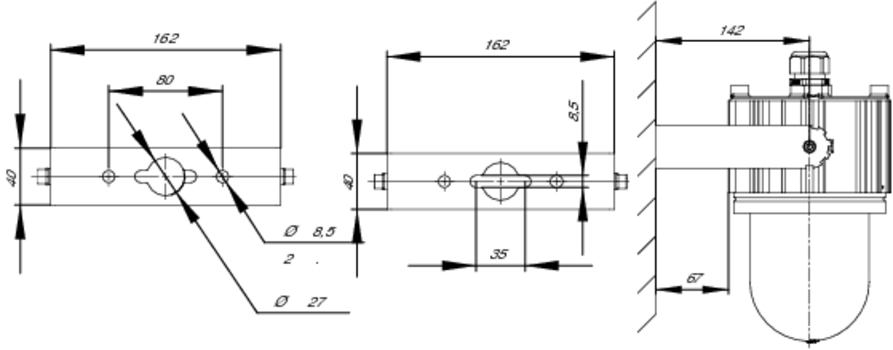

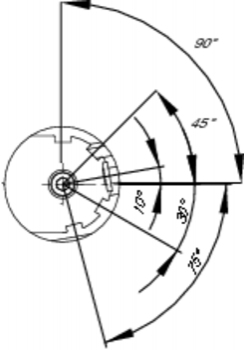

На комбинированном подвесе На поворотном подвесе Присоединительные размеры для поворотного подвеса Размеры универсальной скобы подвеса Углы фиксации поворотного подвеса

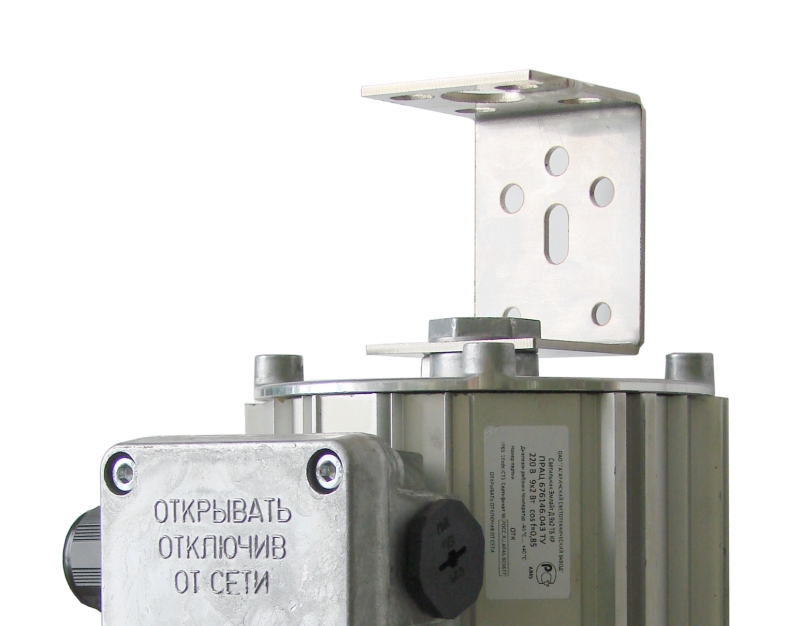

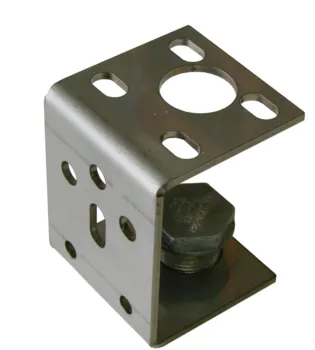

Универсальная скоба Эмлайт

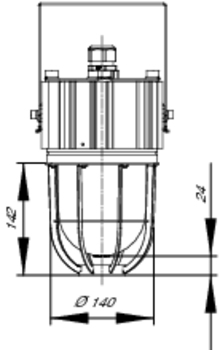

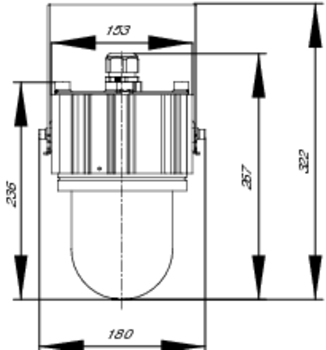

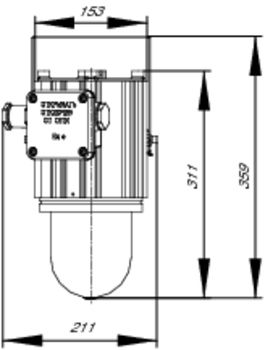

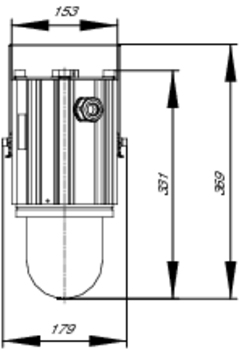

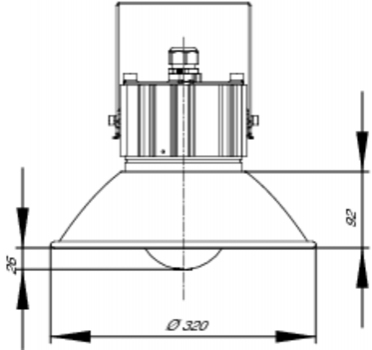

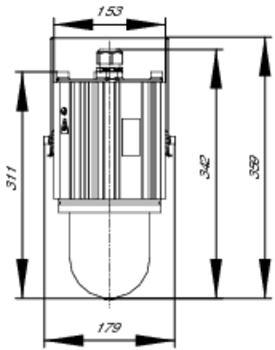

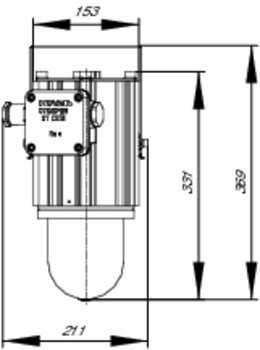

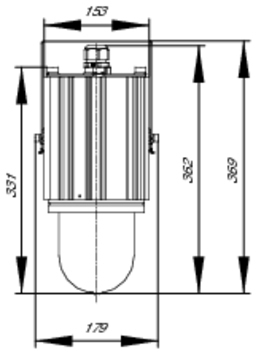

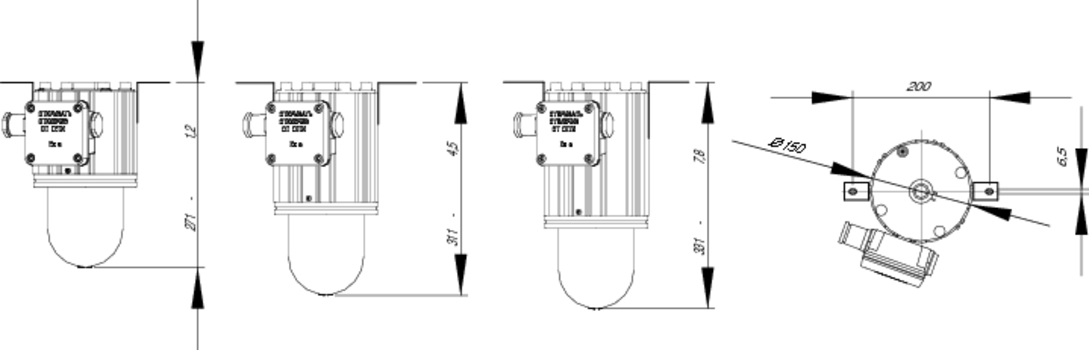

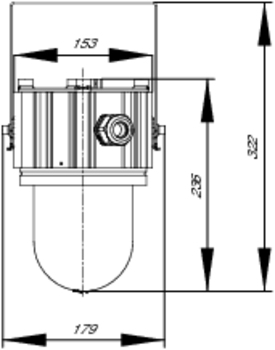

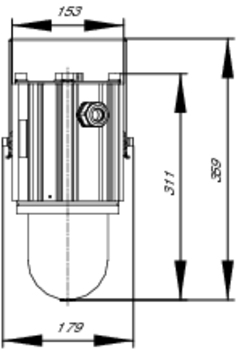

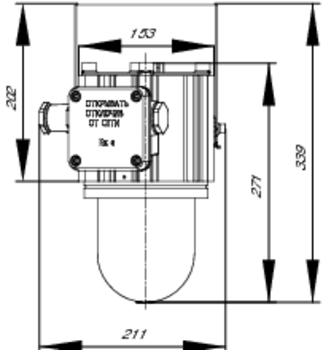

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыДиапазон рабочих температурНаличие ЭПРАТипоразмер
083001 Эмлайт Ж-35 КР (PG12-1) ДНаТ-35, PG12-1 1ExdsIICT5 -45°С…+40°С нет 4
083002 Эмлайт Ж-35 КТ (PG12-1) ДНаТ-35, PG12-1 1ExdIICT5 -45°С…+40°С нет 5
083003 Эмлайт Ж-35 КМ (PG12-1) ДНаТ-35, PG12-1 1ExdIICT5 -45°С…+40°С нет 6
083005 Эмлайт Ж-35 Э КР (PG12-1) ДНаТ-35, PG12-1 1ExdsIICT5 -45°С…+40°С есть 4
083006 Эмлайт Ж-35 Э КТ (PG12-1) ДНаТ-35, PG12-1 1ExdIICT5 -45°С…+40°С есть 5
083007 Эмлайт Ж-35 Э КМ (PG12-1) ДНаТ-35, PG12-1 1ExdIICT5 -45°С…+40°С есть 6
083008 Эмлайт Ж-70 КР (Е27) ДНаТ-70, Е27 1ExdsIICT5 -45°С…+40°С нет 4
083009 Эмлайт Ж-70 КТ (Е27) ДНаТ-70, Е27 1ExdIICT5 -45°С…+40°С нет 5
083010 Эмлайт Ж-70 КМ (Е27) ДНаТ-70, Е27 1ExdIICT5 -45°С…+40°С нет 6
083011 Эмлайт Ж-70 КМ (Е27) УХЛ1 ДНаТ-70, Е27 1ExdIICT5 -60°С…+40°С нет 6
083012 Эмлайт Ж-70 Э КР (Е27) ДНаТ-70, Е27 1ExdsIICT5 -45°С…+40°С есть 4
083013 Эмлайт Ж-70 Э КТ (Е27) ДНаТ-70, Е27 1ExdIICT5 -45°С…+40°С есть 5
083014 Эмлайт Ж-70 Э КМ (Е27) ДНаТ-70, Е27 1ExdIICT5 -45°С…+40°С есть 6
