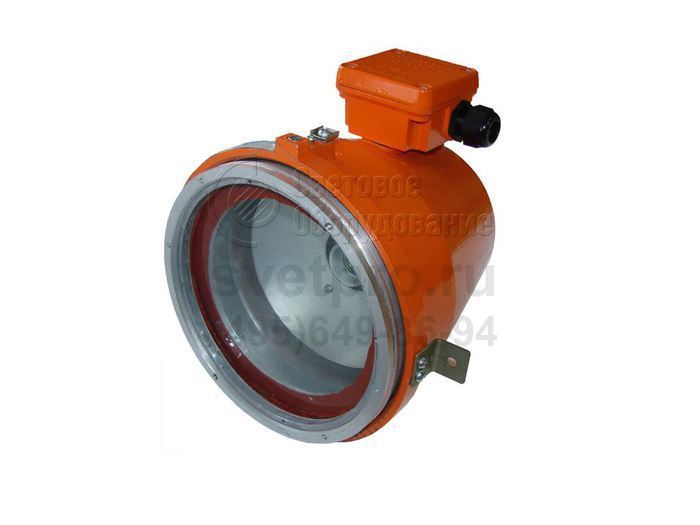

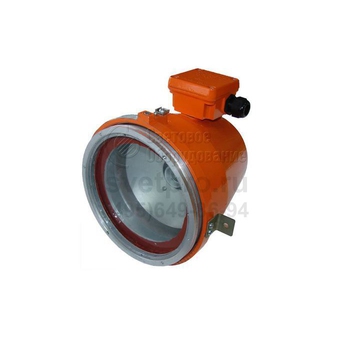

ФСП03-АО-02 Светильник аварийного освещения

Главная > Бренды > Гагаринский СТЗ > ФСП03-АО-02 Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Компактная люминесцентная лампа (КЛЛ)
Цоколь: GX24q3
Номинальное напряжение: ~220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ФСП03-АО-02
Мощность: 26 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ФСП03-АО-02 применяются для реализации аварийного освещения на промышленных предприятиях, на территориях которых вероятно образование взрывоопасной среды. Изделия устанавливаются в зонах 1 и 2 нефтяных, химических, деревообрабатывающих, лакокрасочных, текстильных производств.

Модель подвешивается на монтажный профиль, трубу с использованием универсальной скобы и комбинированного подвеса, крепится на серьге, поворотном подвесе, встраивается. Вводная коробка в базовом варианте имеет один ввод и пробку, но доступно и транзитное подключение.

Две модификации с КЛЛ мощностью 26 Вт отличаются типом клеммных колодок (обычные и WAGO). Текст и фон светового табло указывается при заказе.

1-й уровень взрывозащиты обеспечен взрывонепроницаемой оболочкой повышенной надежности. Детали корпуса отлиты из алюминиевого сплава, чем обеспечена наружная защита от агрессивной среды. Боросиликатное стекло встроено в металлическое кольцо, образуя неразъемную конструкцию. Резьбовой лабиринт объединяет детали. Резиновое уплотнительное кольцо препятствует влиянию на работу светильника ФСП03-АО-02 пыли и атмосферной влаги (IP65).

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.

Общие технические характеристики

Коэффициент мощности 0,85
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 9
Срок службы 10 лет

Пример записи для заказа - 035030 Светильник ФСП03-АО-02

Пример записи для заказа - 035035 Табло ФСП03-АО-02
Текст – «ПОЖАР», цвет букв – черный, фон красный»

В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.

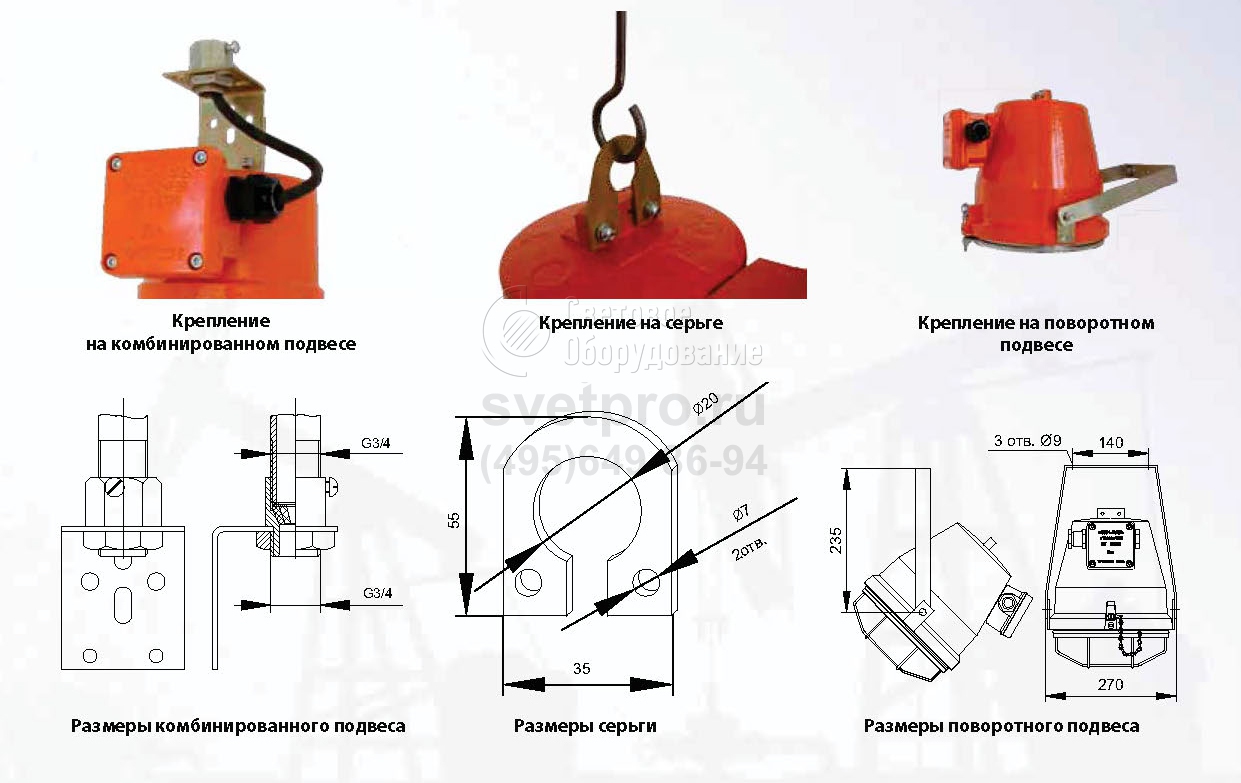

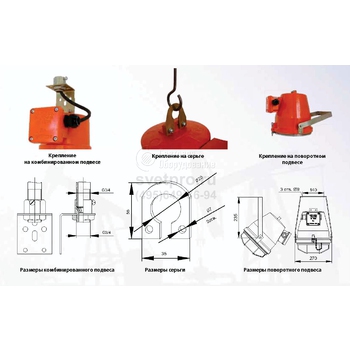

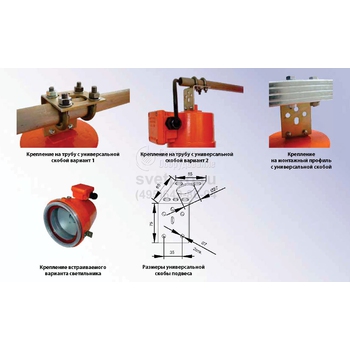

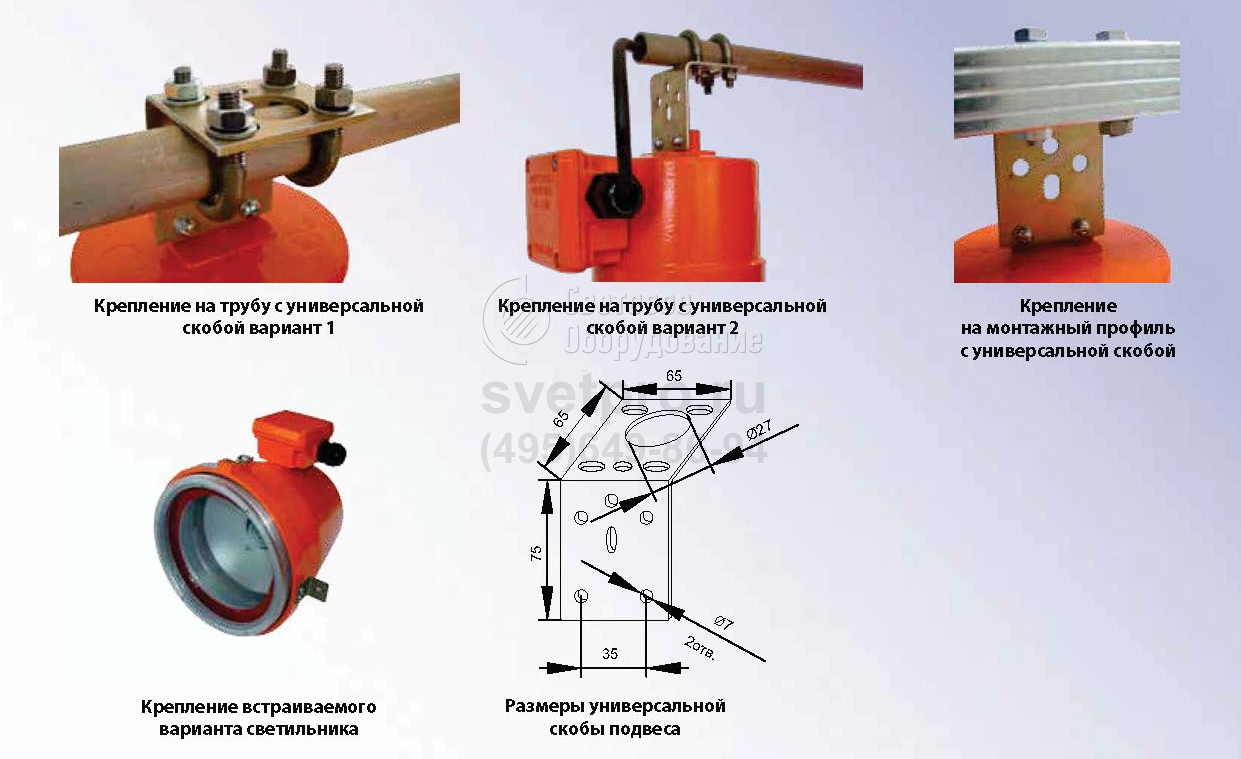

Варианты установки и крепежа

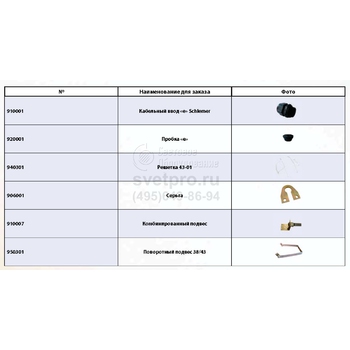

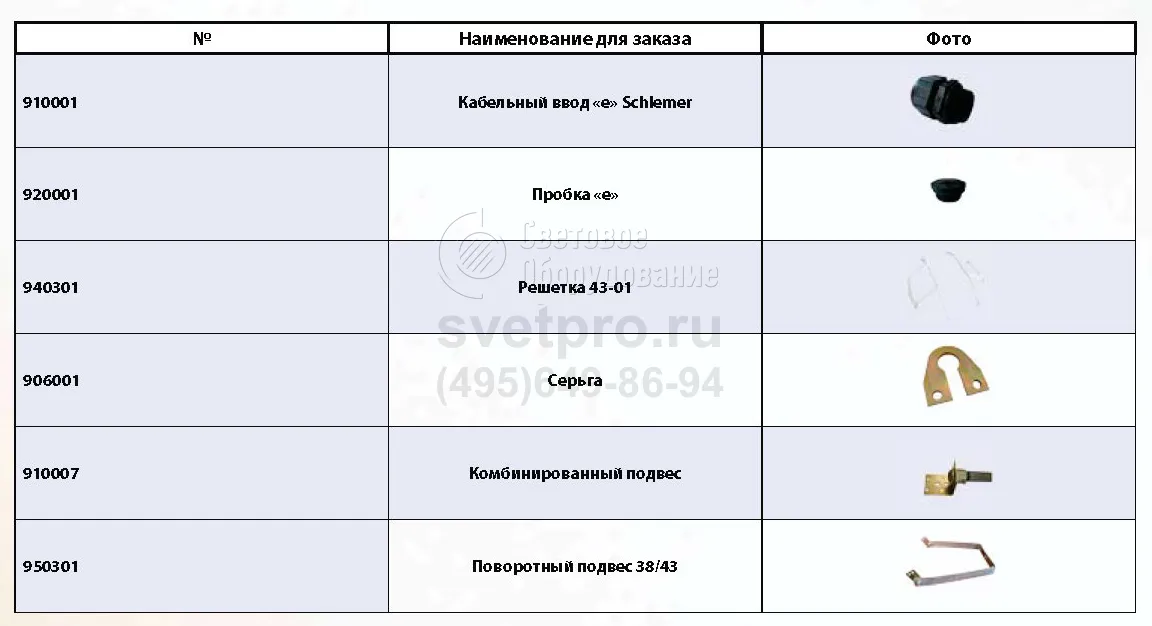

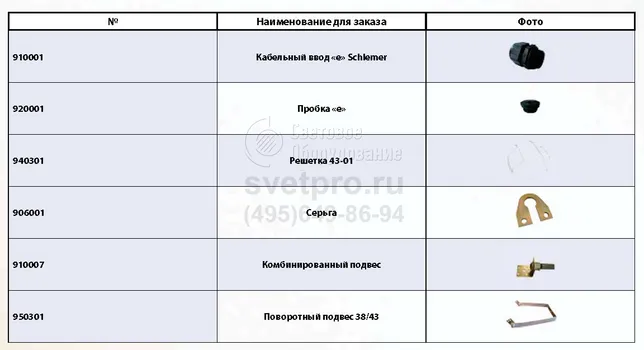

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

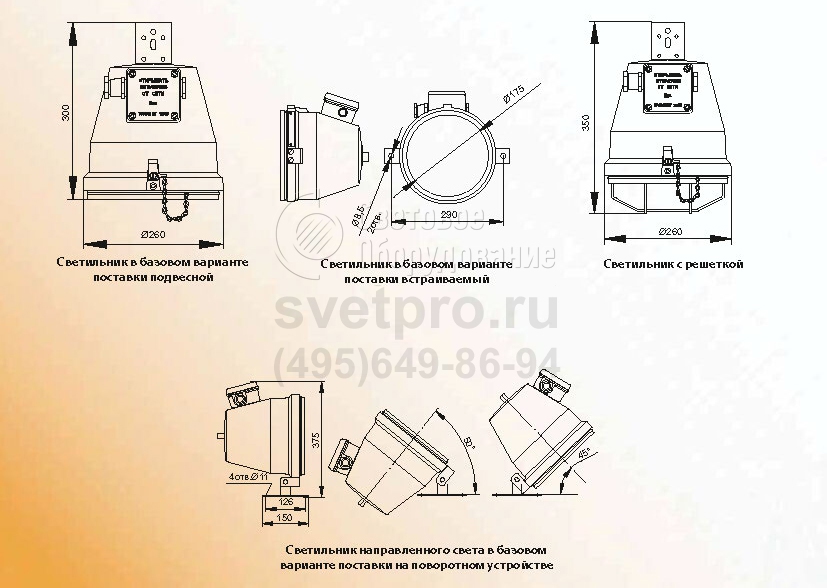

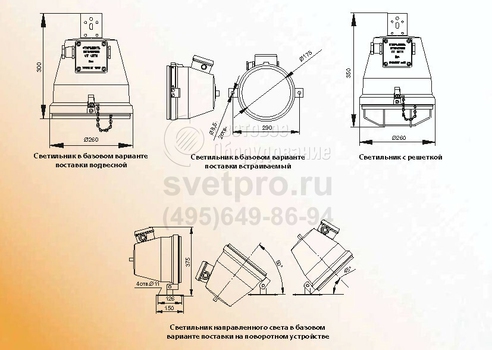

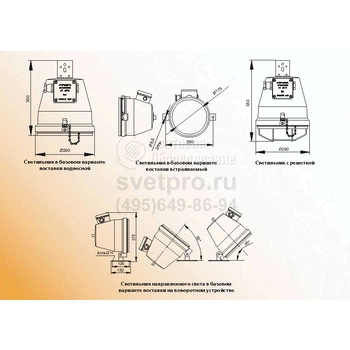

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
ФСП03-АО-02 26 Вт GX24q-3 КЛЛ 1Ex d e IIC T6 Gb от -20°С до +40°С Есть
ФСП03-АО-02 WAGO 26 Вт GX24q-3 КЛЛ 1Ex d e IIC T6 Gb от -20°С до +40°С Есть

Светильники-ТАБЛО аварийные

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
Табло ФСП03-АО-02 26 Вт GX24q-3 КЛЛ 1Ex d e IIC T6 Gb от -20°С до +40°С Есть
Табло ФСП03-АО-02 WAGO 26 Вт GX24q-3 КЛЛ 1Ex d e IIC T6 Gb от -20°С до +40°С Есть
