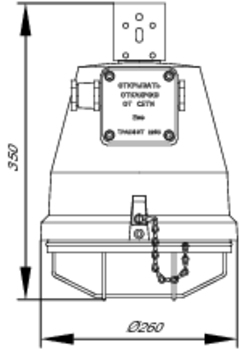

ФСП03-АО-03 Взрывозащищенный светильник специального назначения

Осветительные приборы ФСП-03 АО-03 применяются на промышленных предприятиях, осуществляющих деятельность по переработке нефтепродуктов, древесины, газа, производству химической, текстильной, лакокрасочной продукции. Их располагают в зонах 1 и 2, на которых существует вероятность образования взрывоопасной среды.

Подвесная установка в базовом комплекте поставки осуществляется посредством универсальной скобы (на трубу, монтажный профиль, крюк). Доступна дополнительная комплектация, в том числе вводами для выполнения транзитного подключения изделий, поскольку базовый вариант – тупиковый. Вводная коробка установлена на корпусе.

Модель оснащается КЛЛ (26 Вт), работу в сети 220 В обеспечивает ЭПРА, исключая пульсации света, увеличивая продолжительность эксплуатации и эффективность использования электроэнергии (cosϕ>0.85). Температурный диапазон, не нарушающий работу ламп: -20°С – +40°С.

1-й уровень взрывозащиты обеспечен конструктивным исполнением основных частей (корпус и колпак) и их объединением способом резьбового лабиринта. Колпак жестко зафиксирован в опорным кольце, которым и обеспечено соединение. Резиновое уплотнительное кольцо применено для повышения герметичности конструктивной формы (IP65).

Конструкция

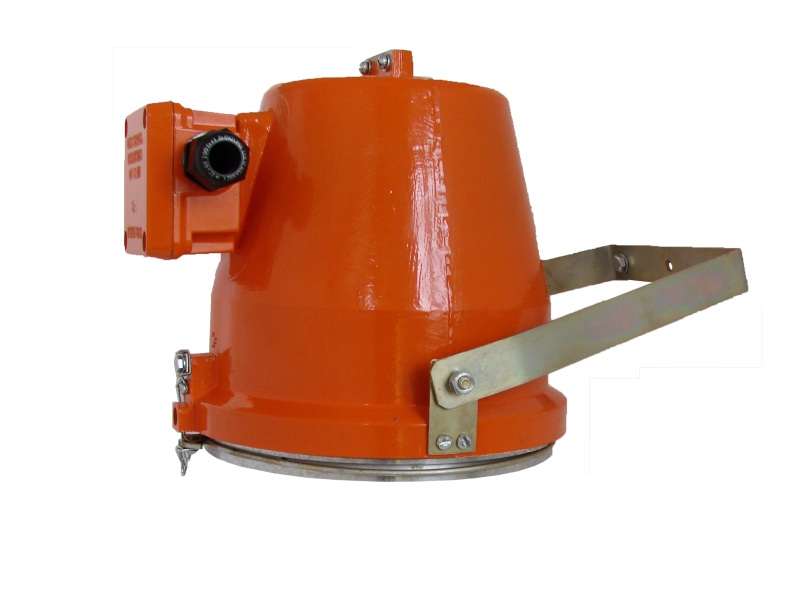

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.

Комплект поставки

В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дополнительная комплектация

Фото	Наименование товара	Код

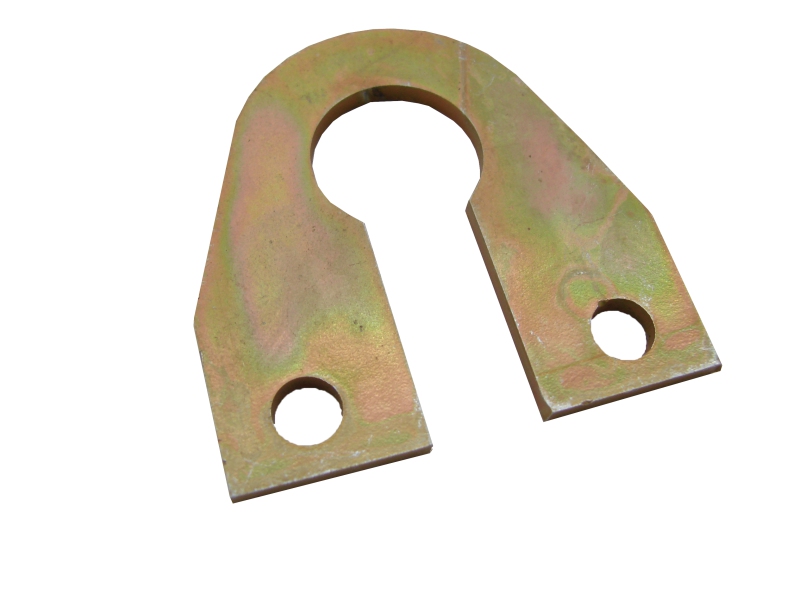

	Серьга	906001
	Кабельный ввод «e» Schlemer	910001

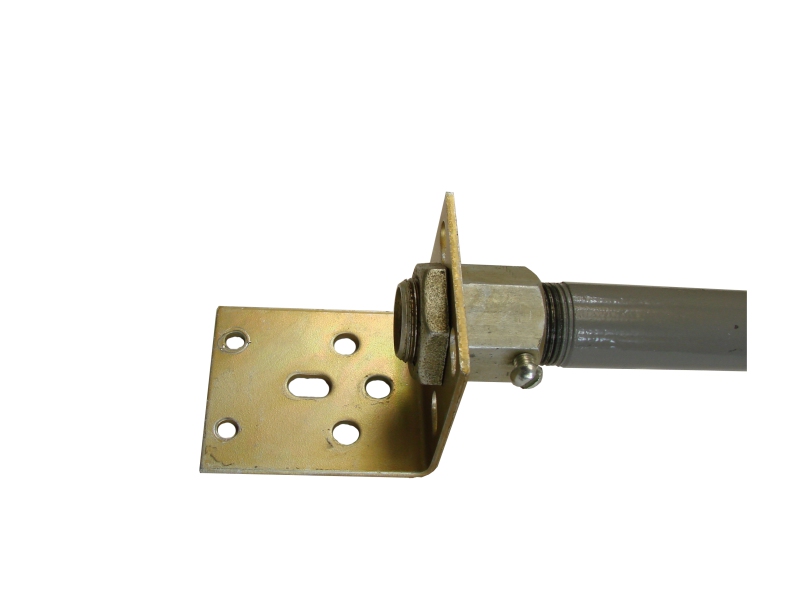

	Комбинированный подвес	910007

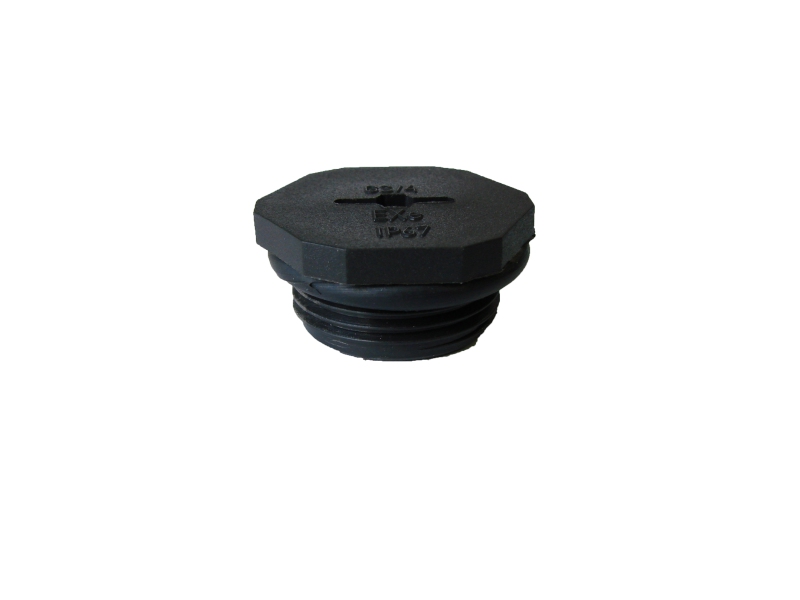

	Пробка «е»	920001

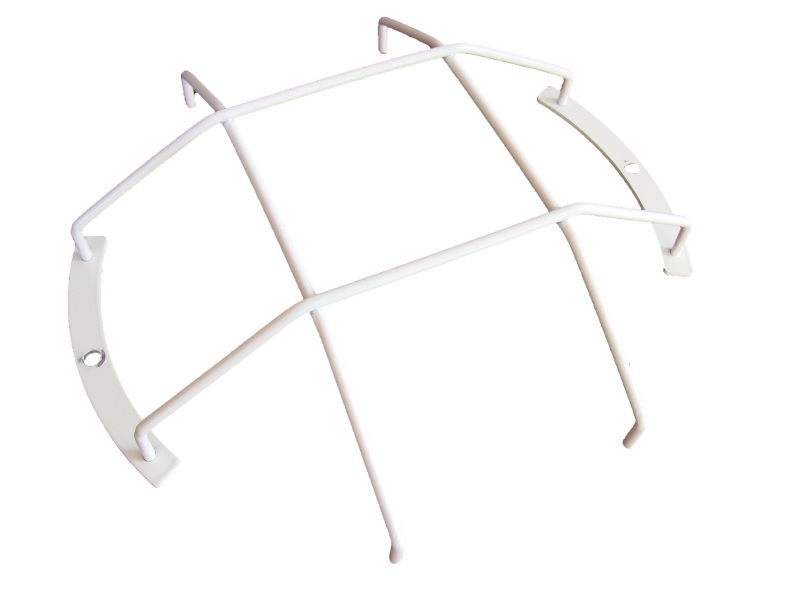

	Решетка 43-01	940301
	Поворотный подвес 38/43 Н	950301

Варианты установки и крепежа

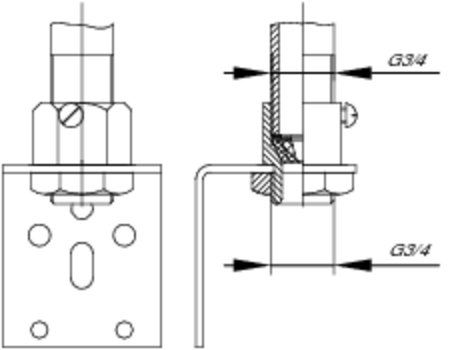

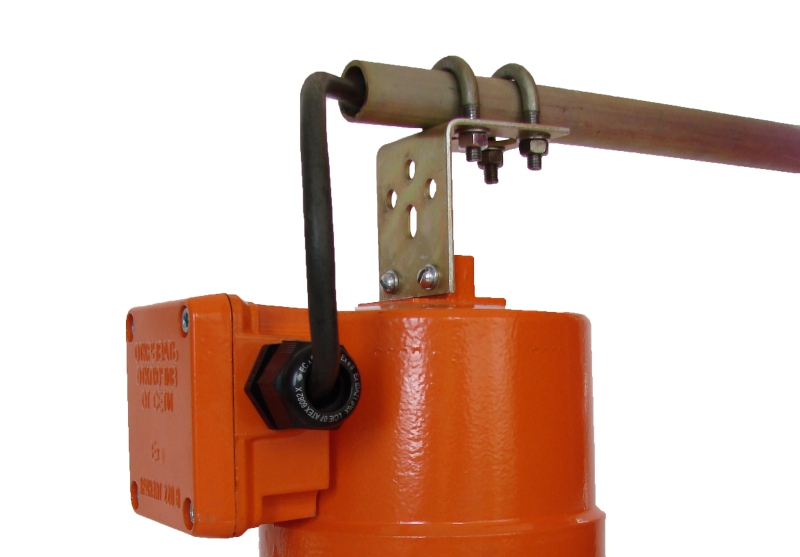

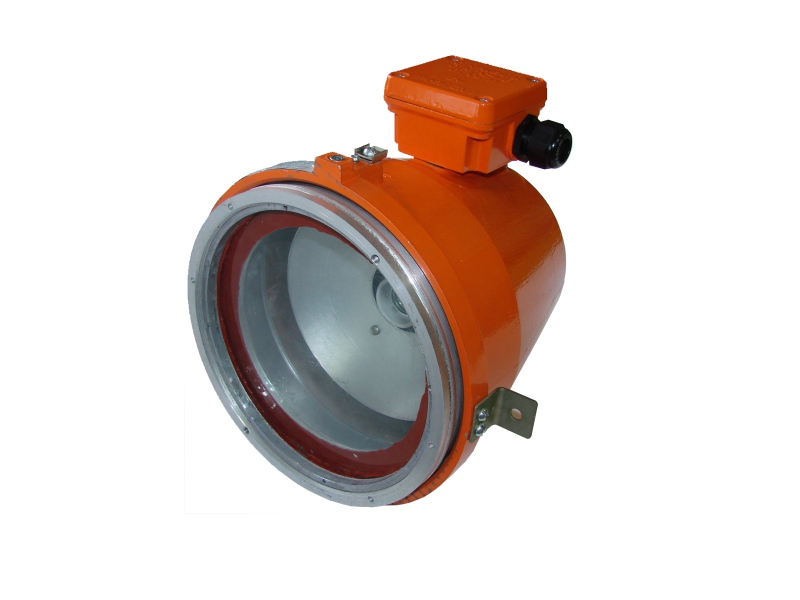

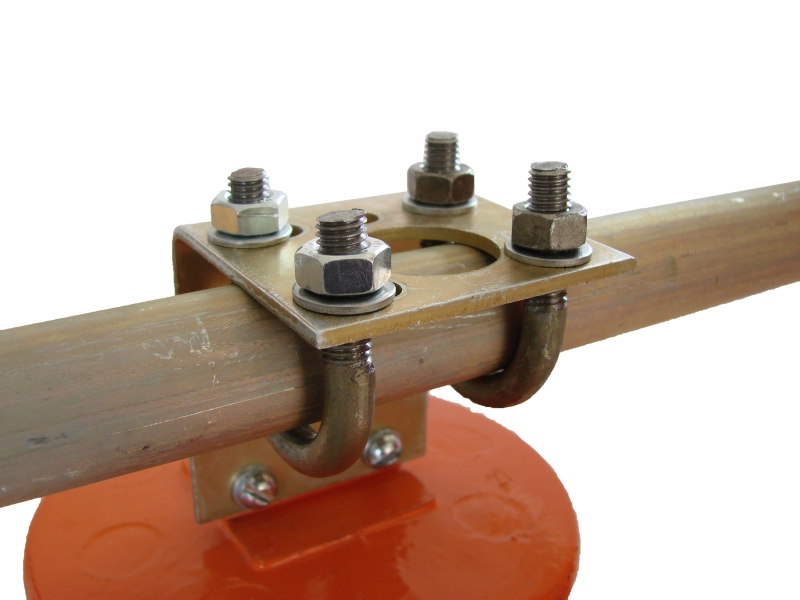

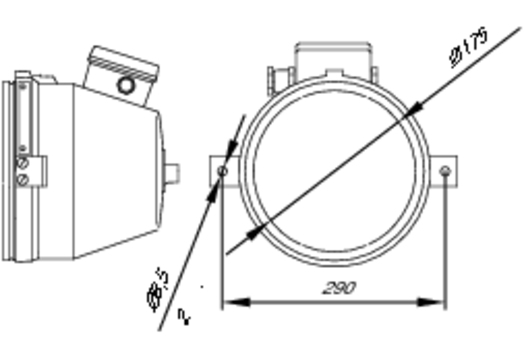

Крепление встраиваемого варианта светильника	Крепление на поворотном подвесе	Крепление на трубу с универсальной скобой вариант 1	Крепление на трубу с универсальной скобой вариант 2	Крепление на комбинированном подвесе

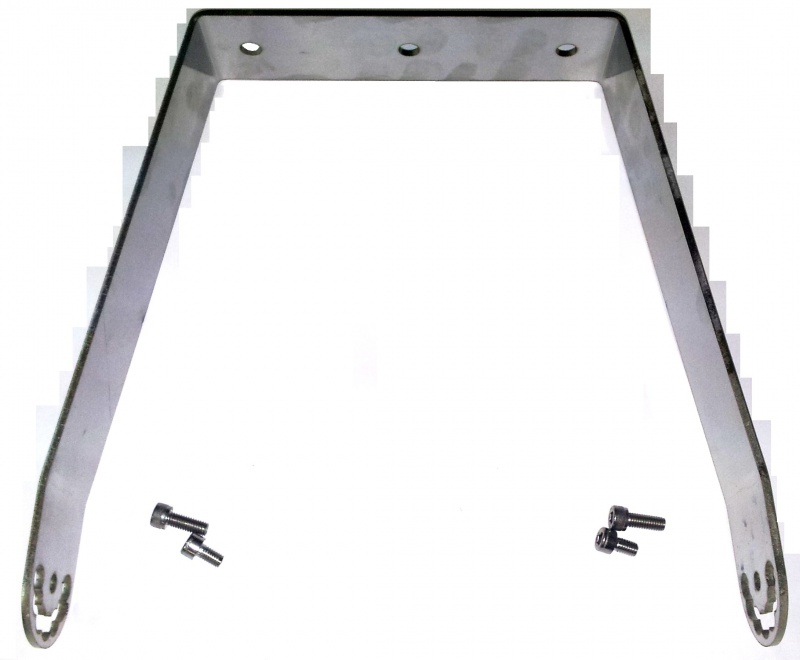

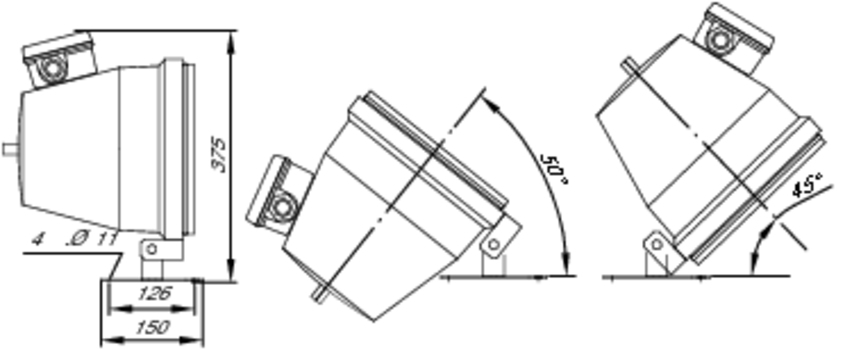

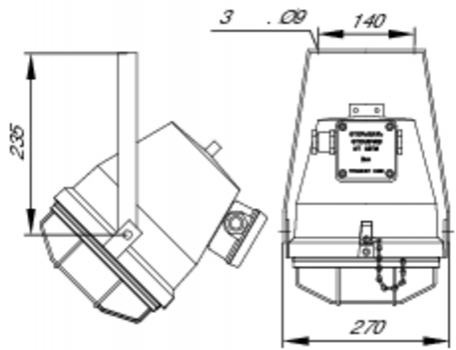

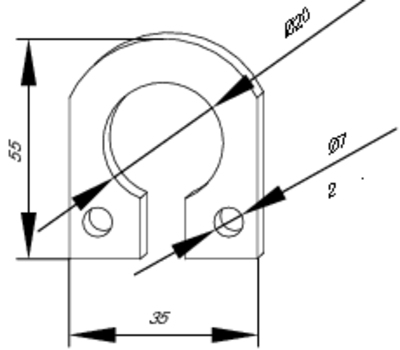

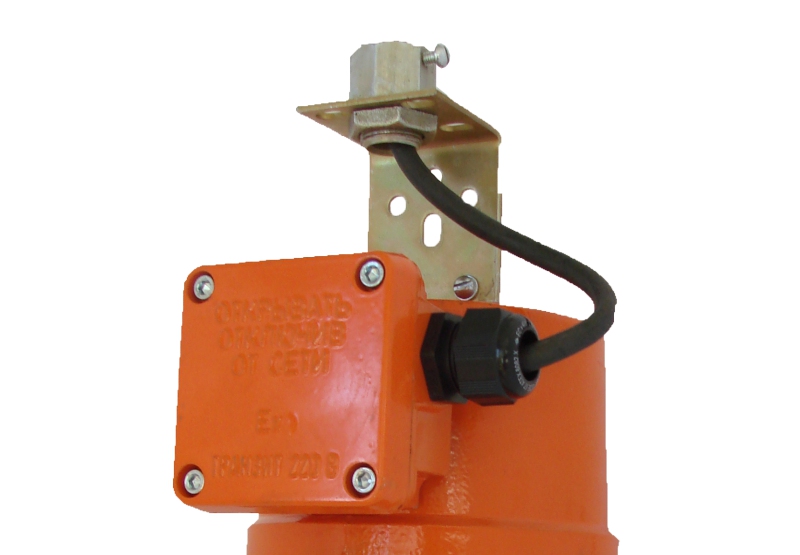

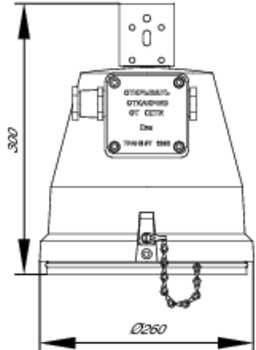

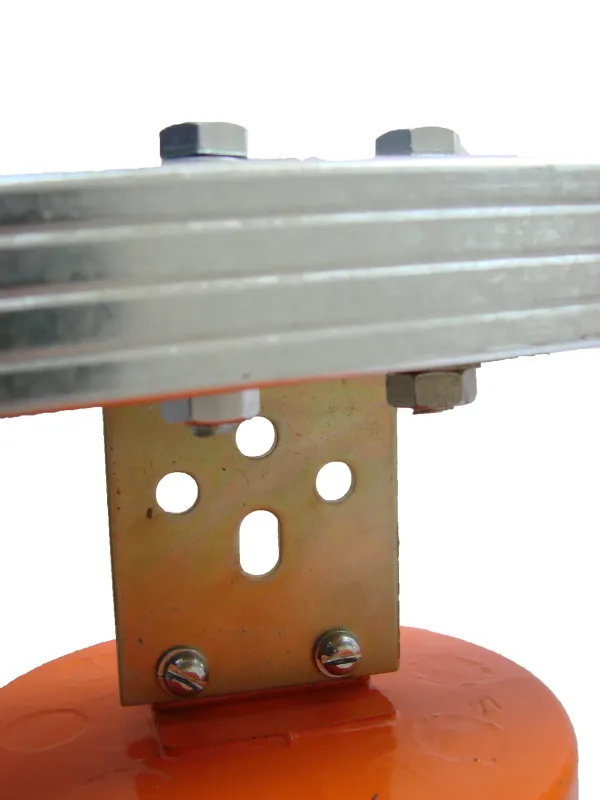

Крепление на монтажный профиль с универсальной скобой	Размеры комбинированного подвеса	Размеры поворотного подвеса	Размеры серьги	Размеры универсальной скобы подвеса
