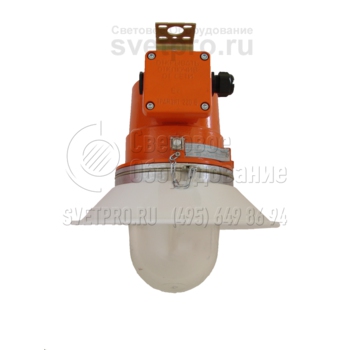

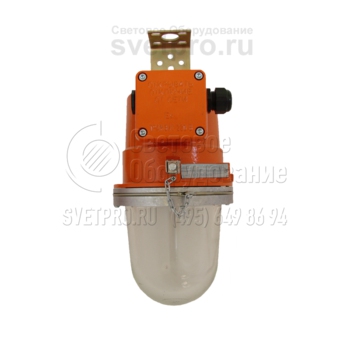

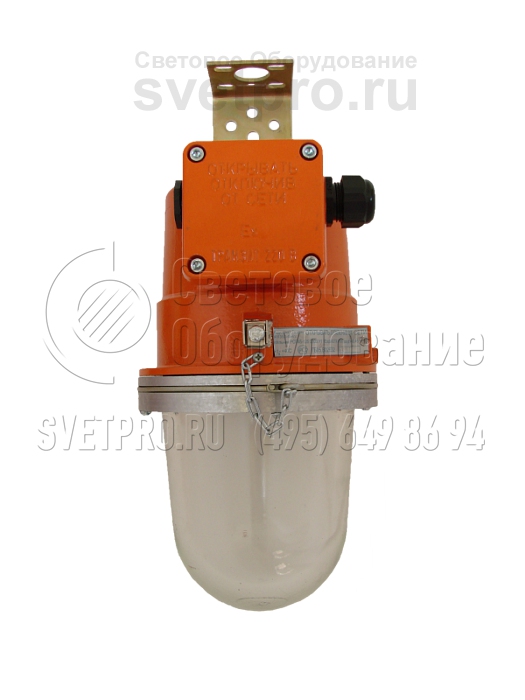

ФСП03 Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q4, GX24q3, 2G10, G23 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ФСП03 |
Мощность: | 9-42 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ФСП03 применяются на участках предприятий, отнесенных к 1-й и 2-й зоне по вероятности образования взрывоопасной среды. Область использования распространяется на деревообрабатывающие, химические, лакокрасочные, текстильные, нефтеперерабатывающие производства.

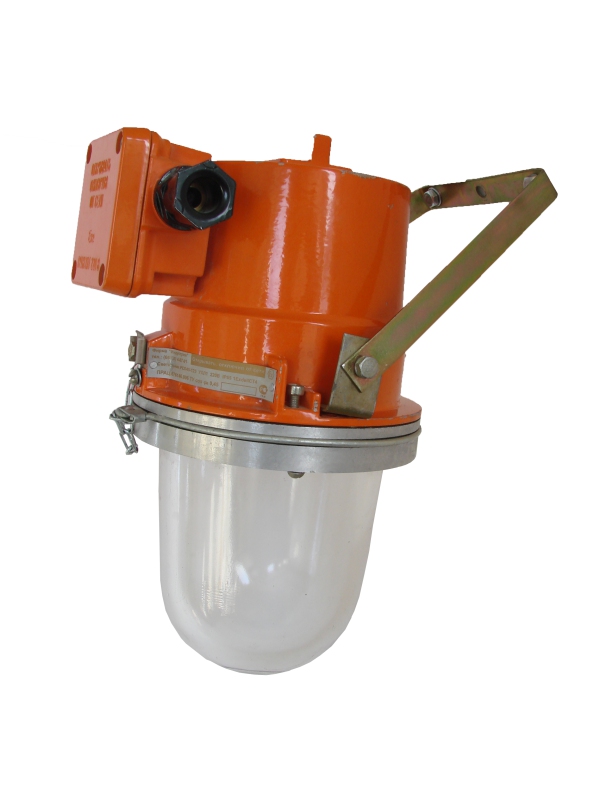

Подвесная установка компактного осветительного прибора весом 7 кг осуществляется на монтажный профиль, трубу, крюк. Крепления входят в базовую или дополнительную комплектацию. Вводная коробка – герметичная с видом взрывозащиты «s». Доступен тупиковый и транзитный монтаж.

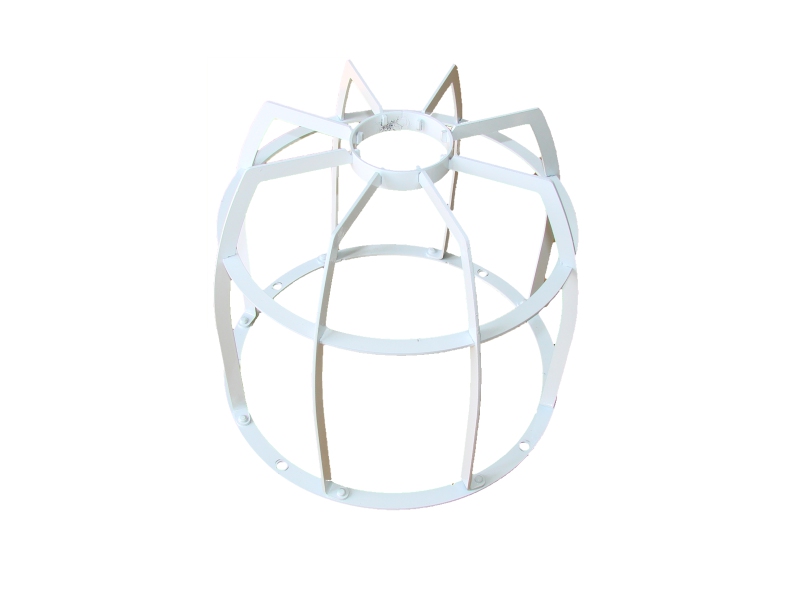

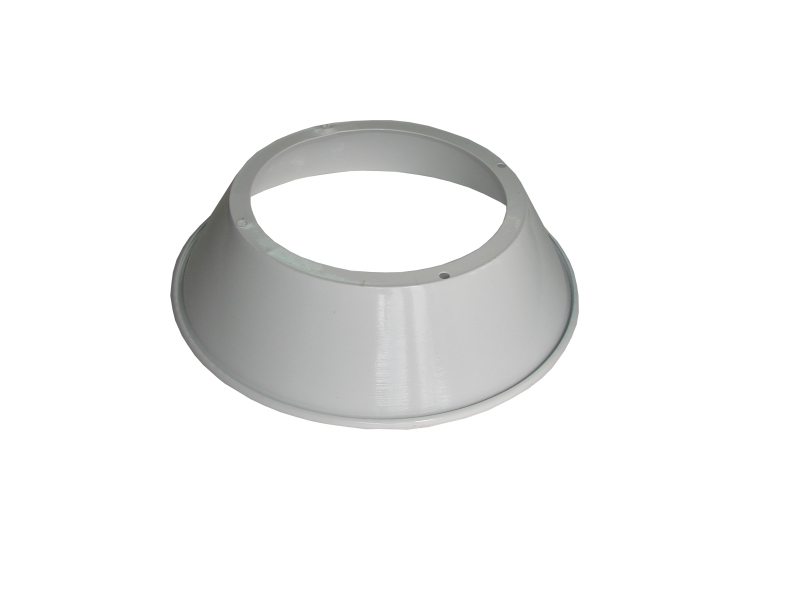

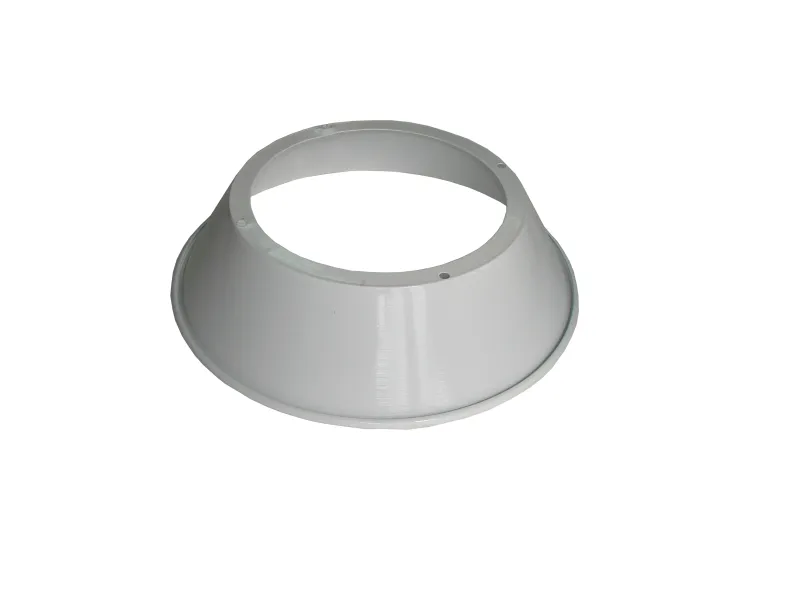

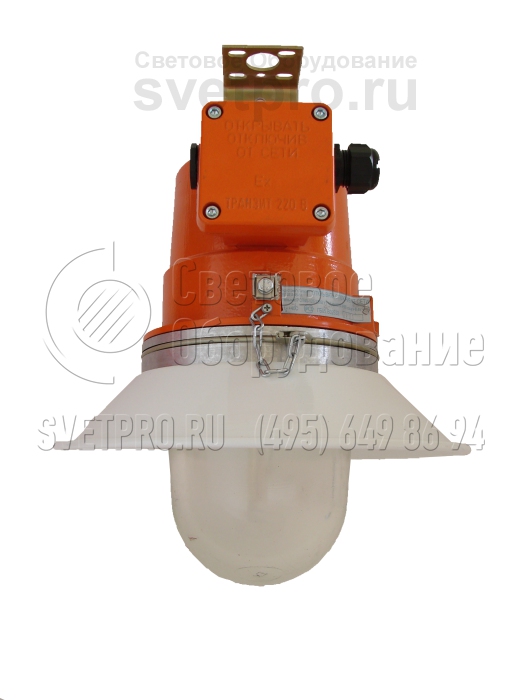

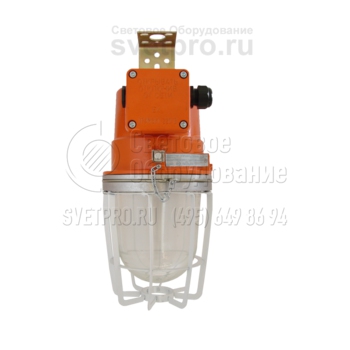

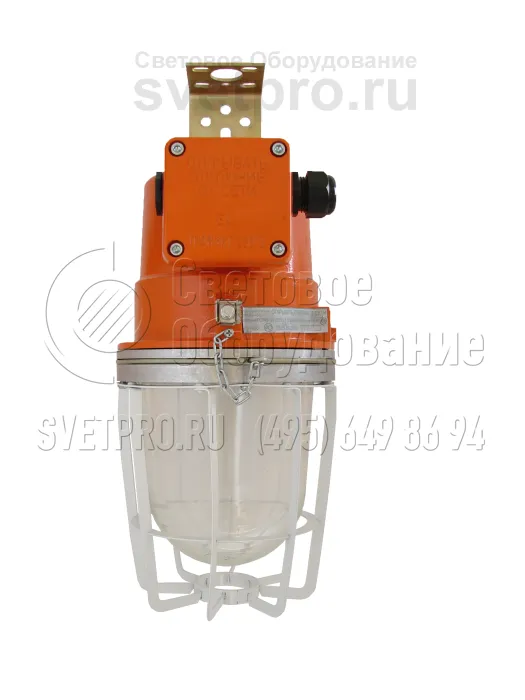

Одноламповые версии с КЛЛ, мощностью: 18, 26, 42 Вт комплектуются ЭПРА. Имеются модификации с КЛЛ: 2*9 Вт и 4*9 Вт. Рабочая температура не должна выходить за пределы значений: -20°С – +40°С. Для создания защитного угла (15°) предназначен дополнительный аксессуар – отражатель, механическую устойчивость повышает защитная решетка.
1-й уровень взрывозащиты обеспечивает взрывонепроницаемая оболочка: литой корпус и узел светопропускающего элемента, состоящий из кольца и боросиликатного колпака (неразъемная герметичная конструкция). Части объединены резьбовым лабиринтом. В месте объединения – уплотнительное резиновое кольцо, исключающее попадание внутрь пыли и воды (IP65).
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Варианты установки и крепежа

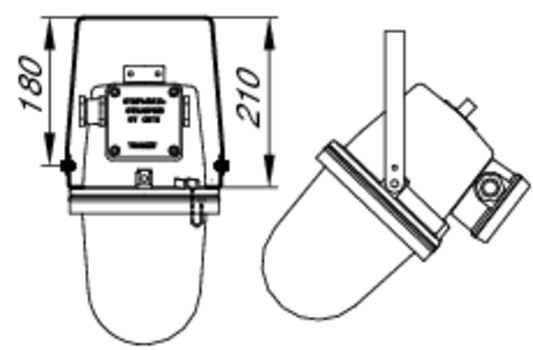

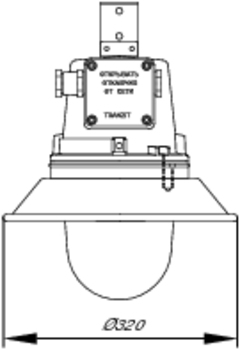

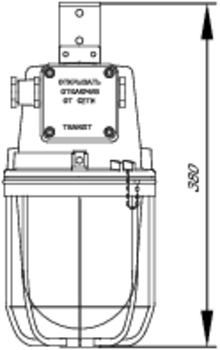

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
25001 | ФСП03-2х9 | 2хКЛЛ-9 G23 | 1ExdsIICT6 | -20°С…+40°С | нет | 7 |
25002 | ФСП03-4х9 | 4хКЛЛ-9 G23 | 1ExdsIICT6 | -20°С…+40°С | нет | 7 |
25005 | ФСП03-1х18 (2G10) Э | КЛЛ-18 2G10 | 1ExdsIICT6 | -20°С…+40°С | есть | 7 |
25008 | ФСП03-1х26 (GX24g-3) Э | КЛЛ-26 GX24g-3 | 1ExdsIICT6 | -20°С…+40°С | есть | 7 |
25010 | ФСП03-1х42 (GX24g-4) Э | КЛЛ-42 GX24g-4 | 1ExdsIICT6 | -20°С…+40°С | есть | 7 |
