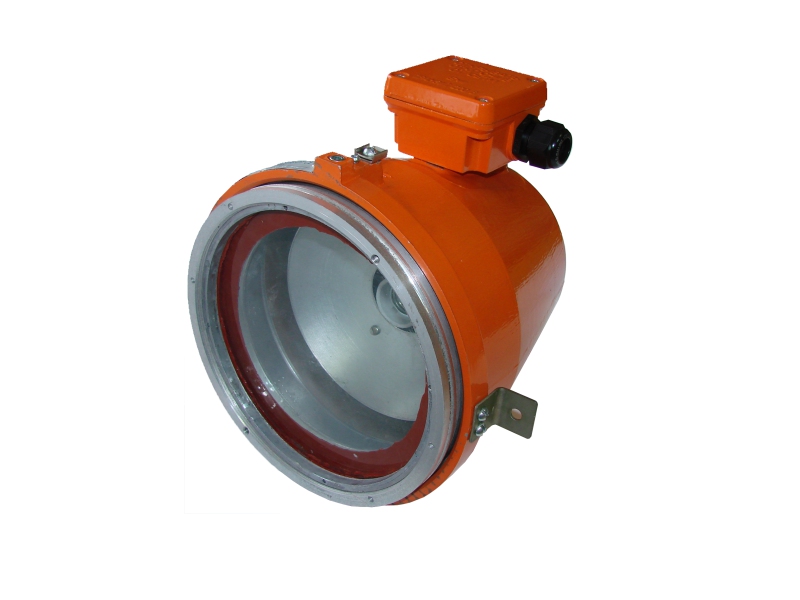

ФСП43М-05 Взрывозащищенный светильник с КЛЛ

Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Компактная люминесцентная лампа (КЛЛ)
Цоколь: 2G10
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ФСП43М-05
Мощность: 18 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительный прибор ФСП43М-05 входит в систему мер безопасной эксплуатации объектов, на которых не исключено образование взрывоопасной среды. Изделие предназначено для освещения зон 1 и 2 нефтеперерабатывающих, лакокрасочных, деревообрабатывающих, химических, текстильных предприятий.

Установка модели осуществляется с использованием крепежа основной или дополнительной комплектации. Вводная коробка с видом взрывозащиты «s» позволяет выполнять тупиковый монтаж, а при дополнении кабельным вводом – транзитный.

Светильник предназначен для использования ламп со штырьковым цоколем 2G10. Параметры оптического отсека рассчитаны на источник света мощностью 18 Вт. В состав изделия входит ЭПРА, способствующий увеличению продолжительности эксплуатации лампы и исключению вероятности стробоскопического эффекта. Температура внешней среды, при которой соблюдается эффективность и надежность эксплуатации, от -20°С до +40°С.

Взрывонепроницаемая оболочка светильника ФСП43М-05 объединяется резьбовым лабиринтом. Корпус модели – литой, боросиликатный колпак объединен с опорным кольцом неразборно и герметично. В месте объединения проложено резиновое уплотняющее кольцо, позволяющее исключить попадание в оптический отсек пыли и воды (IP65).

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.

Комплект поставки

В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3‑х жильным
круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

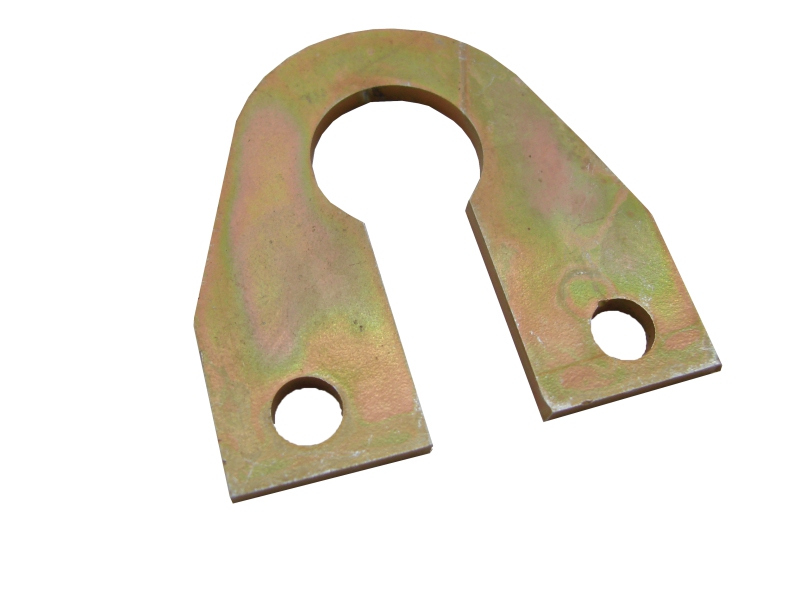

Серьга 906001
Кабельный ввод «e» Schlemer 910001
Комбинированный подвес 910007

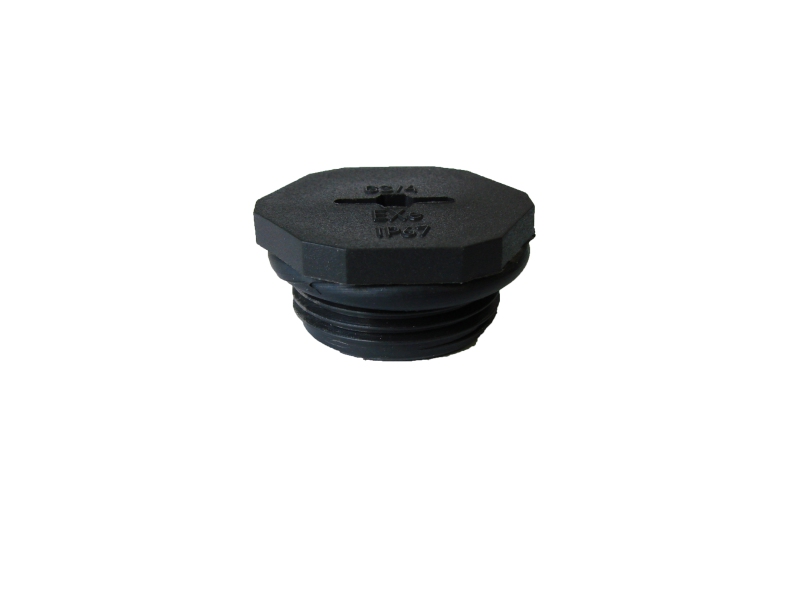

Пробка «е» 920001

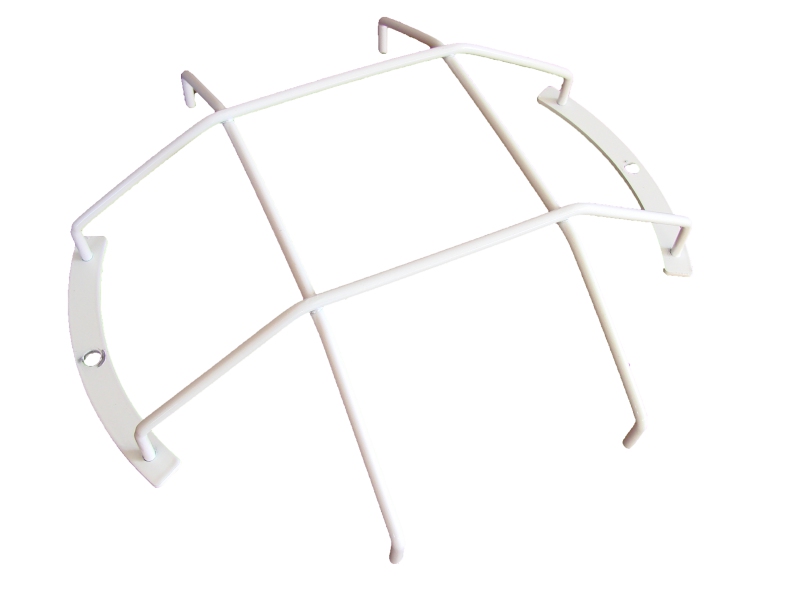

Решетка 43-01 940301
Поворотный подвес 38/43 950301

Варианты установки и крепежа

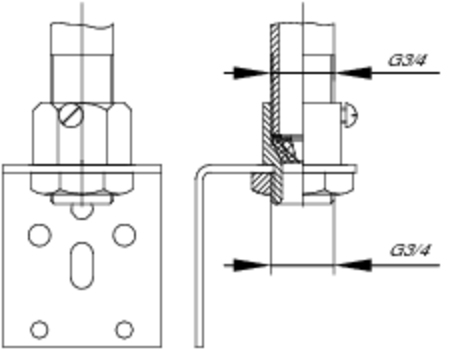

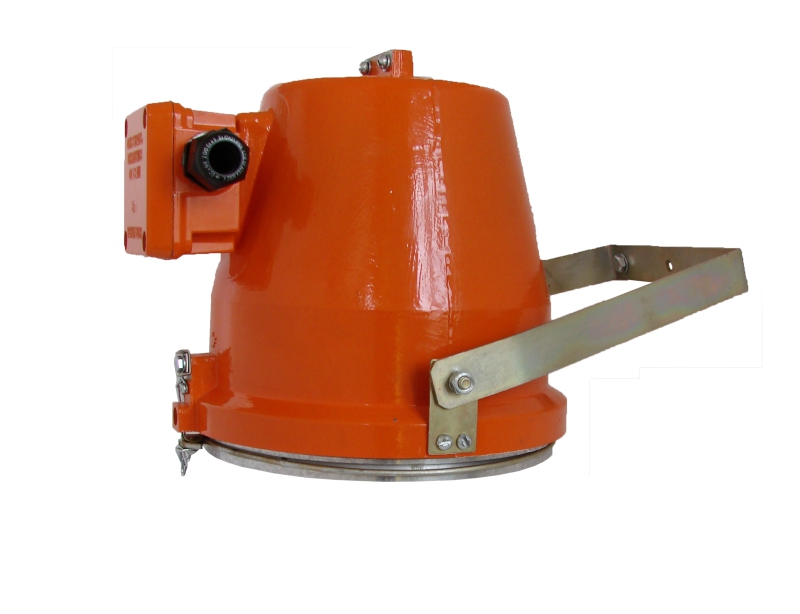

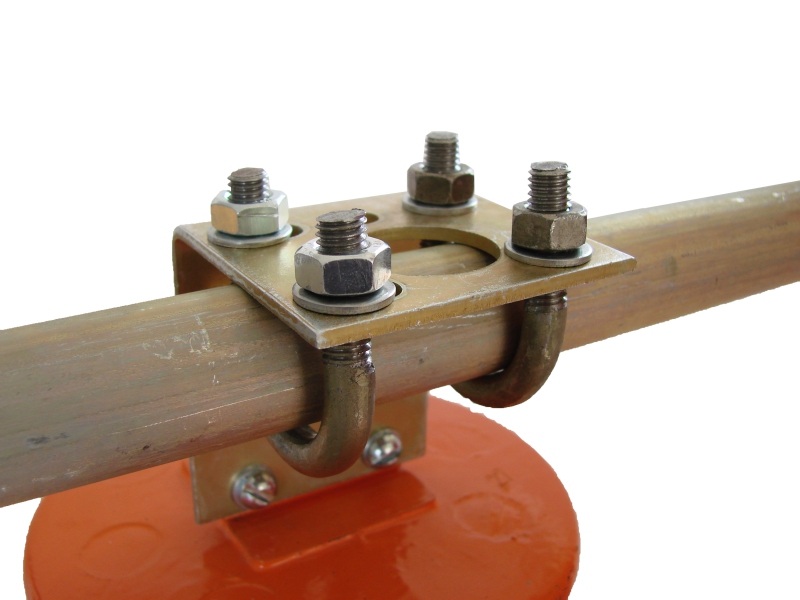

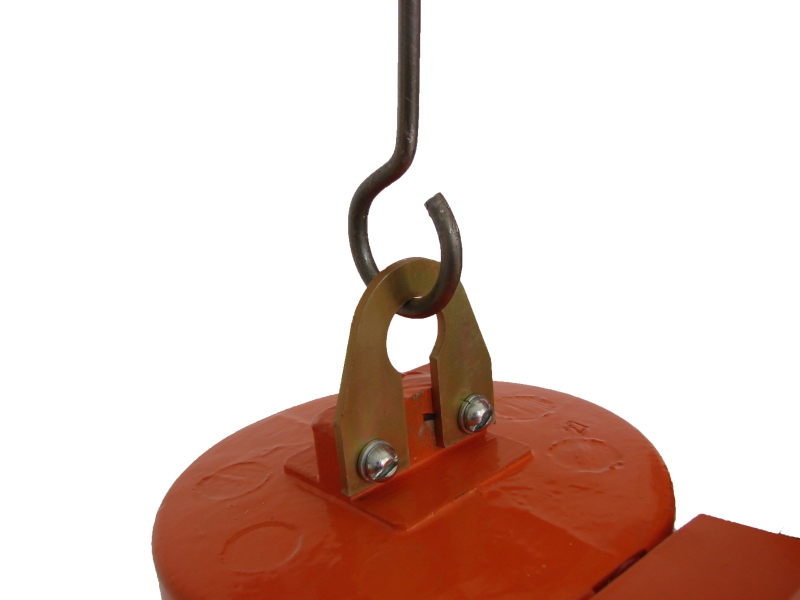

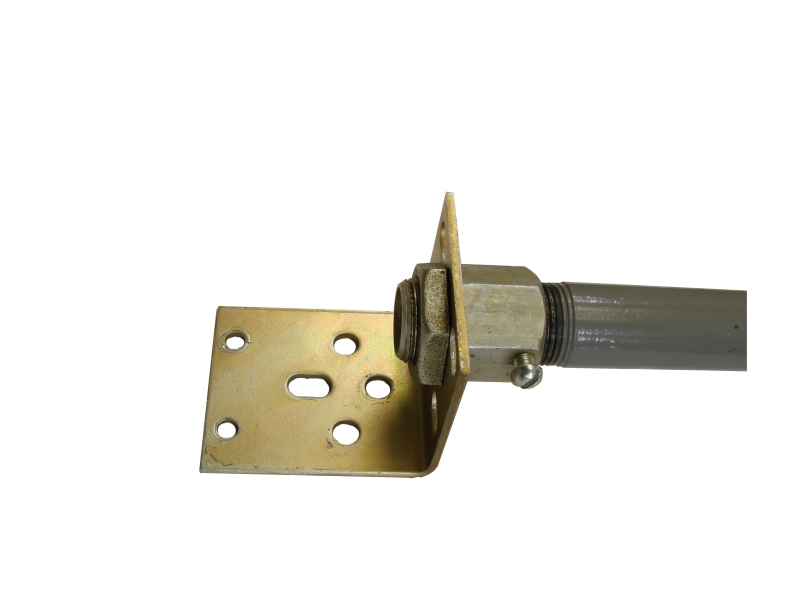

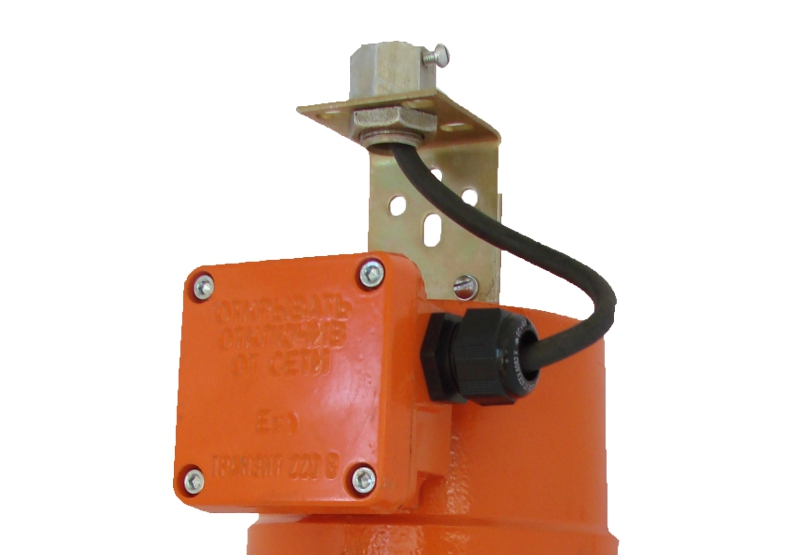

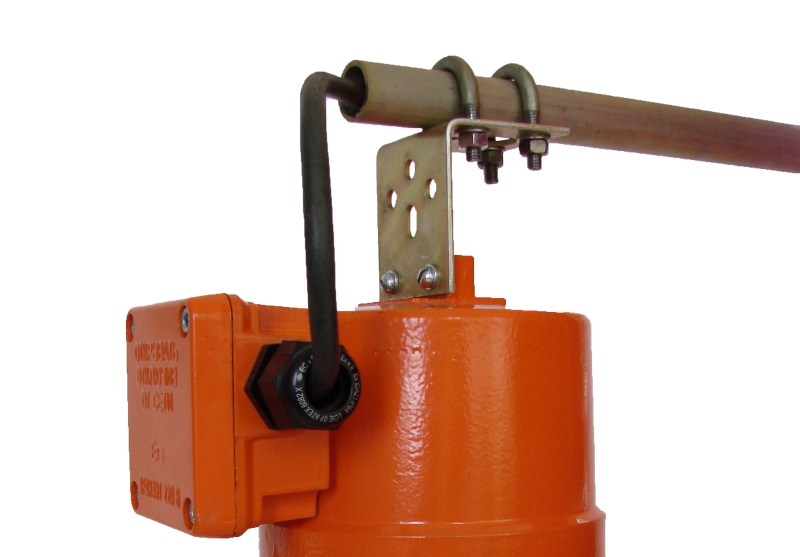

Крепление встраиваемого варианта светильника Крепление на поворотном подвесе Крепление на серьге Крепление на трубу с универсальной скобой вариант 1

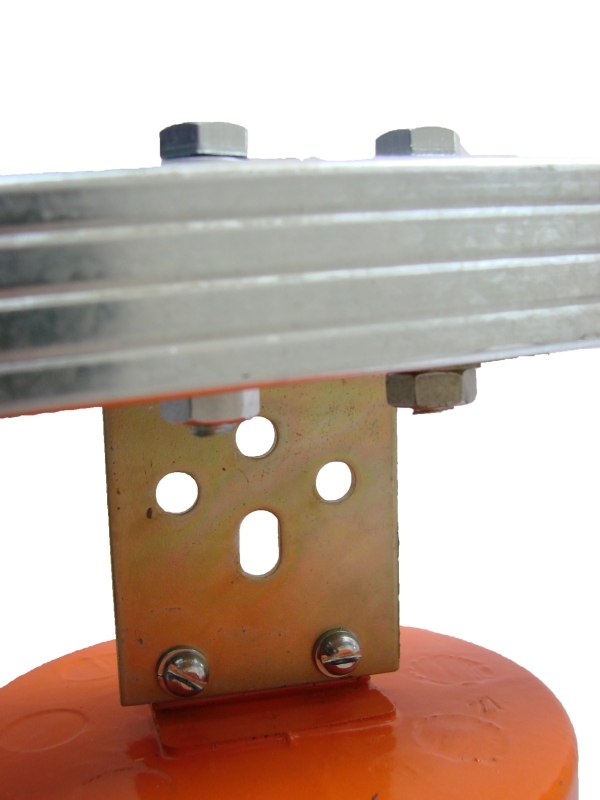

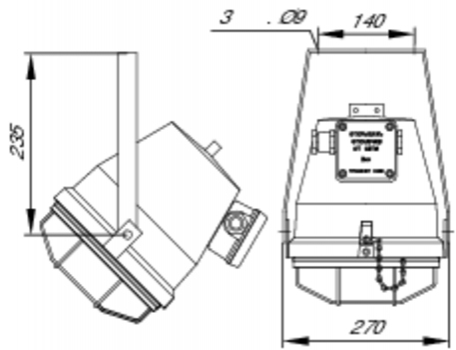

Крепление на трубу с универсальной скобой вариант 2 Крепление на комбинированном подвесе Крепление на монтажный профиль с универсальной скобой Размеры комбинированного подвеса

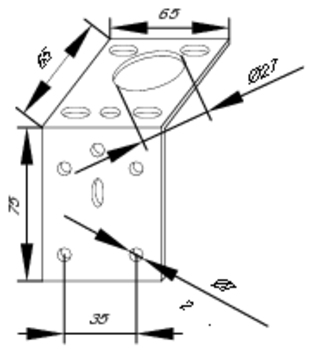

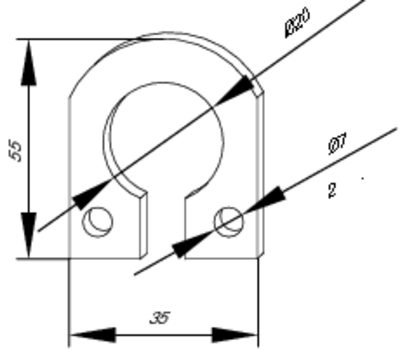

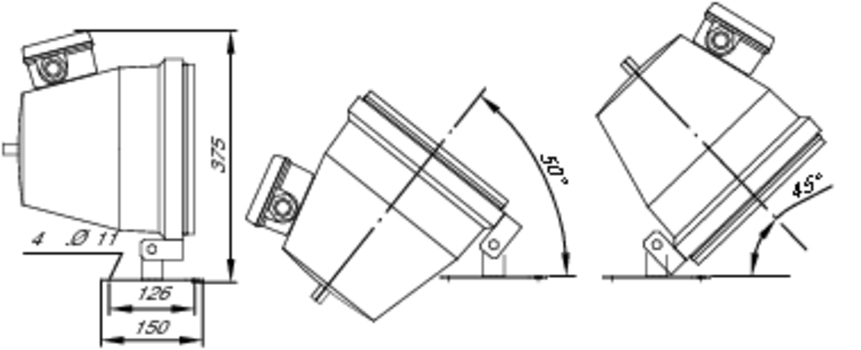

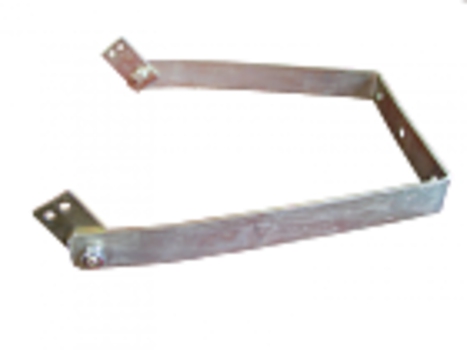

Размеры поворотного подвеса Размеры серьги Размеры универсальной скобы подвеса

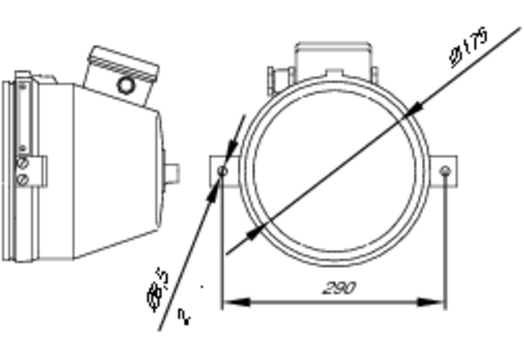

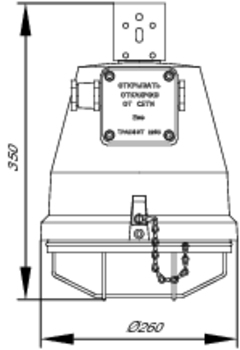

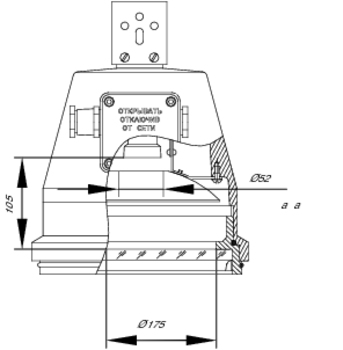

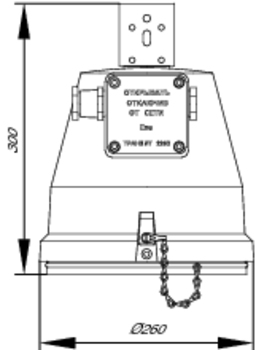

ГАБАРИТНЫЕ РАЗМЕРЫ


Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыДиапазон рабочих температурНаличие ЭПРАМасса, кг
035002 ФСП43М-05 1х18 (2G10) Э КЛЛ-18 2G10 1ExdsIICT6 -20°С…+40°С есть 11
