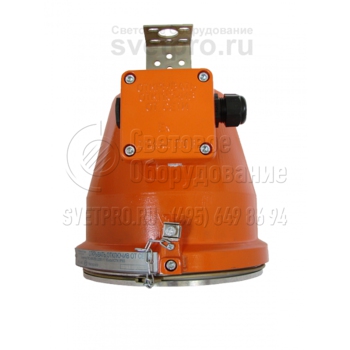

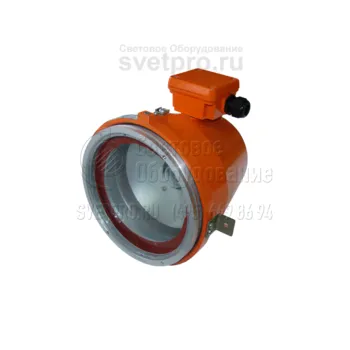

ФСП43М-15 Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | 2G10 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ФСП43М-15 |
Мощность: | 18 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ФСП43М-15 применяются на объектах переработки нефти, газа, древесины, производства лакокрасочной, химической, текстильной продукции. Их устанавливают в зонах 1 и 2, выделенных в связи с вероятным образованием взрывоопасной среды.
Вводная коробка со взрывозащитой «s» позволяет осуществить тупиковое (базовая комплектация: один ввод и одна пробка) или транзитное подключение. Установку обеспечивают крепления, ориентированные на встраивание.
Модель с КЛ, мощностью 18 Вт имеет две модификации, в том числе с ЭПРА, исключающие стробоскопический эффект и увеличивающие срок эксплуатации источника света. Корректная работа соблюдается при температуре в помещении или наружно, не выходящей за рамки диапазона: -20°С – +40°С. Механическую прочность увеличит комплектация металлической решеткой, защитный угол 15° обеспечит отражатель.
Оболочка светильника ФСП43М-15 состоит из литого корпуса и узла, образованного кольцом, в которое установлен светопропускающий колпак (объединение неразъемное и герметичное). Конструктивные части объединяются резьбовым лабиринтом, обеспечивая условия для взрывонепроницаемости. Резиновое уплотнение повышает герметичность до IP65.
Конструкция

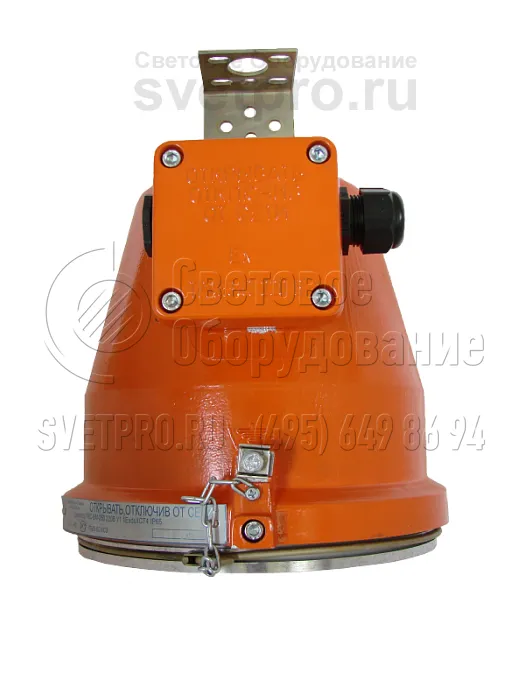

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки

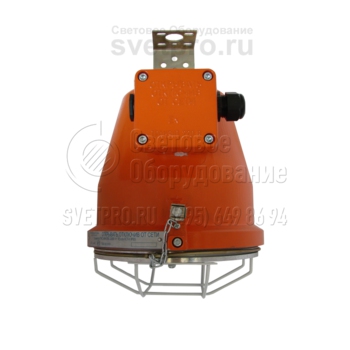

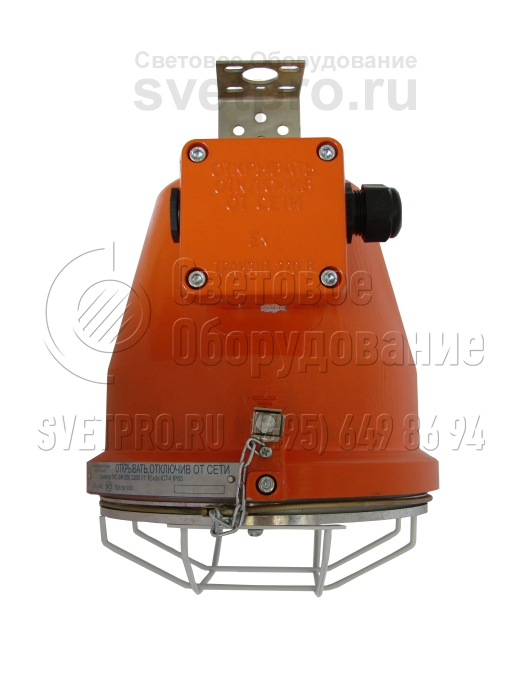

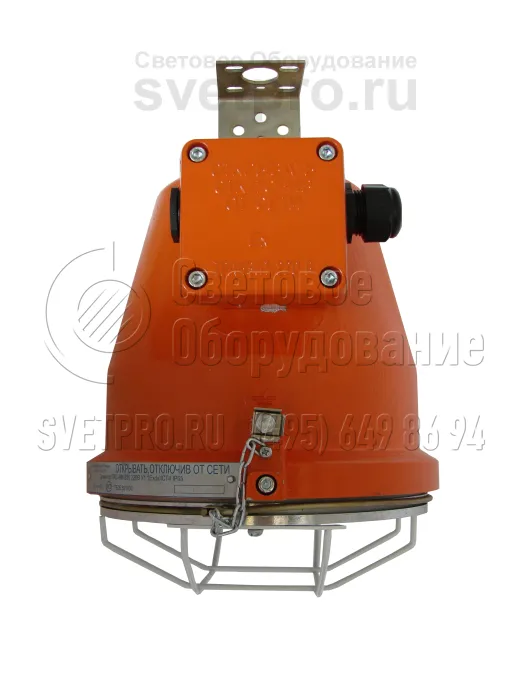

В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация

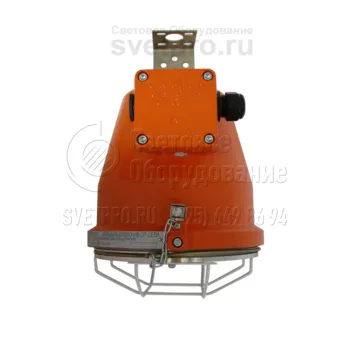

Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 H | 950301 |

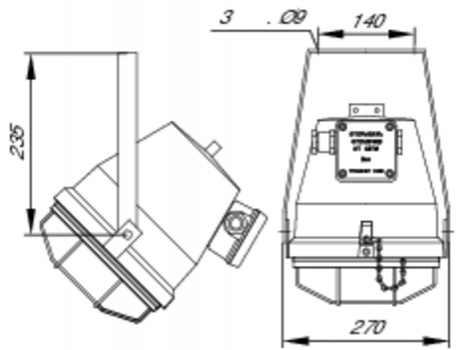

Варианты установки и крепежа

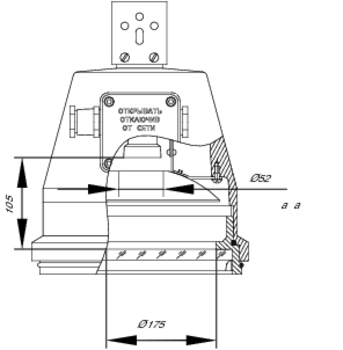

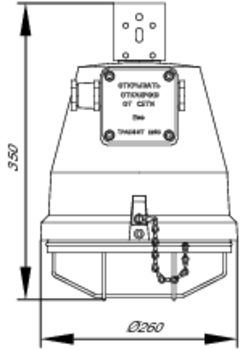

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
035021 | ФСП43М-15 1х18 (2G10) Э | КЛЛ-18 2G10 | 1ExdsIICT6 | -20°С…+40°С | есть | 11 |
035510 | ФСП43М-15 1х18 (2G10) | КЛЛ-18 2G10 | 1ExdsIICT6 | -20°С…+40°С | нет | 11 |
