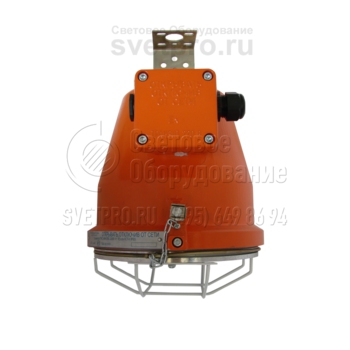

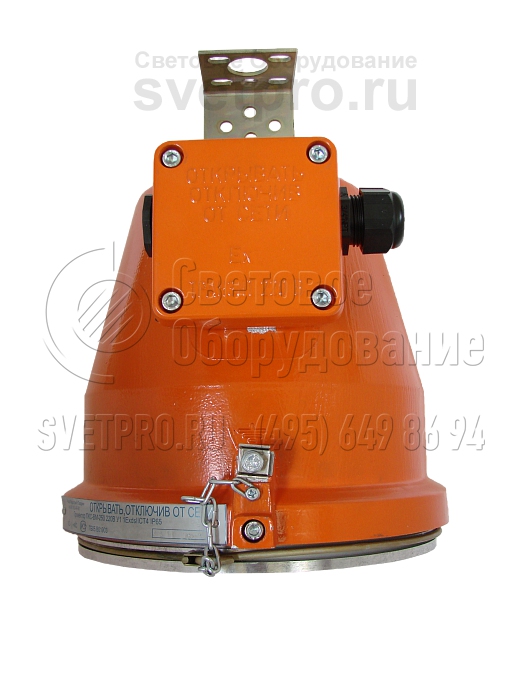

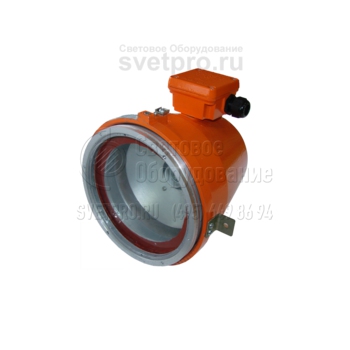

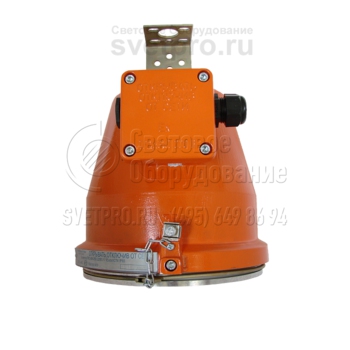

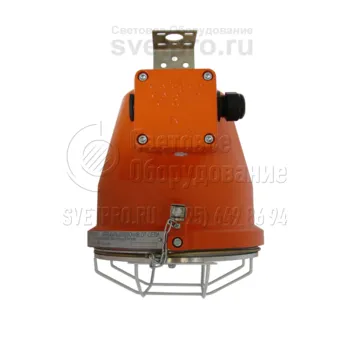

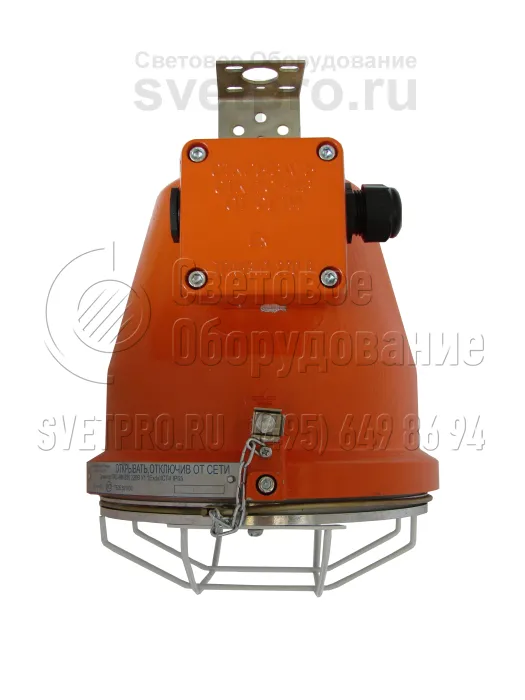

ГСП43М-04 Взрывозащищенный светильник с металогалогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | RX7s, E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ГСП43М-04 |
Мощность: | 70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ГСП43М-04 применяют в зонах 1 и 2 (вероятно образование взрывоопасной среды) промышленных предприятий: нефтеперерабатывающих, химических, деревообрабатывающих, газовых, лакокрасочных, текстильных.
Подвесной способ монтажа осуществляется на монтажный профиль, трубу, крюк с применением универсальной скобы, комбинированного или поворотного подвеса, серьги. Крепления входят в состав базовой или дополнительной комплектации. По заказу модель дополняется кабельным вводом для транзитного монтажа. Вид взрывозащиты вводной коробки – «s».
Модификации оснащены резьбовым (Е27) или штырьковым цоколем (RX7s). Оба исполнения включают изделия, отличающиеся: температурным диапазоном (-40 (-45; -60)°С – +40°С) и наличием ЭПРА или его отсутствием. Отражатель формирует защитный угол 15°. При дополнении модели решеткой возрастает механическая устойчивость.
1-й уровень взрывозащиты обеспечивает взрывонепроницаемая оболочка. Она образована при объединении резьбовым лабиринтом корпуса и кольца, в котором неразборно установлен светопропускающий элемент – боросиликатное стекло. Резиновое уплотнительное кольцо повышает степень герметичности до IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация

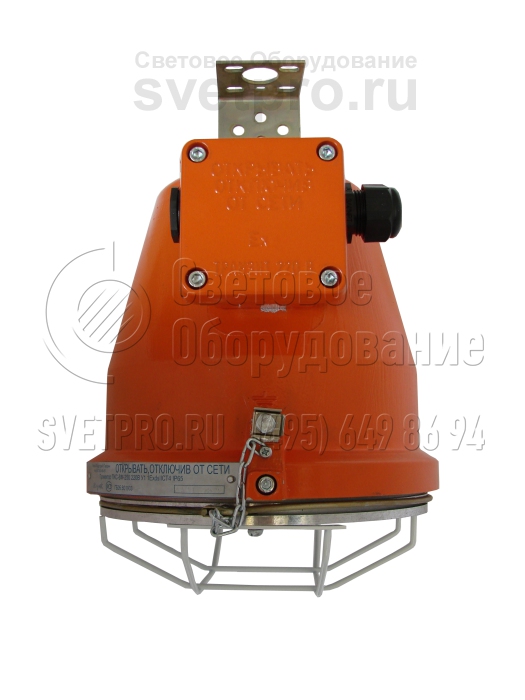

Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |
Варианты установки и крепежа

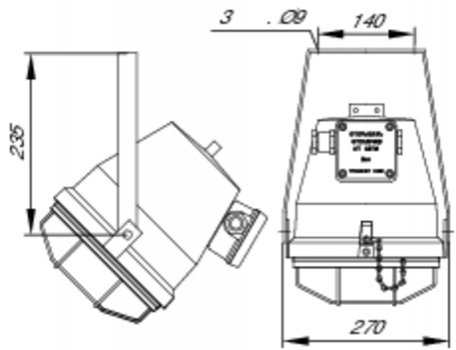

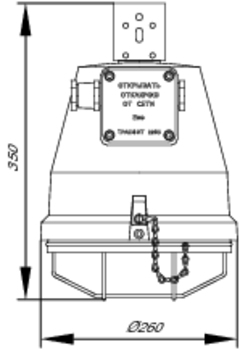

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
034001 | ГСП43М-04-70 (Е27) | ДРИ-70 Е27 | 1ExdsIICT5 | -45°С…+40°С* | нет | 11 |
034002 | ГСП43М -04-70 (Е27) УХЛ1 | ДРИ-70 Е27 | 1ExdsIICT5 | -60°С…+40°С* | нет | 11 |
034003 | ГСП43М -04-70 (Е27) Э | ДРИ-70 Е27 | 1ExdsIICT5 | -40°С…+40°С* | есть | 11 |
034005 | ГСП43М -04-70 (RX7s) | ДРИ-70 Rx7s | 1ExdsIICT5 | -45°С…+40°С* | нет | 11 |
034006 | ГСП43М -04-70 (RX7s) УХЛ1 | ДРИ-70 Rx7s | 1ExdsIICT5 | -60°С…+40°С* | нет | 11 |
034007 | ГСП43М -04-70 (RX7s) Э | ДРИ-70 Rx7s | 1ExdsIICT5 | -40°С…+40°С* | есть | 11 |
