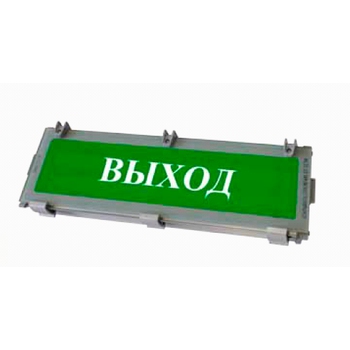

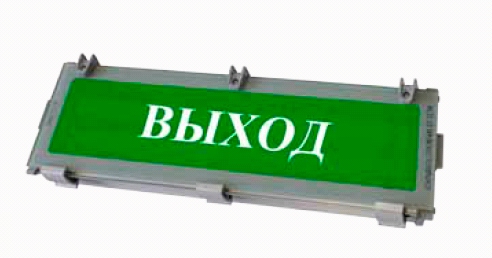

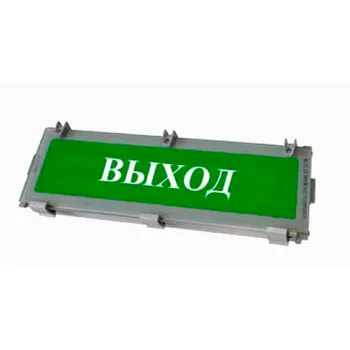

КАТИОН ЕХ Д Взрывозащищенное аварийное табло
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КАТИОН Ех Д (Табло) |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Катион Ех Т5 табло – взрывозащищенное изделие, обеспечивающее световое и информативное участие в производственном процессе, осуществляемом в зонах 2 с вероятным образованием взрывоопасной среды предприятий по деревообработке, нефтепереработке, производству химической, лакокрасочной, текстильной продукции.
Две универсальные скобы, которыми комплектуется базовая модификация, позволяют осуществить подвесную установку. Доступна комплектация креплениями для настенного варианта. Изделия могут монтироваться тупиковым и транзитным способом (дополняются вторым вводом).
Модельный ряд включает версии для одной, двух, трех ламп Т5 (14 или 24 Вт). Эксплуатацию и зажигание ламп обеспечивает ЭПРА. При отключении основного источника электроэнергии (220 В) изделие работает автономно благодаря наличию аккумуляторных батарей, подзаряжаемых самостоятельно после восстановления сетевого электропитания. При автономной работе горит одна лампа.
Взрывозащита обеспечена ограниченным пропусков газов. Корпус образуют алюминиевые профили и боковые пластиковые элементы, зафиксированные герметиком и винтами. Защитное стекло прижимают пластиковые держатели. Поддерживаемая герметичность – IP65.
Конструкция
Оболочка светильника состоит из светопропускающего элемента - плоского стекла, соединенного с корпусом посредством пластиковых держателей. Корпус состоит из алюминиевого профиля закрытого с двух сторон пластиковыми боковинами закрепленных винтами и клеем-герметиком, что делает эту оболочку неразборной. Светильники аварийного освещения (АО) обеспечивают работу в автономном режиме в течение одного или трех часов за счет использования аккумуляторных батарей и преобразователя напряжения. Преобразователь напряжения одновременно является зарядным устройством для аккумуляторов. Для крепления светильников в корпусах имеются три специальных паза, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников.
Источник света
Светодиодный модуль ДС (дневной свет) 4000-5000К, по специальному заказу ТБ (теплый белый) 2700-4000К или ХБ (холодный белый) 5000-10000К. Угол излучения 110 градусов (без вторичной оптики). При заказе светильника, отличного от базового, цвет и угол излучения указываются в названии светильника.
Монтаж
Транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2.
Комплект поставки
Светильники поставляются с одним кабельным вводом для тупикового монтажа, Катион Ех Д поставляется с двумя универсальными скобами подвеса
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Уровень взрывозащиты | 2Ex nR IIC T6. Gc |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

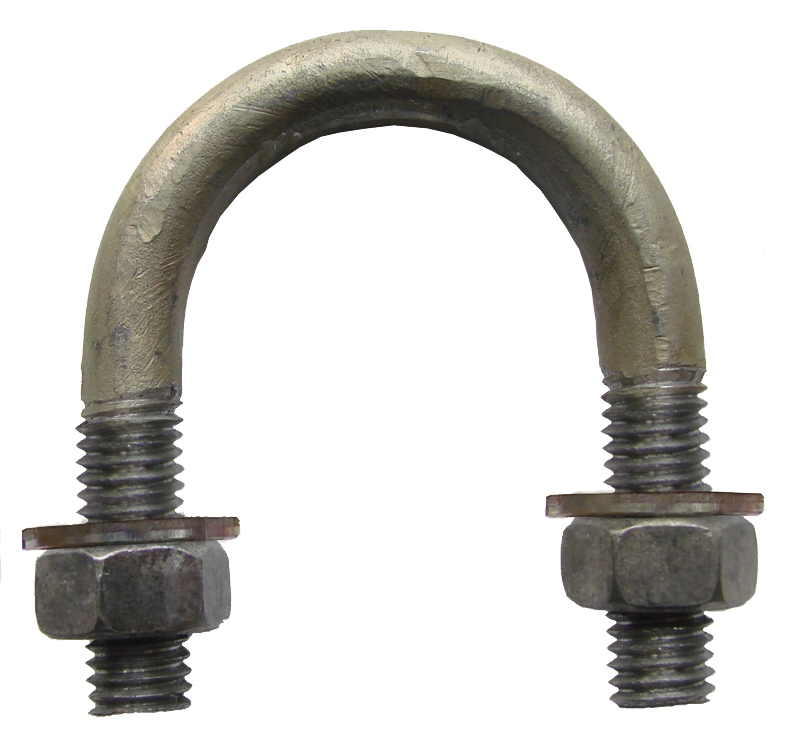

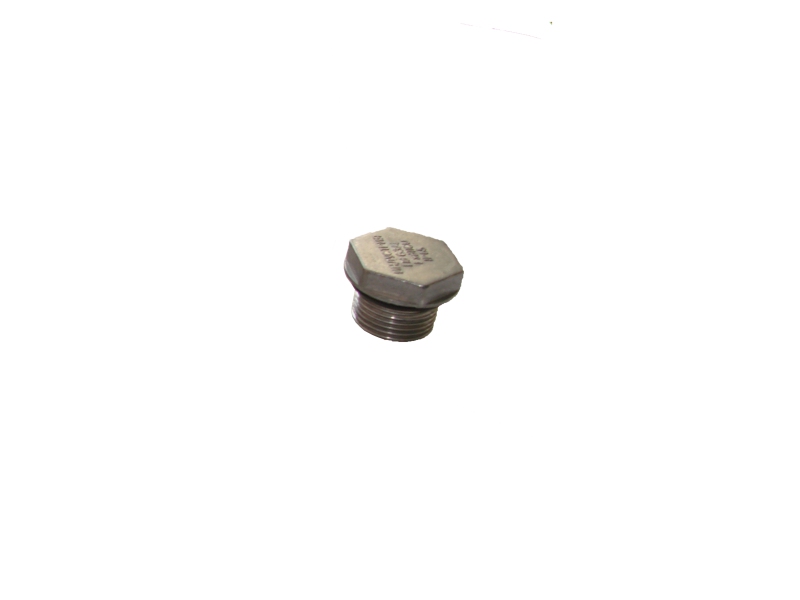

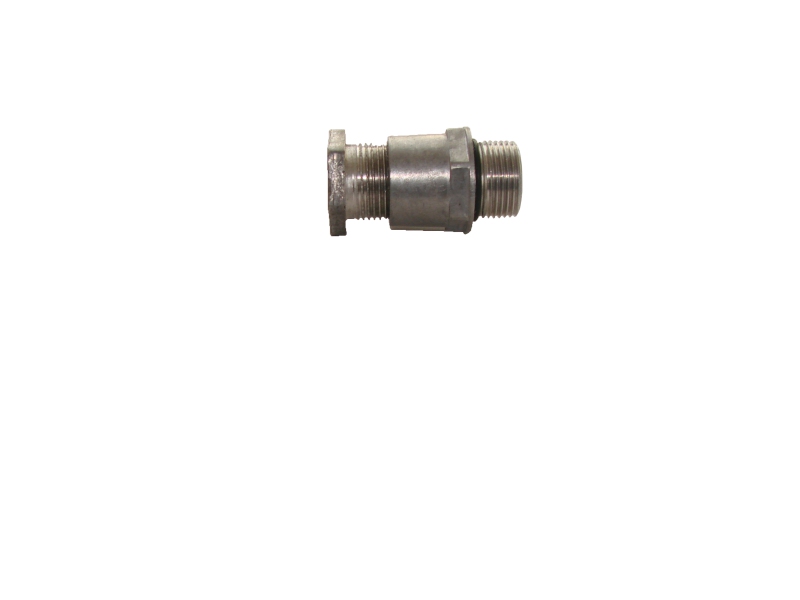

Дополнительная комплектация
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
КАТИОН Ex Т5-1х14 ТАБЛО | 14 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-1х24 ТАБЛО | 24 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-2х14 ТАБЛО | 2х14 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-2х24 ТАБЛО | 2х24 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х14 ТАБЛО | 3х14 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х24 ТАБЛО | 3х24 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
