КАТИОН Ех Взрывозащищенный прожектор
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E40, RX7s |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КАТИОН Ех |
Мощность: | 100-150 Вт |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель Катион Ex поддерживает безопасность работ, выполняемых в зонах 2-го класса, выделенных на территориях производственных объектов по причине вероятности образования взрывоопасной среды. Такие участки имеют место на предприятиях, осуществляющих деревообработку и нефтепереработку, производство химической, лакокрасочной, текстильной продукции.
В базовую комплектацию входят две универсальные скобы подвеса и обеспечен тупиковый монтаж. Транзитное подключение изделий реализуется при их дооснащении вторым кабельным вводом.
Модификации позволяют учесть приоритеты в плане цветовой температуры, качества цветопередачи и типа ПРА. Имеются версии с ДНаТ и ДРИ мощностью 100 и 150 Вт, каждая из которых представлена двумя типами ПРА: электронным и электромагнитным. Корректная работа соблюдается в диапазоне: -45°С – +40°С.
Корпус модели – неразборный. Его части: алюминиевая основа и пластиковые торцы объединены винтами (предварительно нанесен герметик). Светопропускающее плоское стекло прижато пластиковыми держателями. Внутренняя полость защищена (IP65) от влияния влаги в различных ее проявлениях и пыли.
Описание конструкции

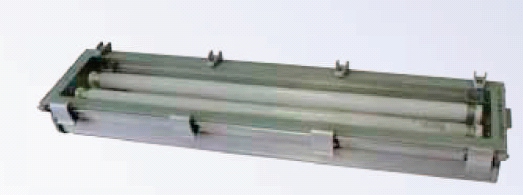

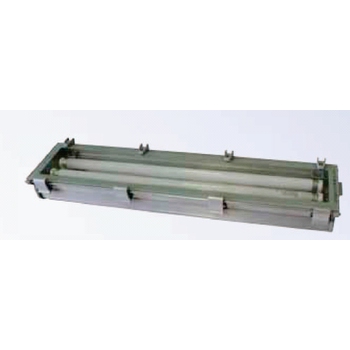

Оболочка светильника состоит из светопропускающего элемента — плоского стекла соединенного с корпусом посредством пластиковых держателей. Корпус состоит из алюминиевого профиля закрытого с двух сторон пластиковыми боковинами закрепленных винтами и клеем-герметиком, что делает эту оболочку неразборной. Светильники аварийного освещения обеспечивают работу в автономном режиме в течение одного или трех часов за счет использования аккумуляторных батарей и преобразователя напряжения. Преобразователь напряжения одновременно является зарядным устройством для аккумуляторов. Для крепления светильников в корпусах имеются три специальных паза, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 5,5 |
Срок службы | 10 лет |
Пример записи для заказа - 354011 Светильник КАТИОН Ex ГО-100 (Е40)
Cветильник поставляется с двумя универсальными скобами подвеса, с одним кабельным вводом для тупикового монтажа.
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
КАТИОН Ex ГО-100 (Е40) | 100 Вт | Е40 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ГО-100 (Е40) Э | 100 Вт | Е40 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex ГО-150 (RX7s) | 150 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ГО-150 (RX7s) Э | 150 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex ЖО-100 (Е40) | 100 Вт | Е40 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ЖО-100 (Е40) Э | 100 Вт | Е40 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex ЖО-150 (RX7s) | 150 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ЖО-150 (RX7s) Э | 150 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
