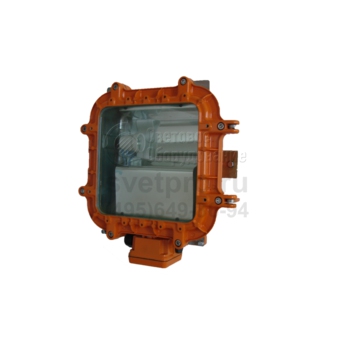

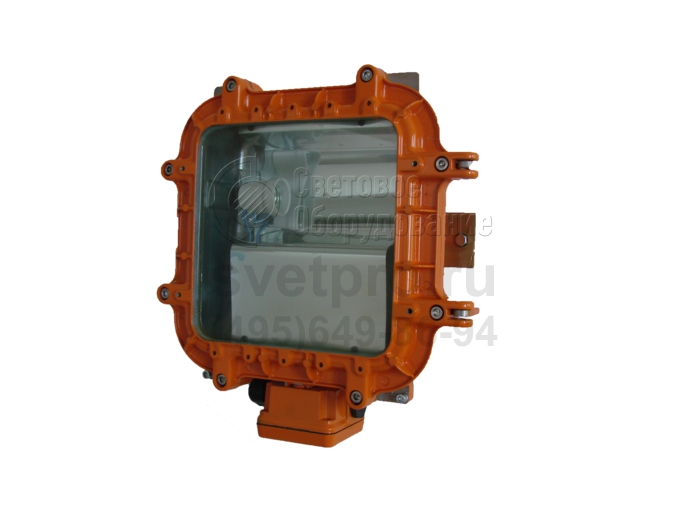

КВАДРО АО Светильник аварийного освещения

Главная > Бренды > Гагаринский СТЗ > КВАДРО АО Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Компактная люминесцентная лампа (КЛЛ)
Цоколь: GX24q1, GX24q2, GX24q3, 2G7
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: КВАДРО АО
Мощность: 9-26 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель Квадро АО применяется для освещения объектов промышленных предприятий, относимых по вероятности наличия взрывоопасной среды к зоне 1 и 2. Сфера применения распространяется на нефтяные, газовые, нефтехимические, лакокрасочные, химические, деревообрабатывающие, текстильные производства.

В базовом варианте предусмотрена планка для крепления на стену или потолок. Вводная коробка, установленная на корпусе, позволяет осуществить тупиковый (стандартная версия) и транзитный монтаж. Дополнительная комплектация содержит: поворотный подвес, скобу для внутренней установки, кабельные вводы, защитную решетку.

В модельном ряду изделия с одной КЛЛ (9, 13, 18, 26 Вт) и одна двухламповая версия (2*9 Вт), в которой в аварийном режиме горит одна лампа. В состав модели входит ЭПРА и самоподзаряжаемая АКБ, полной зарядки которой достаточно на один (три) часа работы.

Корпус осветительного прибора Квадро АО отлит из алюминиевого сплава, устойчивого к коррозии, в металлической обечайке установлено многослойное ударопрочное стекло. Его фиксация – неразъемная. Объединение деталей винтами обеспечивает взрывонепроницаемость оболочки. Резиновая прокладка уплотняет место объединения для повышения герметичности (IP65).

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло . Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.

Общие технические характеристики

Коэффициент мощности, не менее                                      0,85
Группа условий эксплуатации                                                М2, для автомобильных М18
Монтаж

транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2

Защитный угол (с отражателем)                                         30 градусов
Срок службы                                                                     10 лет
Масса 9кг
Сейсмостойкость 9 баллов по шкале МSK-64
Время работы в аварийном режиме 1 час

Пример записи для заказа – «105006 Светильник КВАДРО-Ф-1х16 (GR10q) Э»

Для варианта климатического исполнения УХЛ1 – «103002 Светильник КВАДРО-Ж-70 УХЛ1»

Базовый вариант поставки

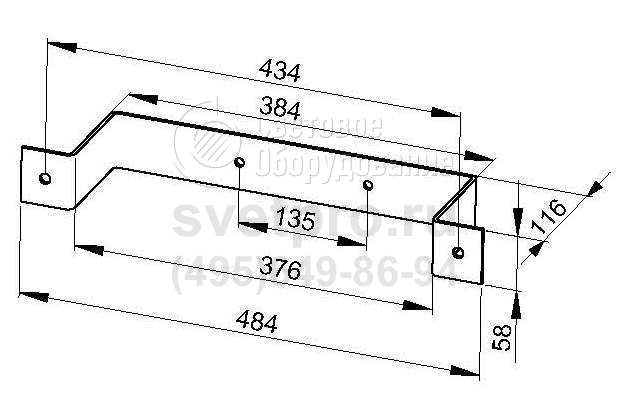

В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.

Варианты установки и крепежа

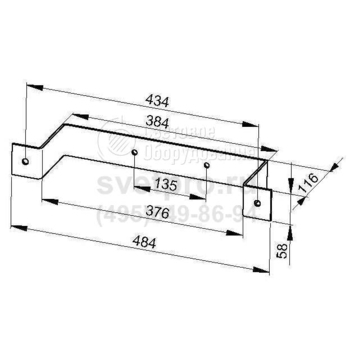

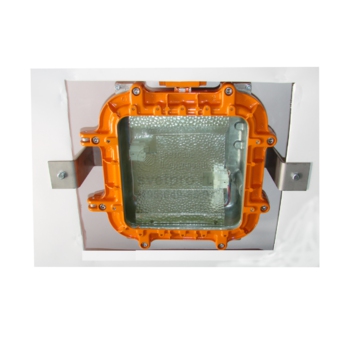

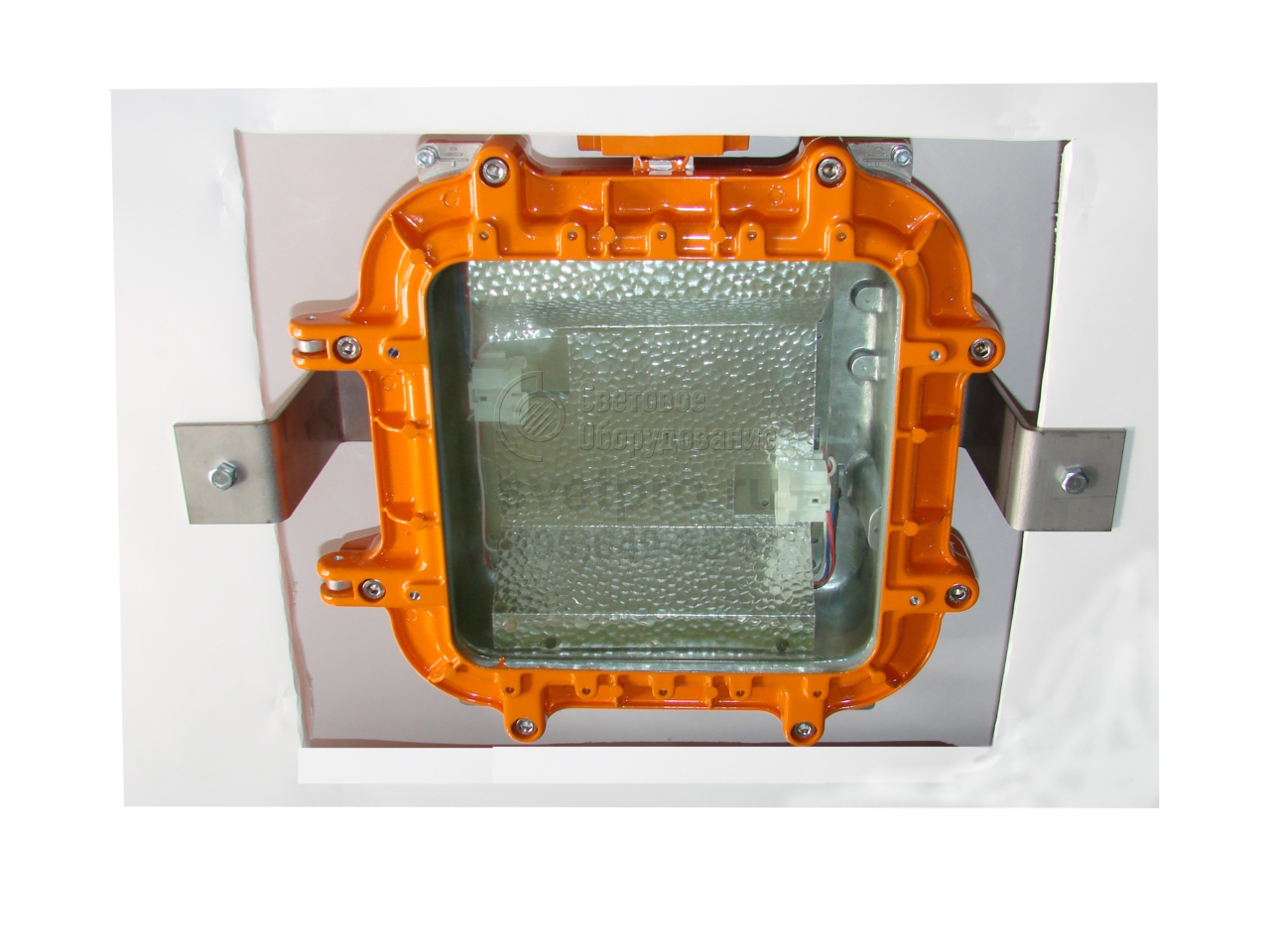

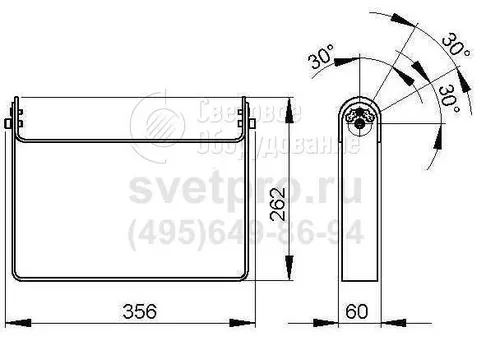

Крепление со скобой для внутреннего монтажа Скоба для внутреннего монтажа

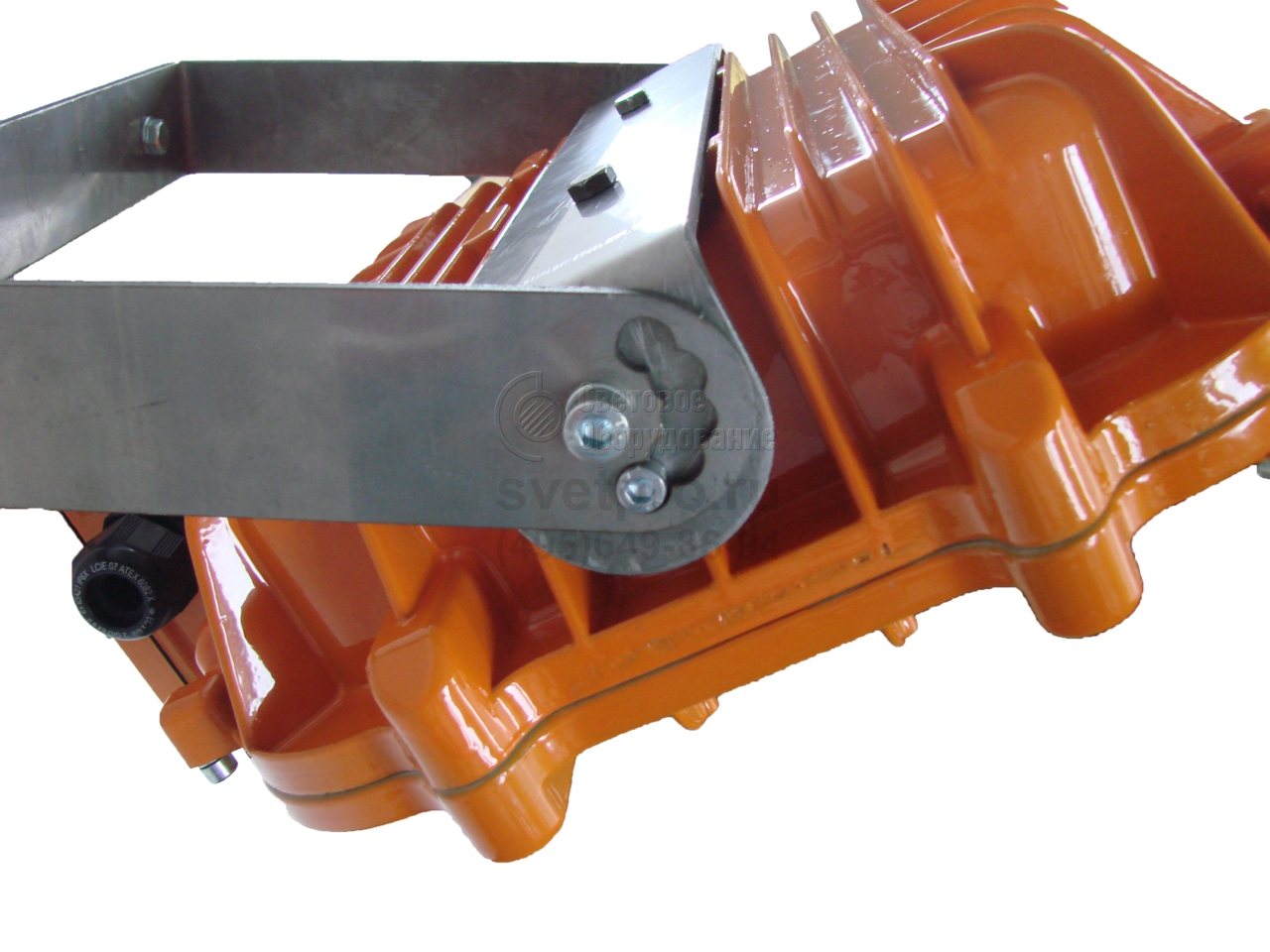

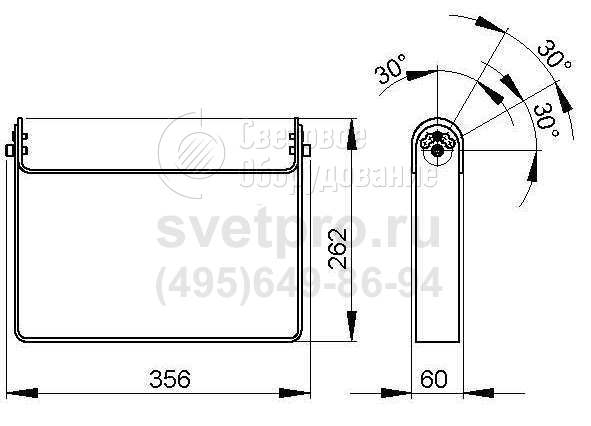

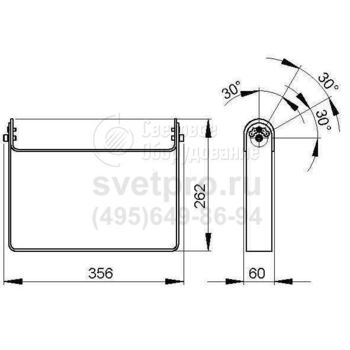

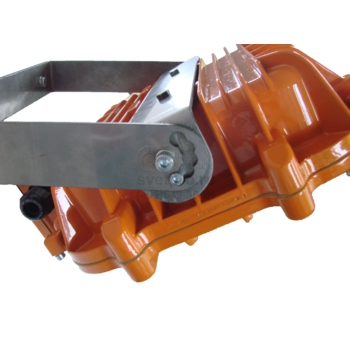

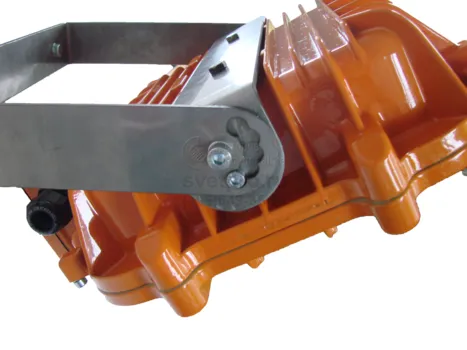

Крепление на поворотный подвес Поворотный подвес

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

Артикул №Наименование для заказаФото
941001 Решётка «КВАДРО»
951001 Поворотный подвес "КВАДРО"
961001 Скоба для внутреннего монтажа "КВАДРО"
910001 Кабельный ввод «е» Schlemer
910002 Кабельный ввод «е УХЛ1»*

* Для светильников с климатическим исполнением УХЛ1

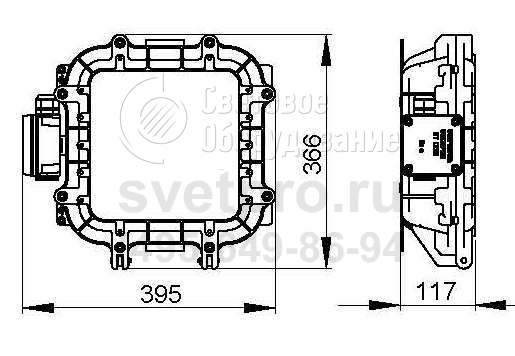

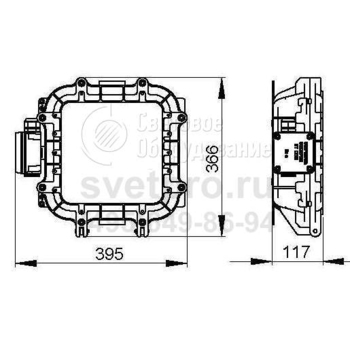

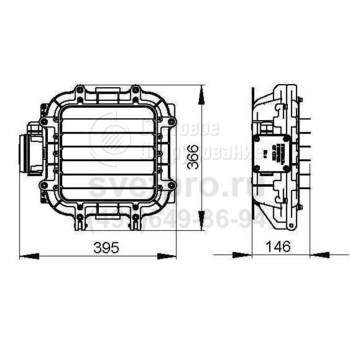

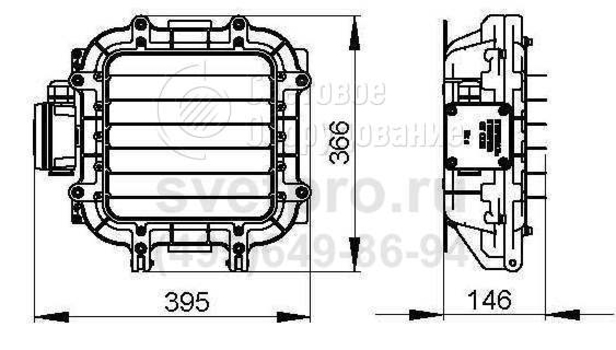

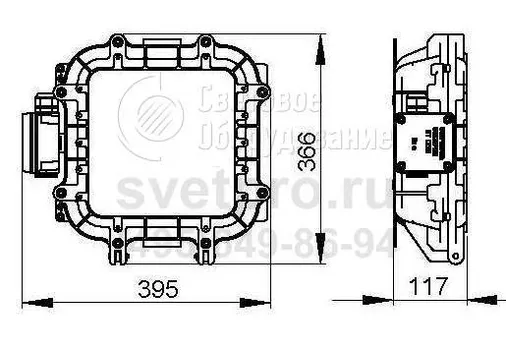

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
КВАДРО-Ф-1х13 (Gx24q-1) Э АО-1 13 Вт GX24q-1 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х13 (Gx24q-1) Э АО-3 13 Вт GX24q-1 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х18 (Gx24q-2) Э АО-1 18 Вт GX24q-2 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х18 (Gx24q-2) Э АО-3 18 Вт GX24q-2 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х26 (Gx24q-3) Э АО-1 26 Вт GX24q-3 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х26 (Gx24q-3) Э АО-3 26 Вт GX24q-3 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х9 (2G7) Э АО-1 9 Вт 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-1х9 (2G7) Э АО-3 9 Вт 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
КВАДРО-Ф-2х9 (2G7) Э АО-1 2х9 Вт 2G7 КЛЛ 1Ex d e IIВ T6 Gb от -20°С до +40°С Есть
