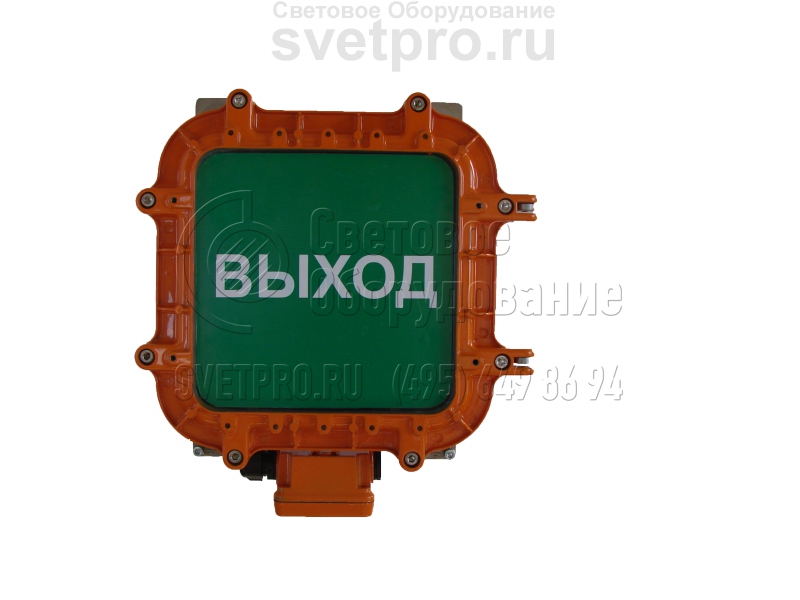

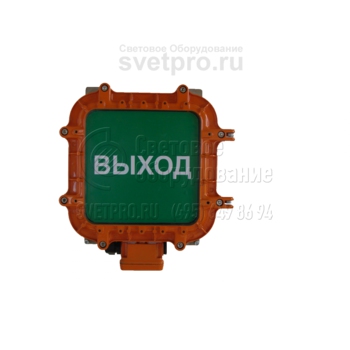

КВАДРО Д (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | КВАДРО Д |
Мощность: | 18-45 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Квадро Д (Табло) применяют на предприятиях, на которых в ходе технологического процесса может возникнуть взрывоопасная ситуация. Уровень взрывозащиты дает основания к установке в зонах 1 и 2.
Настенную установку осуществляют, используя планку, которой комплектуется изделие. Изменить комплектацию можно по заказу, дополнив его поворотным подвесом и вторым кабельным вводом, позволяющим выполнить транзитное подключение. Базовая комплектация – тупиковый монтаж. Вводная коробка обеспечивает герметичность клеммной колодки.
Модельный ряд включает изделия, оснащенные светодиодным модулем, потребляющим: 18, 24, 36, 45 Вт. Питающая сеть – 220 В. Доступен выбор изделий для эксплуатации в зоне УХЛ1, с диапазоном: -60°С – +40°С.
Взрывозащита светового табло Квадро Д обеспечена способом объединения конструктивных частей, выполняемым винтами. Корпус изделия отлит из алюминиевого сплава, обечайка и светопропускающее стекло – неразборная часть. В области прилегания в канавке корпуса проложена уплотняющая прокладка. Она повышает герметичность внутреннего отсека до степени IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства. В светодиодных табло применяются светодиоды холодного свечения без вторичной оптики.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|

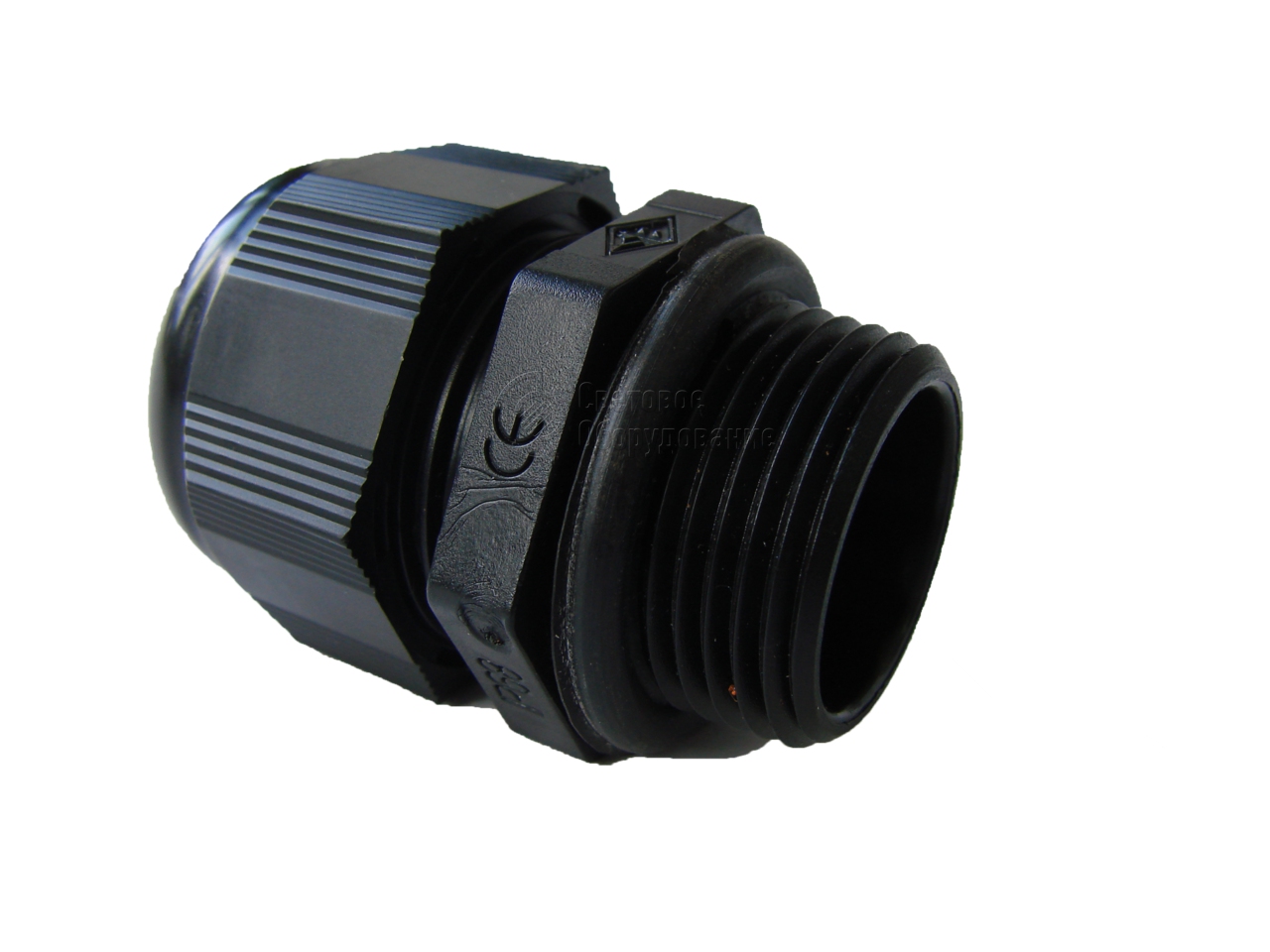

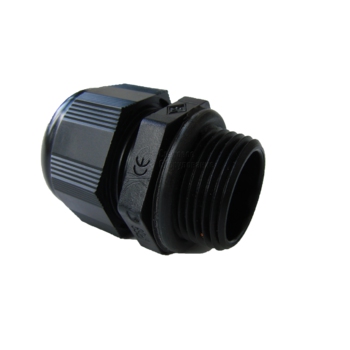

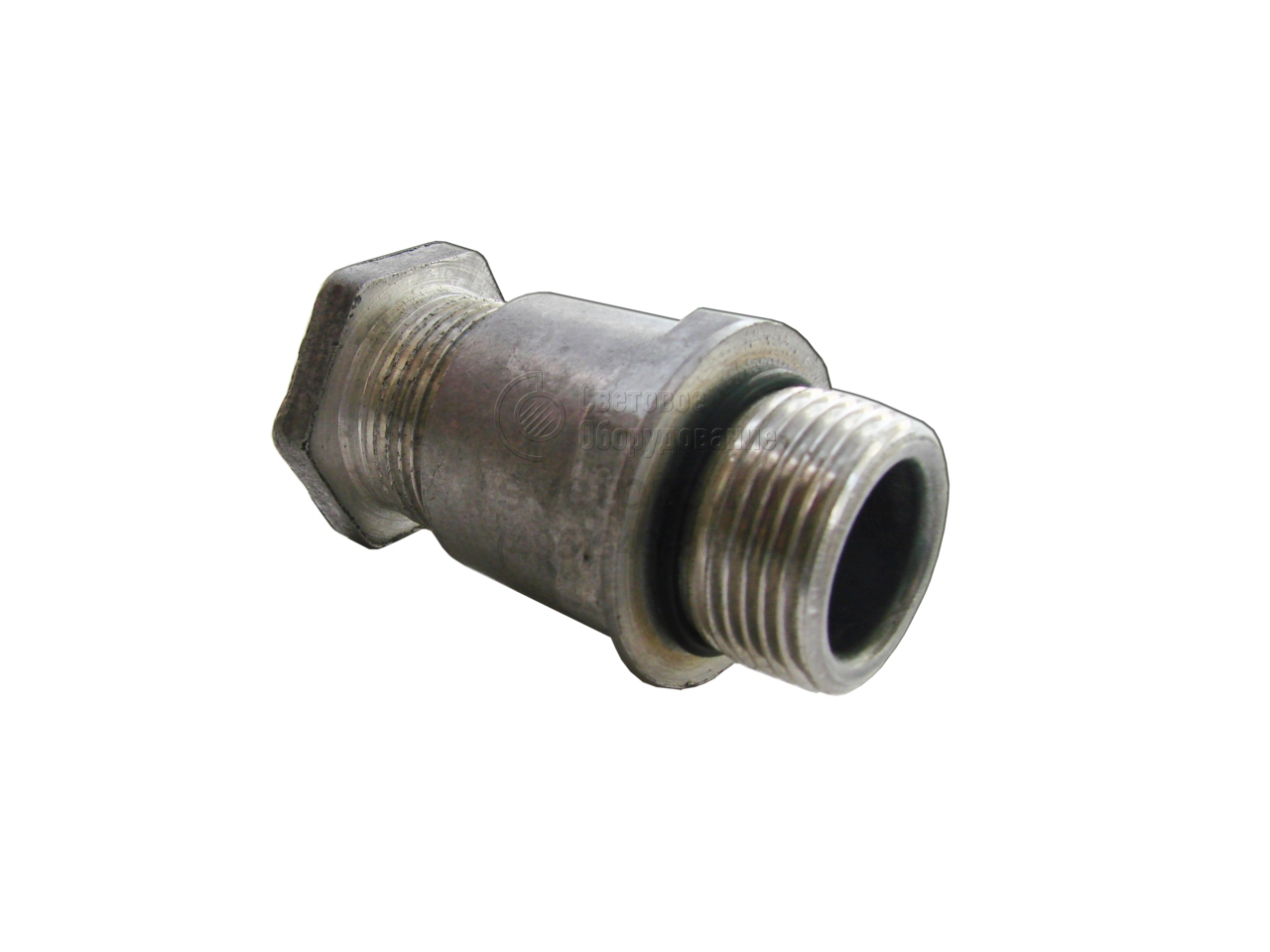

Кабельный ввод «e» Schlemer | 910001 | |

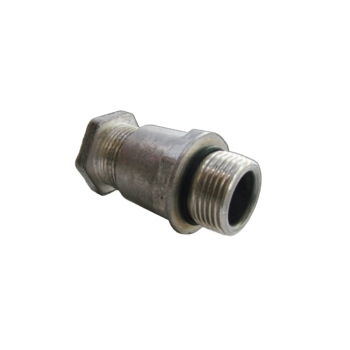

Кабельный ввод «е» УХЛ1 | 910002 | |

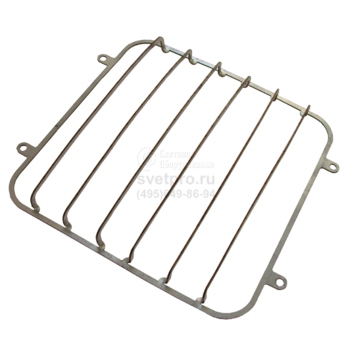

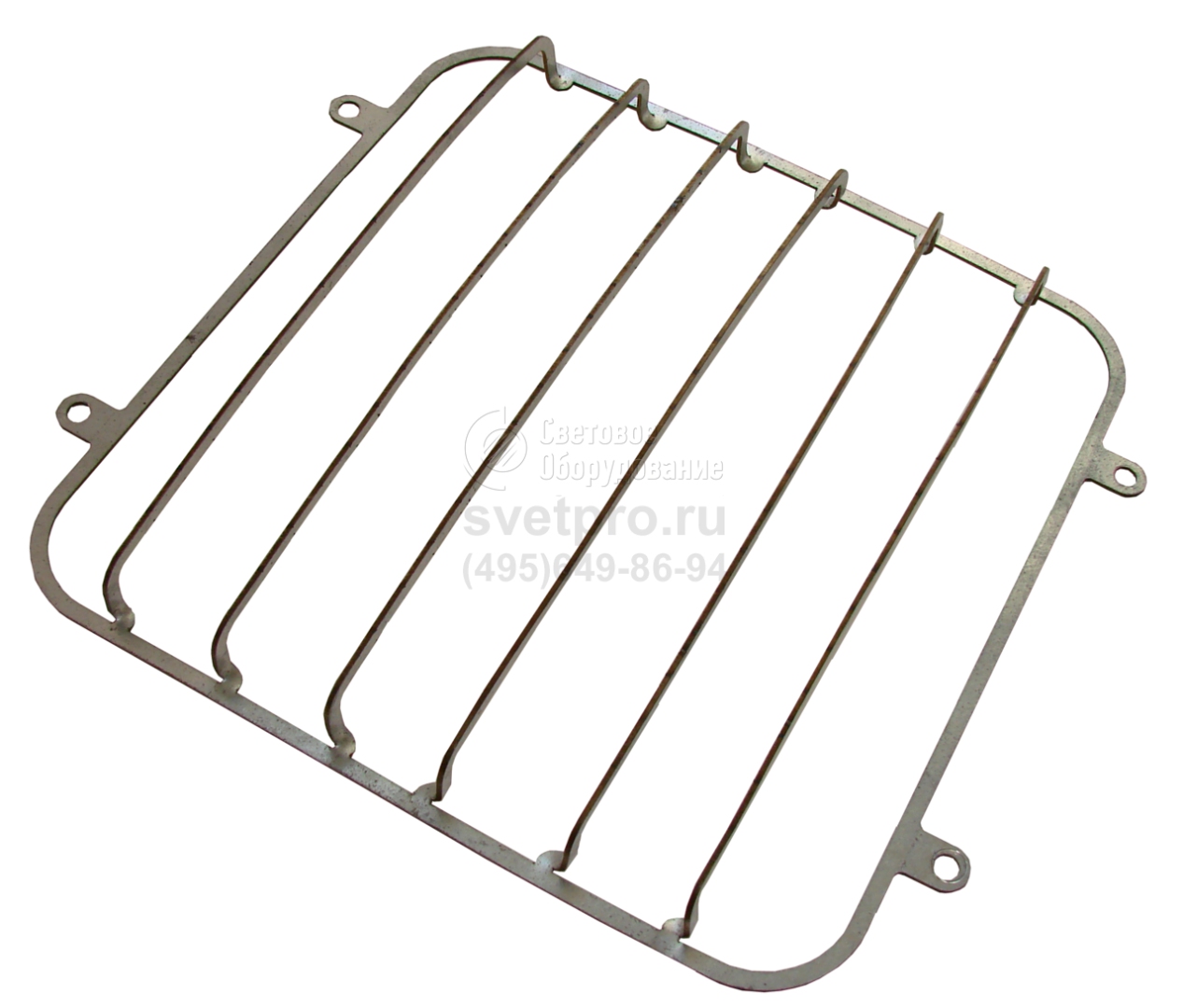

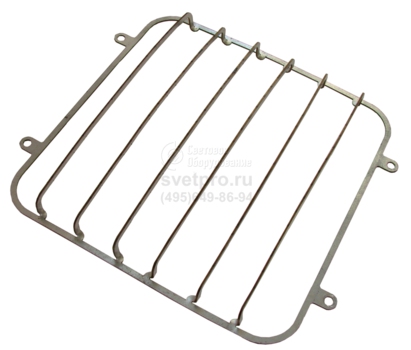

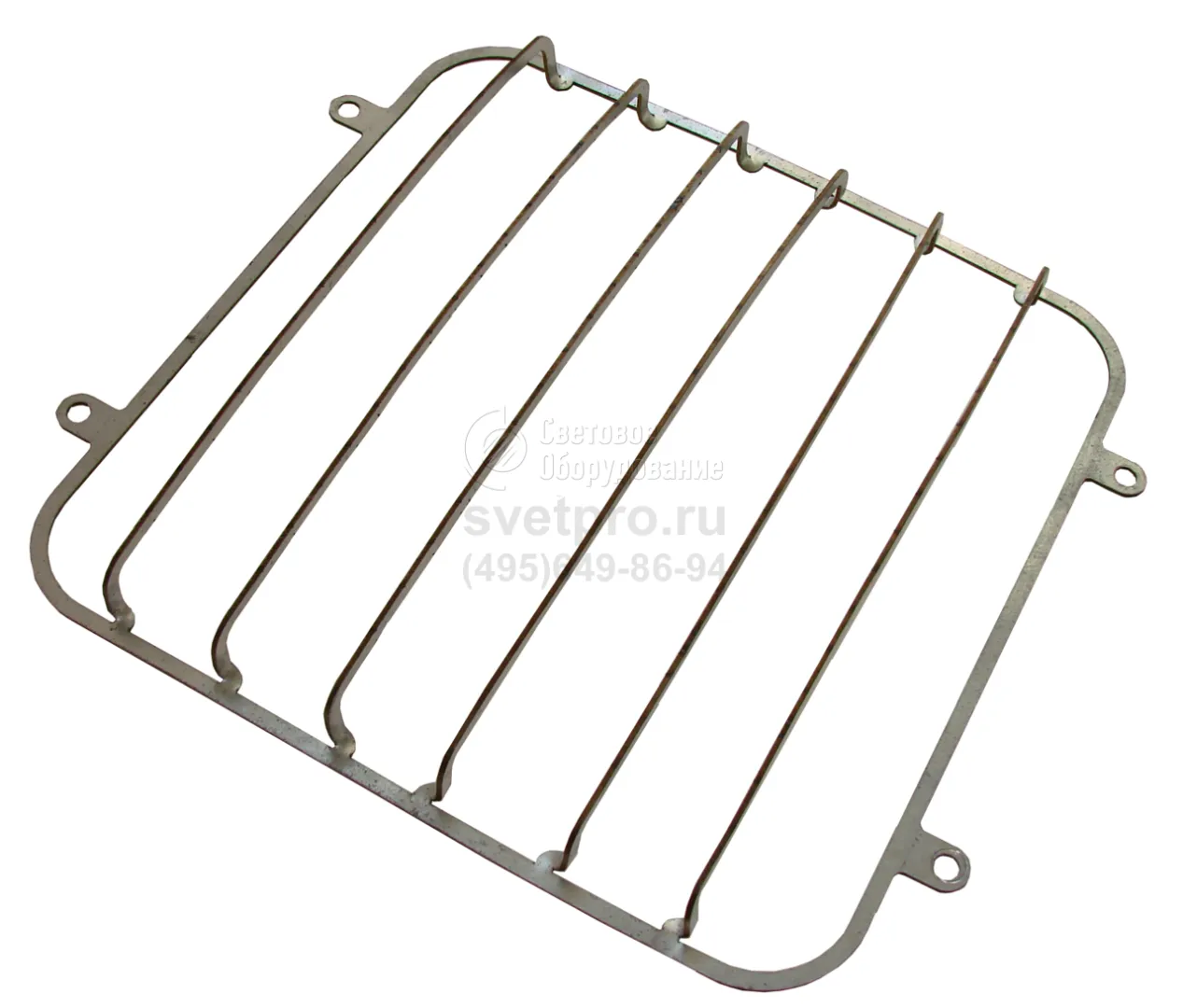

Решётка «КВАДРО» | 941001 | |

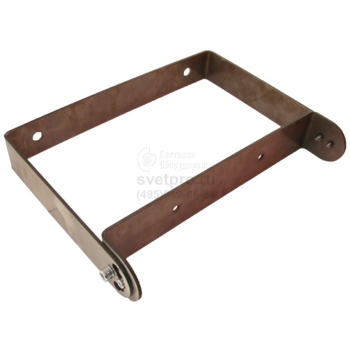

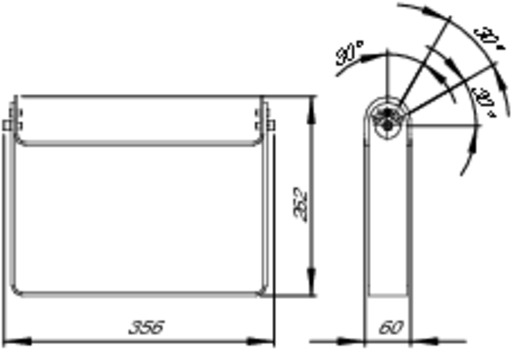

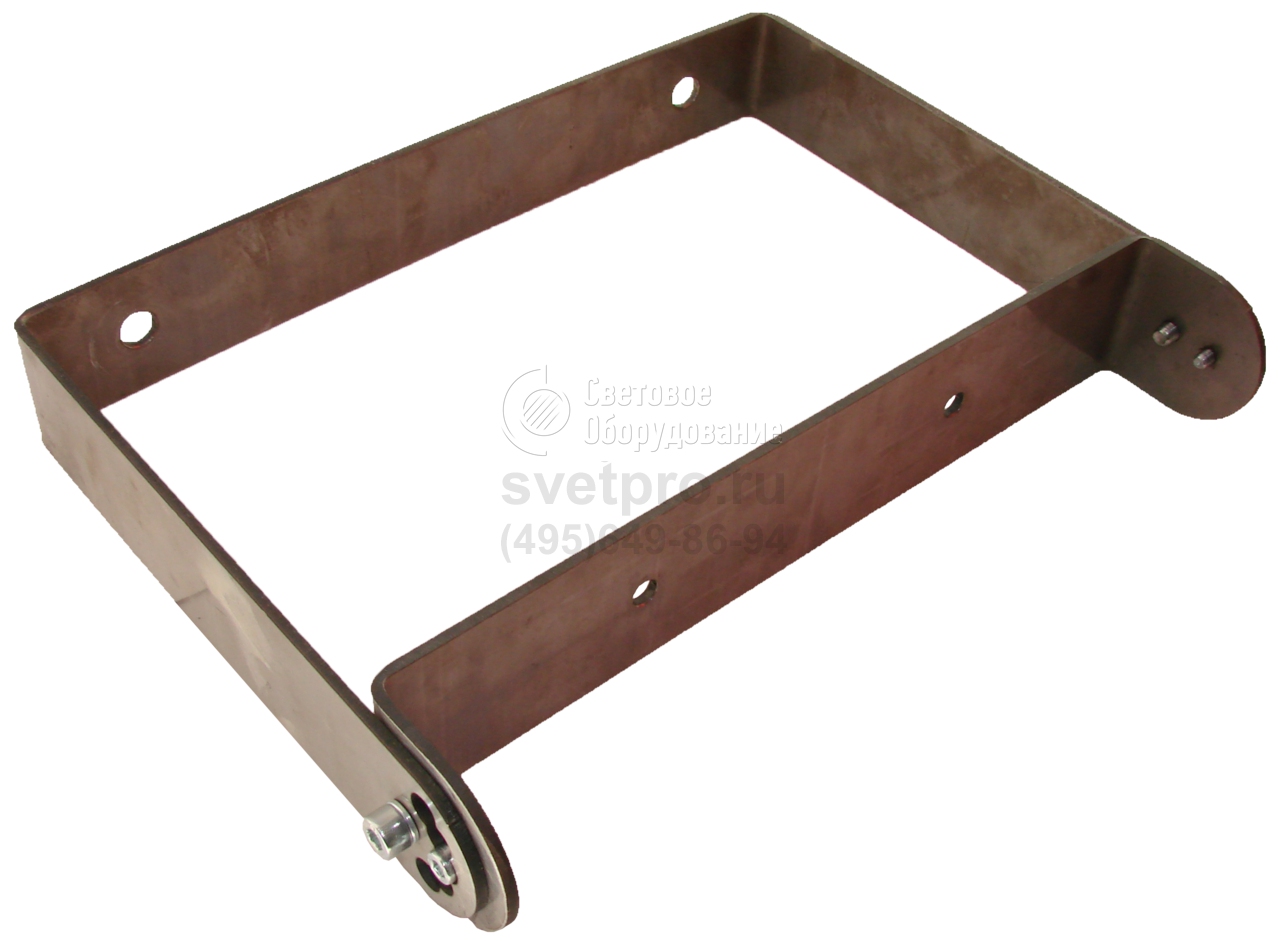

Поворотный подвес «КВАДРО» | 951001 | |

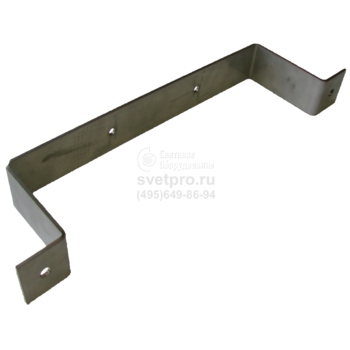

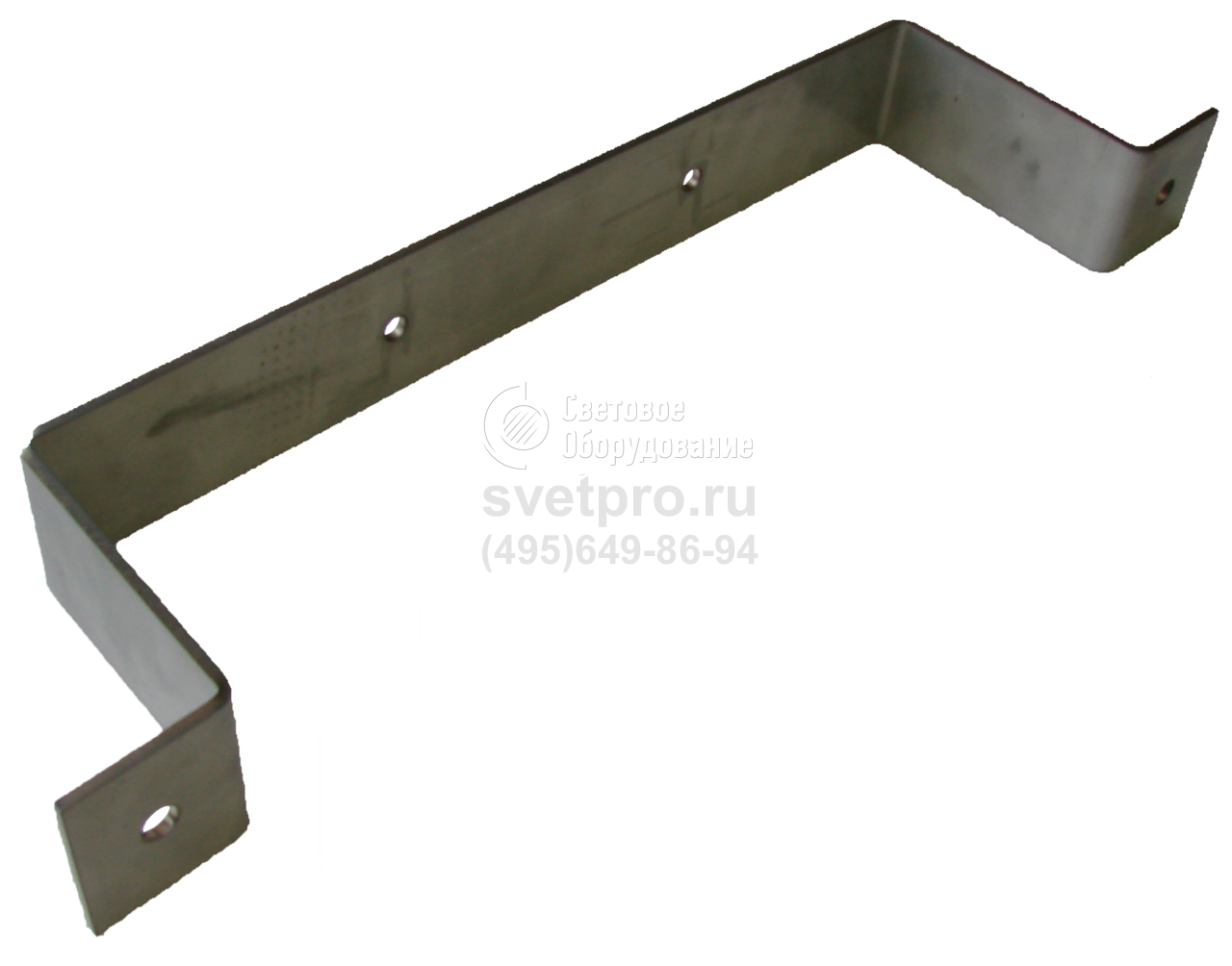

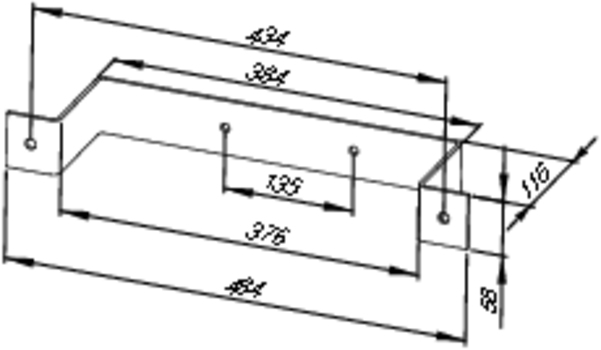

Скоба для внутреннего монтажа «КВАДРО» | 961001 |
Варианты установки и крепежа

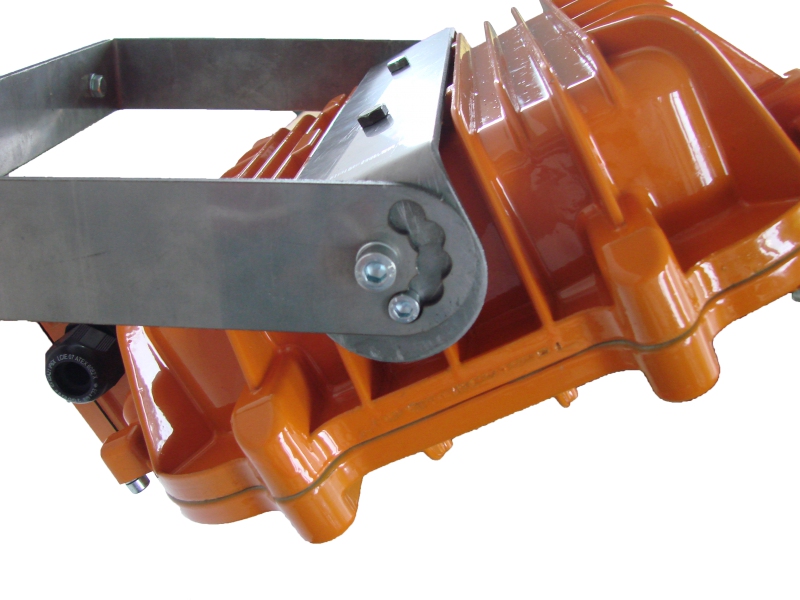

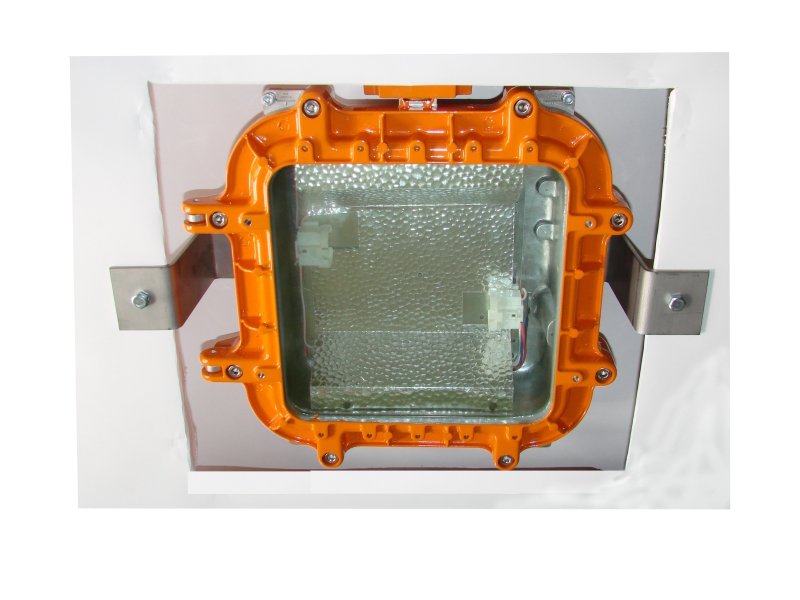

Крепление на поворотный подвес | Крепление со скобой для внутреннего монтажа |

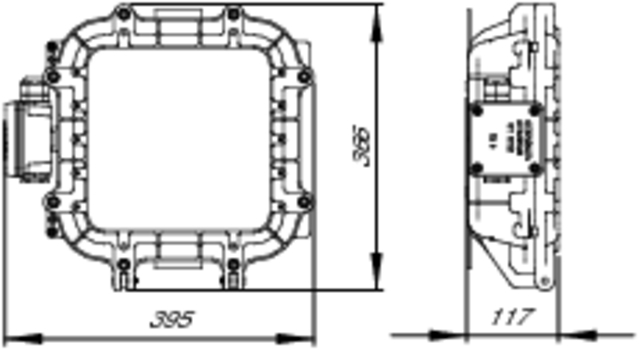

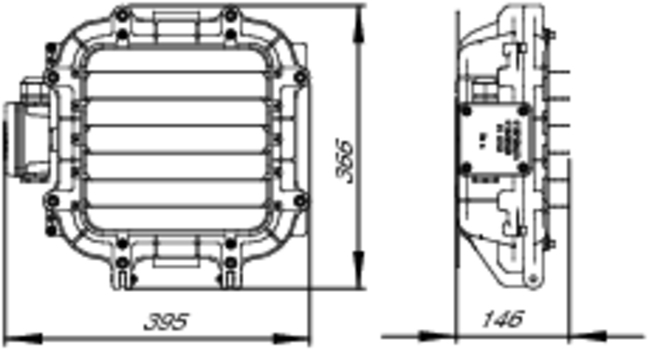

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|
109027 | КВАДРО Д-18 Табло | 1ExdsIIBT6 | -40°С…+40°С | 9 |
109028 | КВАДРО Д-18 Табло УХЛ1 | 1ExdsIIBT6 | -60°С…+40°С | 9 |
109029 | КВАДРО Д-24 Табло | 1ExdsIIBT6 | -40°С…+40°С | 9 |
109030 | КВАДРО Д-24 Табло УХЛ1 | 1ExdsIIBT6 | -60°С…+40°С | 9 |
109031 | КВАДРО Д-36 Табло | 1ExdsIIBT6 | -40°С…+40°С | 9 |
109032 | КВАДРО Д-36 Табло УХЛ1 | 1ExdsIIBT6 | -60°С…+40°С | 9 |
109033 | КВАДРО Д-45 Табло | 1ExdsIIBT6 | -40°С…+40°С | 9 |
109034 | КВАДРО Д-45 Табло УХЛ1 | 1ExdsIIBT6 | -60°С…+40°С | 9 |
