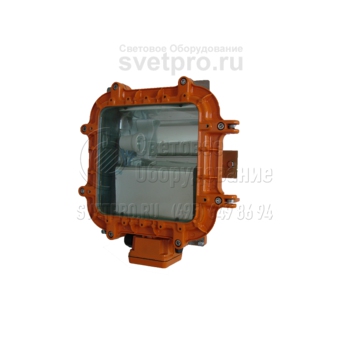

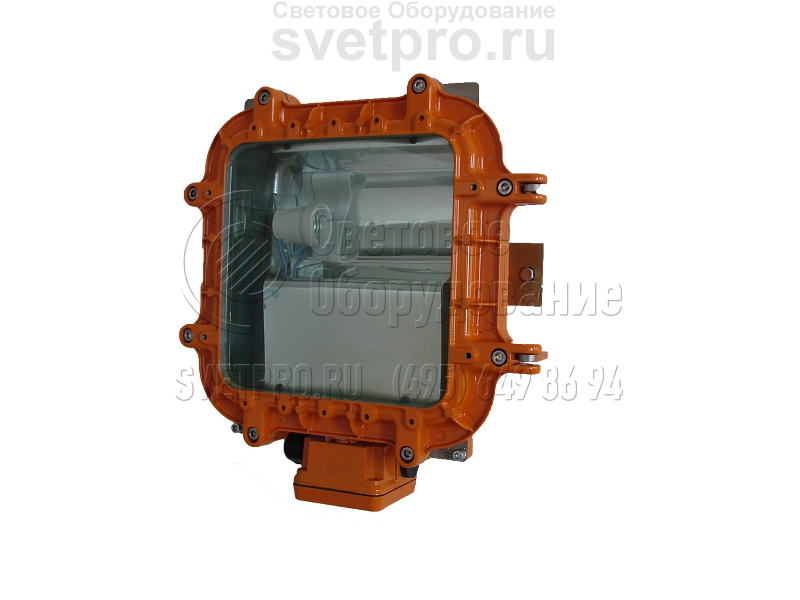

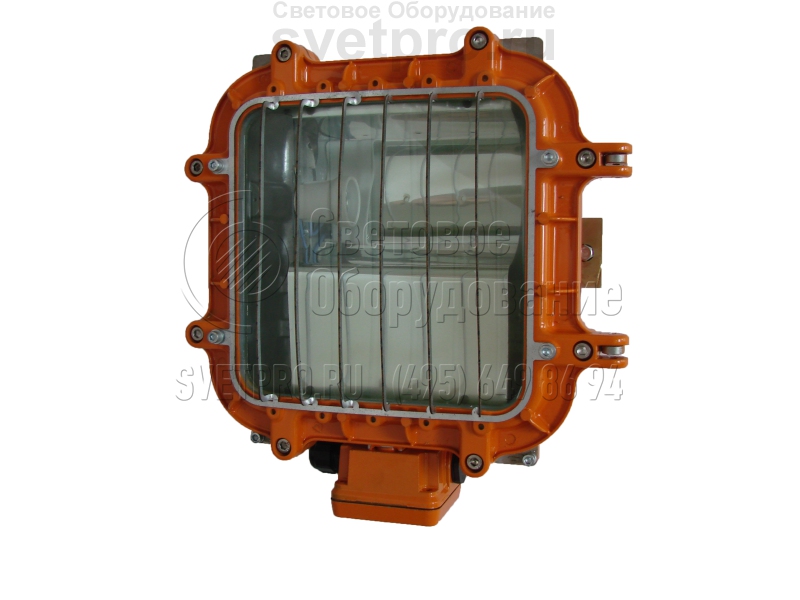

КВАДРО Ф АО Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | 2G7, GX24q1, GX24q2, GX24q3 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО Ф АО |
Мощность: | 9-26 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Квадро Ф АО КЛЛ обеспечат освещение объектов, на которых имеются зоны 1 и 2, где может образоваться взрывоопасная среда. При перебое электроснабжения работают автономно. Область использования распространяется на газовое, нефтеперерабатывающее, деревообрабатывающее, химическое, лакокрасочное, текстильное производство.
Изделие встраивается в ниши, крепится к потолку или стене, подвешивается на поворотном подвесе. Кабель подключается во вводной коробке. Доступно тупиковое и транзитное подключение (при дополнении вторым вводом).
Мощность КЛЛ со штырьковым цоколем, применяемых в версиях изделия, 9–26 Вт. Модификация с лампой 9 Вт с цоколем 2G7 имеет одно- и двухламповый вариант. Изделия оснащаются БАП (один и три часа). ЭПРА является элементом комплектации. Защитный угол светильника – 30°.
Взрывонепроницаемость оболочки обеспечена винтовым способом объединения литого корпуса и обечайки. В обечайке неразъемно закреплено многослойное стекло. Способ объединения и резиновая прокладка защищают внутреннюю полость изделия от пыли и водных компонентов (IP65). Устойчивость к коррозии обеспечена литьем металлических деталей из сплава алюминия.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | от –20°С до +40°С |
Маркировка взрывозащиты | 1ExdsIIBT6 |
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация

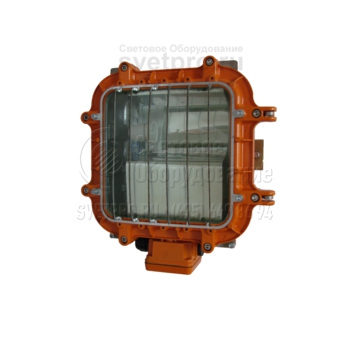

Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |
Решётка «КВАДРО» | 941001 | |

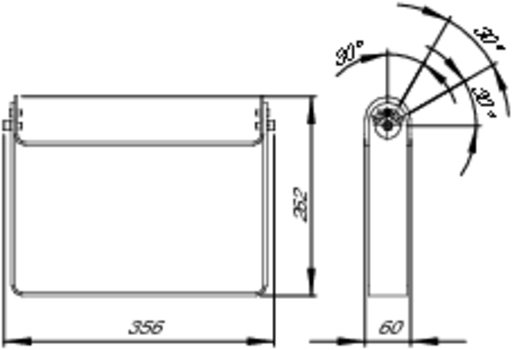

Поворотный подвес «КВАДРО» | 951001 | |

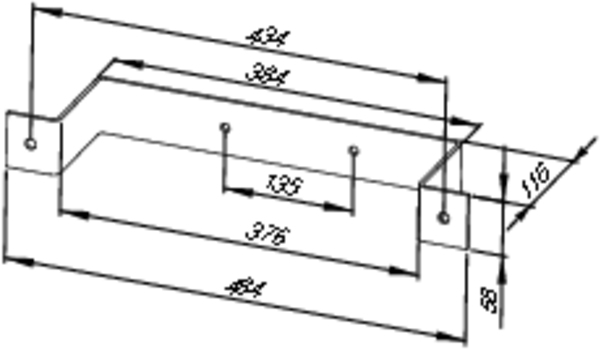

Скоба для внутреннего монтажа «КВАДРО» | 961001 |
Варианты установки и крепежа

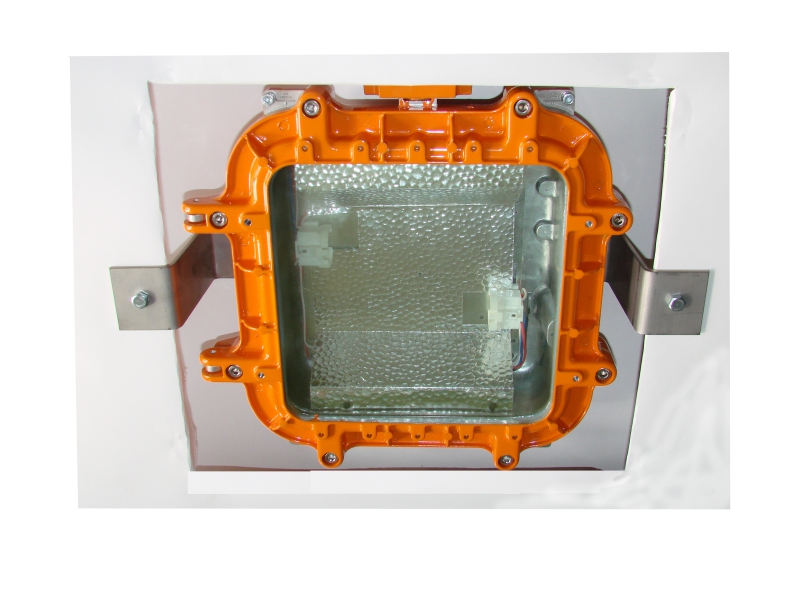

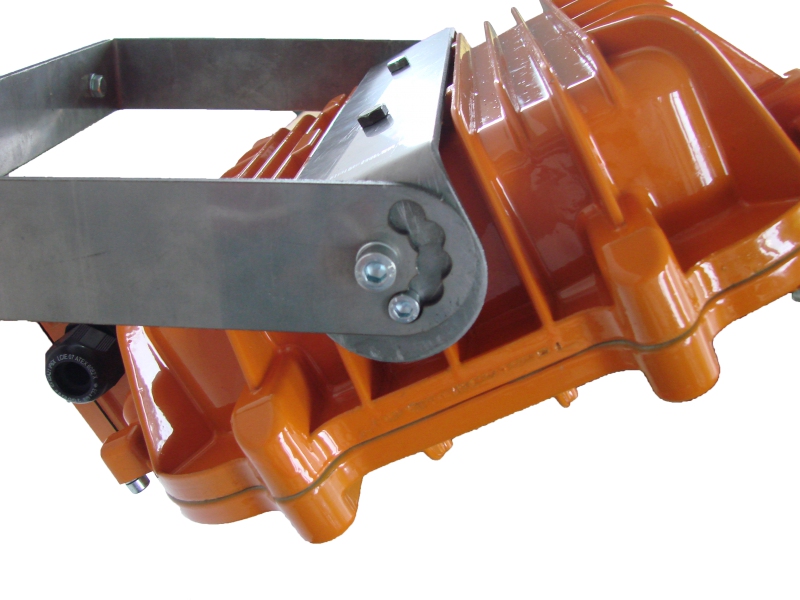

Крепление на поворотный подвес | Крепление со скобой для внутреннего монтажа |

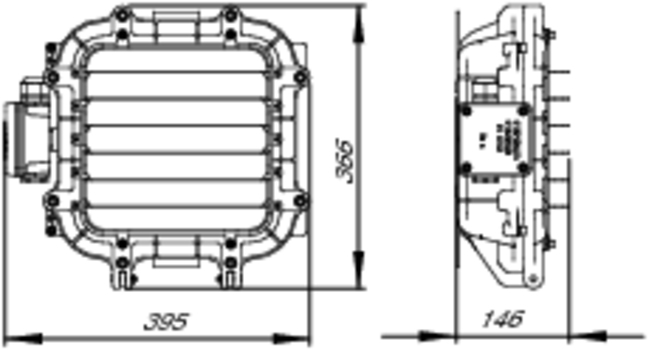

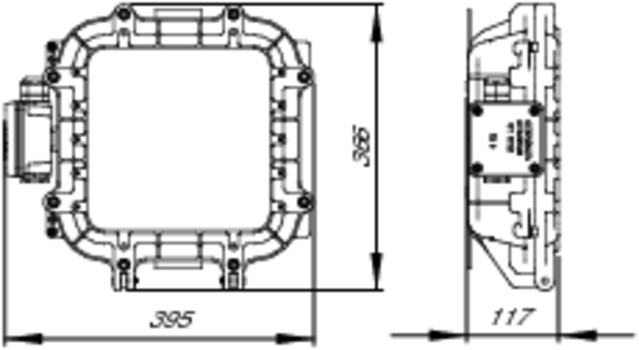

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|---|---|
105017 | КВАДРО-Ф-1х9 (2G7) Э АО-1 | 1хККЛ-9, 2G7 | 2G7 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 1 |
105018 | КВАДРО-Ф-1х9 (2G7) Э АО-3 | 1хККЛ-9, 2G7 | 2G7 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 3 |
105019 | КВАДРО-Ф-2х9 (2G7) Э АО-1 | 2хККЛ-9, 2G7 | 2G7 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 1 |
105020 | КВАДРО-Ф-1х13 (Gx24q-1) Э АО-1 | КЛЛ-13, Gx24q-1 | Gx24q-1 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 1 |
105021 | КВАДРО-Ф-1х13 (Gx24q-1) Э АО-3 | КЛЛ-13, Gx24q-1 | Gx24q-1 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 3 |
105022 | КВАДРО-Ф-1х18 (Gx24q-2) Э АО-1 | КЛЛ-18, Gx24q-2 | Gx24q-2 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 1 |
105023 | КВАДРО-Ф-1х18 (Gx24q-2) Э АО-3 | КЛЛ-18, Gx24q-2 | Gx24q-2 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 3 |
105024 | КВАДРО-Ф-1х26 (Gx24q-3) Э АО-1 | КЛЛ-26, Gx24q-3 | Gx24q-3 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 1 |
105025 | КВАДРО-Ф-1х26 (Gx24q-3) Э АО-3 | КЛЛ-26, Gx24q-3 | Gx24q-3 | 1ExdsIIBT5 | от –20°С до +40°С» | есть | 9 | 3 |
