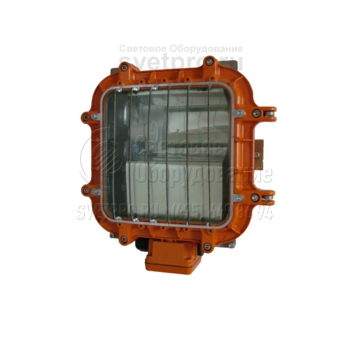

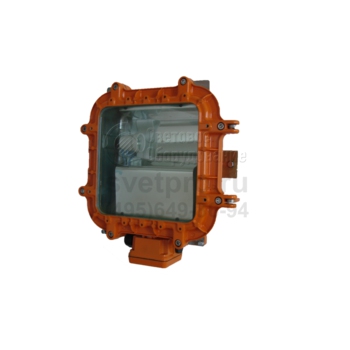

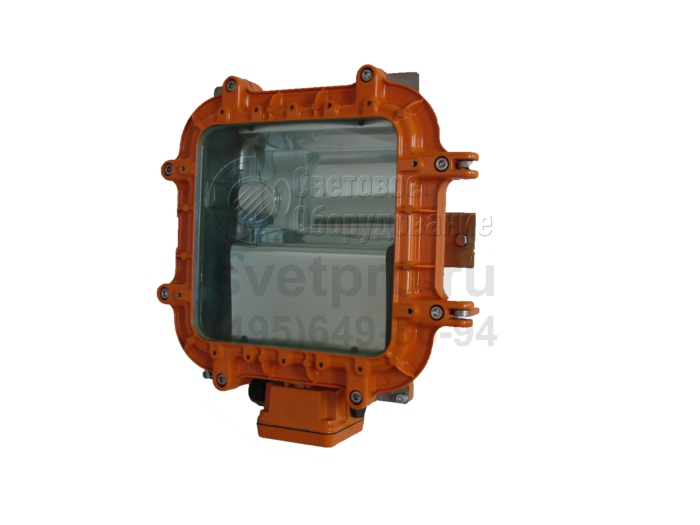

КВАДРО Ф T5 Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ), Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО Ф T5 |
Мощность: | 4 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Квадро Ф Т5 применяются на объектах, не исключающих образование взрывоопасной среды: зоны 1 и 2 предприятий деревообработки, переработки нефти и газа, производства химической, текстильной, лакокрасочной продукции.
Способ установки базовой модели – настенный или потолочный с использованием крепежной планки. Ввод кабеля – тупиковый. Изменить вариант подключения на транзитный позволяет дополнительная комплектация (по заказу). В нее входит также поворотный подвес, скоба для внутреннего монтажа, защитная решетка.
Составной частью изделия является отражатель (защитный угол 30°). Для установки ЛЛ Т5 (цоколь G5) предусмотрены патроны-ламподержатели. Модификации с лампами мощностью 4 Вт рассчитаны на два, три, четыре источника света. Соблюдение эксплуатационных характеристик и длительность работы зависит от температуры наружной воздушной среды. Она не должна выходить за пределы: -20°С – +40°С.
Вводная коробка с видом взрывозащиты «s» и взрывонепроницаемая оболочка (d), формируемая винтовым объединением обечайки и корпуса, обеспечивают 1-й уровень взрывозащиты. Корпус и обечайка изготовлены из алюминиевого, устойчивого к коррозии, сплава. Светопропускающее стекло и обечайка – неразъемны. Степень защиты оптического отсека – IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | от –20°С до +40°С |
Маркировка взрывозащиты | 1ExdsIIBT6 |
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |

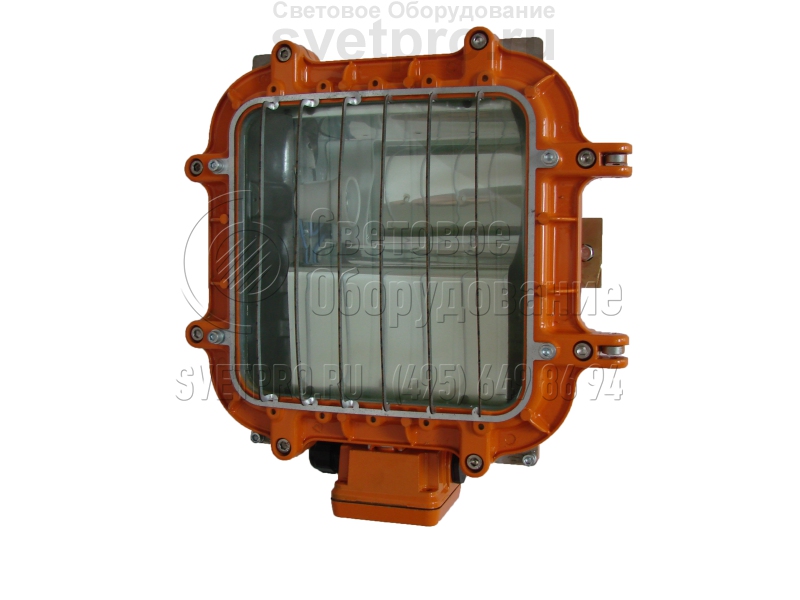

Решётка «КВАДРО» | 941001 | |

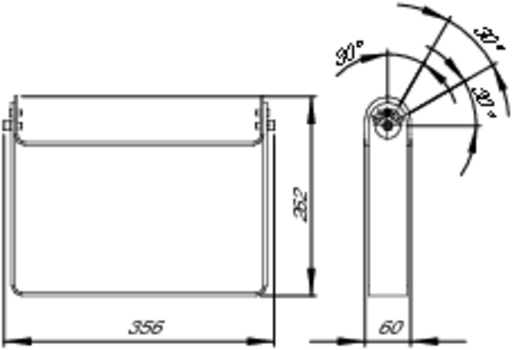

Поворотный подвес «КВАДРО» | 951001 | |

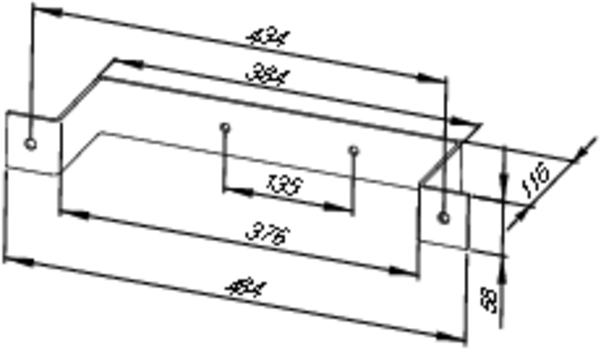

Скоба для внутреннего монтажа «КВАДРО» | 961001 |

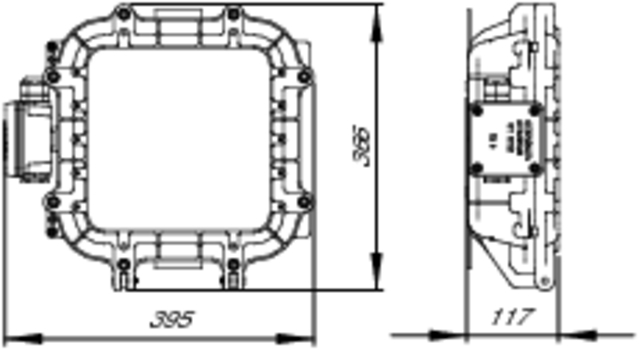

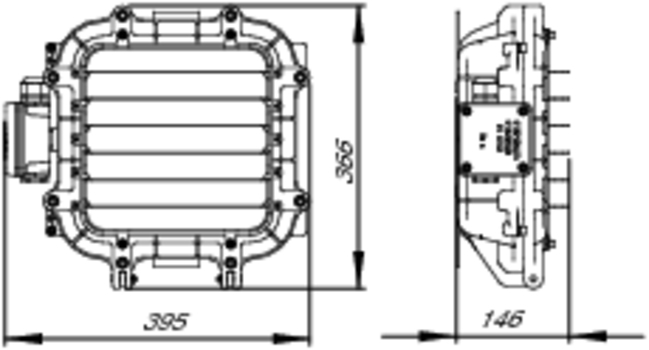

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Мощность лампы, Вт |
---|---|---|---|---|---|---|---|---|
107001 | КВАДРО-Ф-2х4 (G5) Э | 2хЛЛ Т5 4Вт, G5 | G5 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 | 2х4 |
107002 | КВАДРО-Ф-3х4 (G5) Э | 3хЛЛ Т5 4Вт, G5 | G5 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 | 3х4 |
107003 | КВАДРО-Ф-4х4 (G5) Э | 4хЛЛ Т5 4Вт, G5 | G5 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 | 4х4 |
