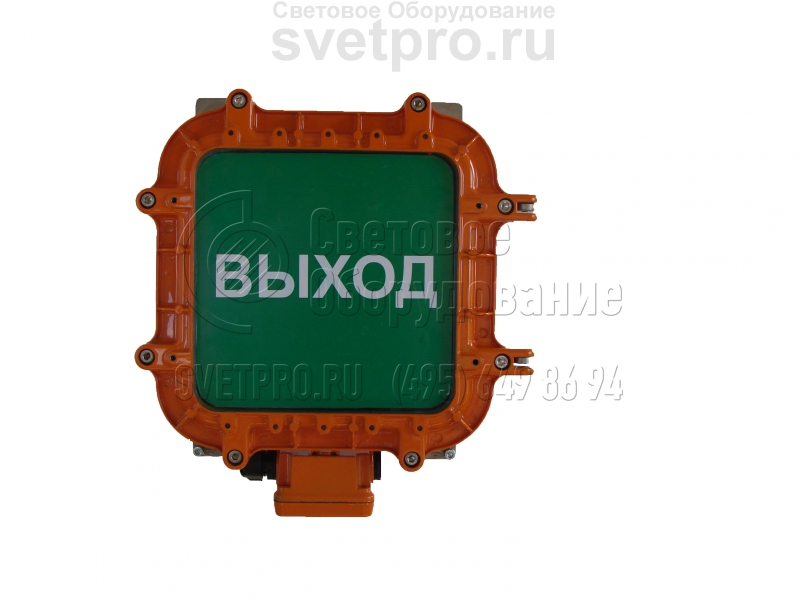

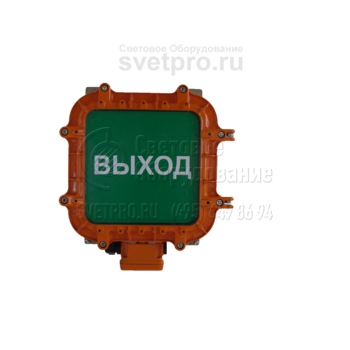

КВАДРО Ф (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | 2G7, GX24q1, GR10q, GX24q2, 2G10, GX24q3, GX24q4, G23 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Квадро Ф |
Мощность: | 9-42 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Квадро Ф (Табло) являются звеном цепочки мероприятий, выполняемых на промышленных предприятиях в интересах безопасности персонала. Они обладают потенциалом для эксплуатации в зонах 1 и 2, на которых может образоваться взрывоопасная среда. Такие участки имеют место на химических, лакокрасочных, текстильных, нефтеперерабатывающих, деревообрабатывающих производствах.
При установке на стену или потолок применяется монтажная планка или поворотная скоба (заказная позиция). Подключение кабеля – во вводной коробке. Тупиковый вариант базовой модели можно изменить на транзитный вариант, заменив пробку вторым кабельным вводом.
В модельном ряду одно- и двухламповые изделия мощностью 9–42 Вт. В модификации с цоколем G23 – встроенный стартер. Остальные версии оснащены ЭПРА. Специальная информация, наносимая на светопропускающий элемент, указывается в заказе.
Взрывонепроницаемость оболочки обеспечивается винтовым объединением литого корпуса и обечайки, в которую установлено многослойное стекло. Светопропускающая часть – неразъемная. В канавку корпуса уложена резиновая прокладка. Поддерживаемая степень герметичности – IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства. В светодиодных табло применяются светодиоды холодного свечения без вторичной оптики.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|

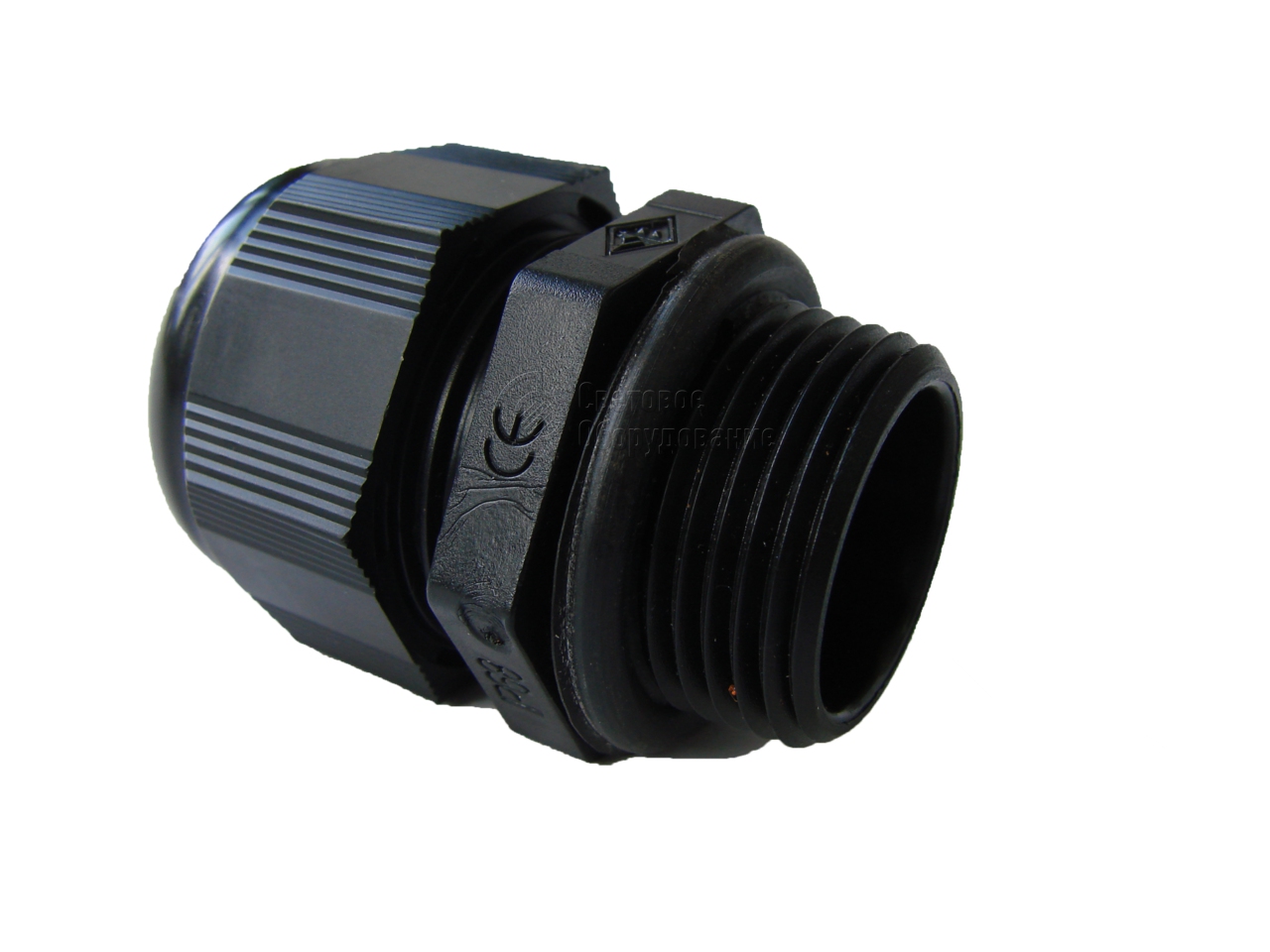

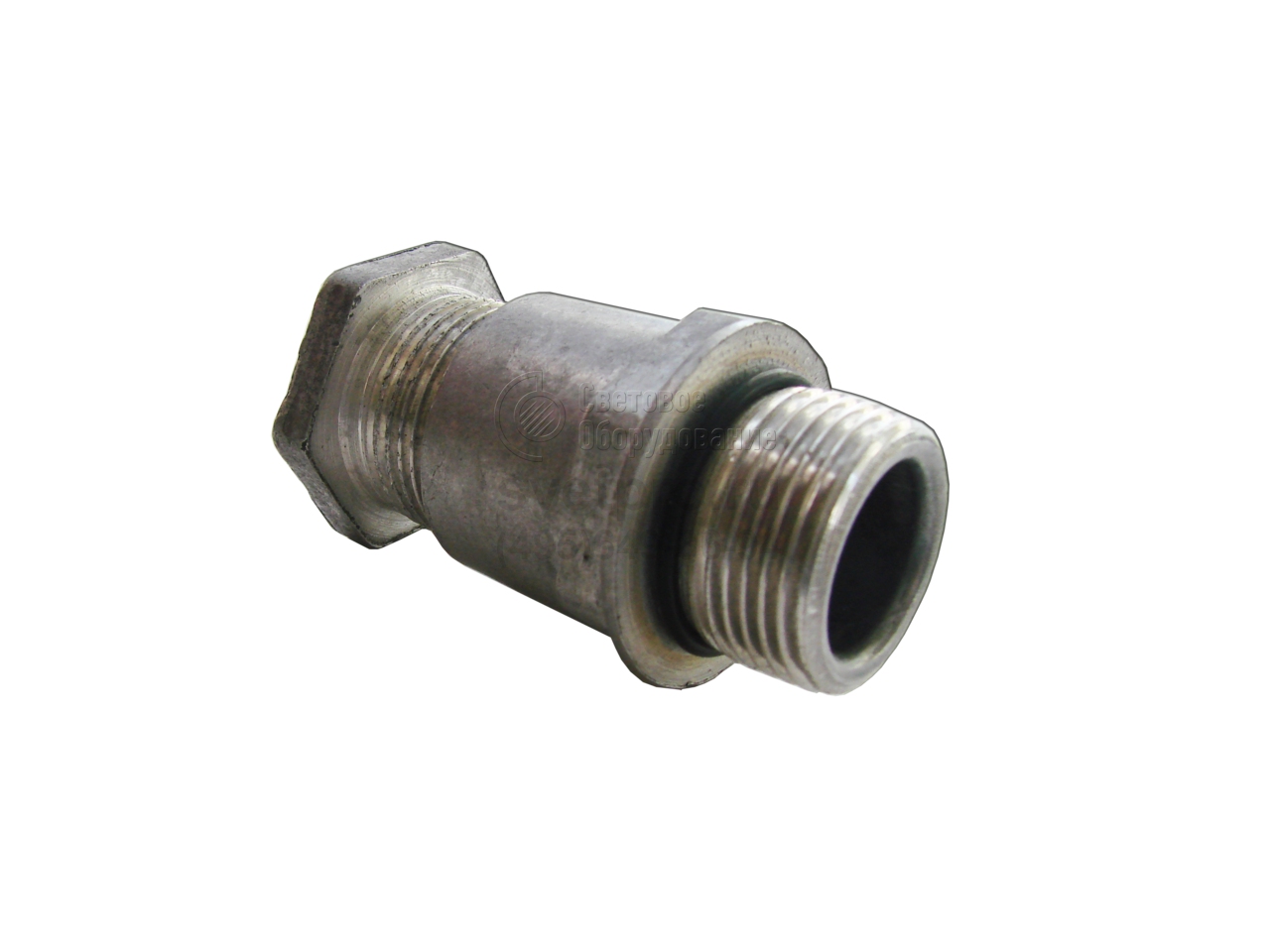

Кабельный ввод «e» Schlemer | 910001 | |

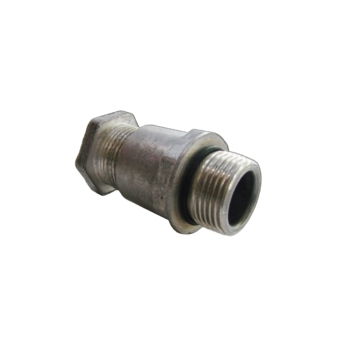

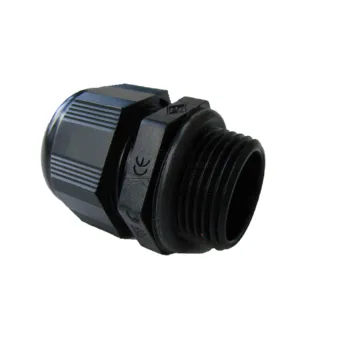

Кабельный ввод «е» УХЛ1 | 910002 | |

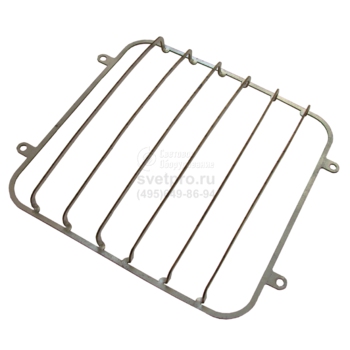

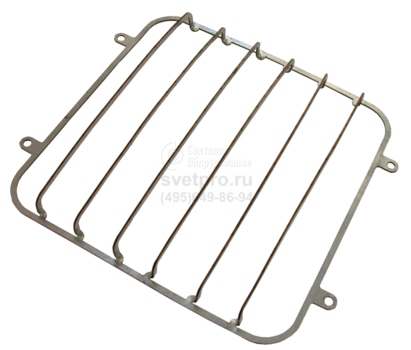

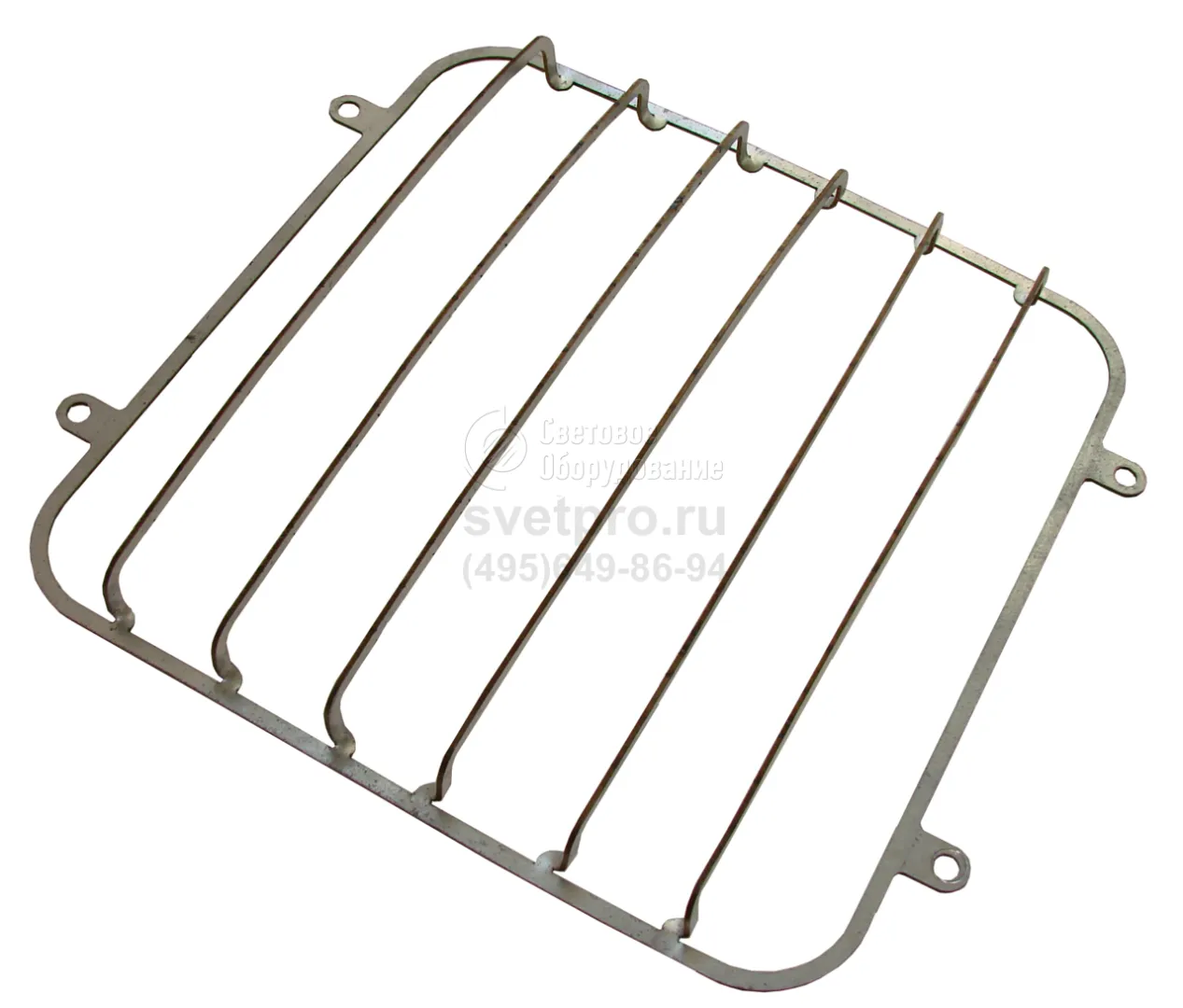

Решётка «КВАДРО» | 941001 | |

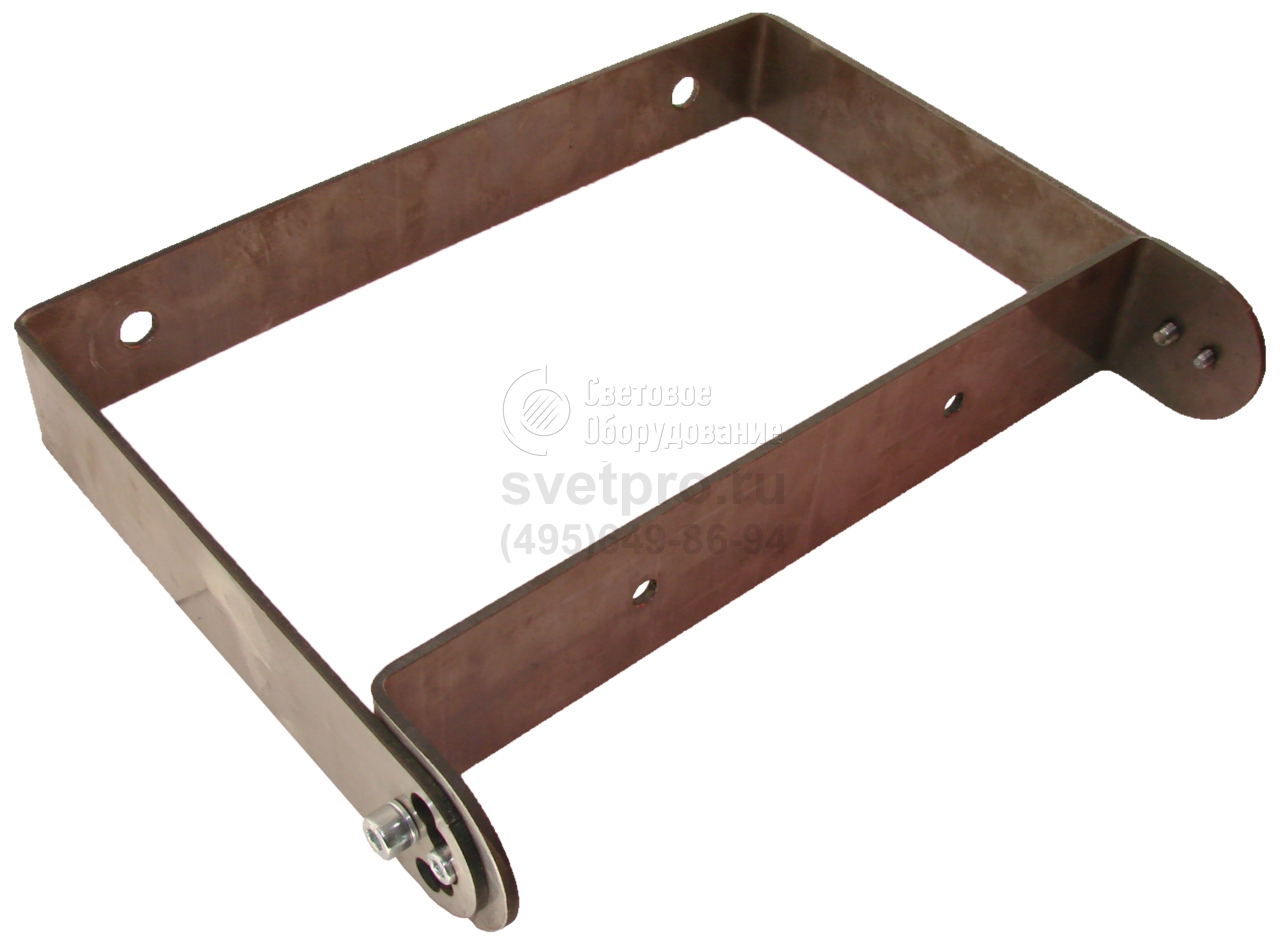

Поворотный подвес «КВАДРО» | 951001 | |

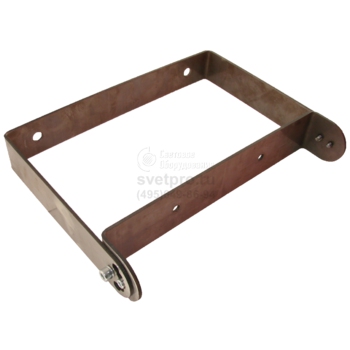

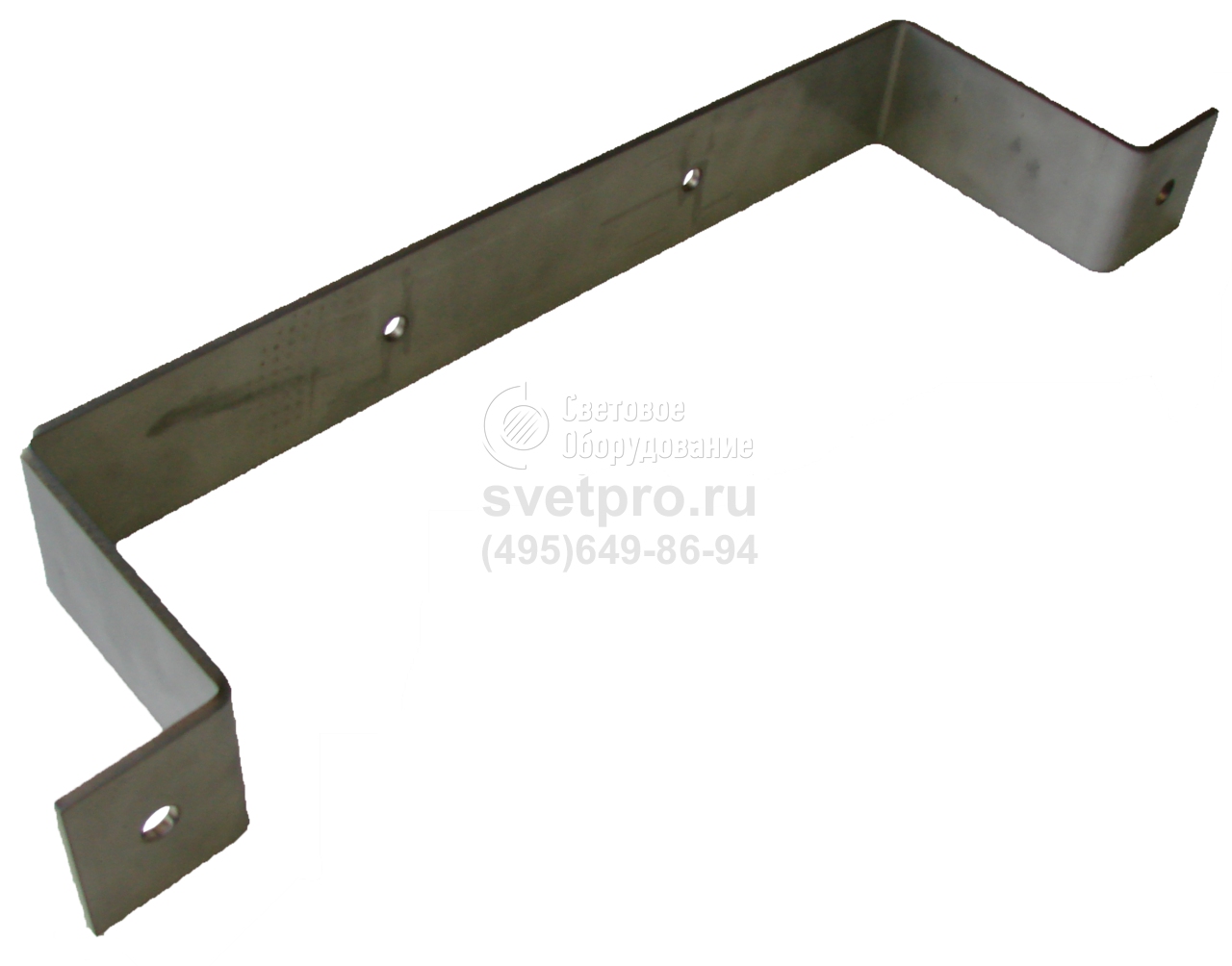

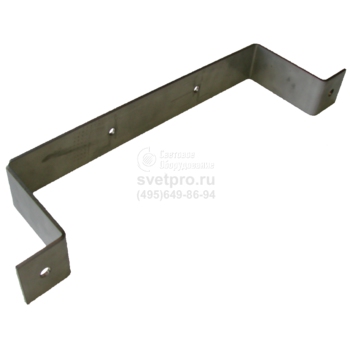

Скоба для внутреннего монтажа «КВАДРО» | 961001 |
Варианты установки и крепежа

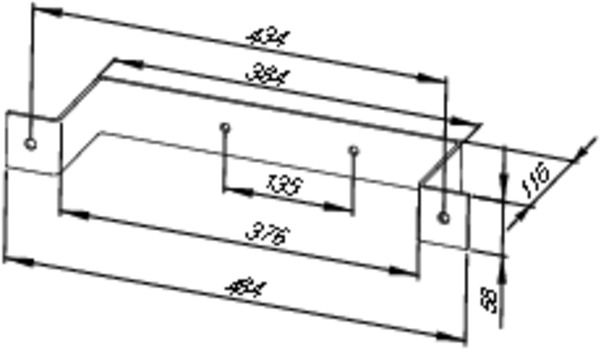

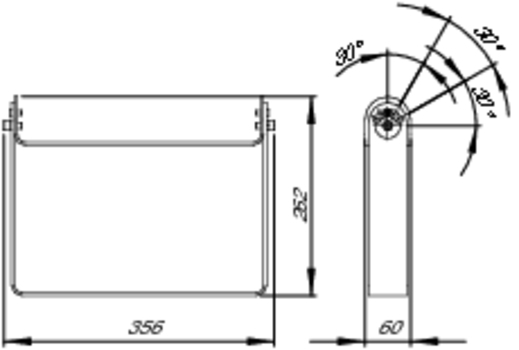

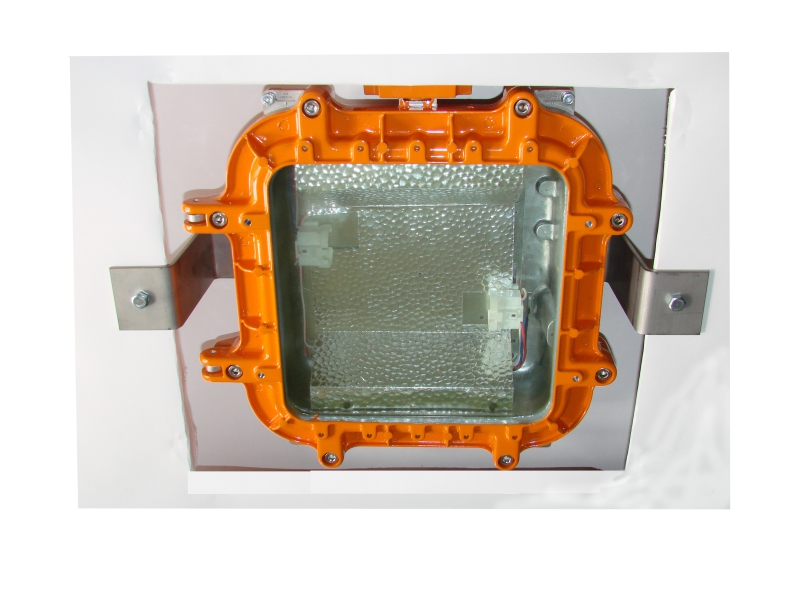

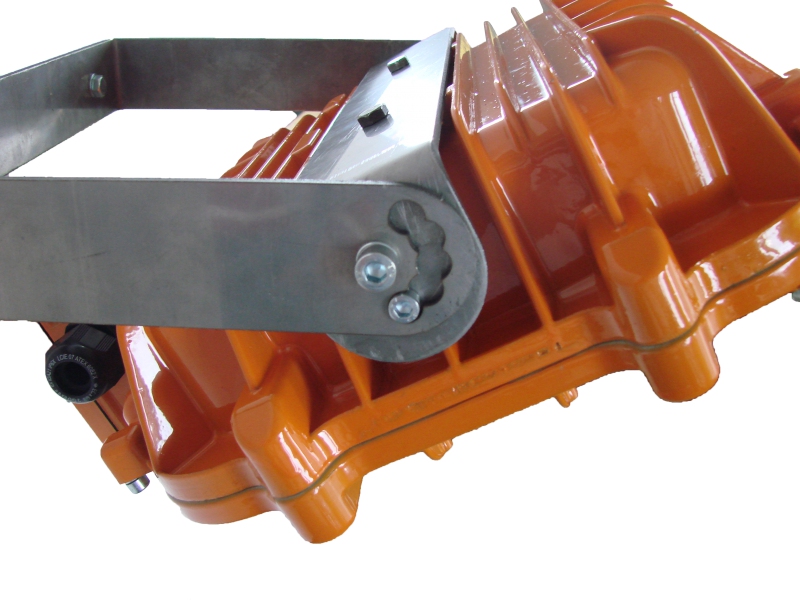

Крепление на поворотный подвес | Крепление со скобой для внутреннего монтажа |

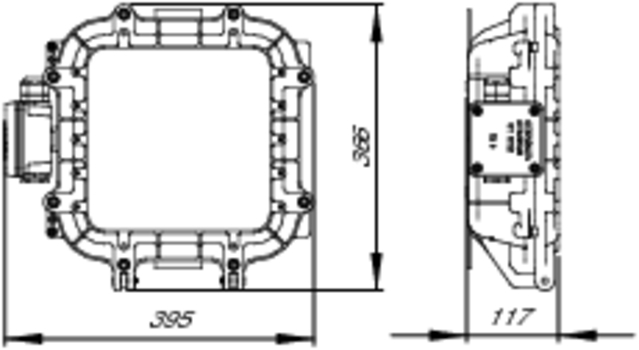

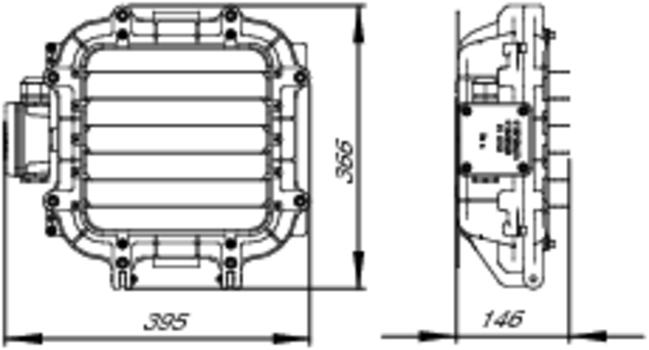

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
105026 | КВАДРО-Ф-2х9 (G23) Табло | G23 | 1ExdsIIBT6 | -20°С…+40°С | нет | 9 |
105027 | КВАДРО-Ф-1х9 (2G7) Э Табло | 2G7 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105028 | КВАДРО-Ф-2х9 (2G7) Э Табло | 2G7 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105029 | КВАДРО-Ф-1х13 (Gx24q-1) Э Табло | Gx24q-1 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105030 | КВАДРО-Ф-2х13 (Gx24q-1) Э Табло | Gx24q-1 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105031 | КВАДРО-Ф-1х16 (GR10q) Э Табло | GR10q | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105032 | КВАДРО-Ф-1х18 (Gx24q-2) Э Табло | Gx24q-2 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105033 | КВАДРО-Ф-2х18 (Gx24q-2) Э Табло | Gx24q-2 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105034 | КВАДРО-Ф-1х18 (2G10) Э Табло | 2G10 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105035 | КВАДРО-Ф-1х24 (2G10) Э Табло | 2G10 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105036 | КВАДРО Ф-1х26 (Gx24q-3) Э Табло | Gx24q-3 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105037 | КВАДРО Ф-2х26 (Gx24q-3) Э Табло | Gx24q-3 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105038 | КВАДРО Ф-1х28 (GR10q) Э Табло | GR10q | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105039 | КВАДРО Ф-1х32 (Gx24q-3) Э Табло | Gx24q-3 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105040 | КВАДРО Ф-1х38 (GR10q) Э Табло | GR10q | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
105041 | КВАДРО Ф-1х42 (Gx24q-4) Э Табло | Gx24q-4 | 1ExdsIIBT6 | -20°С…+40°С | есть | 9 |
