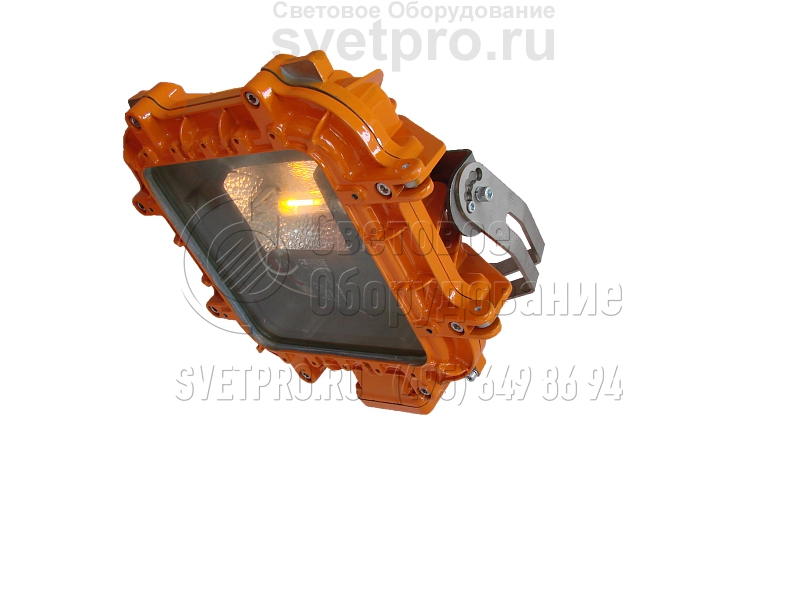

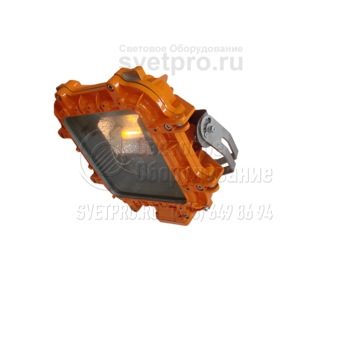

КВАДРО Г-70 (Rx7s) Э НС Взрывозащищенный прожектор с МГЛ

Главная > Бренды > Гагаринский СТЗ > КВАДРО Г-70 (Rx7s) Э НС Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Металлогалогенная лампа (МГЛ)
Цоколь: RX7s
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: КВАДРО Г-70 (Rx7s) Э НС
Мощность: 70 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительный прибор Квадро Г-70 (RX7s), являющийся взрывобезопасным изделием, применяется для освещения зон 1 и 2, на которых может образоваться взрывоопасная среда. Область использования: нефтеперерабатывающие, деревообрабатывающие, химические, лакокрасочные, текстильные предприятия.

Комплектация изделия поворотным устройством обеспечивает степень свободы, необходимую для коррекции направления распространения света. Подключение кабеля производится во вводной коробке. Доступен тупиковый вариант монтажа. Дополнительный кабельный ввод позволит выполнить транзитное подключение.

Зажигание и эксплуатацию ламп ДРИ (70 Вт) поддерживает ЭПРА. Наличие отражателя формирует защитный угол светильника, равный 30°. Модель может использоваться в помещениях или на открытых территориях, если температура воздушной среды не выходит за рамки ±40°С. Допустимо наличие пыли, брызг, струй, капель.

Взрывонепроницаемость оболочки, состоящей из корпуса и обечайки, в которую неразъемно и герметично вставлено многослойнее стекло, обеспечивает объединение с помощью винтов. В области прилегания в канавку корпуса вклеена резиновая прокладка, не допускающая влияние на работу оптики посторонних компонентов (IP65).

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.

Комплект поставки

В базовом варианте светильник поставляется с поворотным устройством, без решетки, с одним кабельным вводом для тупикового монтажа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый
3‑х жильным круглым кабелем
от Ø9 до Ø16 мм, сечением жил
не более 2,5 мм2
Защитный угол 30 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

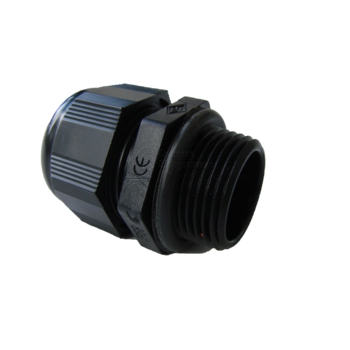

Кабельный ввод «e» Schlemer 910001

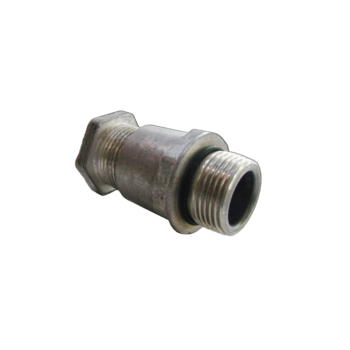

Кабельный ввод «е» УХЛ1 910002

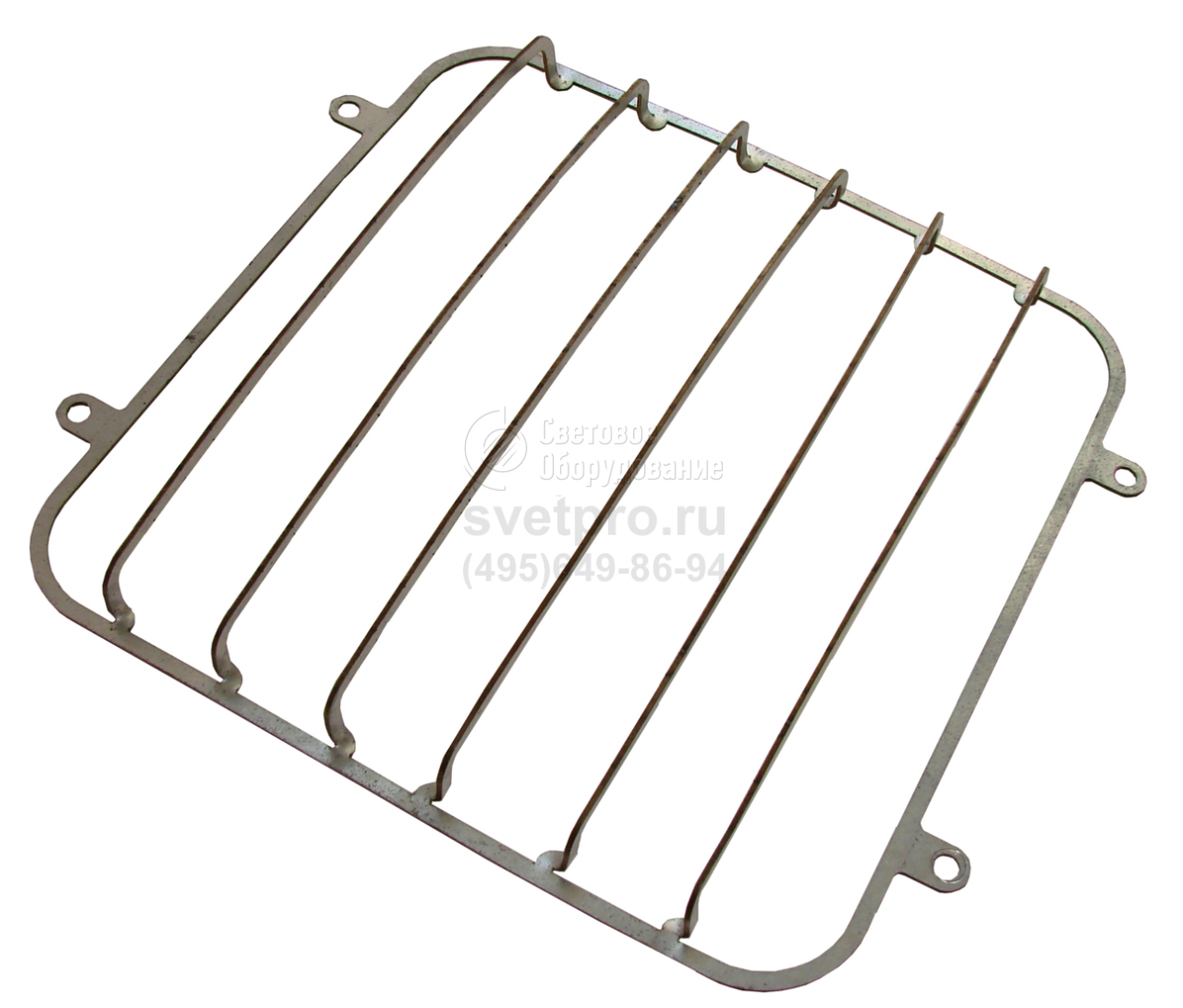

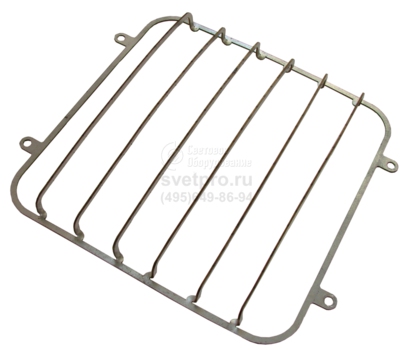

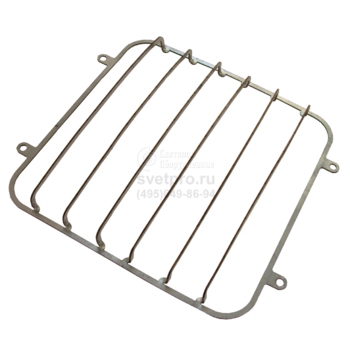

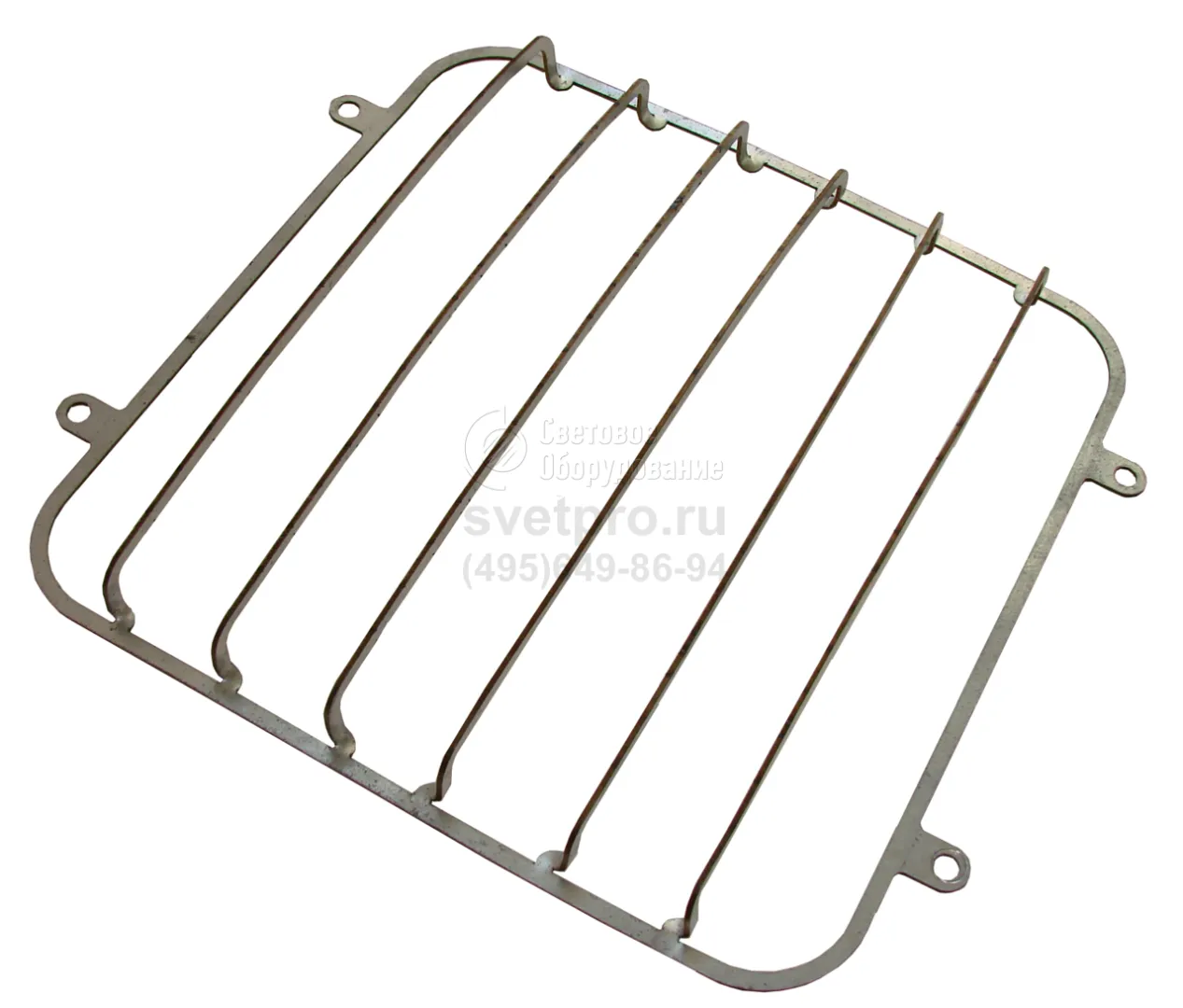

Решётка «КВАДРО» 941001

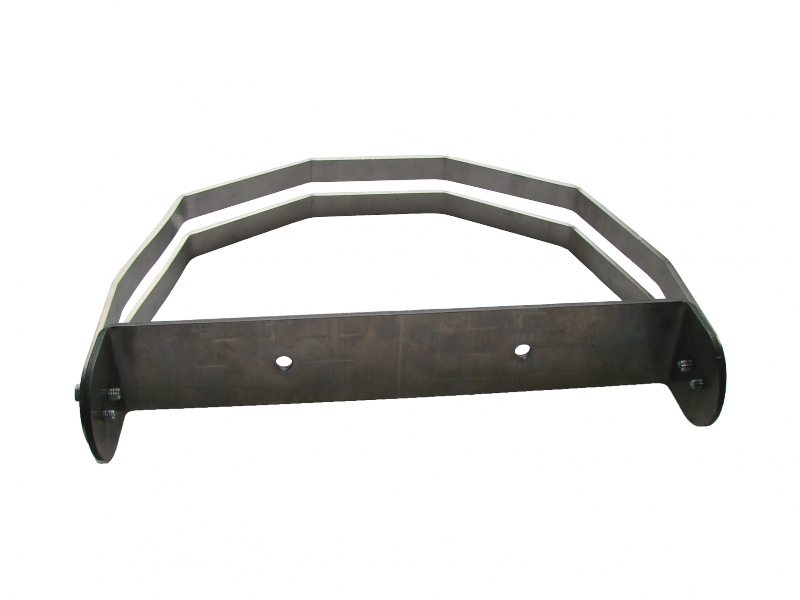

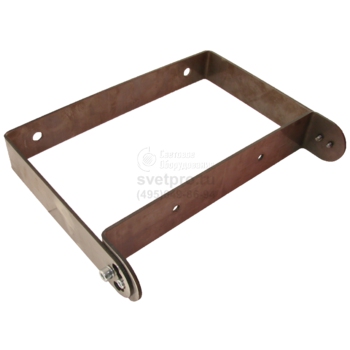

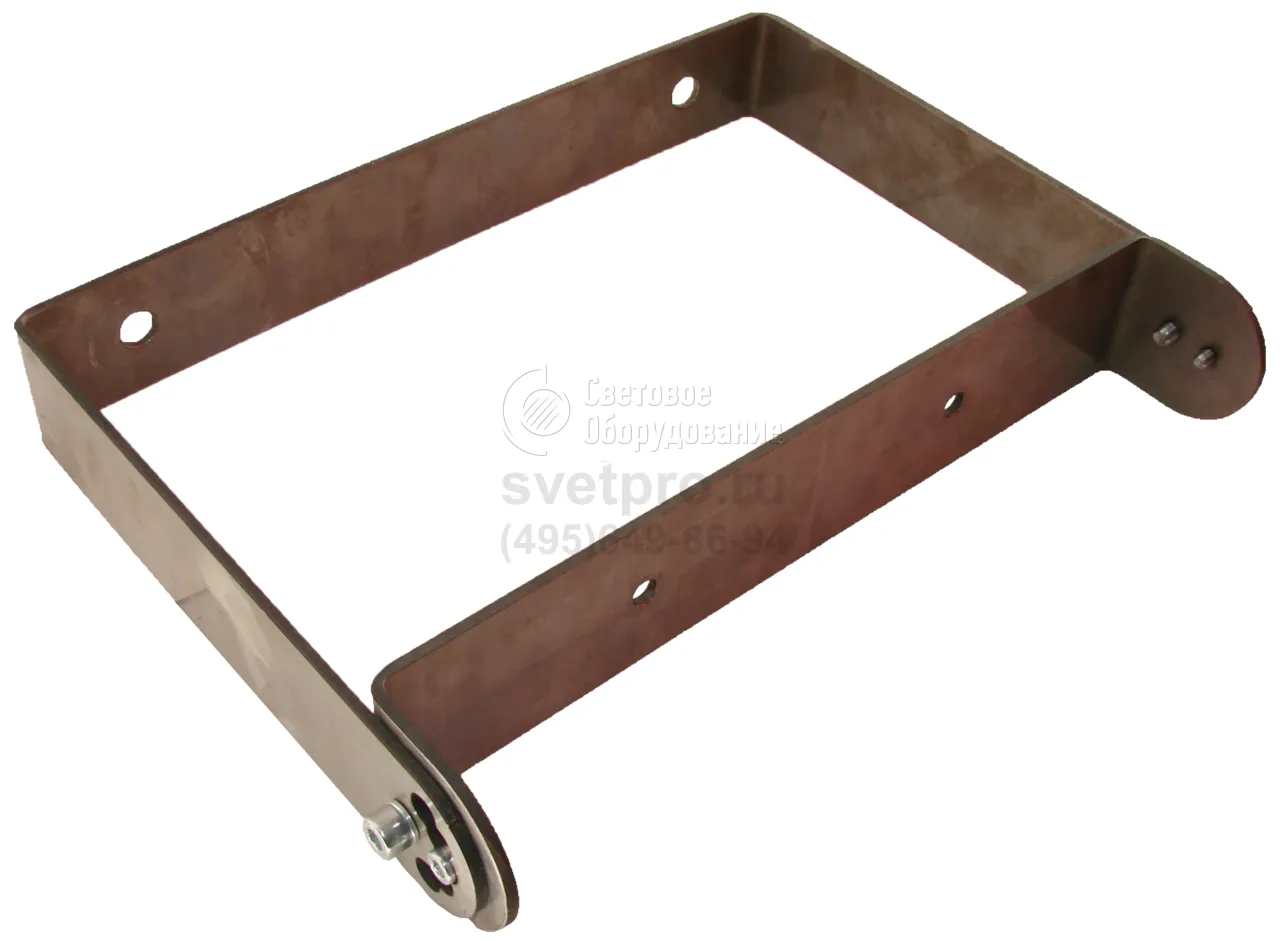

Поворотный подвес «КВАДРО» 951001

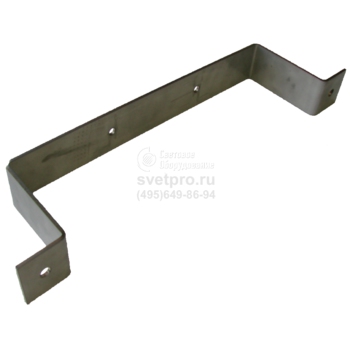

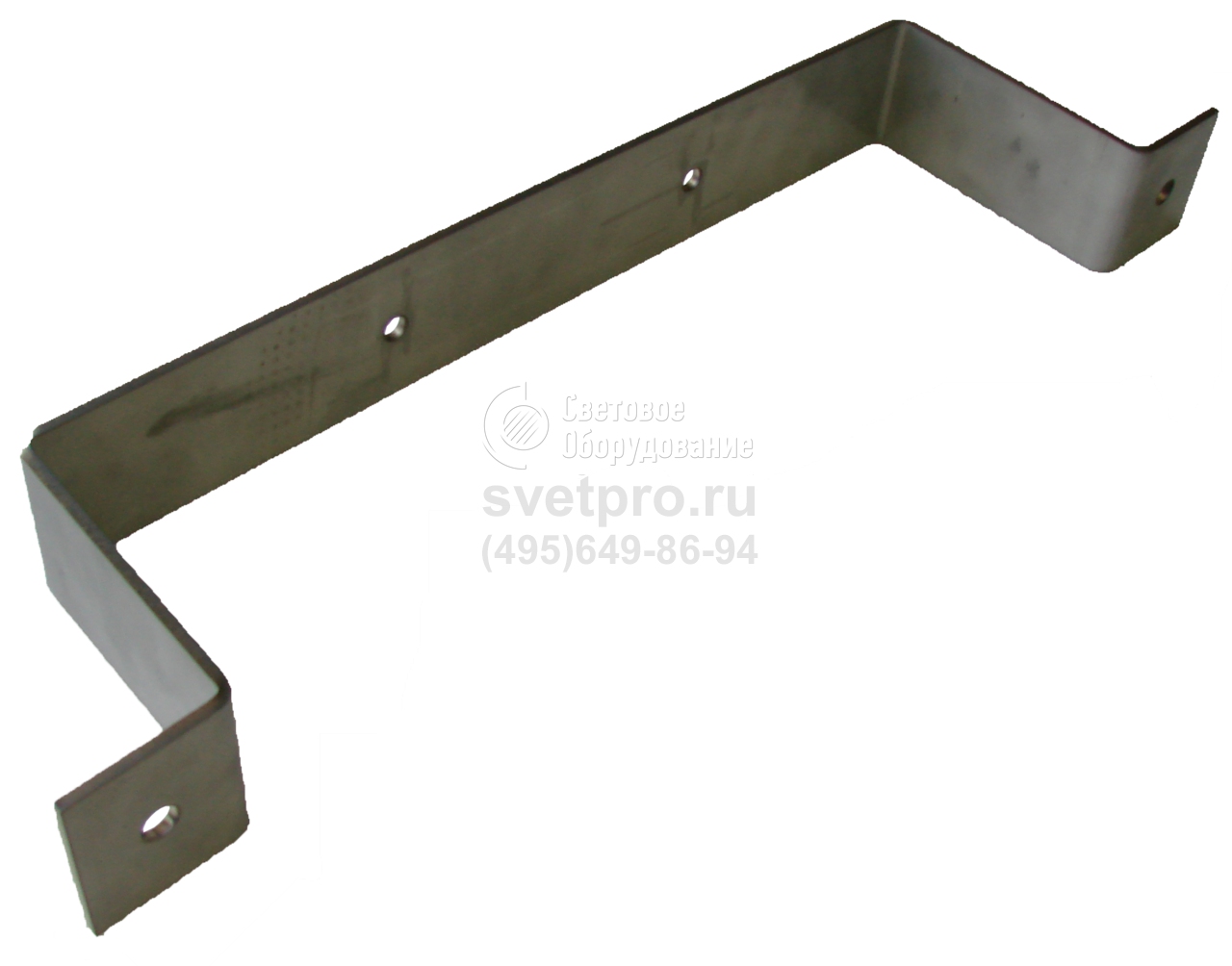

Скоба для внутреннего монтажа «КВАДРО» 961001

Варианты установки и крепежа

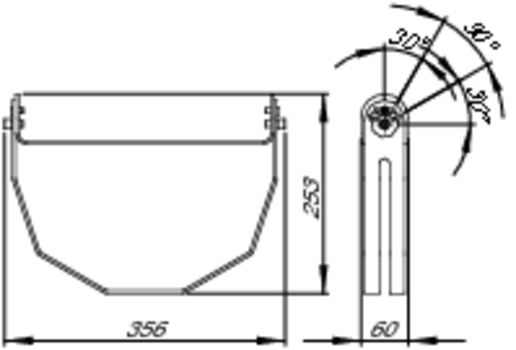

Поворотное устройство

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаМаркировка взрывозащитыДиапазон рабочих температурНаличие ЭПРАМасса, кг
104003 КВАДРО-Г-70 (RX7s) Э НС ДРИ-70, RX7s 1ExdsIIBT5 -40°С…+40°С есть 10
