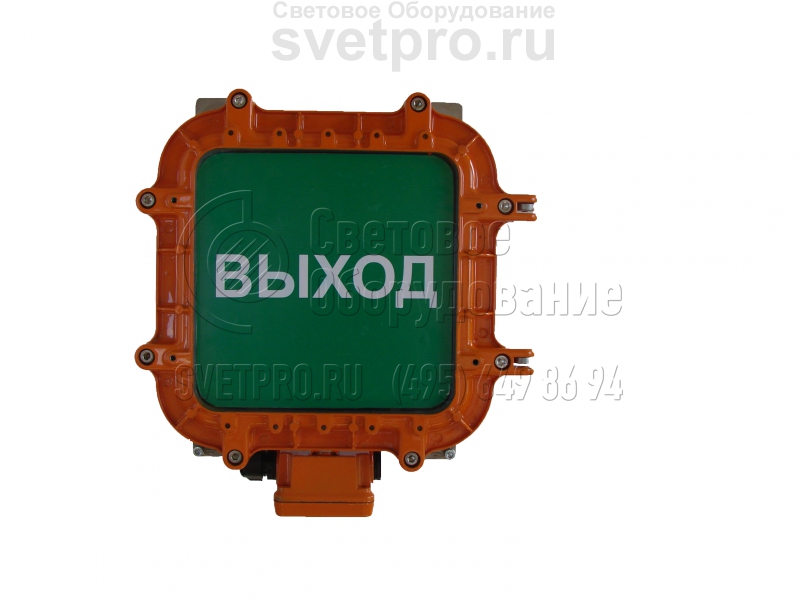

Квадро Н-100 (Табло) Взрывозащищенный светильник специального назначения

Квадро Н (Табло) обладают эксплуатационными качествами, поддерживающими безопасность на предприятиях, на которых не исключается образование взрывоопасной среды. 1-й уровень взрывозащиты дает основания к применению в 1-й и 2-й зоне химических, нефтяных, деревообрабатывающих, текстильных, лакокрасочных объектов.

Установку на стену или потолок при приобретении изделий базовой комплектации обеспечивает планка. Поворотная скоба является видом крепления, приобретаемым по заказу. Вводная коробка комплектуется вводом и пробкой для тупикового монтажа. Транзитный монтаж доступен при замене пробки вторым вводом (заказ).

Габаритный формат изделия рассчитан на установку ЛОН ≤100 Вт. Тепловой способ светообразования позволяет создать модификации для температурных диапазонов: ±40°С и -60°С – +40°С. В заказе указываются специфические особенности табло: фон, цвет и текст надписи.

Конструктивная оболочка состоит из литого корпуса и обечайки с многослойным стеклом (неразборная часть). Объединение частей винтами обеспечивает взрывонепроницаемость, а наличие резиновой прокладки – герметичность (IP65). Алюминиевый сплав металлических частей устойчив к коррозии. Применено полимерсодержащее наружное окрашивание.

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства. В светодиодных табло применяются светодиоды холодного свечения без вторичной оптики.

Комплект поставки

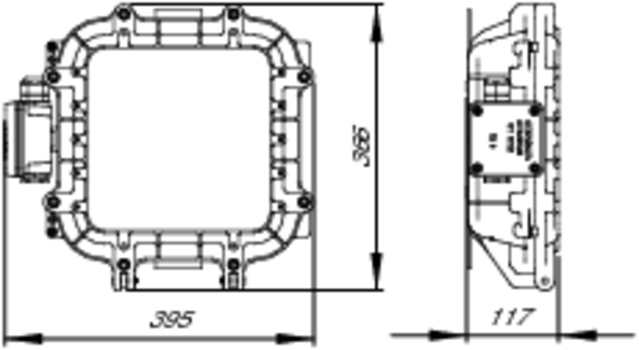

В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дополнительная комплектация

Фото	Наименование товара	Код
	Кабельный ввод «e» Schlemer	910001
	Кабельный ввод «е» УХЛ1	910002

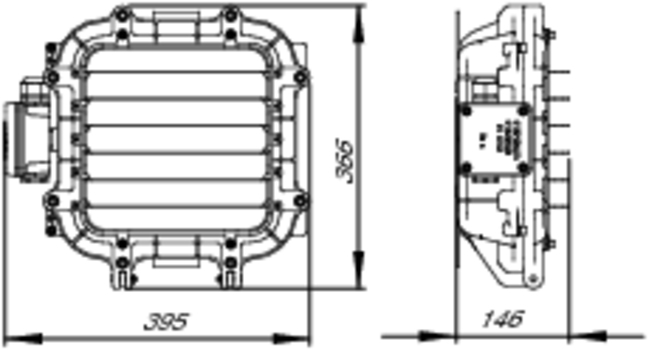

	Решётка «КВАДРО»	941001
	Поворотный подвес «КВАДРО»	951001

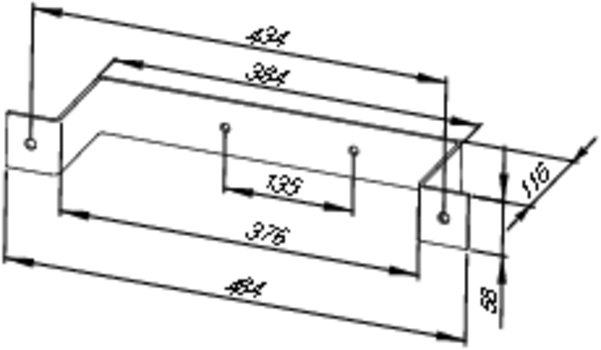

	Скоба для внутреннего монтажа «КВАДРО»	961001

Варианты установки и крепежа

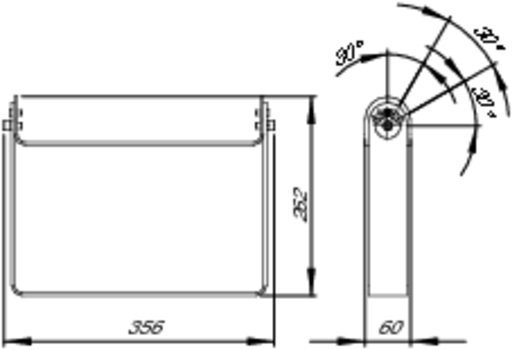

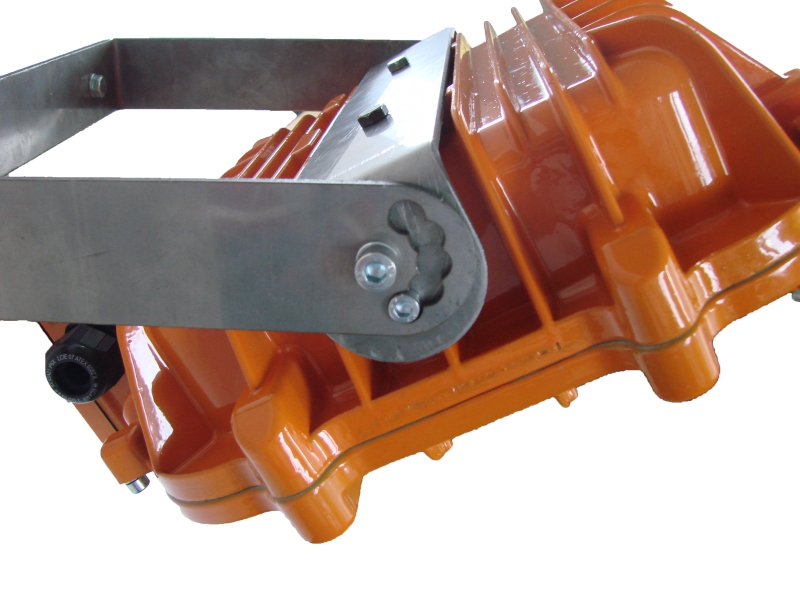

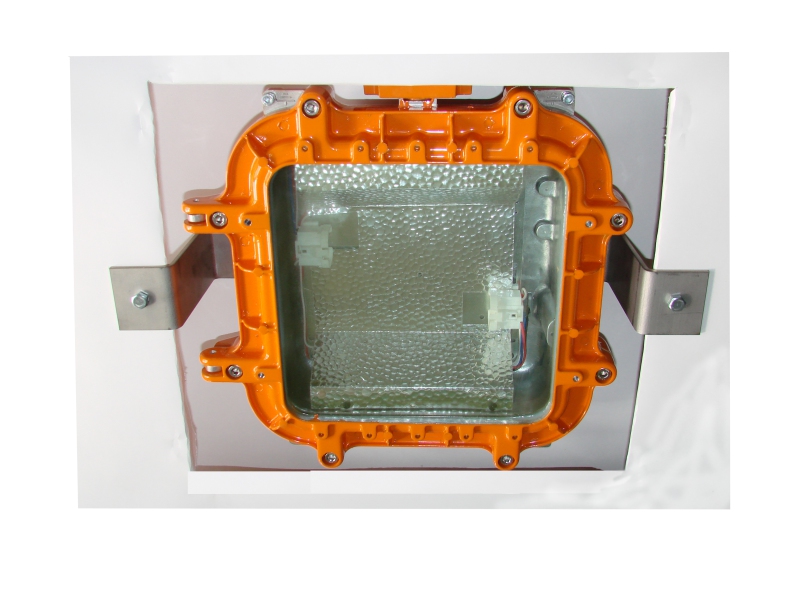

Крепление на поворотный подвес	Крепление со скобой для внутреннего монтажа
