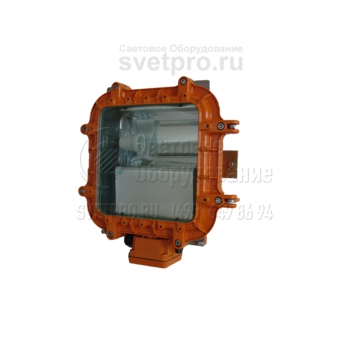

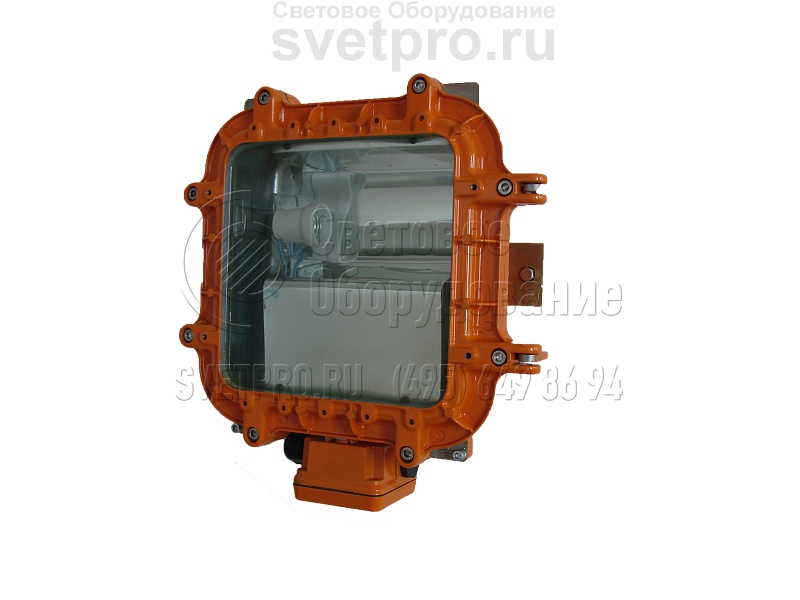

КВАДРО Н Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | КВАДРО Н |
Мощность: | 100 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Квадро Н применяются на объектах нефтяной, деревообрабатывающей, газовой промышленности, лакокрасочном, текстильном, химическом производстве. Они поддерживают безопасность работ в зонах 1 и 2, на которых не исключено образование взрывоопасной среды.
Светильники устанавливаются с применением крепежа, предусмотренного основной (планка для настенной или потолочной установки) или дополнительной (поворотные: подвес и устройство, скоба для внутреннего монтажа) комплектацией. Вводная коробка для тупикового (базовый вариант) и транзитного подключения установлена на корпусе.

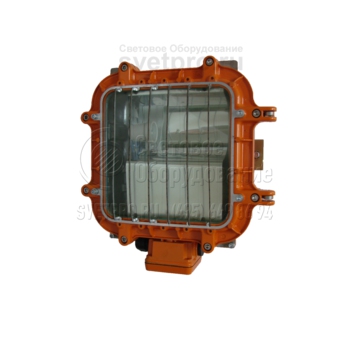

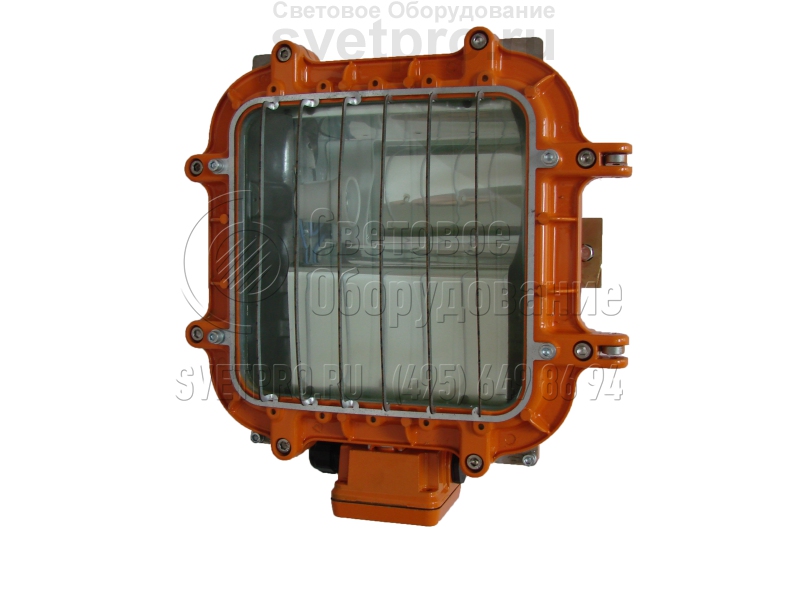

В состав модели входит отражатель, обеспечивающий создание защитного угла 30°. Металлическая решетка может быть установлена по заказу. Для источника света – лампы накаливания мощностью до 100 Вт, установлен патрон Е27. Диапазон рабочей температуры определен спецификой источника света и составляет: ±40°С.
Взрывозащита оболочки соблюдена винтовым объединением корпуса и обечайки, которая составляет неразборный узел с многослойным прозрачным стеклом. Область заливки герметичная. Наличие резиновой прокладки в области прилегания исключает влияние на работу лампы пыли и воды. Степень герметичности – IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | M18 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |

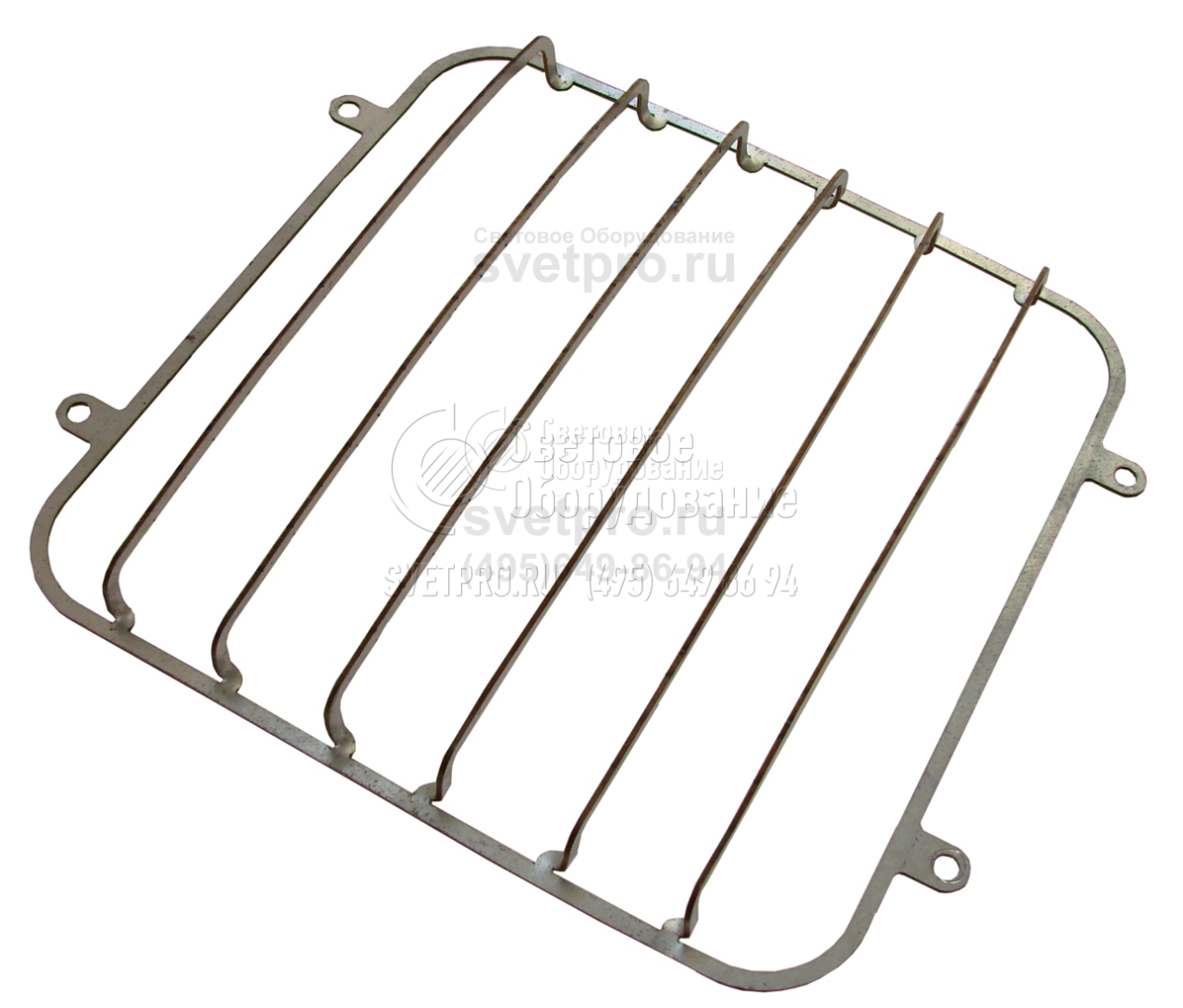

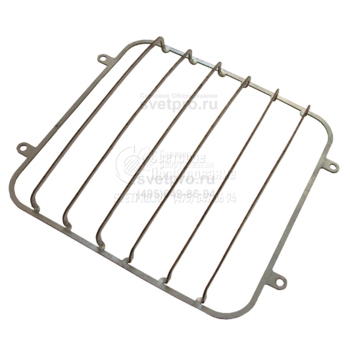

Решётка «КВАДРО» | 941001 | |

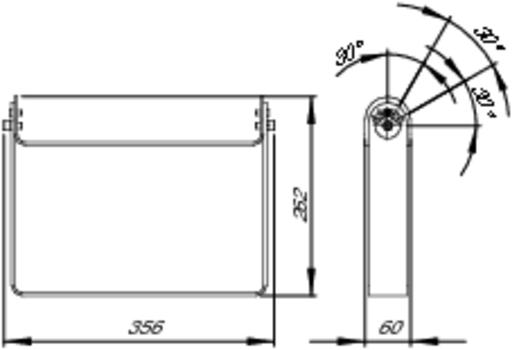

Поворотный подвес «КВАДРО» | 951001 | |
Скоба для внутреннего монтажа «КВАДРО» | 961001 |

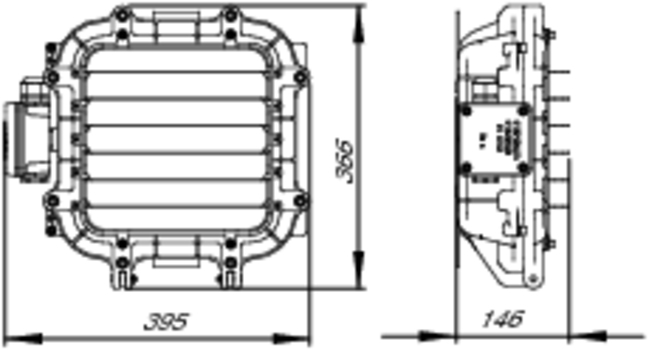

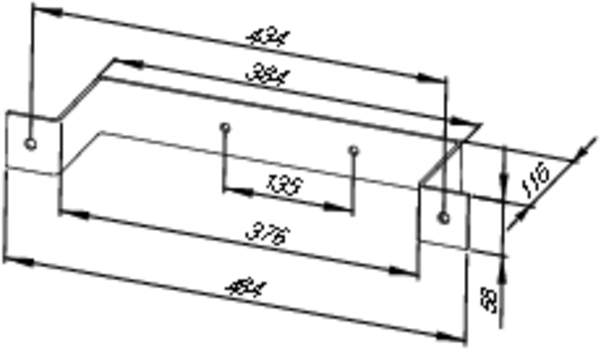

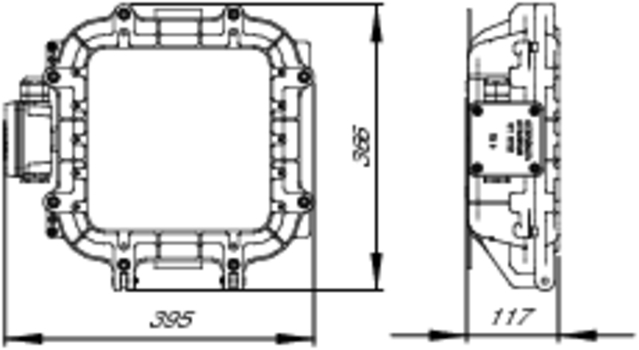

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
101001 | КВАДРО-Н-100 | Е27 | 1ExdsIIBT5 | -40°С…+40°С | 9 |
101002 | КВАДРО-Н-100 УХЛ1 | Е27 | 1ExdsIIBT5 | -60°С…+40°С | 9 |
