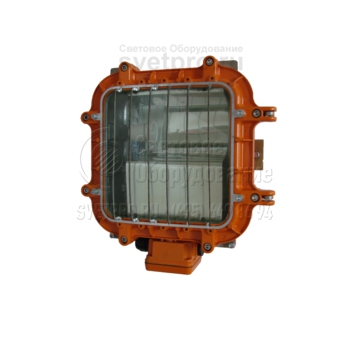

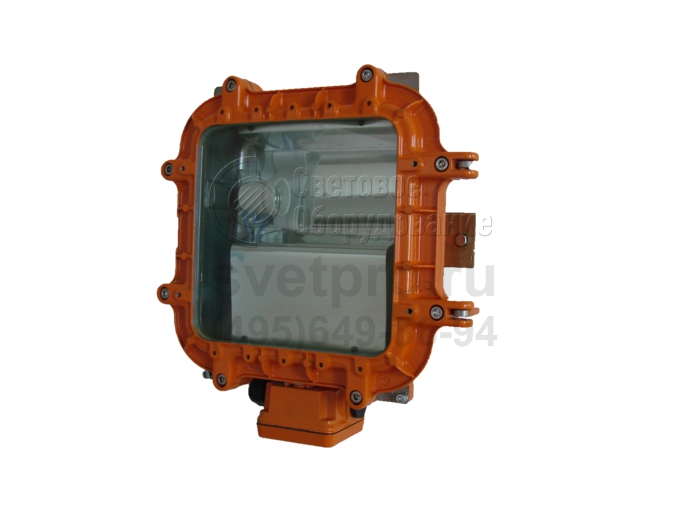

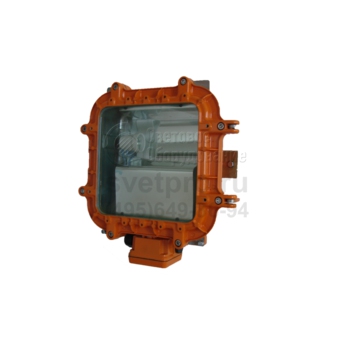

КВАДРО Р Взрывозащищенный светильник с ртутной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | КВАДРО Р |
Мощность: | 50-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Конструктивное исполнение осветительных приборов Квадро Р обеспечивает 1-й уровень взрывозащиты, что позволяет применять их на объектах, на которых допускается вероятность образования взрывоопасной среды. Зоны 1 и 2 выделяются на химических, газовых, деревообрабатывающих, нефтеперерабатывающих, лакокрасочных, текстильных предприятиях.
На стену или потолок модель устанавливается при помощи планки (элемент базовой комплектации). Монтаж кабеля выполняется во вводной коробке. При приобретении второго кабельного ввода доступно транзитное подключение.

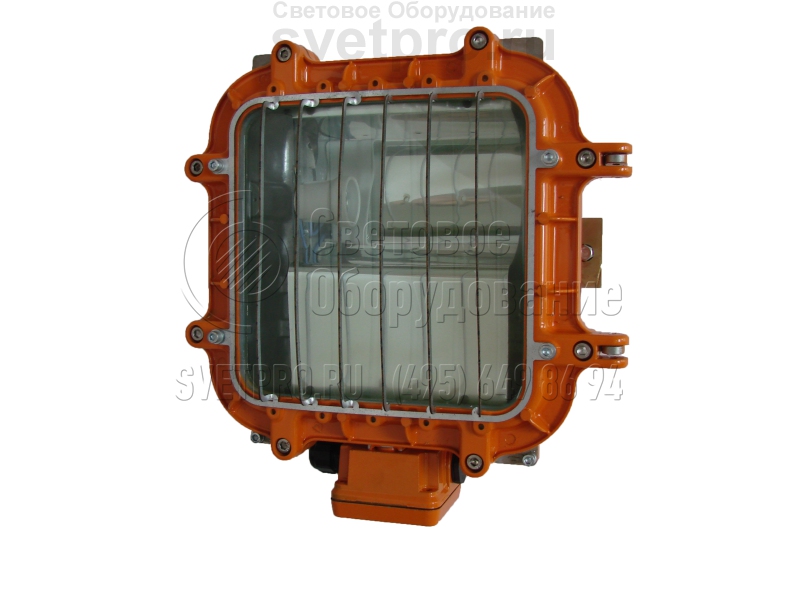

Мощность ламп ДРЛ, соответствующих габаритному формату светильника, 50 и 80 Вт, цоколь Е27. Цветовой оттенок света – холодный белый. Слепящее действие ограничивает защитный угол, равный 30°. Изделие можно дополнить защитной решеткой.
Взрывонепроницаемость оболочки соблюдается винтовым объединением корпуса с обечайкой. Она является основой, в которую с соблюдением герметичности и неразборности помещено многослойное ударопрочное прозрачное стекло. В месте прилегания в канавку вклеена резиновая уплотнительная прокладка. Мера направлена на повышение степени герметичности (IP65).
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Маркировка взрывозащиты | 1ExdsIIBT5 |
Масса | 11 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |

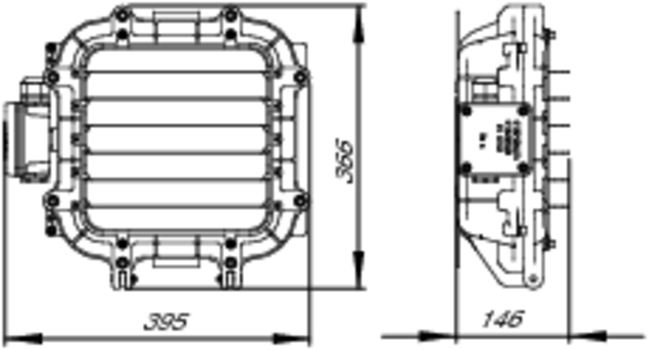

Решётка «КВАДРО» | 941001 | |

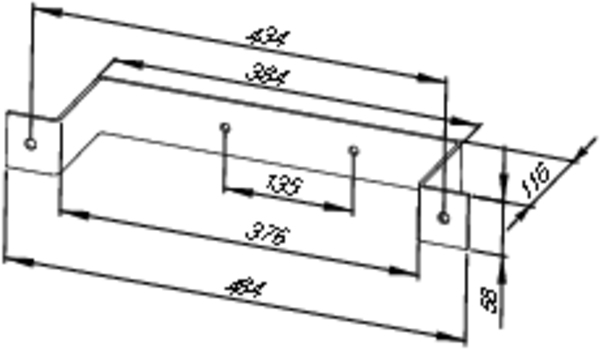

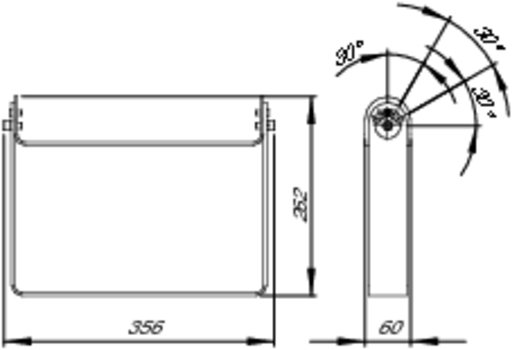

Поворотный подвес «КВАДРО» | 951001 | |
Скоба для внутреннего монтажа «КВАДРО» | 961001 |

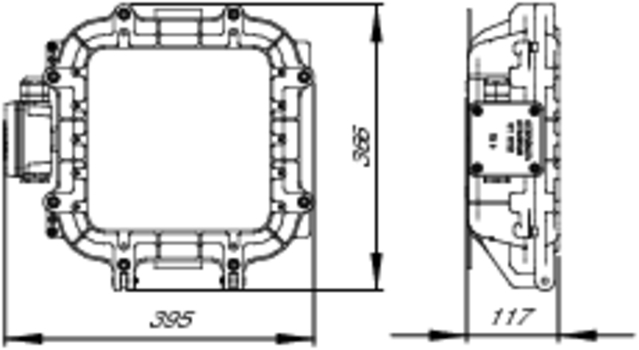

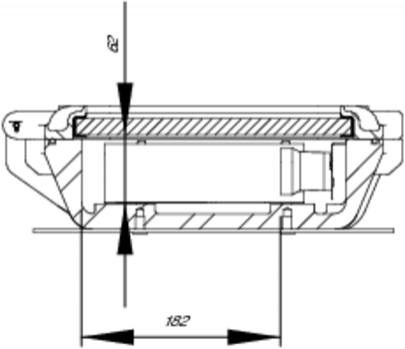

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
102001 | КВАДРО-Р-50 | ДРЛ-50, Е27 | 1ExdsIIBT5 | -40°С…+40°С | 11 |
102002 | КВАДРО-Р-50 УХЛ1 | ДРЛ-50, Е27 | 1ExdsIIBT5 | -60°С…+40°С | 11 |
102003 | КВАДРО-Р-80 | ДРЛ-80, Е27 | 1ExdsIIBT5 | -40°С…+40°С | 11 |
102004 | КВАДРО-Р-80 УХЛ1 | ДРЛ-80, Е27 | 1ExdsIIBT5 | -60°С…+40°С | 11 |
