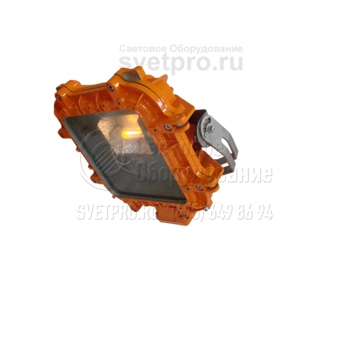

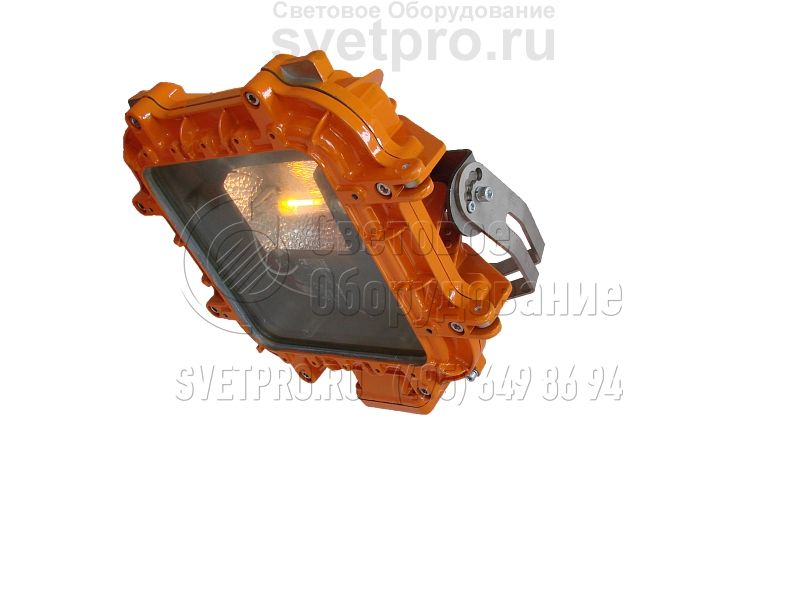

КВАДРО Ж-70 (Rx7s) Э НС Взрывозащищенный прожектор с ДНаТ
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ) |
Цоколь: | RX7s |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО Ж-70 (Rx7s) Э НС |
Мощность: | 70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Квадро Ж-70 (RX7s) Э НС эксплуатируются на наружных и внутренних территориях промышленных предприятий, относимых к зоне 1 и 2 по вероятности образования взрывоопасной среды. Сфера применения: газовая, химическая, деревообрабатывающая, лакокрасочная, текстильная отрасли производства.
Модель комплектуется поворотным устройством, обеспечивающим коррекцию положения после установки. Вводная коробка – герметичная с видом взрывозащиты «s». В базовой поставке созданы условия для тупикового подключения. Аксессуар – кабельный ввод, позволит выполнять транзитный монтаж группы изделий.
ДНаТ (цоколь с утопленным контактом) мощностью 70 Вт создает интенсивный световой поток с теплой цветовой температурой. В состав изделия входит ЭПРА, повышающая длительность использования. Отражатель формирует направленность света и создает защитный угол – 30° (для ограничения слепящего действия).
Винты, объединяющие конструктивные части, обеспечивают взрывонепроницаемость оболочки. Корпусные элементы отлиты из алюминиевого сплава. Ударопрочное многослойное стекло закреплено в обечайке. Герметичность конструктивной формы поддерживает резиновая прокладка, вклеенная в канавку корпуса. Степень защиты – IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Комплект поставки
В базовом варианте светильник поставляется с поворотным устройством, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |
Решётка «КВАДРО» | 941001 | |
Поворотный подвес «КВАДРО» | 951001 | |
Скоба для внутреннего монтажа «КВАДРО» | 961001 |
Варианты установки и крепежа

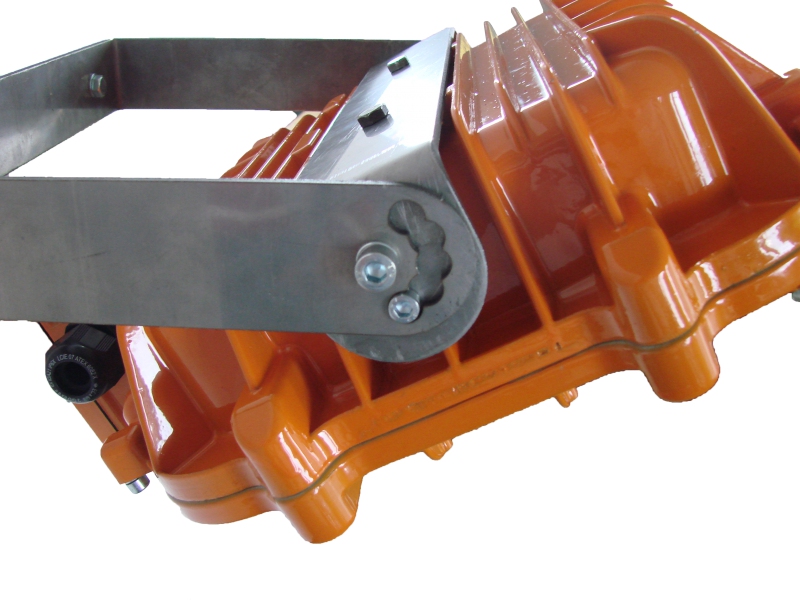

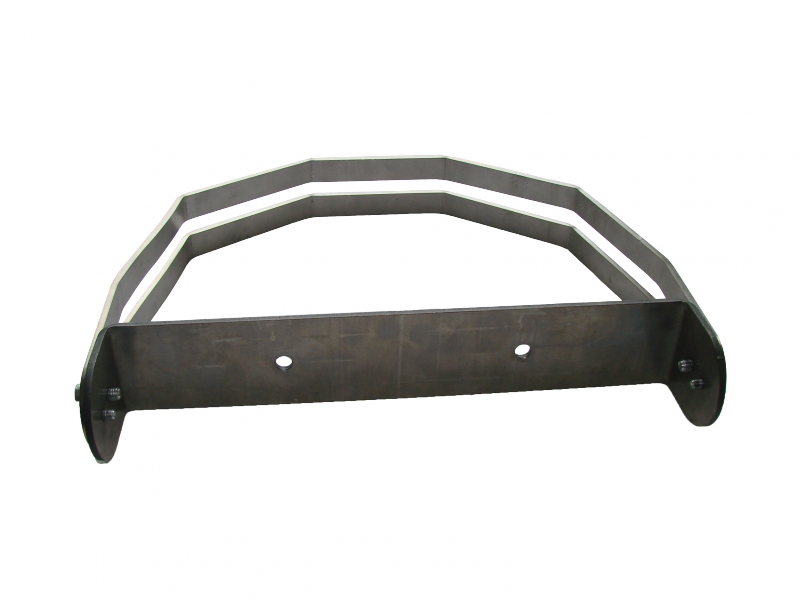

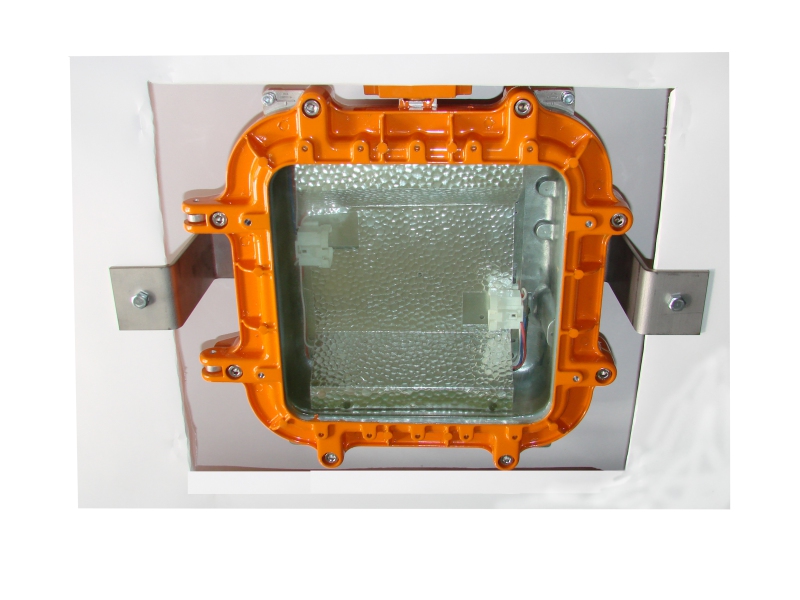

Поворотное устройство | Крепление на поворотный подвес | Крепление со скобой для внутреннего монтажа |

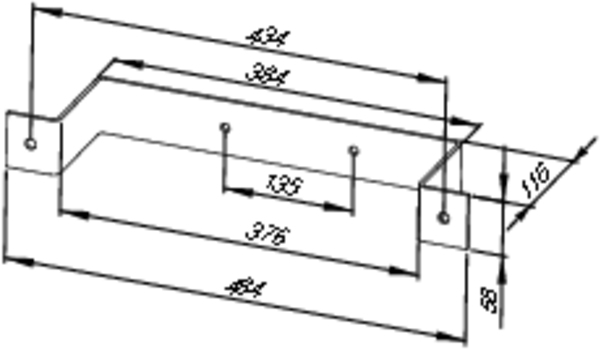

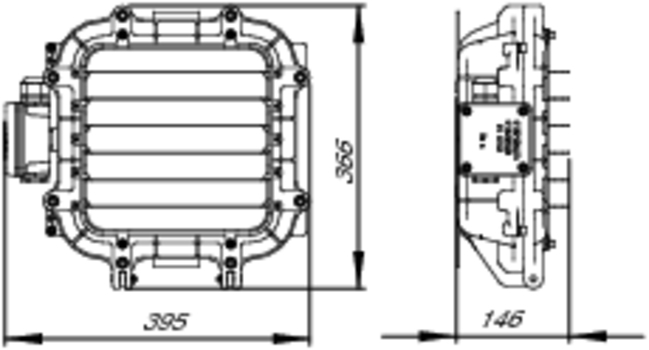

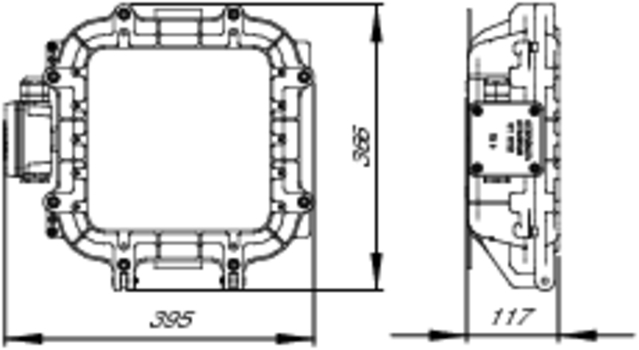

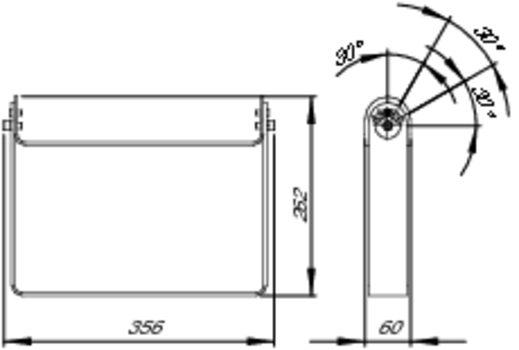

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|---|
103003 | КВАДРО-Ж-70 (RX7s) Э НС | ДНаТ-70, RX7s | 1ExdsIIBT5 | -40°С…+40°С | есть | 10 |
