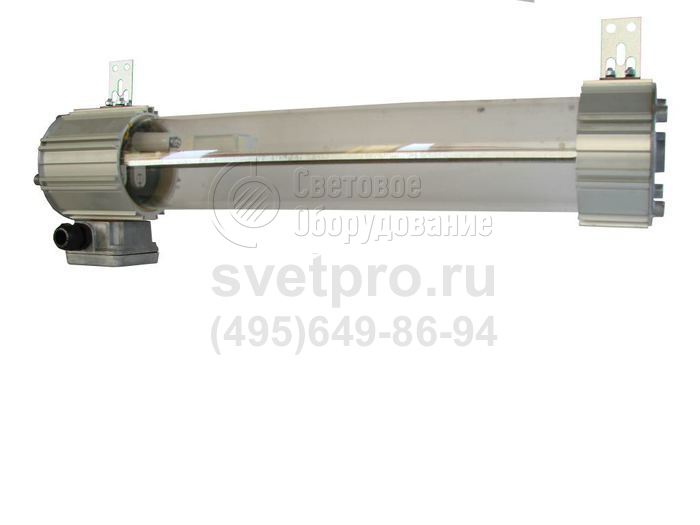

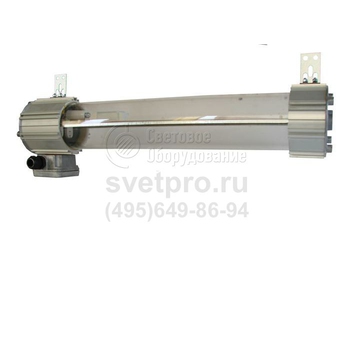

ЛСП66Ех АО Светильник аварийного освещения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G13, G5 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66Ех АО |
Мощность: | 13-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП66Ex АО применяются в зонах 1 и 2, выделяемых на территории производственных объектов, по причине вероятного образования взрывоопасной среды. Сфера использования: предприятия по переработке нефти и древесины, изготовления лакокрасочной, химической, текстильной продукции.
На корпусе светильника предусмотрены пазы для парных или одиночных креплений, входящих в базовую или дополнительную комплектацию, либо приобретаемых дополнительно. Опорой может служить: потолок, стена, труба. Тупиковый или транзитный тип подключения осуществляется во вводной коробке.
В модельном ряду представлены светильники и световые табло, в которых применены одна (две, три) люминесцентные лампы Т5 (13–54 Вт) с ЭПРА или Т8 (18–58 Вт), поддерживаемые в версиях ЭПРА или ЭмПРА. Корректная работа источника света соблюдается при рабочей температуре, не выходящей за рамки: -20°С – +40°С. В перечень аксессуаров входят защитная решетка и отражатель (угол защиты 15°).
Маркировка ExdeIICT6 GbX свидетельствует о применении взрывозащищенной оболочки повышенной надежности. Для этого светопропускающая поликарбонатная трубка (четыре типоразмера) с двух сторон герметично и неразъемно заключена в корпусные детали, которые резьбовым лабиринтом объединены с крышками.
Описание конструкции
Оболочка светильника состоит из светопропускающего элемента – трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6.
Светильники аварийного освещения АО-1 и АО-3 предназначены для работы, в том числе, в аварийном режиме при отключении электроэнергии в течение одного или трех часов соответственно. При этом горит только одна лампа
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 9,3 |
Срок службы | 10 лет |
Пример записи для заказа - 126017 Светильник ЛСП66 Ex-1х18 АО-1
Пример записи для заказа - 126045 Светильник ЛСП66 Ex-1х18 АО-1 Табло
Текст – «ПОЖАР», цвет букв – черный, фон красный»
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

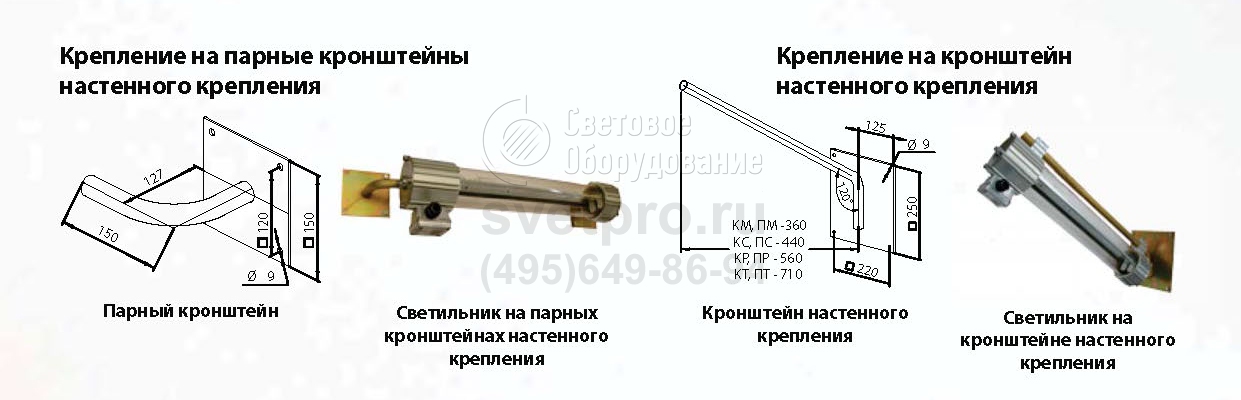

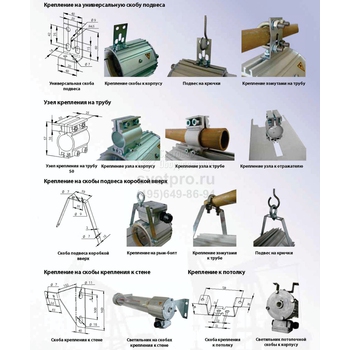

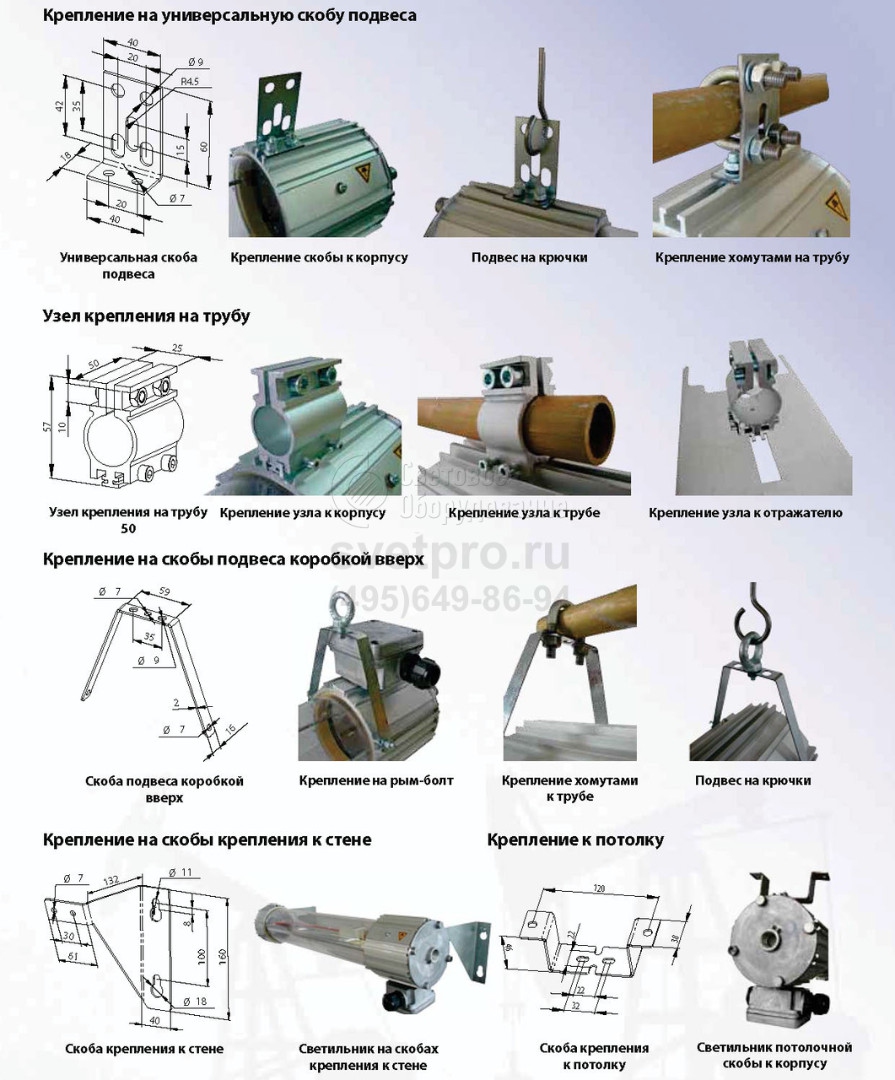

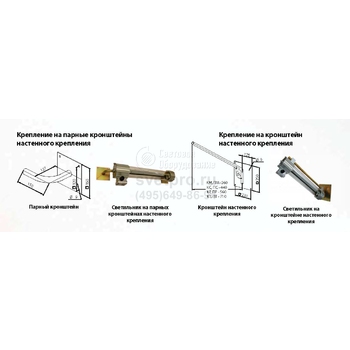

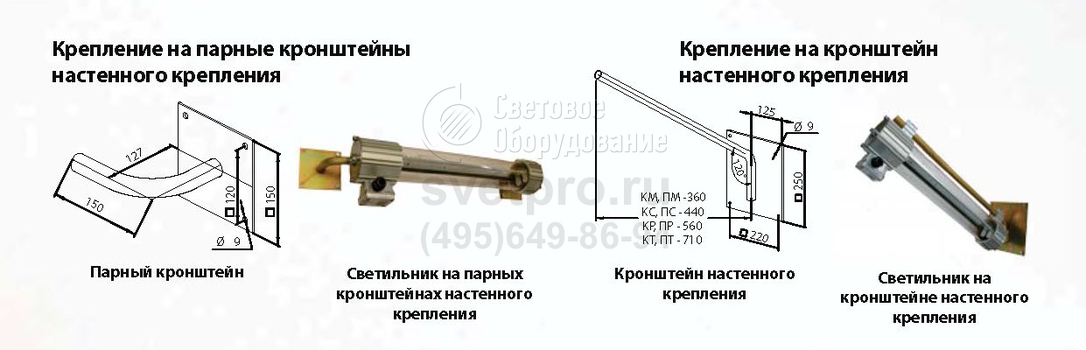

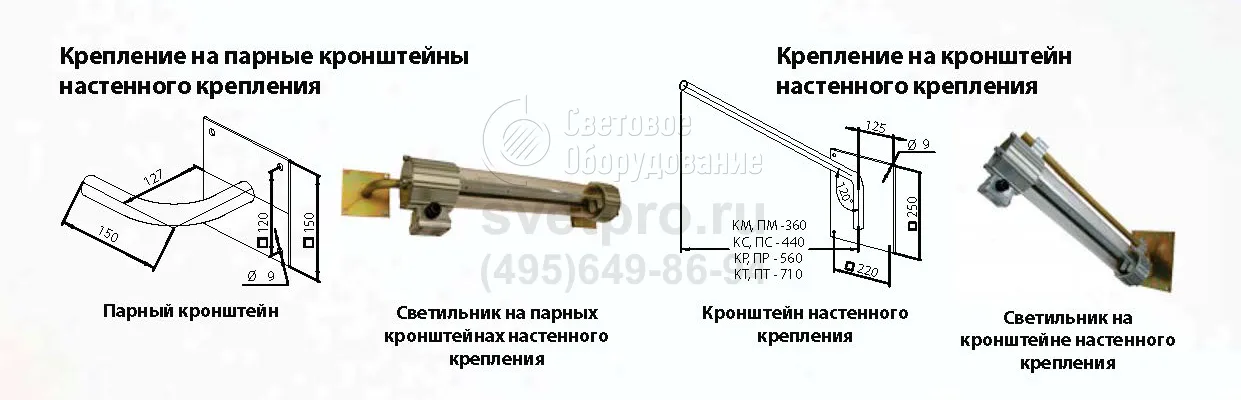

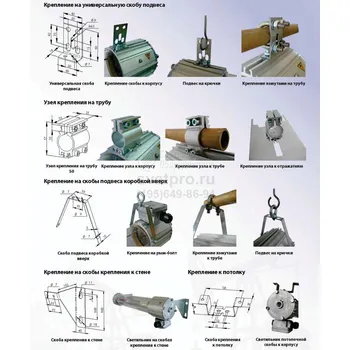

Варианты установки и крепежа

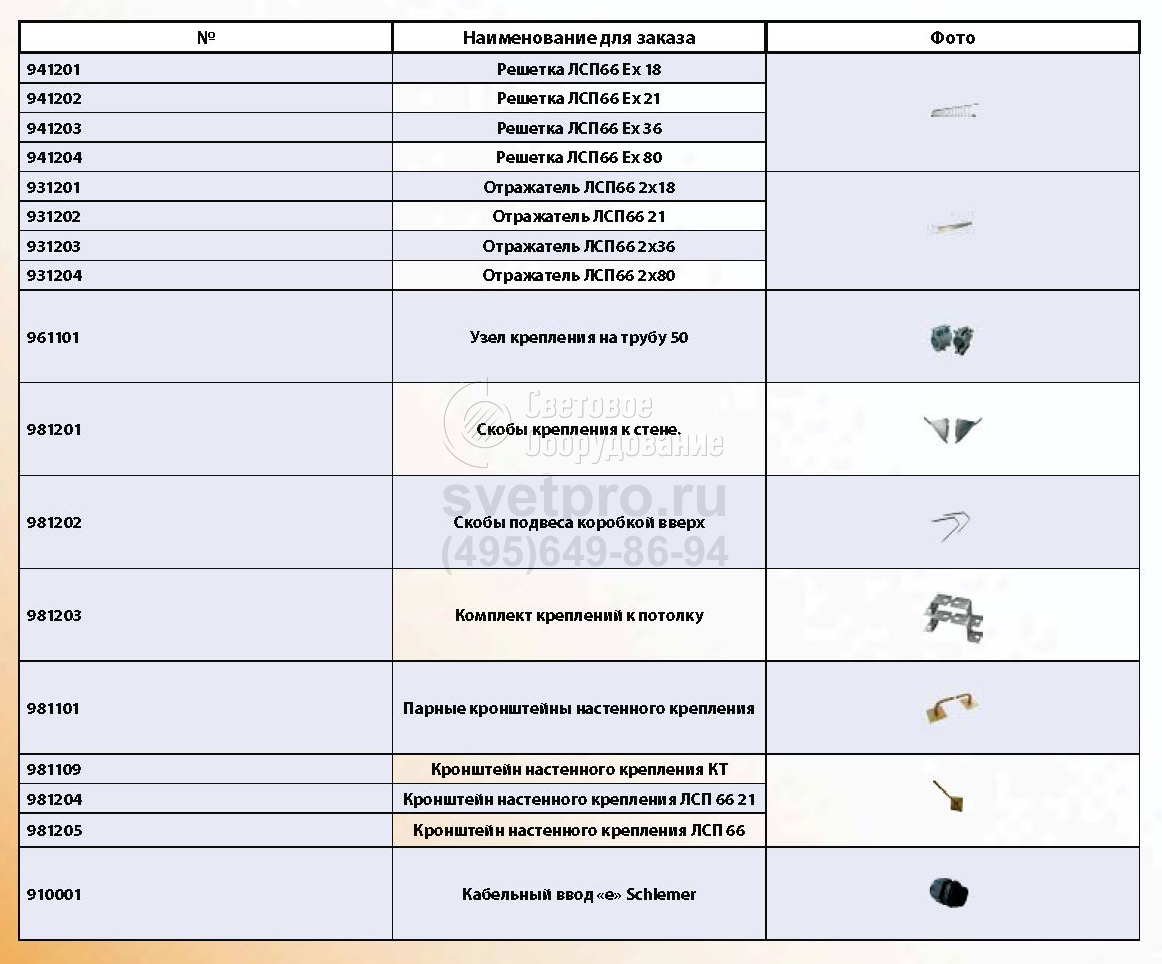

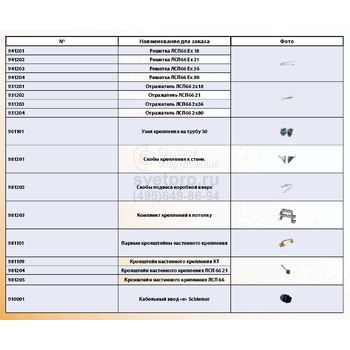

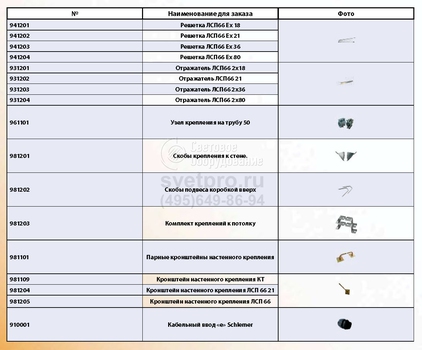

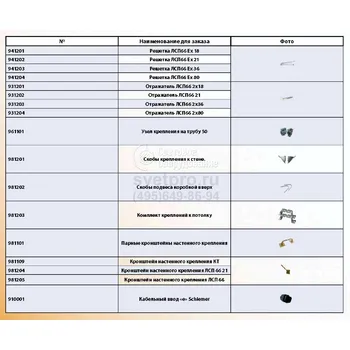

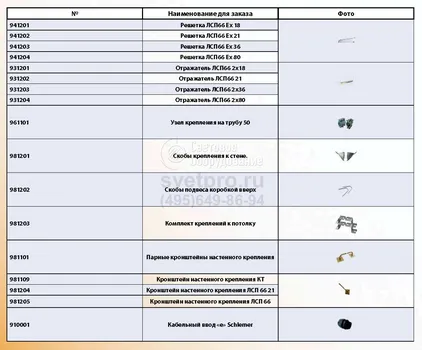

Дополнительная комплектация, поставляемая по отдельному заказу

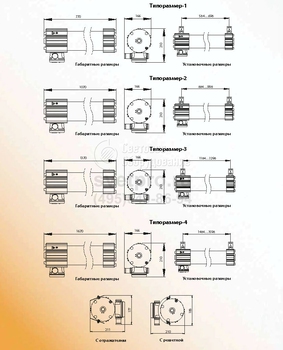

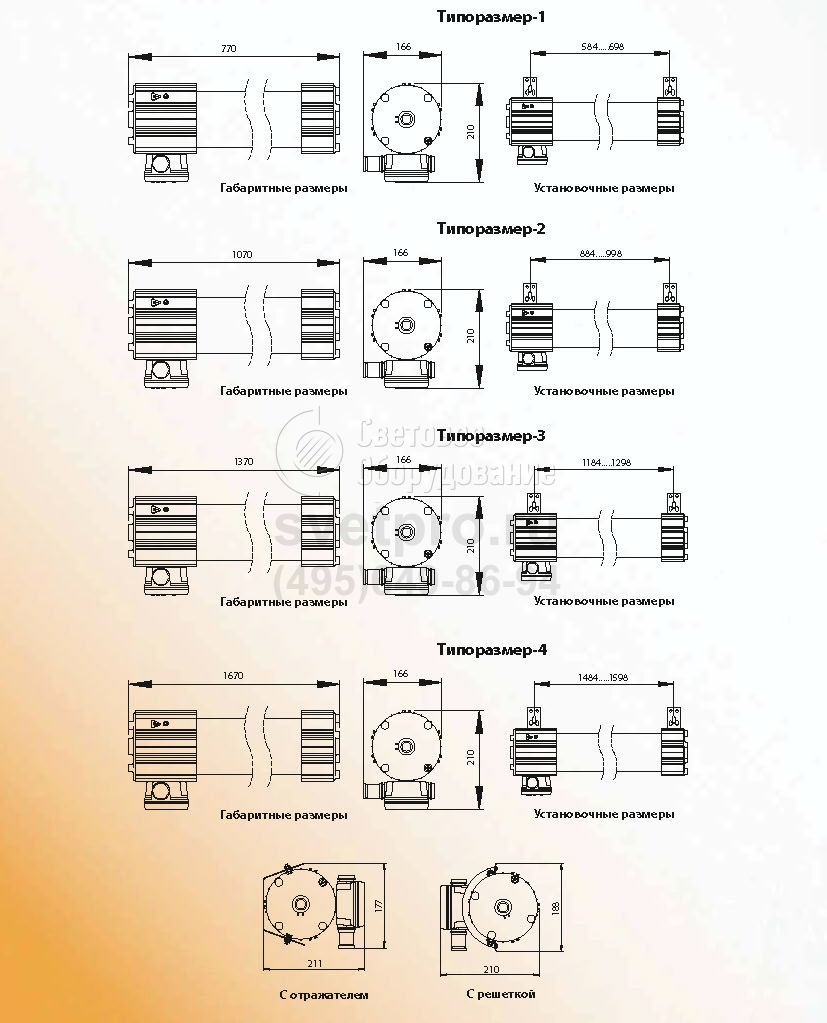

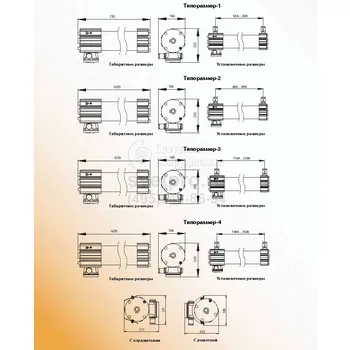

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ЛСП66 Ex-1х18 АО-1 | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х18 АО-3 | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х18 Э АО-1 | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х18 Э АО-3 | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х36 АО-1 | 36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х36 АО-3 | 36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х36 Э АО-1 | 36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х36 Э АО-3 | 36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х58 АО-1 | 58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х58 АО-3 | 58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х58 Э АО-1 | 58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х58 Э АО-3 | 58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х18 АО-1 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х18 АО-3 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х18 Э АО-1 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х18 Э АО-3 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х36 АО-1 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х36 АО-3 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х36 Э АО-1 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х36 Э АО-3 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х58 АО-1 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х58 АО-3 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х58 Э АО-1 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х58 Э АО-3 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIB T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х13 АО-1 | 13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х13 АО-3 | 13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х14 АО-1 | 14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х14 АО-3 | 14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х21 АО-1 | 21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х21 АО-3 | 21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х24 АО-1 | 24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х24 АО-3 | 24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х28 АО-1 | 28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х28 АО-3 | 28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х39 АО-1 | 39 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х39 АО-3 | 39 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х54 АО-1 | 54 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х54 АО-3 | 54 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х13 АО-1 | 2х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х13 АО-3 | 2х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х14 АО-1 | 2х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х14 АО-3 | 2х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х21 АО-1 | 2х21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х21 АО-3 | 2х21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х24 АО-1 | 2х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х24 АО-3 | 2х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х28 АО-1 | 2х28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х28 АО-3 | 2х28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х39 АО-1 | 2х39 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х39 АО-3 | 2х39 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х54 АО-1 | 2х54 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х54 АО-3 | 2х54 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х13 АО-1 | 3х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х13 АО-3 | 3х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х14 АО-1 | 3х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х14 АО-3 | 3х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х21 АО-1 | 3х21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х21 АО-3 | 3х21 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х24 АО-1 | 3х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х24 АО-3 | 3х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х28 АО-1 | 3х28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х28 АО-3 | 3х28 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х39 АО-1 | 3х39 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х39 АО-3 | 3х39 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х54 АО-1 | 3х54 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х54 АО-3 | 3х54 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
Светильники-ТАБЛО аварийные
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ЛСП66 Ex-1х18 АО-1 Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х18 АО-3 Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-1х18 Э АО-1 Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-1х18 Э АО-3 Табло | 18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х18 АО-1 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х18 АО-3 Табло | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Нет |
ЛСП66 Ex-2х18 Э АО-1 Табло | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ex-2х18 Э АО-3 Табло | 2х18 Вт | G13 | Люминесцентная лампа Т8 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х13 АО-1 Табло | 13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х13 АО-3 Табло | 13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х14 АО-1 Табло | 14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х14 АО-3 Табло | 14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х24 АО-1 Табло | 24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-1х24 АО-3 Табло | 24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х13 АО-1 Табло | 2х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х13 АО-3 Табло | 2х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х14 АО-1 Табло | 2х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х14 АО-3 Табло | 2х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х24 АО-1 Табло | 2х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-2х24 АО-3 Табло | 2х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х13 АО-1 Табло | 3х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х13 АО-3 Табло | 3х13 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х14 АО-1 Табло | 3х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х14 АО-3 Табло | 3х14 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х24 АО-1 Табло | 3х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
ЛСП66 Ех Т5-3х24 АО-3 Табло | 3х24 Вт | G5 | Люминесцентная лампа Т5 | 1Ex d e IIC T6 Gb Х | от -20°С до +40°С | Есть |
