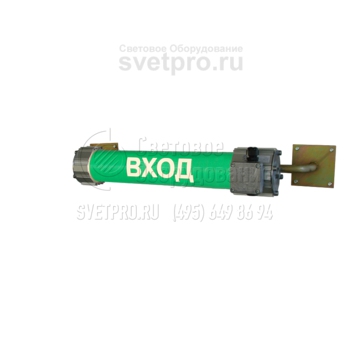

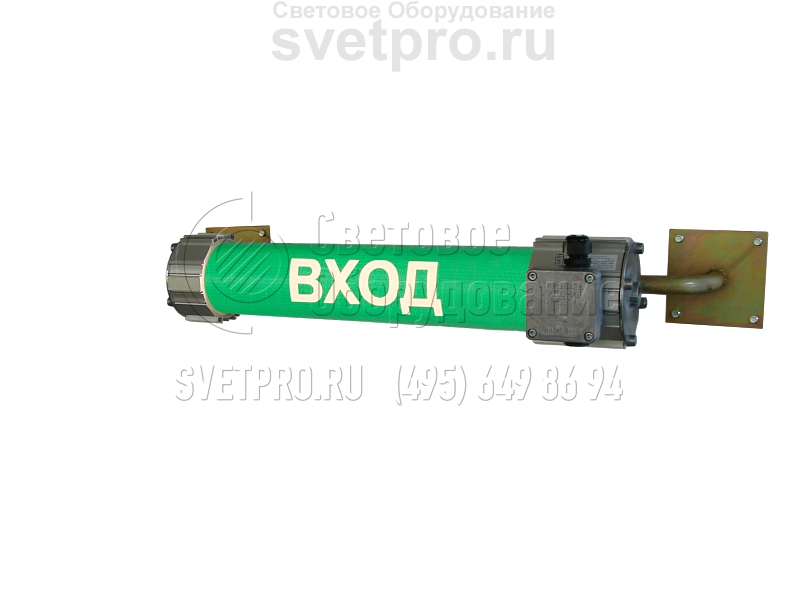

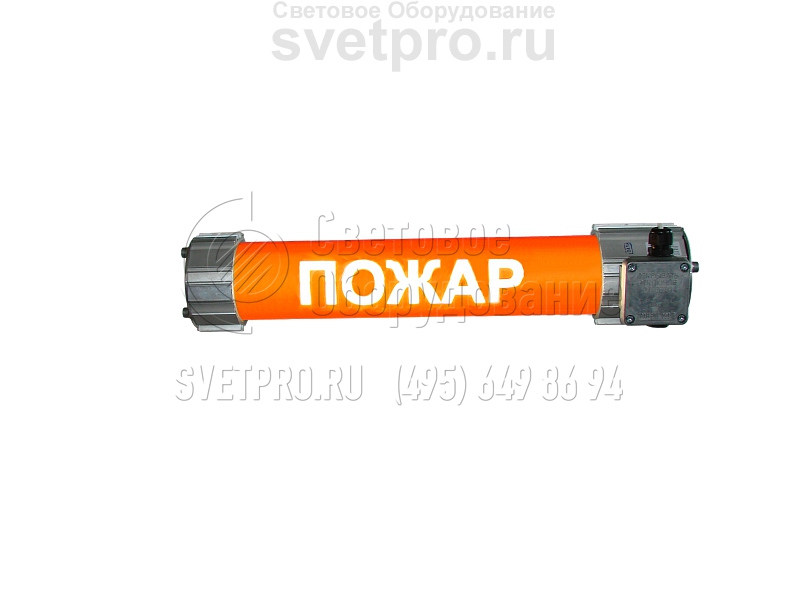

ЛСП66Ех АО (Табло) Взрывозащищенный светильник специального назначения

Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Цоколь: G13
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ЛСП66Ех АО
Мощность: 18 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

ЛСП66Ех АО (Табло) выполняет информативную функцию в отношении персонала промышленных предприятий. При осуществлении переработки нефтепродуктов, обработки древесины, производства химической, текстильной, лакокрасочной продукции на них могут возникнуть взрывоопасные среды. Изделия обеспечат безопасность в зонах 1 и 2.

Универсальные скобы подвеса, которыми комплектуется базовое изделие, не единственный вид креплений. Другие позиции доступны по заявке, как и приобретение кабельных вводов для осуществления транзитного, а не тупикового монтажа.

Различимость информации, указанной при заказе, обеспечивает одна или две лампы Т8 (18 Вт). На срок эксплуатации и полноту использования потребляемой мощности влияет тип ПРА: электронный или электромагнитный. Специфика зажигания ламп отражается на допустимой температуре среды: -20°С – +40°С. При перебоях с подачей сетевого питания используется запас АКБ (один или три часа горения одной лампы).

Табло ЛСП66Ех состоит из светопропускающей трубы, заделанной в корпусные основания, и торцевых крышек. В единую конструктивную форму части объединяются резьбовым лабиринтом, что обеспечивает взрывозащиту. На корпусе выполнены пазы для вставки и фиксации креплений. Светопропускающая часть – неразборная.

Конструкция

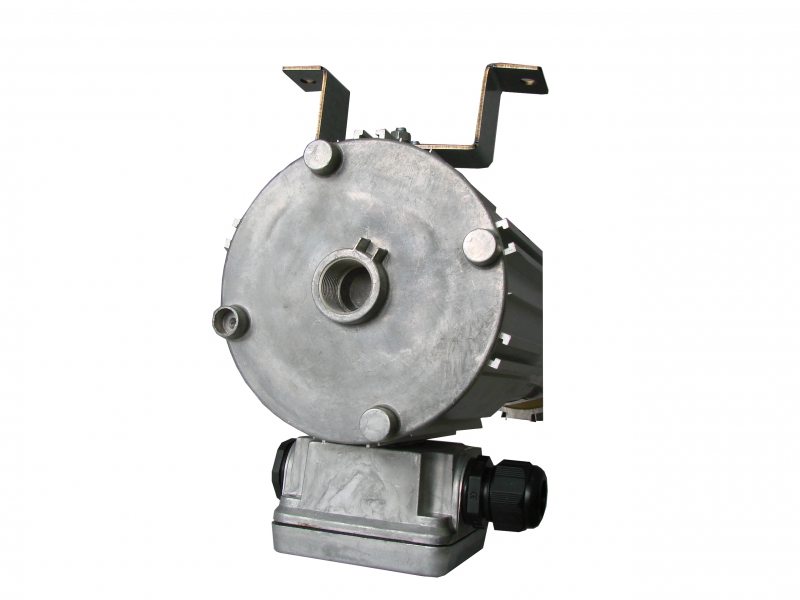

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).

Комплект поставки

Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Диапазон рабочих температур минус 20°C – плюс 40°C
Монтаж транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2
Защитный угол (с отражателем) -15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт.
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод
Кабельный ввод «e» Schlemer 910001

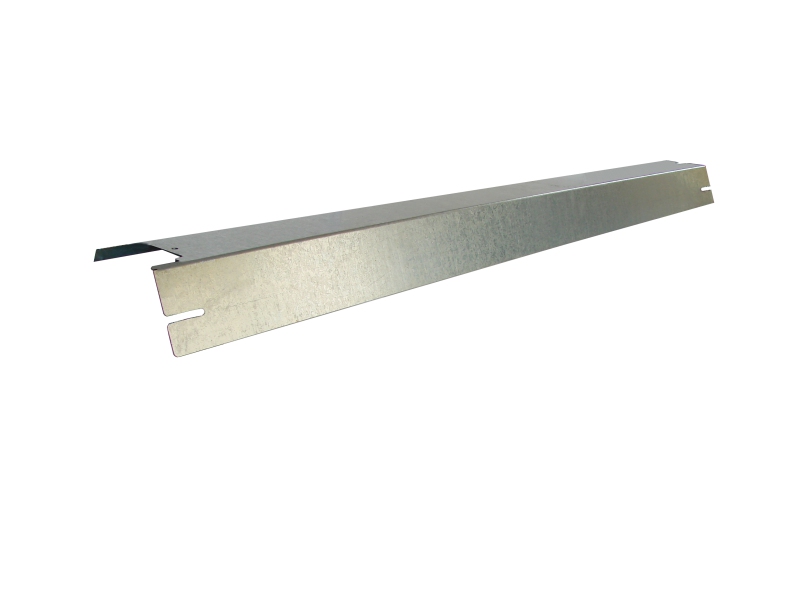

Отражатель ЛСП 66-18 931201
Отражатель ЛСП 66-36 931203
Отражатель ЛСП 66-58/80 931204

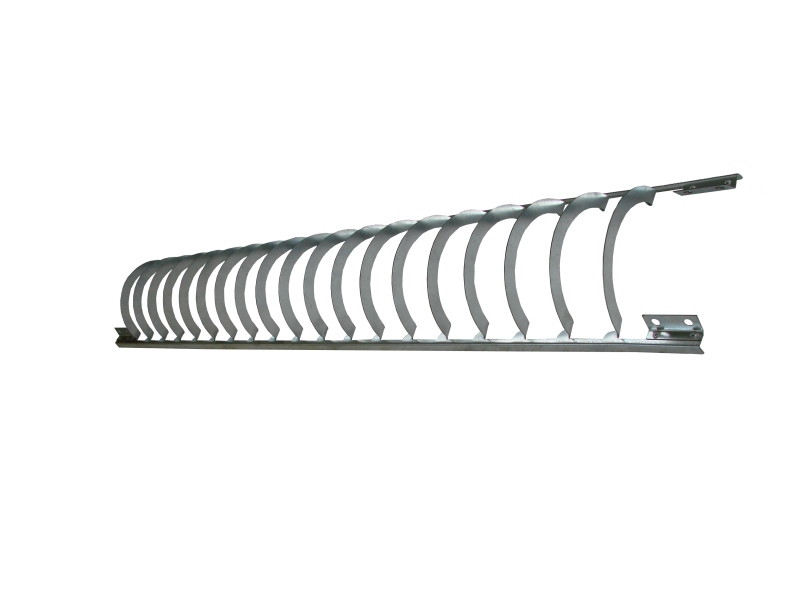

Решетка ЛСП 66-18 941201
Решетка ЛСП 66-36 941203
Решетка ЛСП 66-58/80 941204

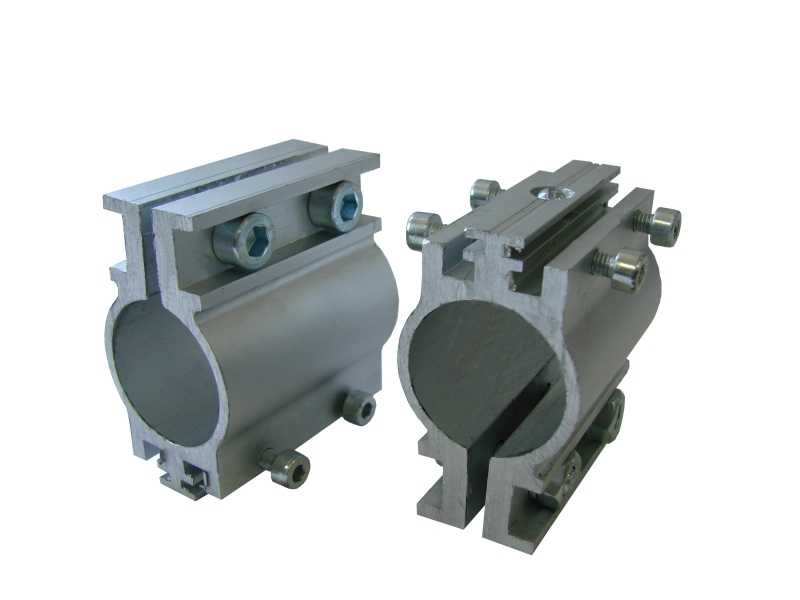

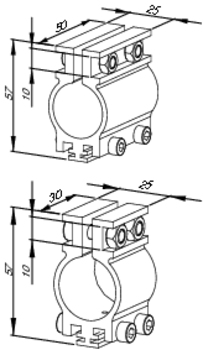

Узел крепления на трубу 30 961102

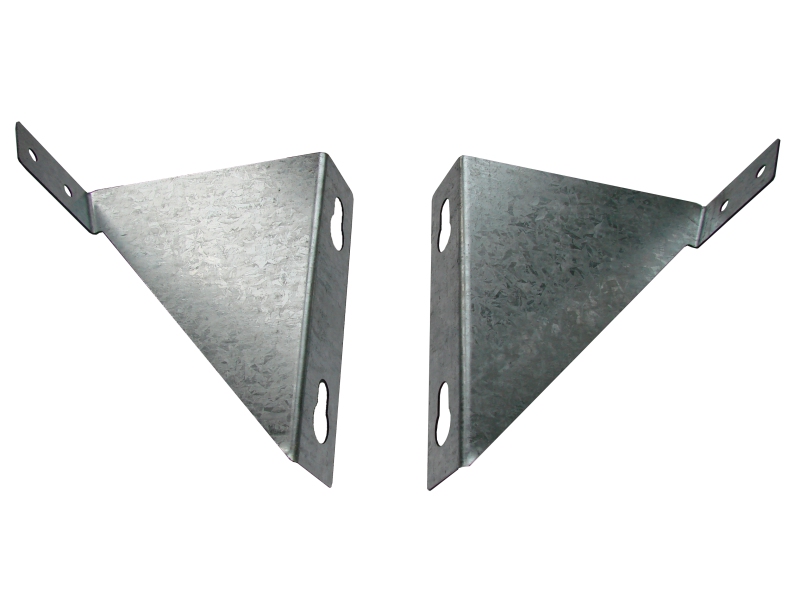

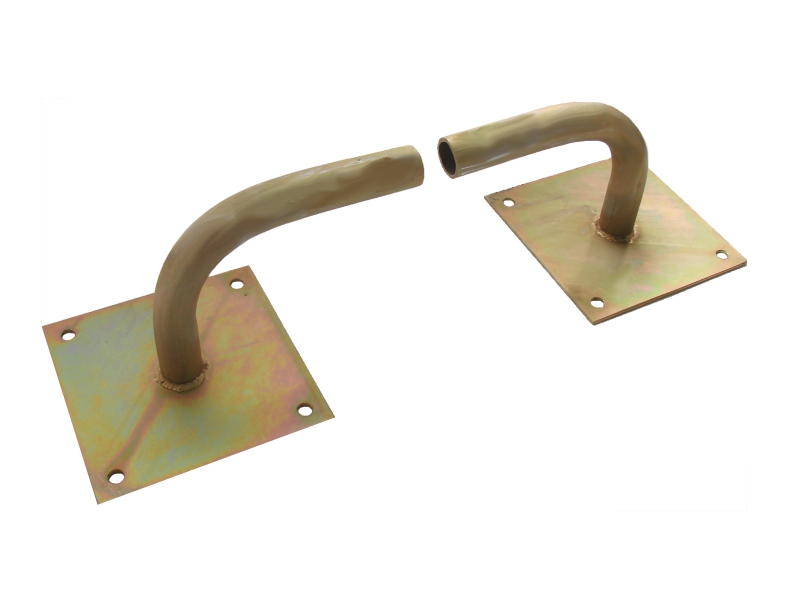

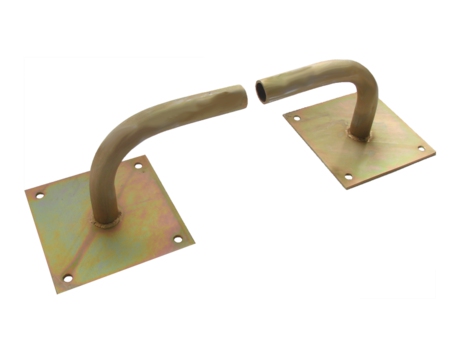

Парные кронштейны настенного крепления 981101

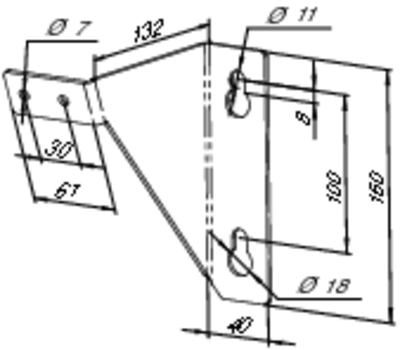

Кронштейн настенного крепления КТ 981109

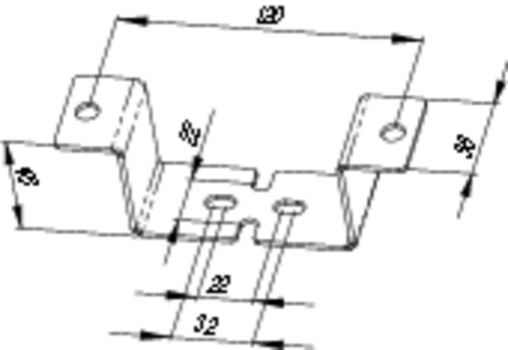

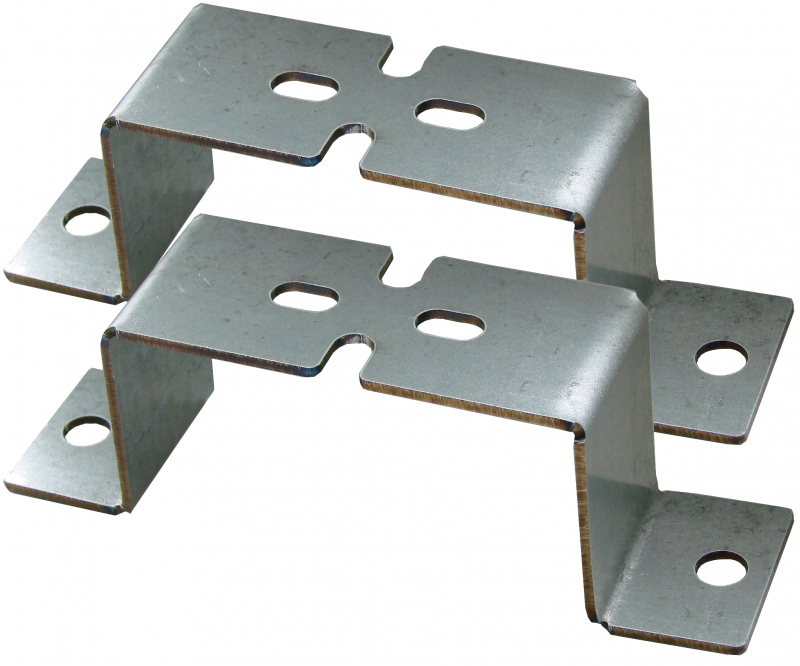

Скобы крепления к стене. 981201

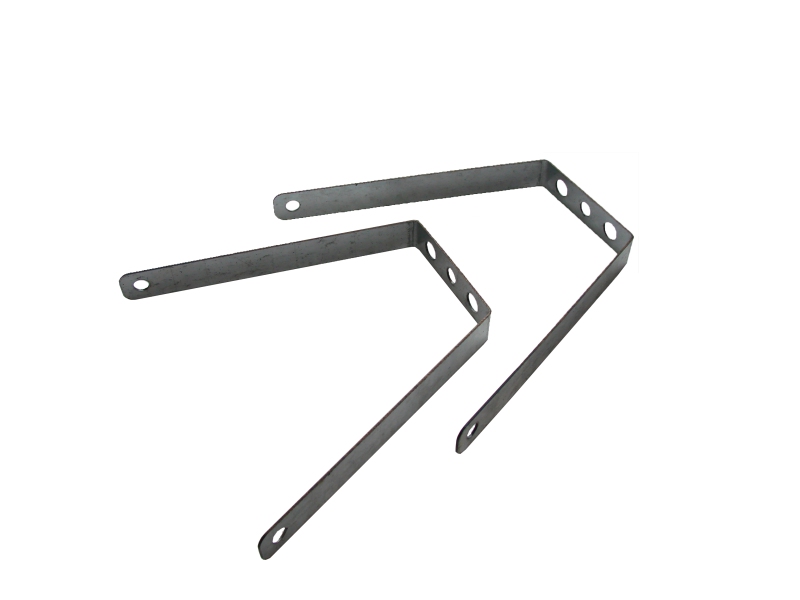

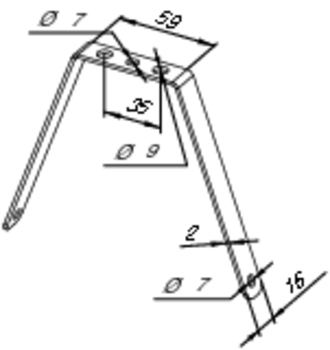

Скобы подвеса коробкой вверх 981202
Комплект креплений к потолку 981203

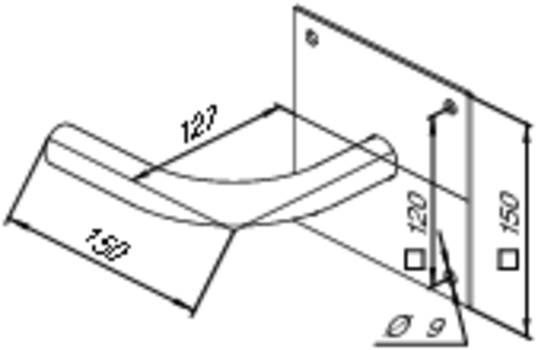

Кронштейн настенного крепления ЛСП 66 21 981204

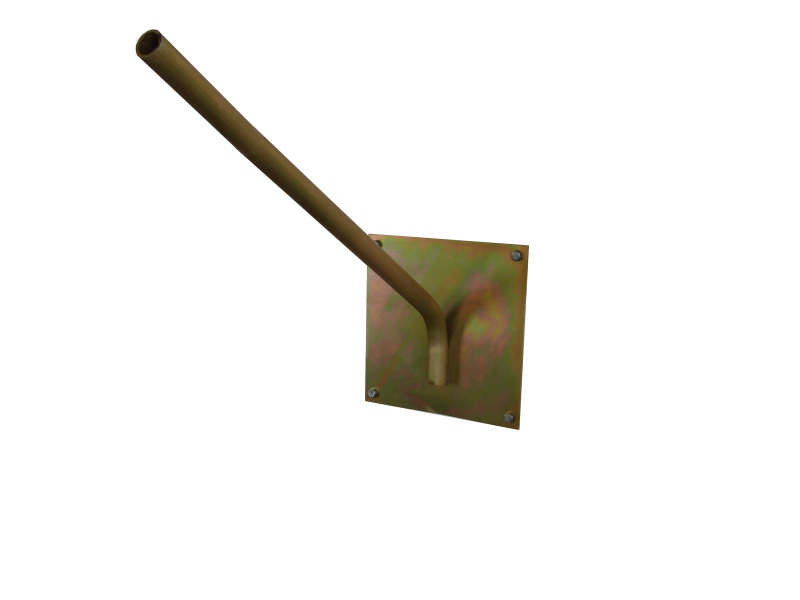

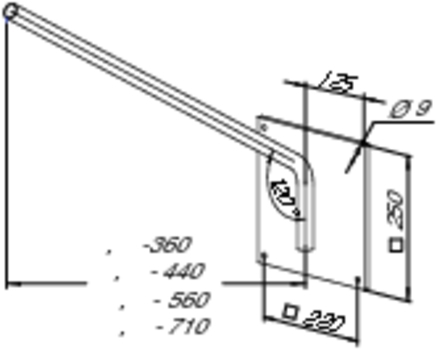

Кронштейн настенного крепления ЛСП 66 981205

Варианты установки и крепежа

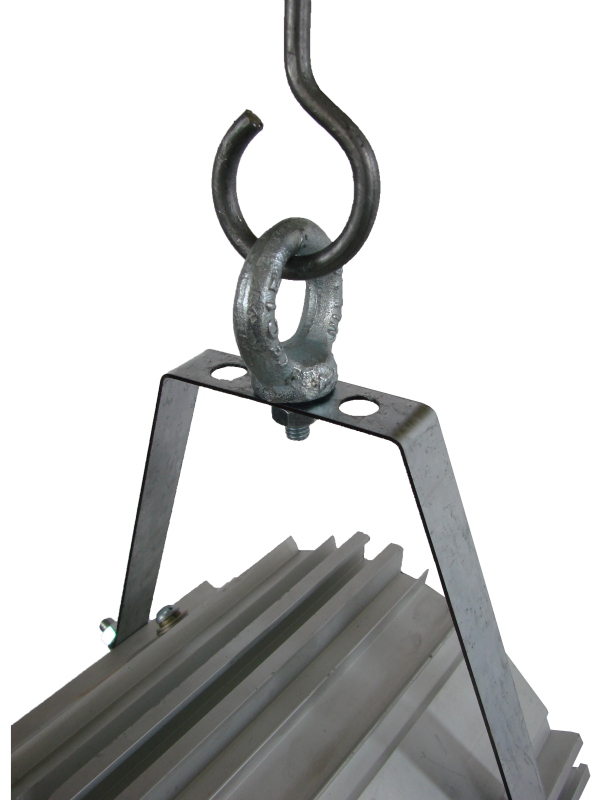

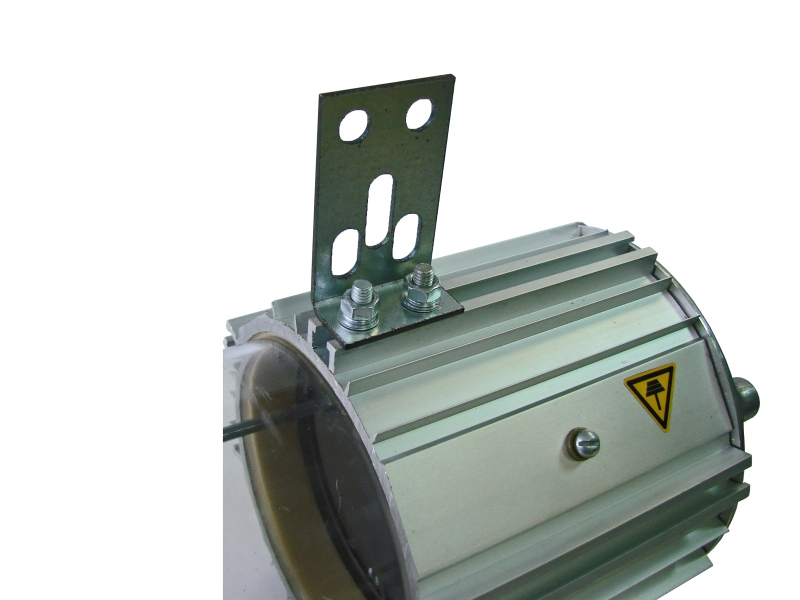

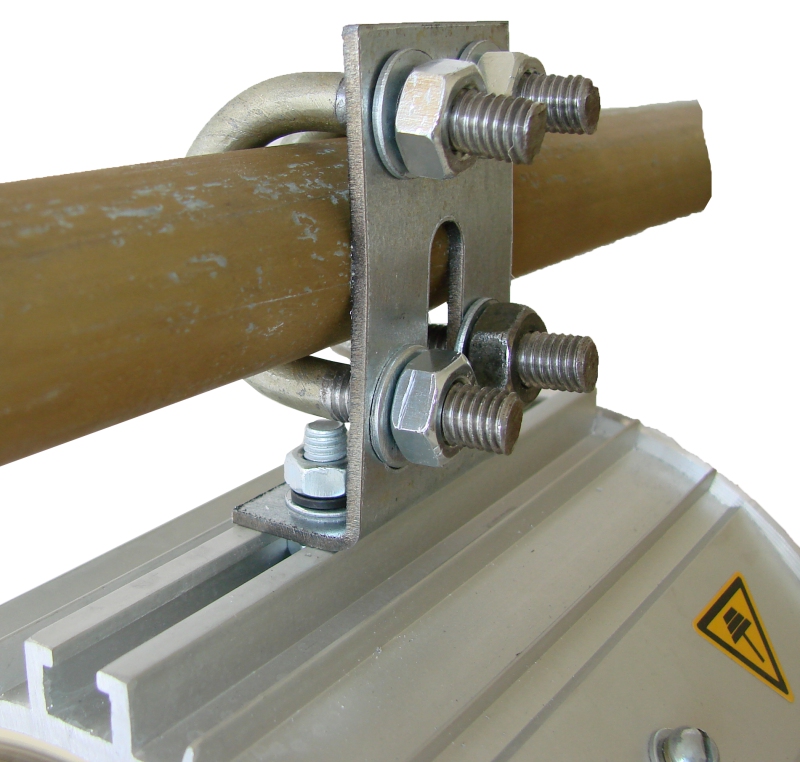

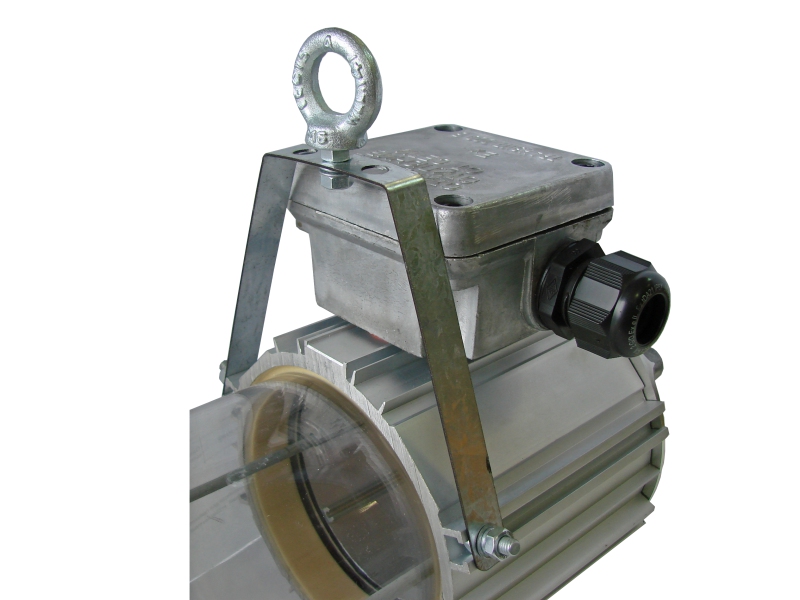

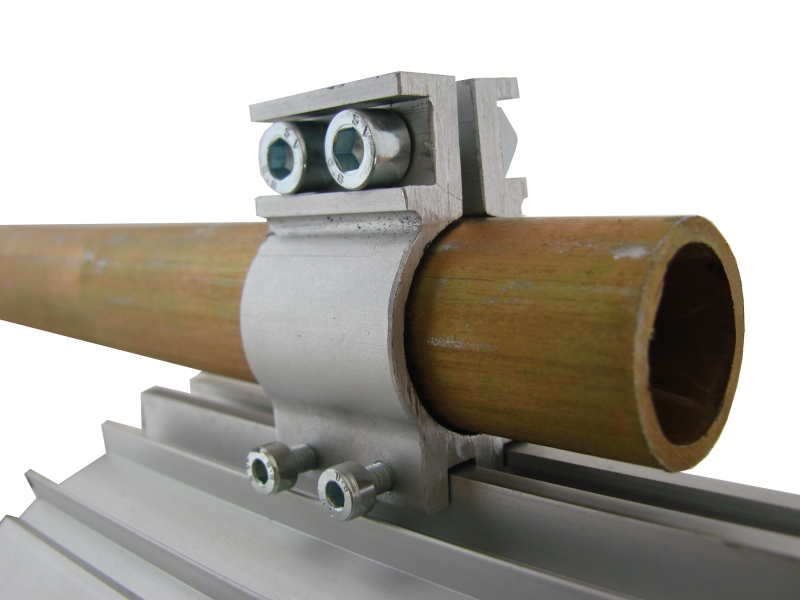

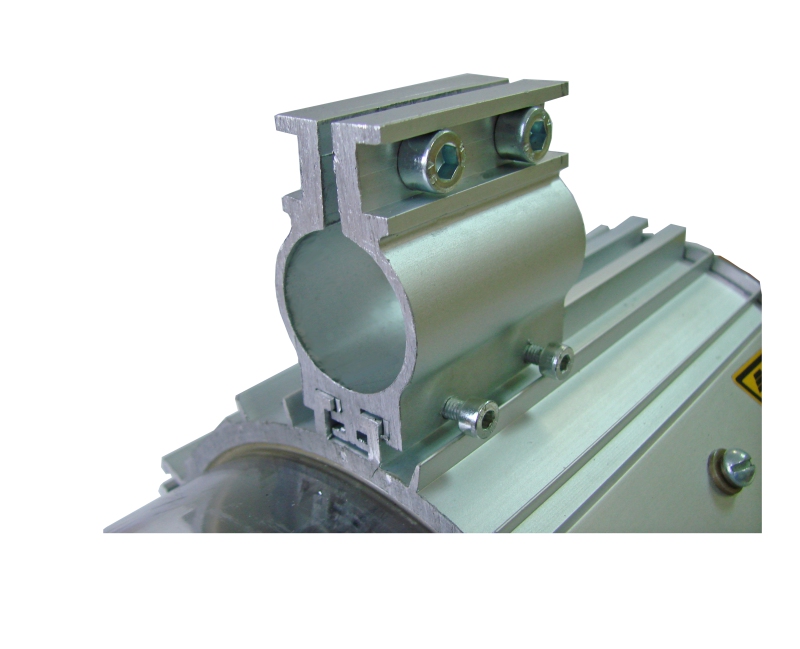

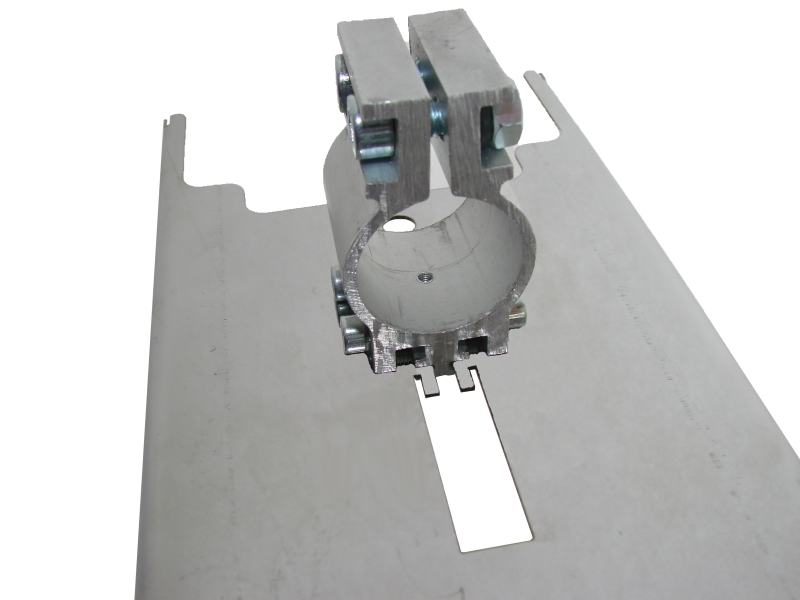

Крепление на рым-болт Крепление скобы к корпусу Крепление узла к корпусу Крепление узла к отражателю Крепление узла к трубе

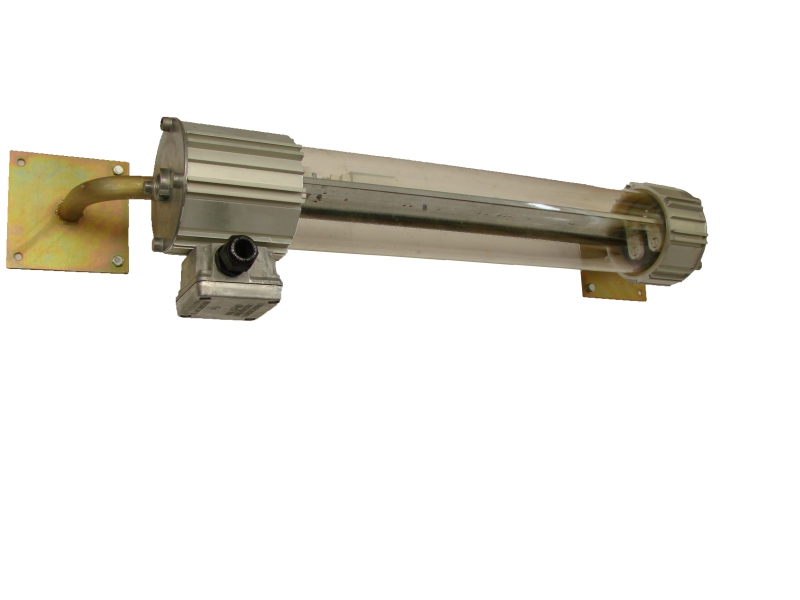

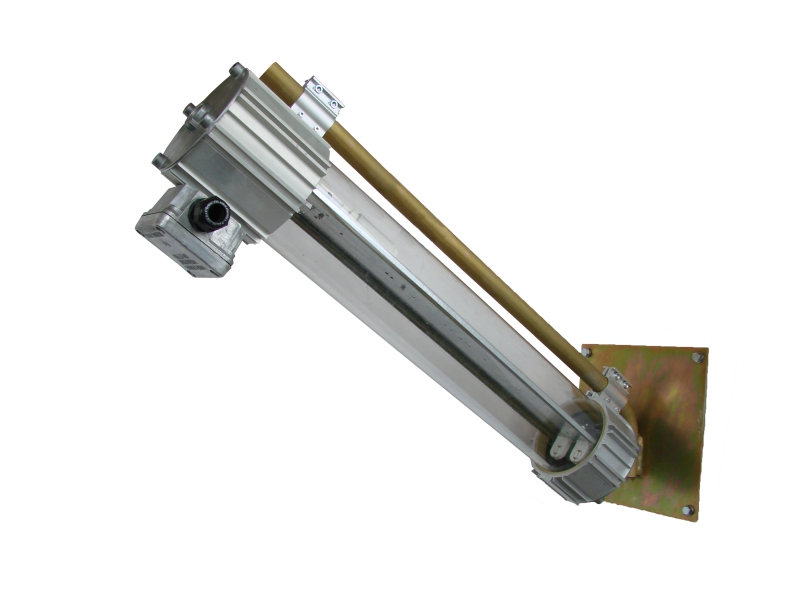

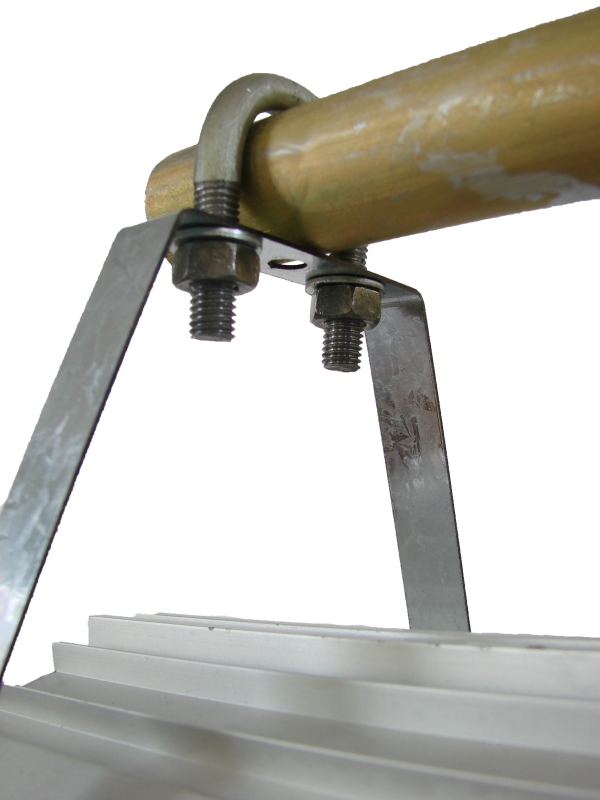

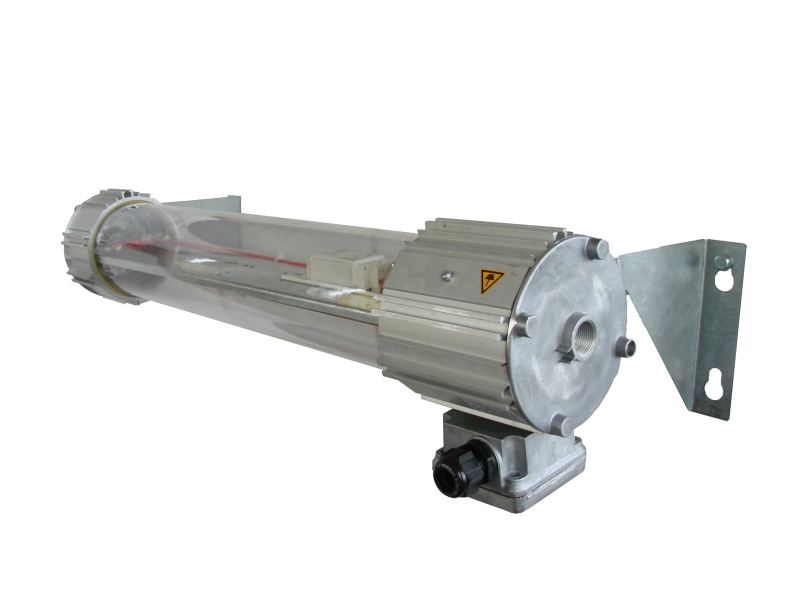

Крепление хомутами к трубе Крепление хомутами на трубу Подвес на крючки Светильник на кронштейне настенного крепления Светильник на парных кронштейнах настенного крепления
Светильник на скобах крепления к стене Светильник потолочной скобы к корпусу

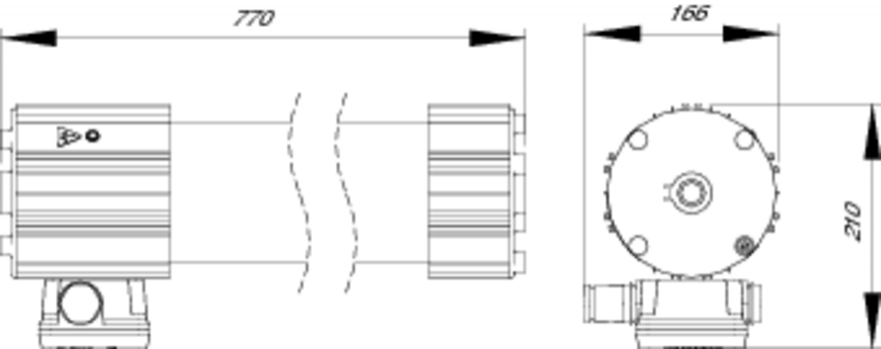

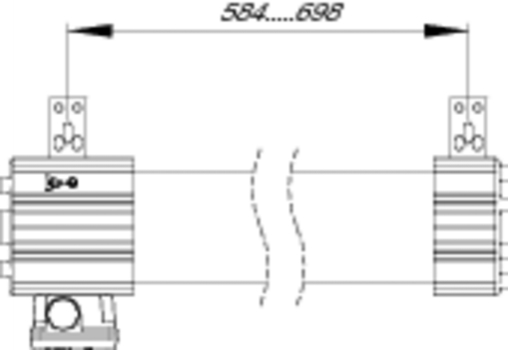

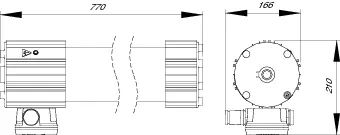

ГАБАРИТНЫЕ РАЗМЕРЫ


Таблица кодов заказа светильников

АртикулНаименование светильникаТип патронаМаркировка взрывозащитыДиапазон рабочих температурНаличие ЭПРАМасса, кгТипоразмерВремя работы в автономном режиме, ч
126045 ЛСП66 Ex-1х18 АО-1 Табло G13 1ExdsIICT6 Х -20°С…+40°С Нет 9,3 1 1
126046 ЛСП66 Ex-1х18 Э АО-1 Табло G13 1ExdsIICT6 Х -20°С…+40°С Есть 8,8 1 1
126047 ЛСП66 Ex-1х18 АО-3 Табло G13 1ExdsIICT6 Х -20°С…+40°С Нет 9,6 1 3
126048 ЛСП66 Ex-1х18 Э АО-3 Табло G13 1ExdsIICT6 Х -20°С…+40°С Есть 9,1 1 3
126050 ЛСП66 Ex-2х18 Э АО-1 Табло G13 1ExdsIICT6 Х -20°С…+40°С Есть 8,8 1 1
126051 ЛСП66 Ex-2х18 АО-3 Табло G13 1ExdsIICT6 Х -20°С…+40°С Нет 9,6 1 3
126052 ЛСП66 Ex-2х18 Э АО-3 Табло G13 1ExdsIICT6 Х -20°С…+40°С Есть 9,1 1 3
