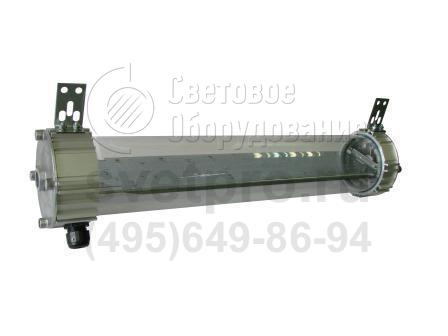

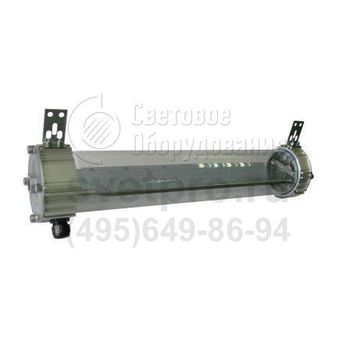

ЛСП66Ех nR АО Светильник аварийного освещения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G5, G13 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66Ех nR АО |
Мощность: | 13-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП66ExnR АО применяются для освещения зон 2-го класса, выделяемых при образовании взрывоопасной среды, на объектах газовой, нефтегазовой, химической, лакокрасочной, текстильной, деревообрабатывающей промышленности.
Модель в базовой комплектации монтируется тупиковым способом. Подвесная установка реализуется двумя универсальными скобами. Дополнительная комплектация, наличие вводной коробки позволяют выполнять транзитное подключение и установку с использованием узла крепления на трубу, парных и одиночных кронштейнов для настенного монтажа и комплекта для потолочной установки.
В модельном ряду изделия светильники с трубчатыми лампами мощностью 13–58 Вт в количестве одна, две, три штуки. Работу Т8 поддерживает ЭмПРА и ЭПРА, Т5 – ЭПРА. Светильники-табло эксплуатируются с ЛЛ – Т5. Работу в аварийном режиме при нарушении централизованной подачи сетевого напряжения в течение одного или трех часов обеспечивает АКБ. В данный период включена одна лампа.
К корпусным частям, в которые заключена труба светопропускающего элемента, способом винтового лабиринта присоединены крышки с пазами для креплений. Способ объединения обеспечивает взрывозащиту по типу ограниченного пропуска газов. Степень защиты – IP65.
Описание конструкции
Оболочка светильника состоит из светопропускающего элемента – трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6.
Светильники аварийного освещения АО-1 и АО-3 предназначены для работы, в том числе, в аварийном режиме при отключении электроэнергии в течение одного или трех часов соответственно. При этом горит только одна лампа
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 11,3 |
Срок службы | 10 лет |
Пример записи для заказа - 136034 Светильник ЛСП66 ExnR-1х58 Э АО-1

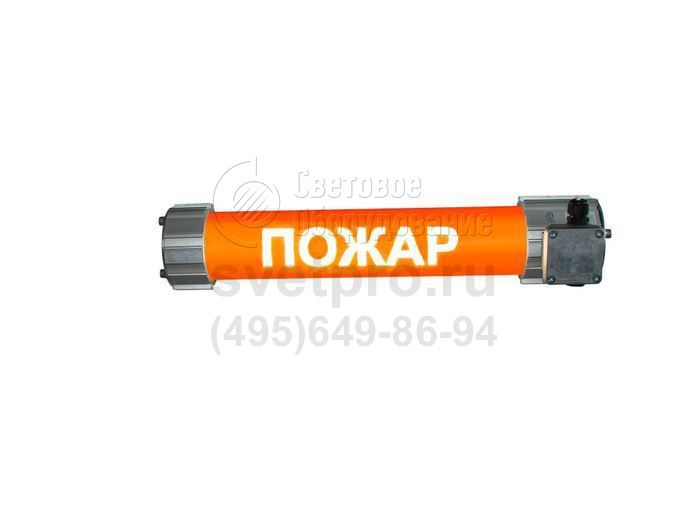

Пример записи для заказа - 137082 Светильник ЛСП66 ExnR Т5-1х13 АО-1 Табло
Текст – «ПОЖАР», цвет букв – черный, фон красный»
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

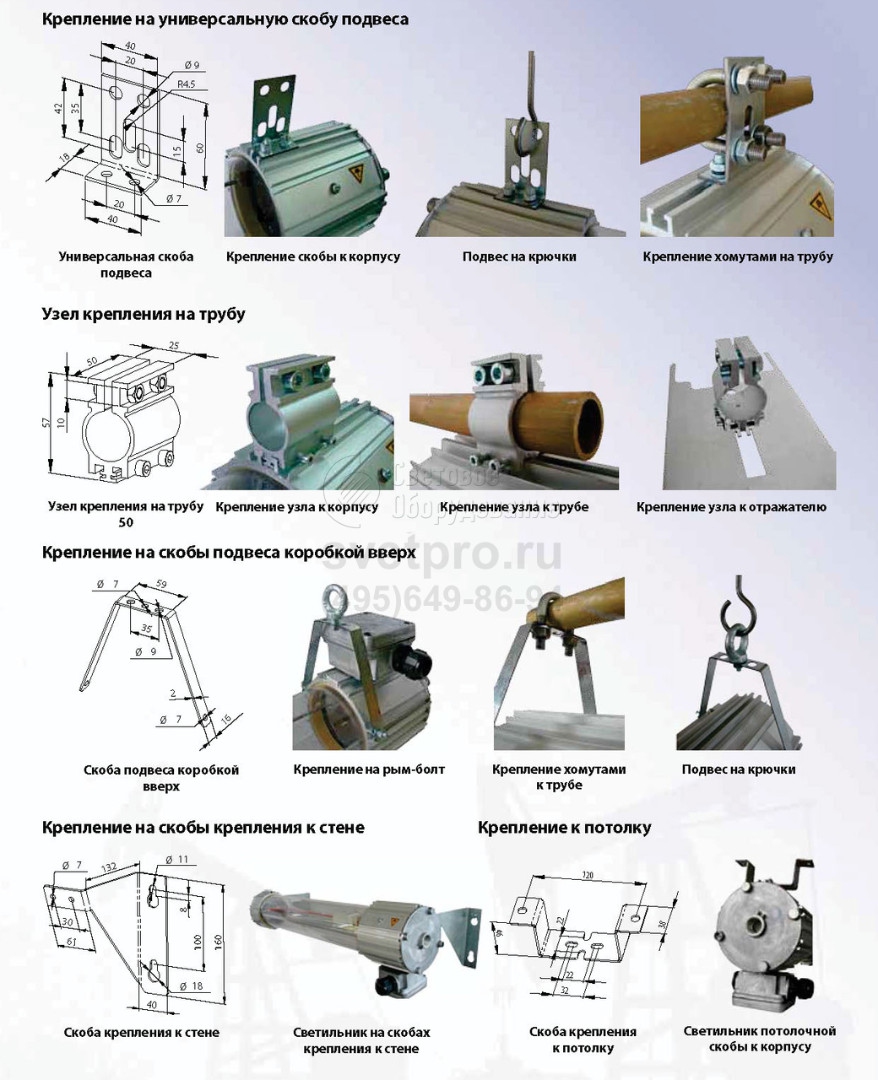

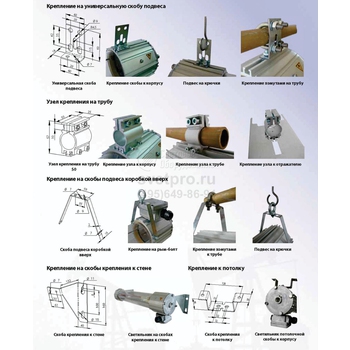

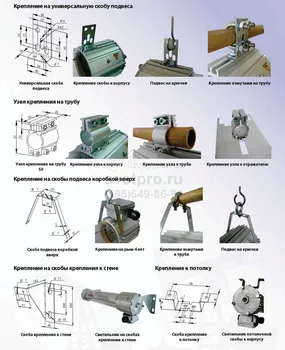

Варианты установки и крепежа

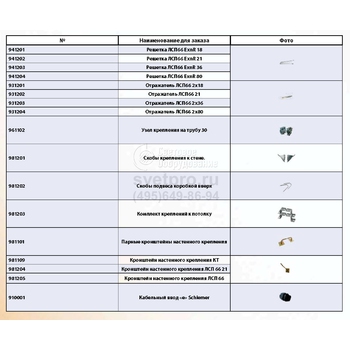

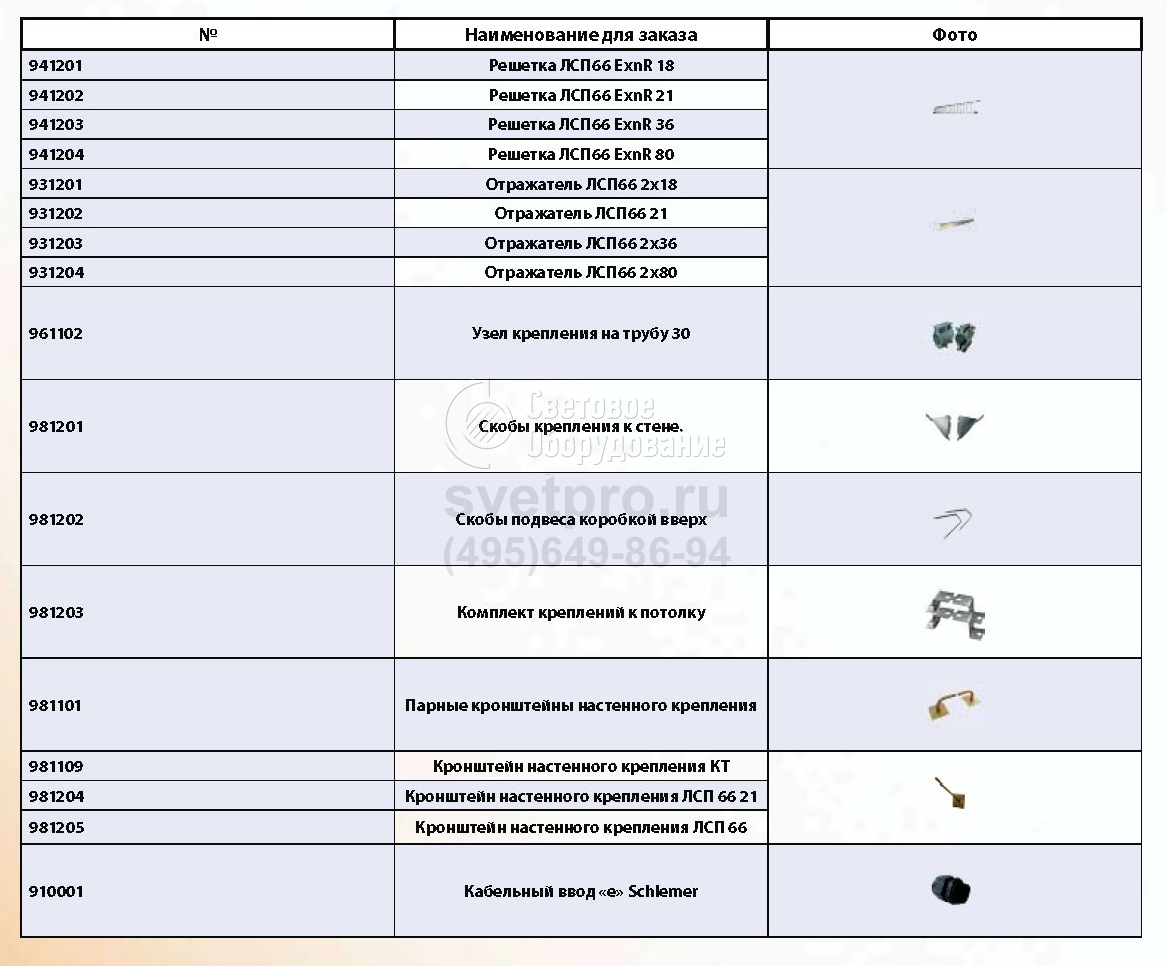

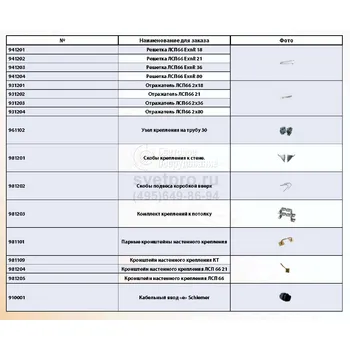

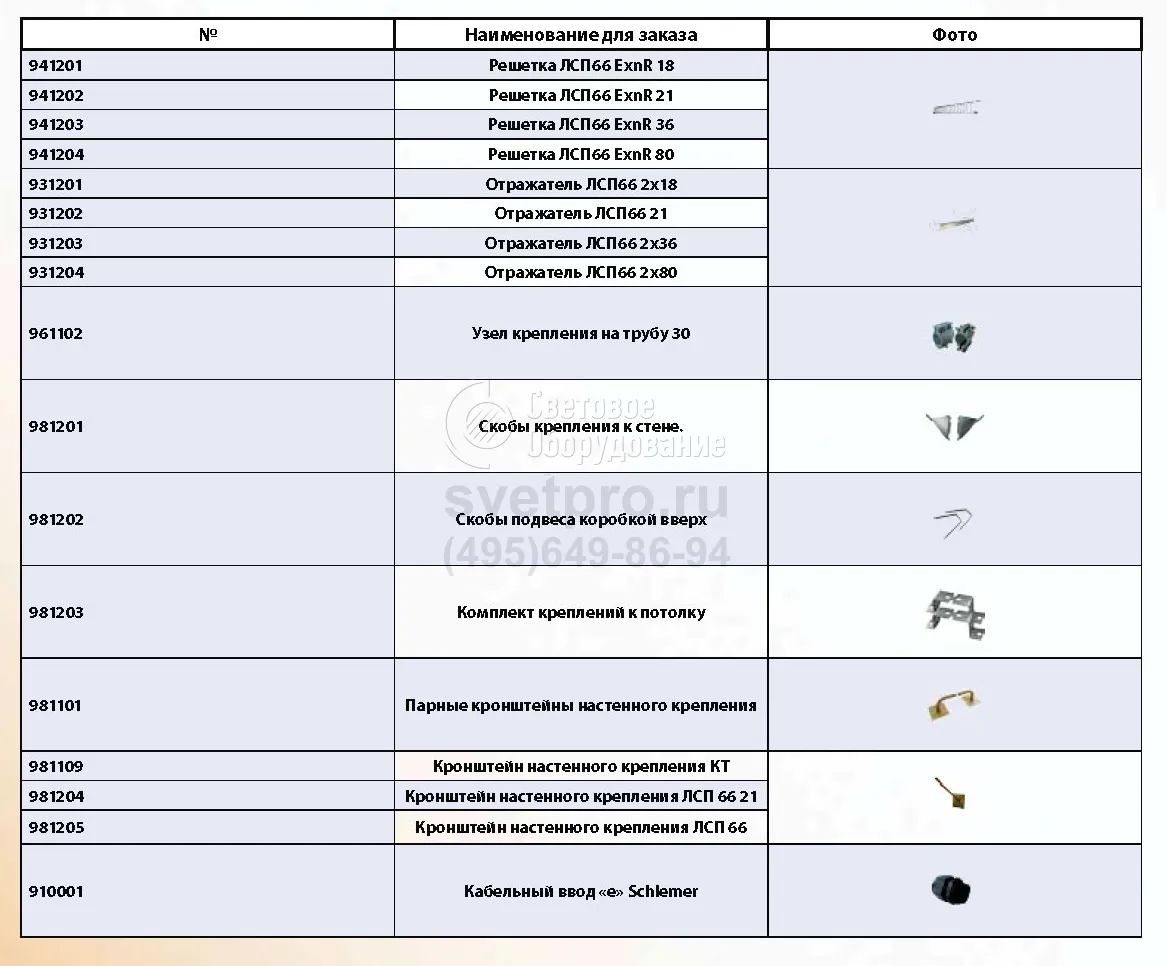

Дополнительная комплектация, поставляемая по отдельному заказу

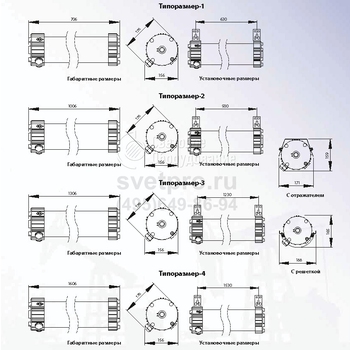

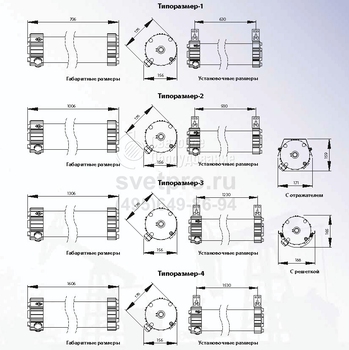

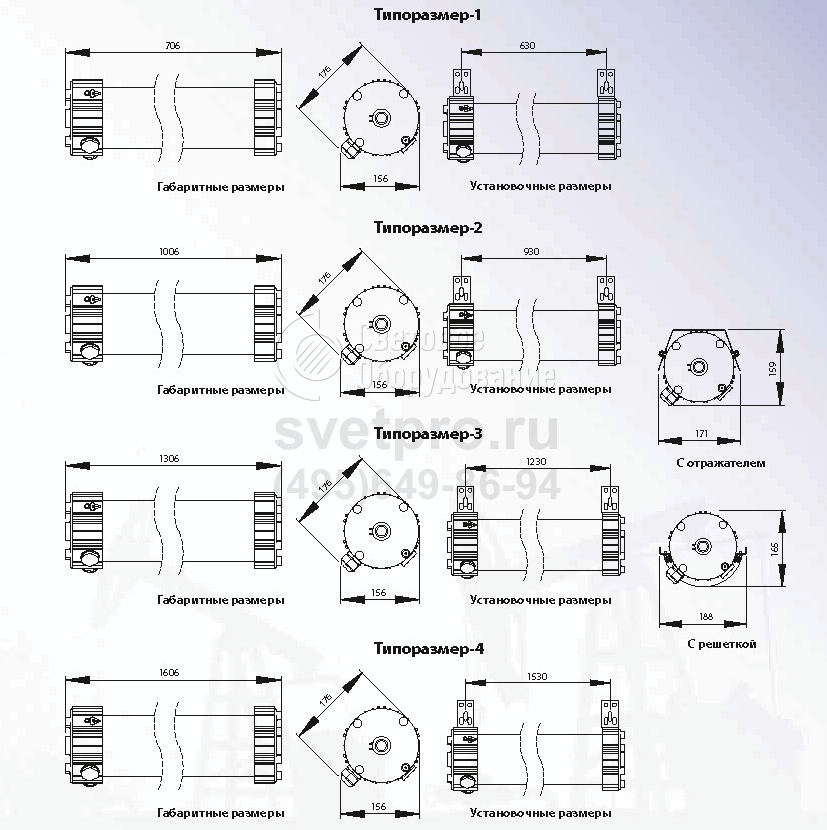

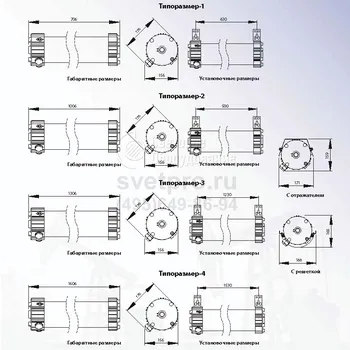

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ЛСП66 ExnR Т5-1х13 АО-1 | 13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х13 АО-3 | 13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х14 АО-1 | 14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х14 АО-3 | 14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х21 АО-1 | 21 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х21 АО-3 | 21 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х24 АО-1 | 24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х24 АО-3 | 24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х28 АО-1 | 28 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х28 АО-3 | 28 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х39 АО-1 | 39 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х39 АО-3 | 39 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х54 АО-1 | 54 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х54 АО-3 | 54 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х13 АО-1 | 2х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х13 АО-3 | 2х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х14 АО-1 | 2х14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х21 АО-1 | 2х21 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х24 АО-1 | 2х24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х28 АО-1 | 2х28 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х39 АО-1 | 2х39 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х54 АО-1 | 2х54 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х13 АО-1 | 3х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х13 АО-3 | 3х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х14 АО-1 | 3х14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х21 АО-1 | 3х21 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х24 АО-1 | 3х24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х28 АО-1 | 3х28 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х39 АО-1 | 3х39 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х54 АО-1 | 3х54 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х18 АО-1 | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х18 АО-3 | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х18 Э АО-1 | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х18 Э АО-3 | 18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х36 АО-1 | 36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х36 АО-3 | 36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х36 Э АО-1 | 36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х36 Э АО-3 | 36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х58 АО-1 | 58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х58 АО-3 | 58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-1х58 Э АО-1 | 58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-1х58 Э АО-3 | 58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х18 АО-1 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х18 АО-3 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х18 Э АО-1 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х18 Э АО-3 | 2х18 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х36 АО-1 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х36 АО-3 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х36 Э АО-1 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х36 Э АО-3 | 2х36 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х58 АО-1 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х58 АО-3 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Нет |
ЛСП66 ExnR-2х58 Э АО-1 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR-2х58 Э АО-3 | 2х58 Вт | G13 | Люминесцентная лампа Т8 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
Светильники-ТАБЛО аварийные
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ЛСП66 ExnR Т5-1х13 АО-1 Табло | 13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х13 АО-3 Табло | 13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х14 АО-1 Табло | 14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-1х24 АО-1 Табло | 24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х13 АО-1 Табло | 2х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х13 АО-3 Табло | 2х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х14 АО-1 Табло | 2х14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-2х24 АО-1 Табло | 2х24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х13 АО-1 Табло | 3х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х13 АО-3 Табло | 3х13 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х14 АО-1 Табло | 3х14 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
ЛСП66 ExnR Т5-3х24 АО-1 Табло | 3х24 Вт | G5 | Люминесцентная лампа Т5 | Ех nR IIC T6 Gc X* | от -20°С до +40°С | Есть |
