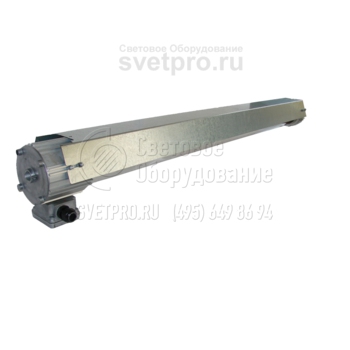

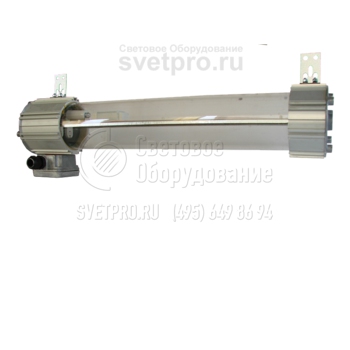

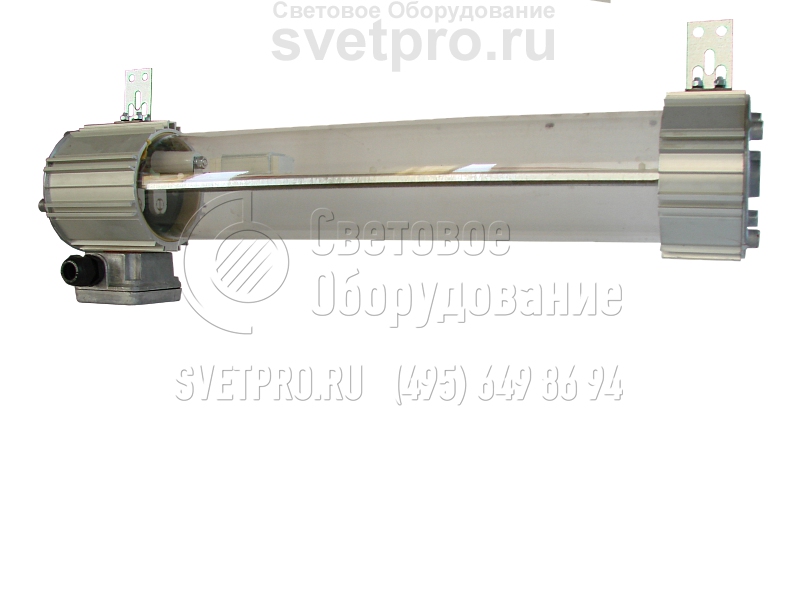

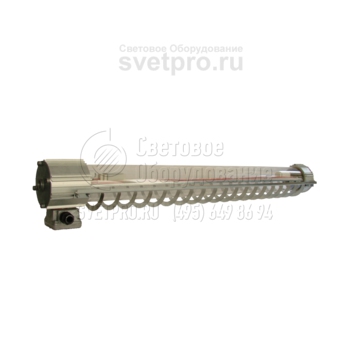

ЛСП66Ех Т5 АО Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66Ех Т5 АО |
Мощность: | 13-54 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП66 Ех Т5 позволяют обеспечить рабочее и аварийное освещение в зонах 1 и 2, выделенных на территориях промышленных предприятий из-за вероятности образования взрывоопасной среды. Область применения: химические, нефтеперерабатывающие, деревообрабатывающие, лакокрасочные, текстильные производства.
Изделие устанавливается на стену и потолок, подвешивается на трубу, крюк. Крепления, вставленные в пазы корпуса, фиксируются болтами и гайками. Вводная коробка снабжена кабельным вводом и пробкой для выполнения тупикового подключения. Установка второго ввода позволяет объединять группы изделий для транзитного подключения.
Модель выполнена в типоразмерах: 1, 2, 3, позволяющих применять лампы Т5 в количестве одна (две, три) шт. мощностью от 13 до 54 Вт. Автономная работа составляет один или три часа, при этом горит одна лампа. В состав изделия можно включить отражатель (защитный угол 15°) и (или) защитную решетку.
Резьбовой лабиринт, соединяющий крышки с неразборным светопропускающим узлом, обеспечивает взрывонепроницаемость оболочки. В состав узла входит поликарбонатная труба, обе стороны которой герметично заделаны в алюминиевые корпусные детали. Внутрь изделия не проникнут частицы пыли, капли, брызги, струи воды (IP65).
Конструкция

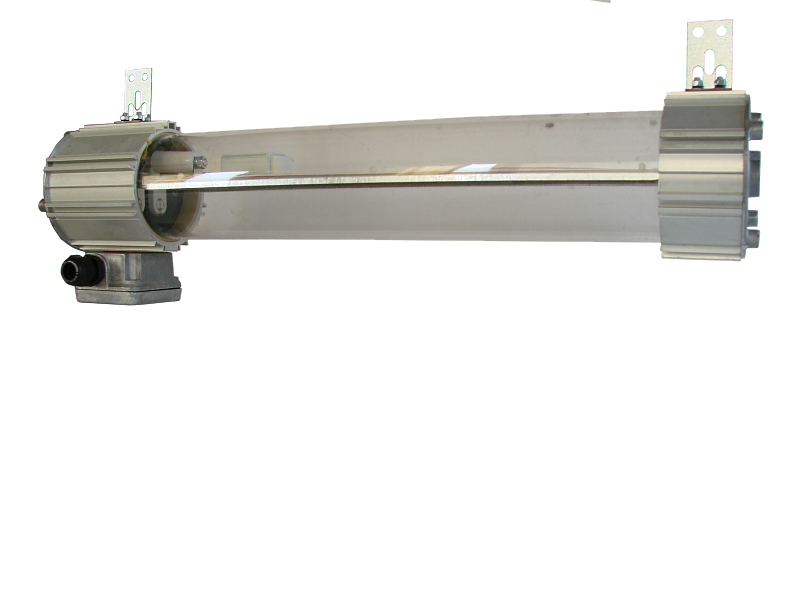

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Светильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | -15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

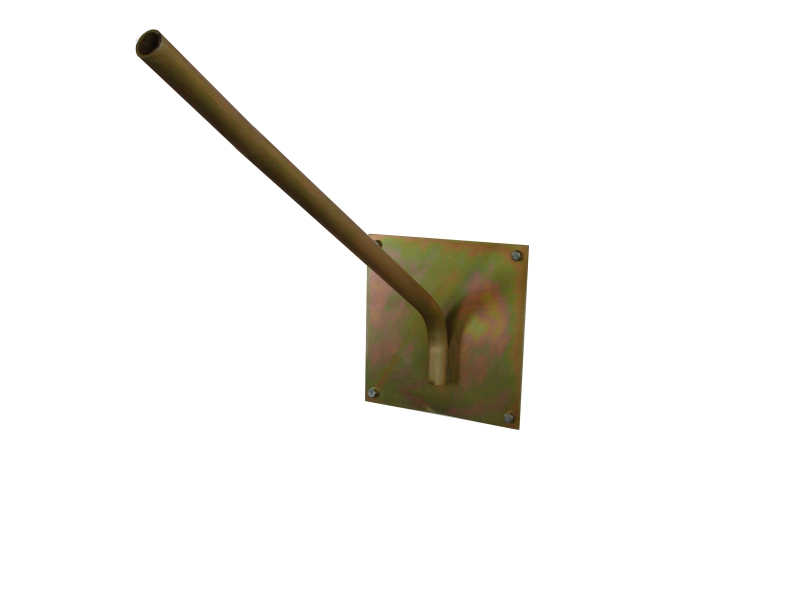

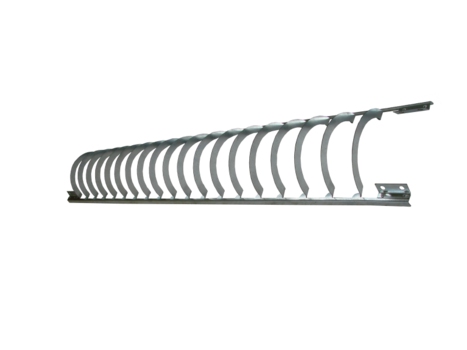

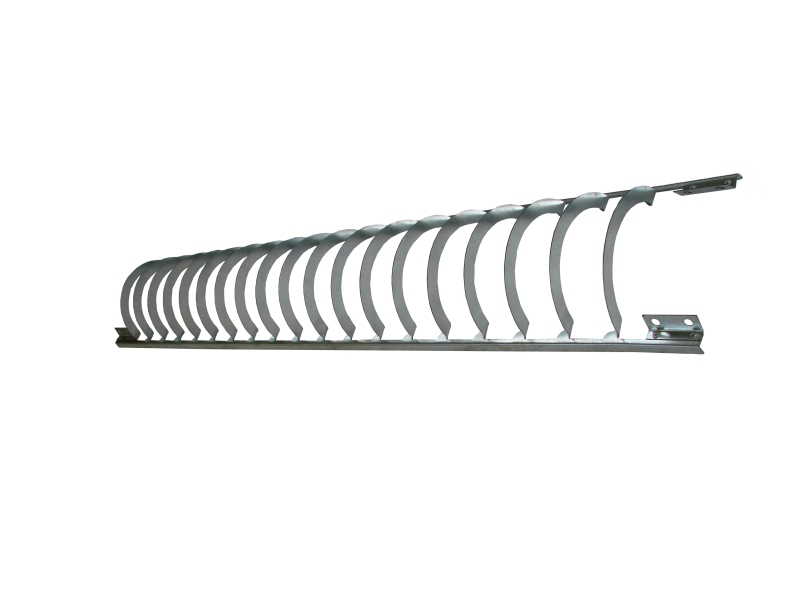

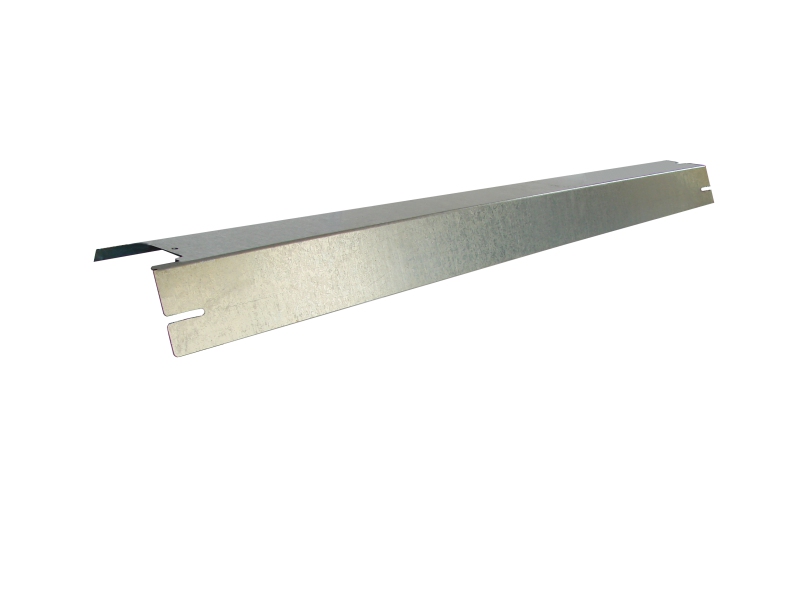

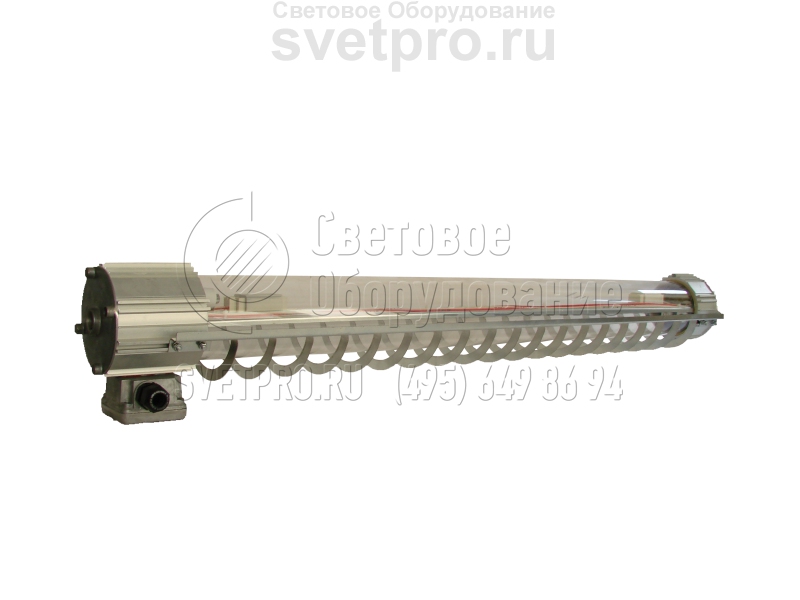

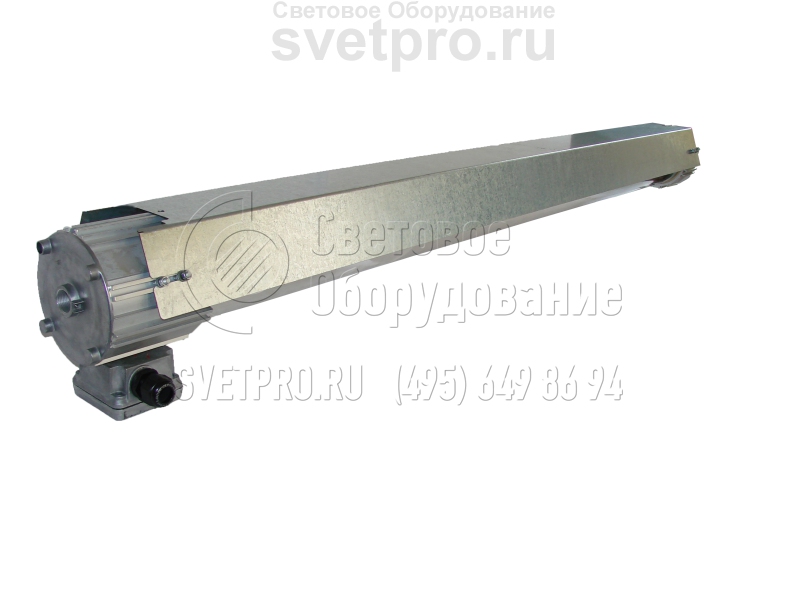

Дополнительная комплектация

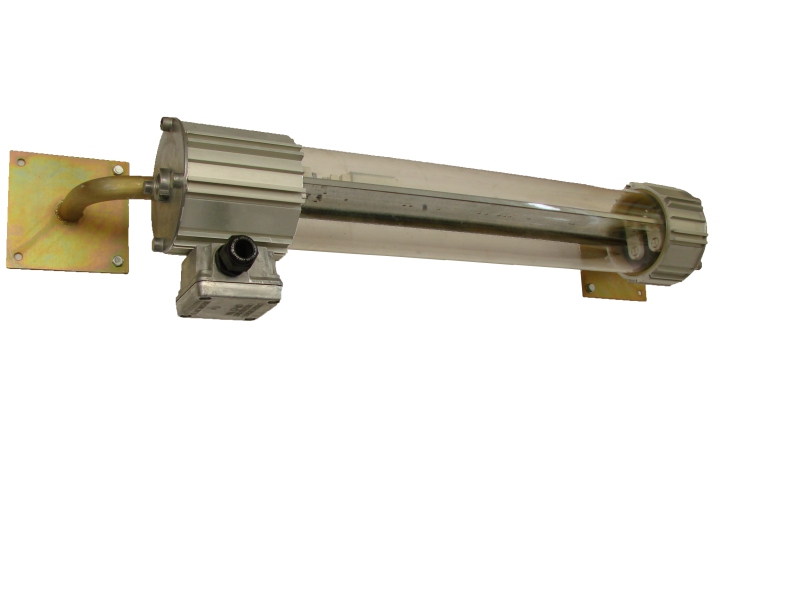

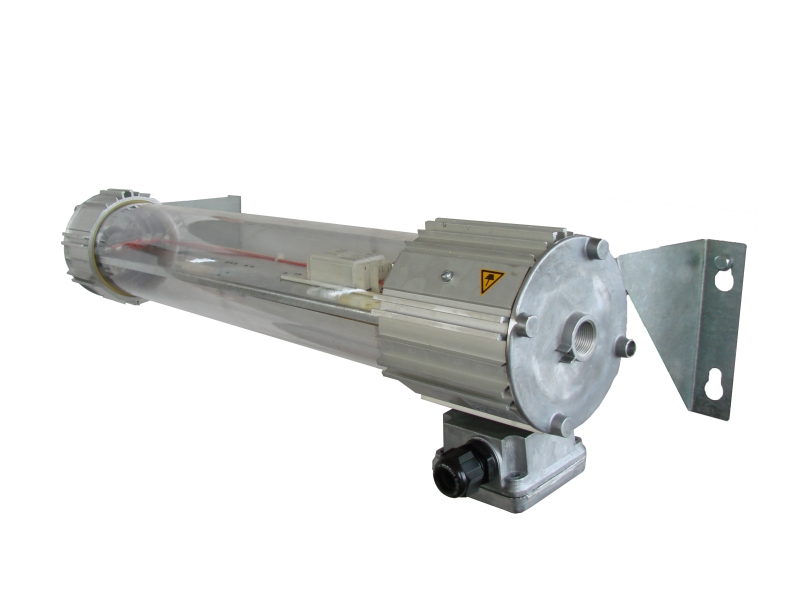

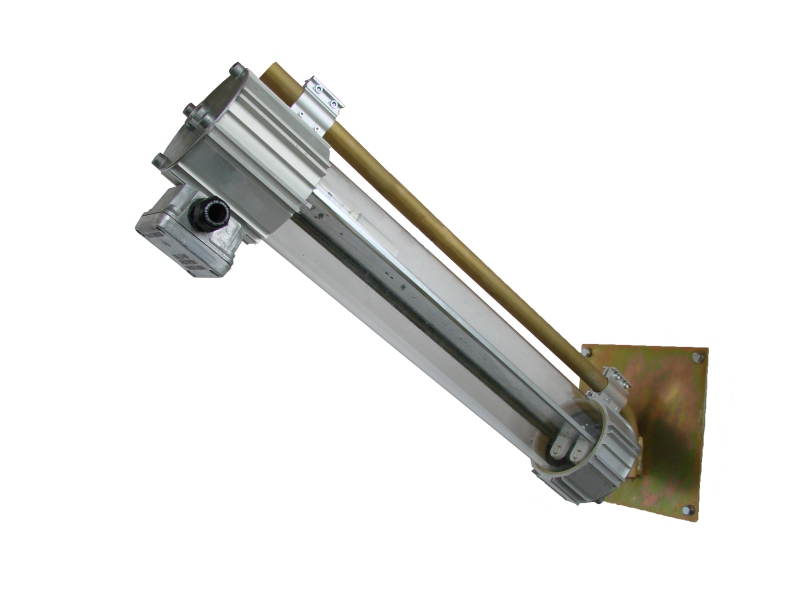

Варианты установки и крепежа

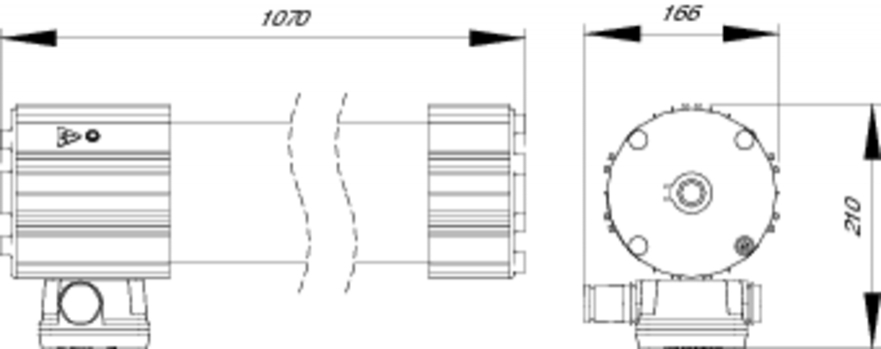

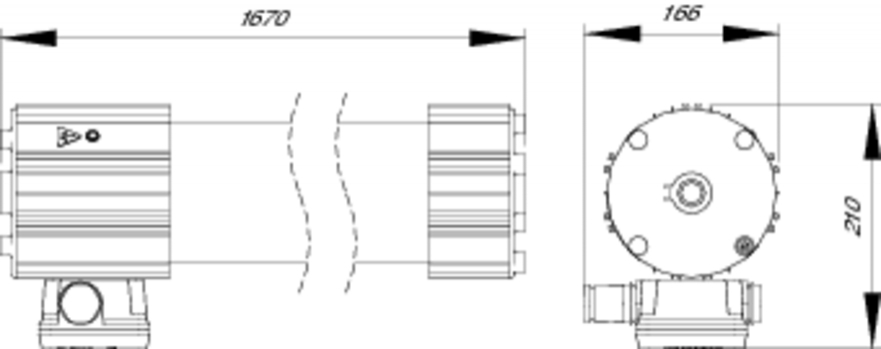

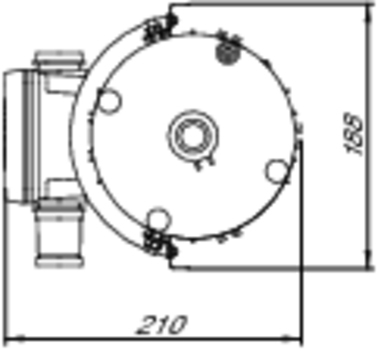

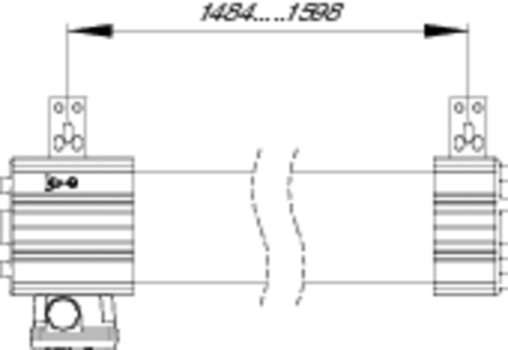

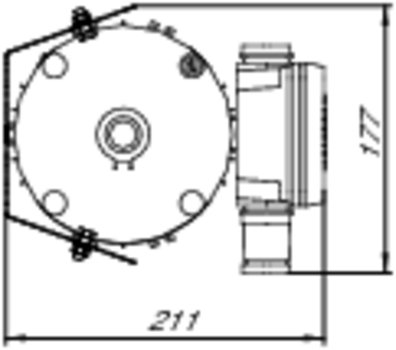

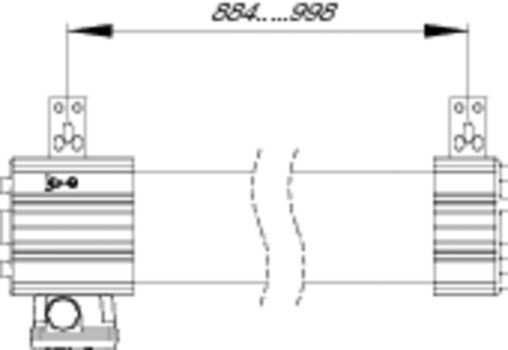

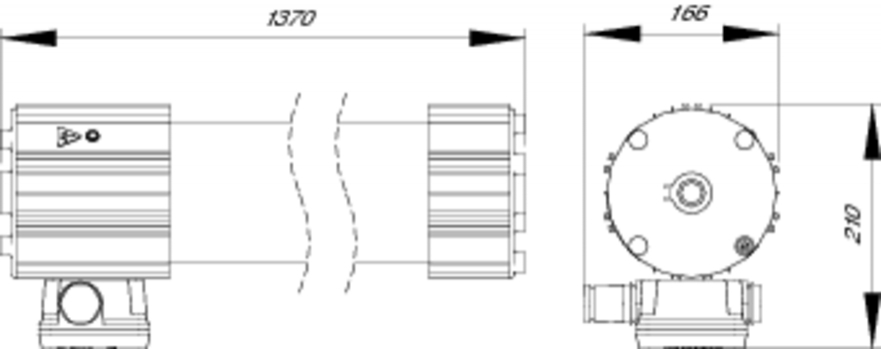

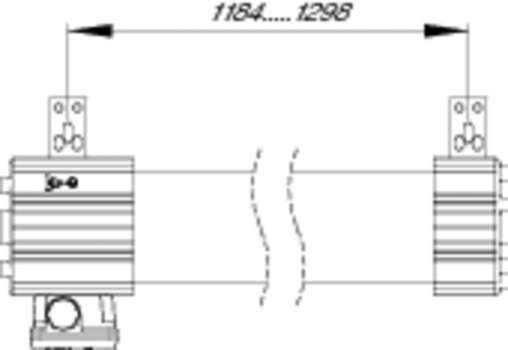

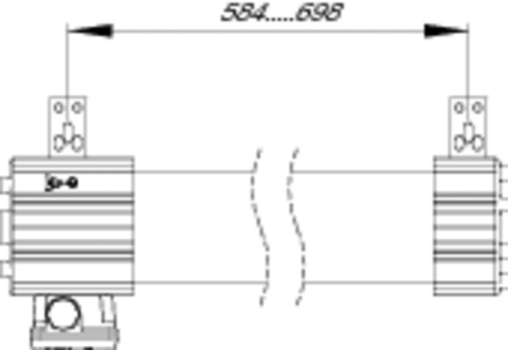

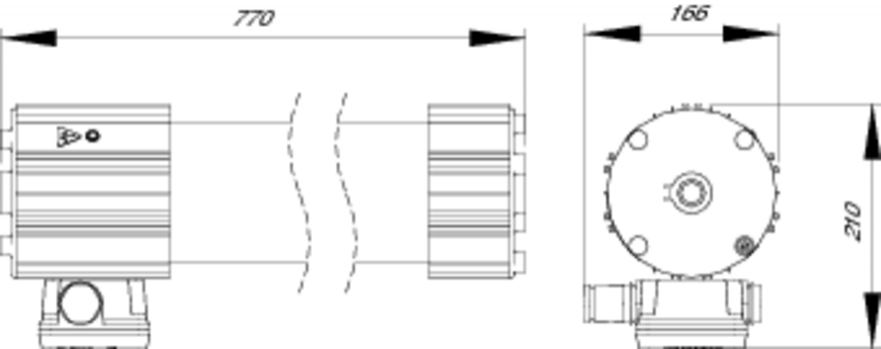

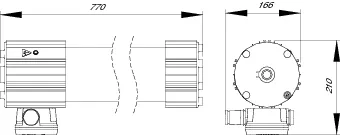

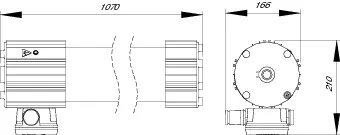

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Типоразмер | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|---|
127031 | ЛСП66 Ех Т5-1х13 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127032 | ЛСП66 Ех Т5-2х13 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127033 | ЛСП66 Ех Т5-3х13 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127034 | ЛСП66 Ех Т5-1х13 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127035 | ЛСП66 Ех Т5-2х13 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127036 | ЛСП66 Ех Т5-3х13 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127037 | ЛСП66 Ех Т5-1х14 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127038 | ЛСП66 Ех Т5-2х14 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127039 | ЛСП66 Ех Т5-3х14 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127040 | ЛСП66 Ех Т5-1х14 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127041 | ЛСП66 Ех Т5-2х14 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127042 | ЛСП66 Ех Т5-3х14 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127043 | ЛСП66 Ех Т5-1х21 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,3 | 2 | 1 |
127044 | ЛСП66 Ех Т5-2х21 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,3 | 2 | 1 |
127045 | ЛСП66 Ех Т5-3х21 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,3 | 2 | 1 |
127046 | ЛСП66 Ех Т5-1х21 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,7 | 2 | 3 |
127047 | ЛСП66 Ех Т5-2х21 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,7 | 2 | 3 |
127048 | ЛСП66 Ех Т5-3х21 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,7 | 2 | 3 |
127049 | ЛСП66 Ех Т5-1х24 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127050 | ЛСП66 Ех Т5-2х24 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127051 | ЛСП66 Ех Т5-3х24 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 8,8 | 1 | 1 |
127052 | ЛСП66 Ех Т5-1х24 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127053 | ЛСП66 Ех Т5-2х24 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127054 | ЛСП66 Ех Т5-3х24 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,2 | 1 | 3 |
127055 | ЛСП66 Ех Т5-1х28 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,3 | 3 | 1 |
127056 | ЛСП66 Ех Т5-2х28 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,3 | 3 | 1 |
127057 | ЛСП66 Ех Т5-3х28 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,3 | 3 | 1 |
127058 | ЛСП66 Ех Т5-1х28 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,7 | 3 | 3 |
127059 | ЛСП66 Ех Т5-2х28 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,7 | 3 | 3 |
127060 | ЛСП66 Ех Т5-3х28 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,7 | 3 | 3 |
127061 | ЛСП66 Ех Т5-1х39 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,3 | 2 | 1 |
127062 | ЛСП66 Ех Т5-2х39 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,3 | 2 | 1 |
127063 | ЛСП66 Ех Т5-3х39 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,3 | 2 | 1 |
127064 | ЛСП66 Ех Т5-1х39 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,7 | 2 | 3 |
127065 | ЛСП66 Ех Т5-2х39 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,7 | 2 | 3 |
127066 | ЛСП66 Ех Т5-3х39 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 9,7 | 2 | 3 |
127067 | ЛСП66 Ех Т5-1х54 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,3 | 3 | 1 |
127068 | ЛСП66 Ех Т5-2х54 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,3 | 3 | 1 |
127069 | ЛСП66 Ех Т5-3х54 АО-1 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,3 | 3 | 1 |
127070 | ЛСП66 Ех Т5-1х54 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,7 | 3 | 3 |
127071 | ЛСП66 Ех Т5-2х54 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,7 | 3 | 3 |
127072 | ЛСП66 Ех Т5-3х54 АО-3 | G5 | 1ExdsIIСT6 Х | -20°С…+40°С | 10,7 | 3 | 3 |
