ЛСП66Ех (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66Ех |
Мощность: | 18 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ

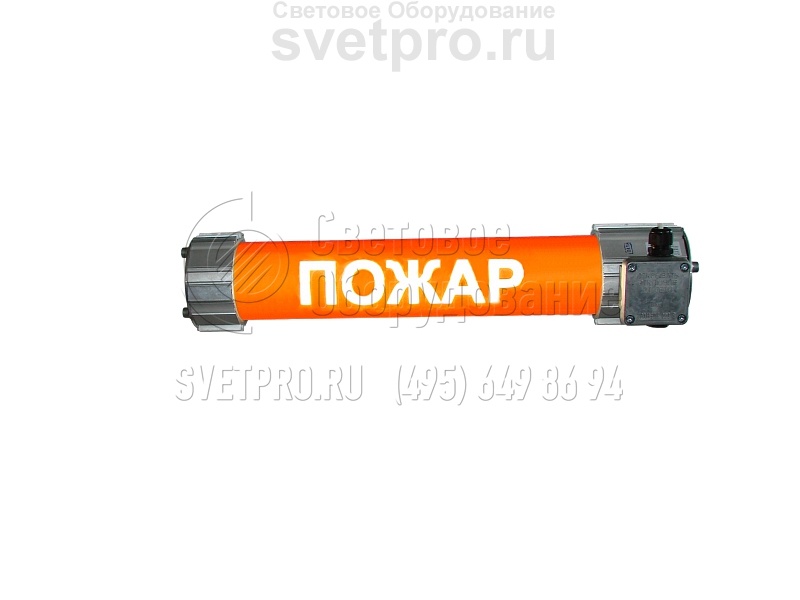

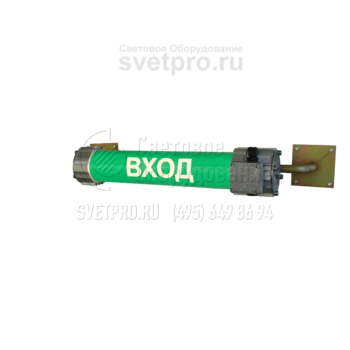

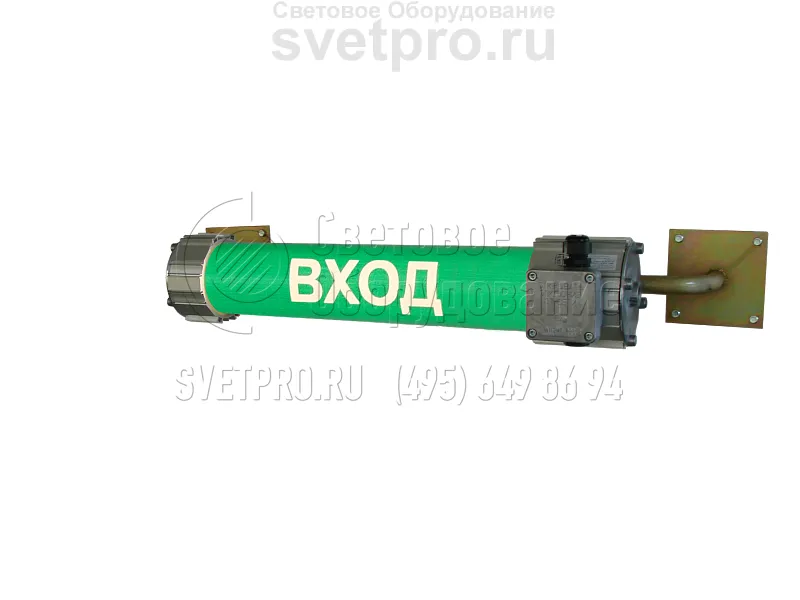

На светопропускающем элементе светильника ЛСП66Ех нанесена информация, обусловленная специальным назначением изделия – функция табло. Модель применяется на промышленных объектах, специфика деятельности которых может сопровождаться образованием взрывоопасной среды. Зоны 1 и 2 имеют место на химических, нефтеперерабатывающих, лакокрасочных, деревообрабатывающих, текстильных предприятиях.
Две универсальные скобы подвеса дополняют изделие базовой комплектации. Другие виды креплений доступны на основании заказа. Герметичность клеммной колодки обеспечена вводной коробкой. Доступно тупиковое и транзитное подключение.
Модификации изделия оснащены одной или двумя лампами Т8 (18 Вт) и ПРА: электронным и электромагнитным. Типоразмер всех версий – 1. Текст, цвет шрифта и фона указываются при заказе табло. Специфика светообразования допускает использование модели при температуре: -20°С – +40°С.
Взрывонепроницаемая оболочка состоит из поликарбонатной трубы, заделанной в корпусные детали, и торцевых крышек. Способ объединения – резьбовой лабиринт. Светопропускающий узел – неразъемный. Пазы для вставки креплений выполнены на корпусных частях. Во внутренней полости поддерживается степень герметичности IP65.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки

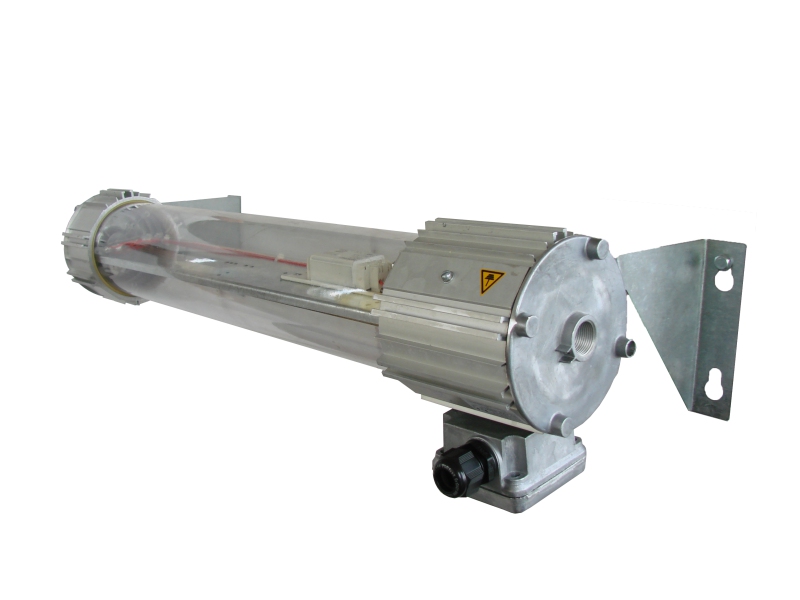

Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | -15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

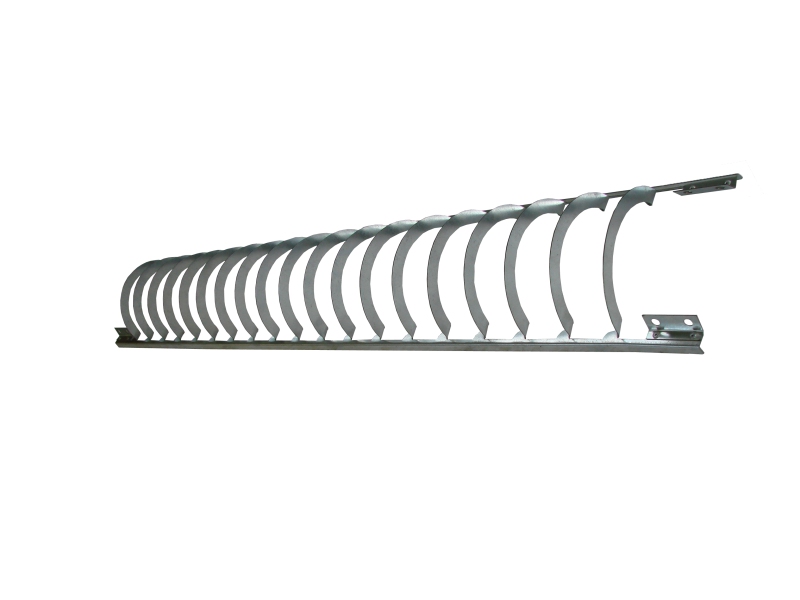

Дополнительная комплектация

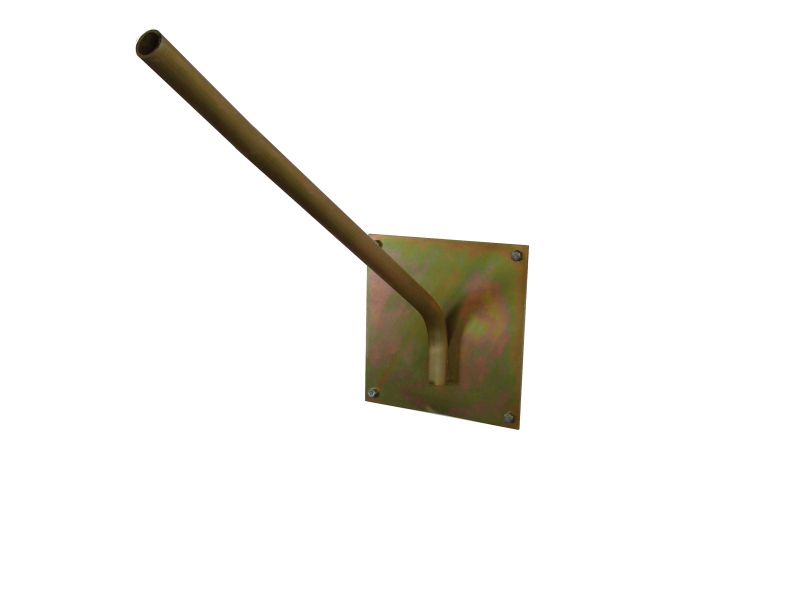

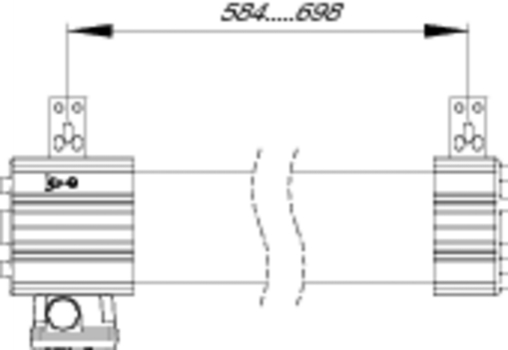

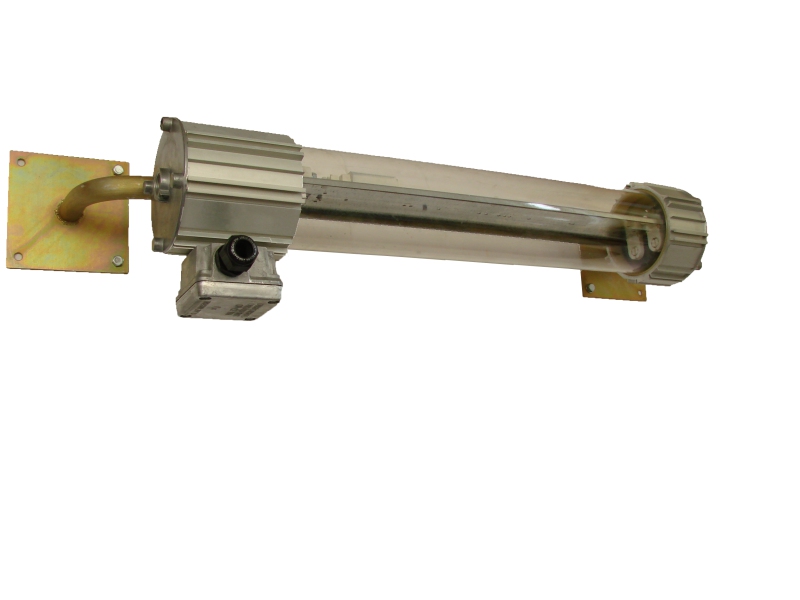

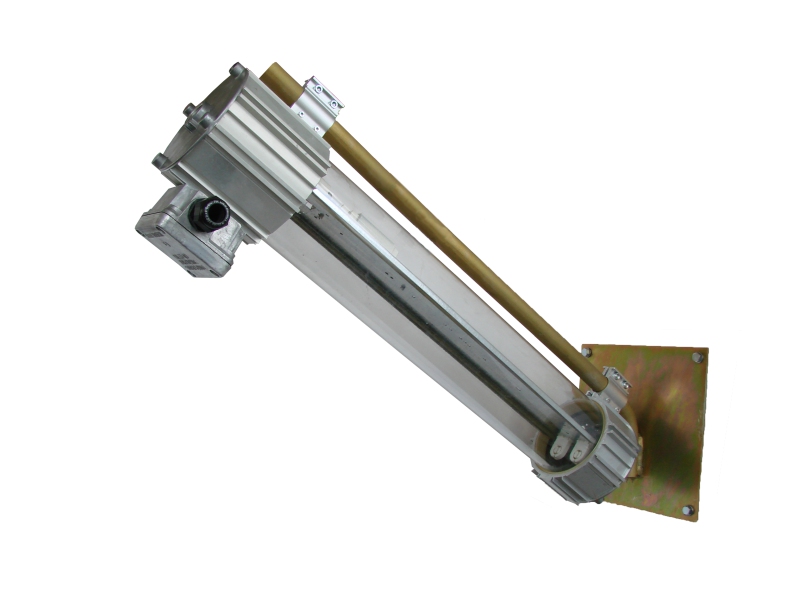

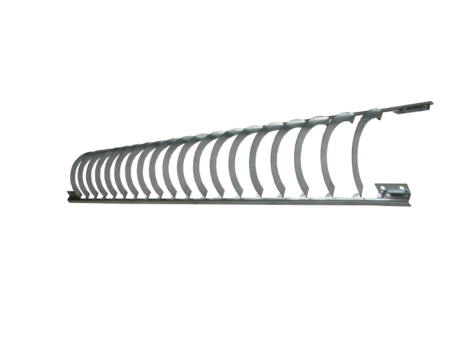

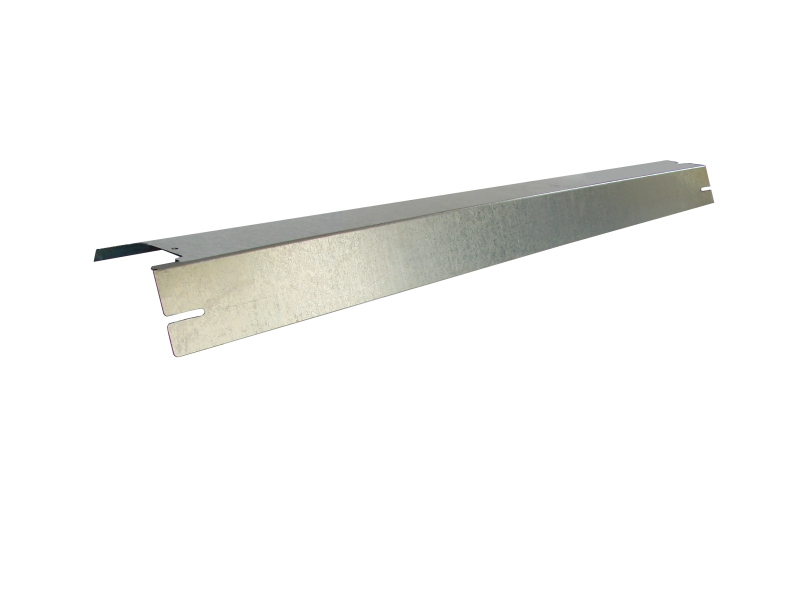

Варианты установки и крепежа

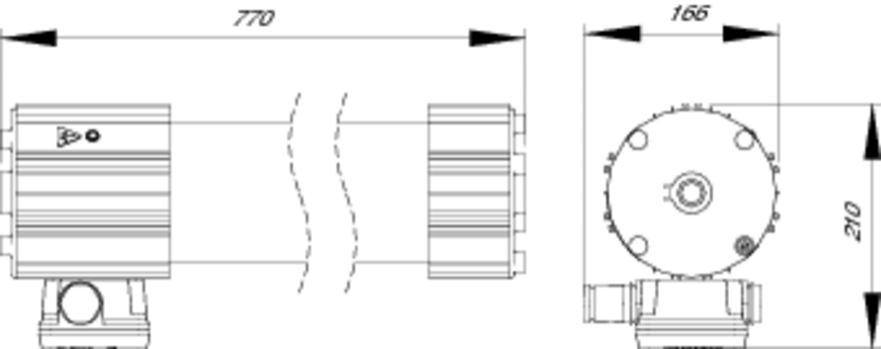

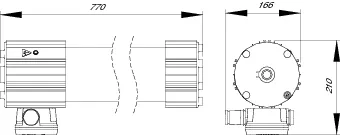

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Типоразмер |
---|---|---|---|---|---|---|---|
126041 | ЛСП66 Ех 1х18 Табло | G13 | 1ExdsIIСT6 Х | -20°С…+40°С | Нет | 7,5 | 1 |
126042 | ЛСП66 Ех 1х18 Э Табло | G13 | 1ExdsIIСT6 Х | -20°С…+40°С | Есть | 7,5 | 1 |
126043 | ЛСП66 Ех 2х18 Табло | G13 | 1ExdsIIСT6 Х | -20°С…+40°С | Нет | 7,5 | 1 |
126044 | ЛСП66 Ех 2х18 Э Табло | G13 | 1ExdsIIСT6 Х | -20°С…+40°С | Есть | 7,5 | 1 |
