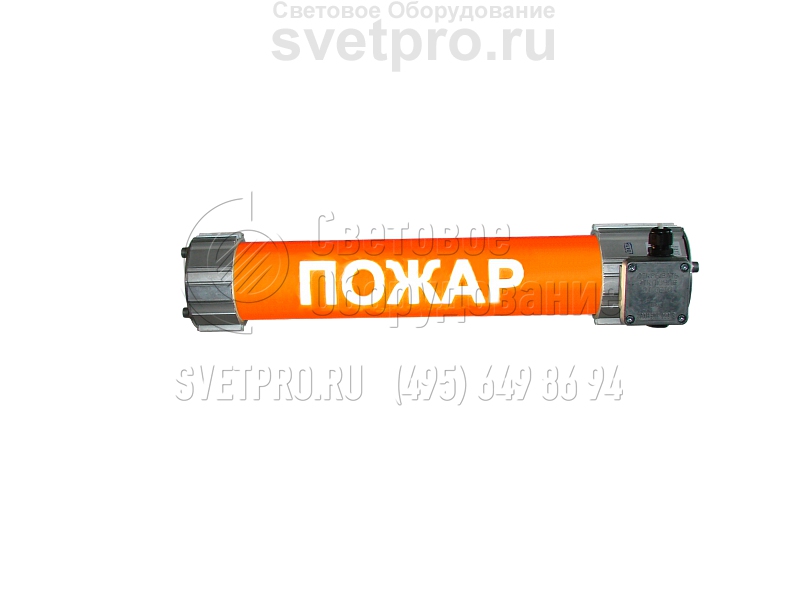

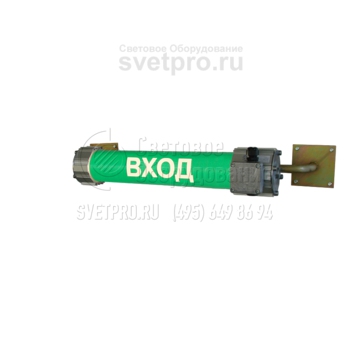

ЛСП66ЕхnR АО (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66ЕхnR АО |
Мощность: | 18 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ

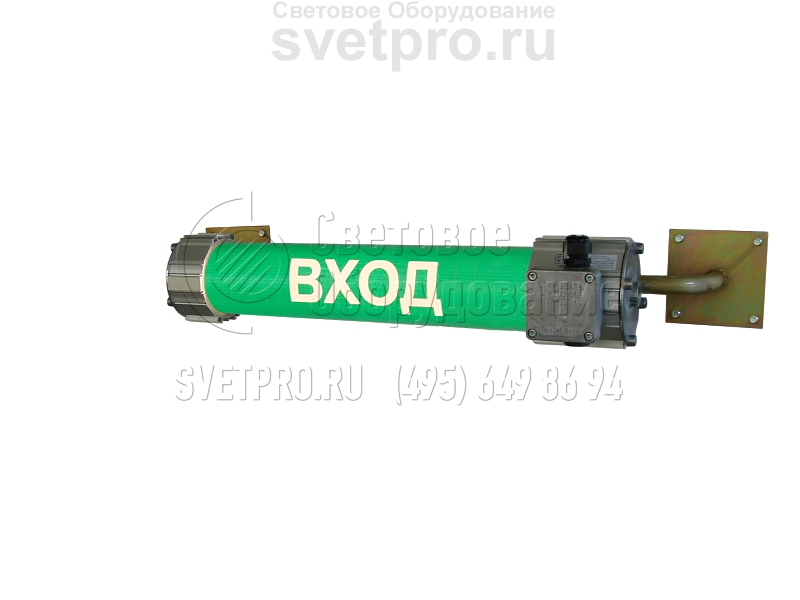

Световые табло ЛСП66ExnR АО доносят специальную информацию до персонала, работающего на промышленных объектах, связанных с переработкой газов и нефти, деревообработкой, производством лакокрасочной, текстильной, химической продукции. Изделие предназначено для зон 2, на которых взрывоопасная среда возникает в результате аварий или поломок оборудования.
Парные и одиночные крепления упрощают установочные работы. Вводная коробка обеспечивает герметичность контактов и позволяет выполнить тупиковый или транзитный монтаж.
Специальная информация: текст, шрифт, фон указываются в заявке и наносятся на поликарбонатный светопропускающий элемент. Одна или две лампы Т8, работу которых в модификациях изделия поддерживает ЭПРА или ЭмПРА, имеют мощность 18 Вт. Cosϕ зависит от типа ПРА и составляет ≥ 0,85. Выполненная в типоразмере 1 модификация включает АКБ. Автономная работа составляет один и три часа (горит одна лампа).
Резьбовой лабиринт, объединяющий светопропускающий узел и крышки, обеспечивает взрывонепроницаемость изделия. В корпусных деталях, в которых зафиксирована поликарбонатная труба, выполнены пазы для креплений. Внутренняя часть изделия недоступна извне для пыли и воды (IP65).
Конструкция

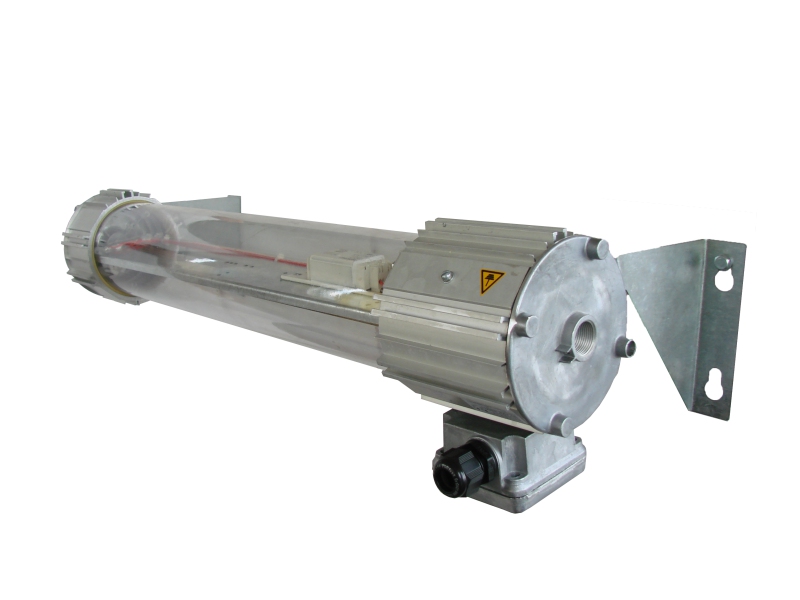

Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Маркировка взрывозащиты | Ех nR IIC T6 Gc Х |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

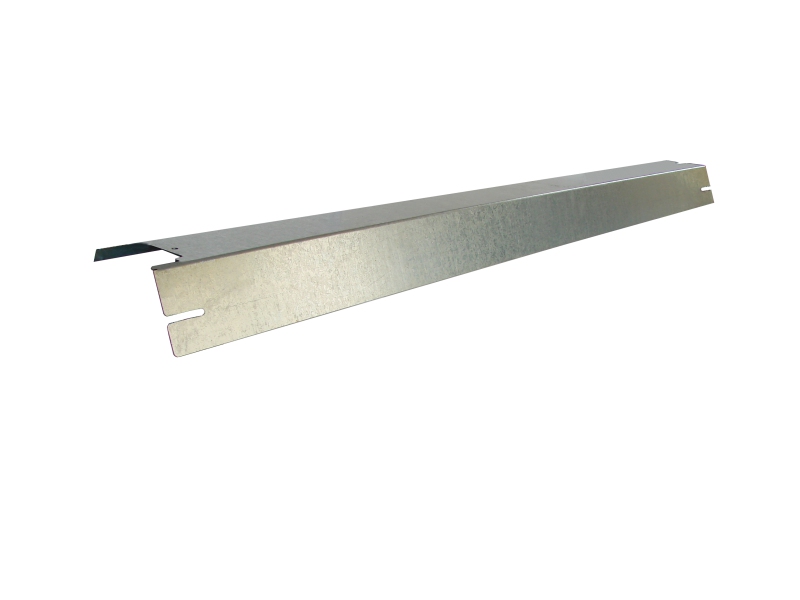

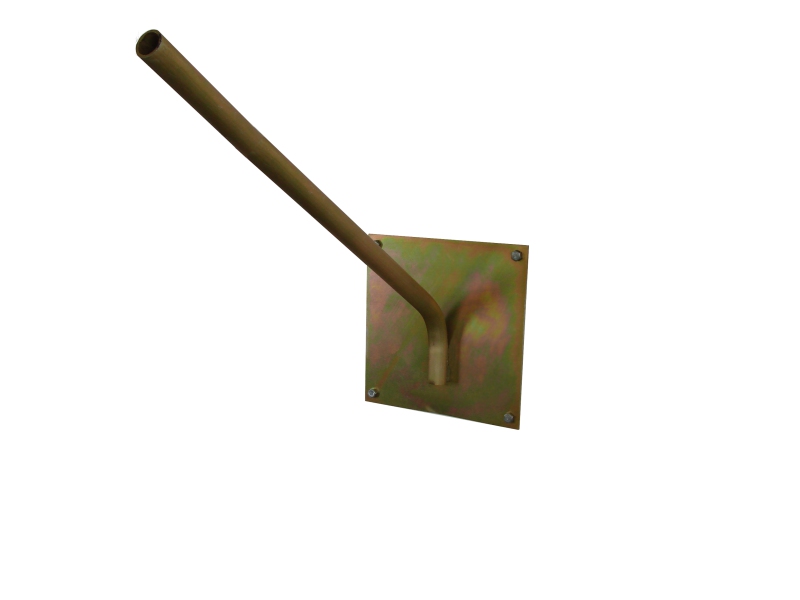

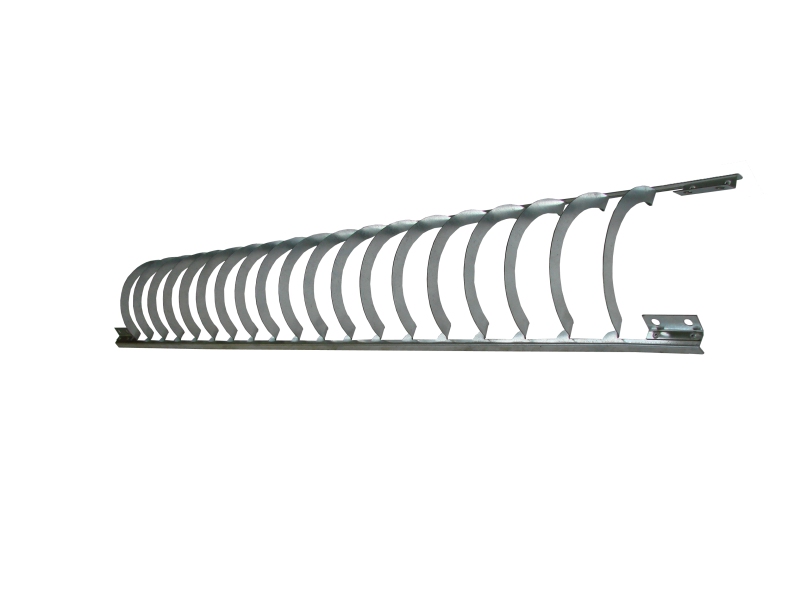

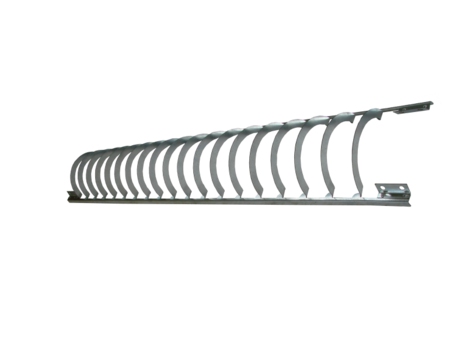

Дополнительная комплектация

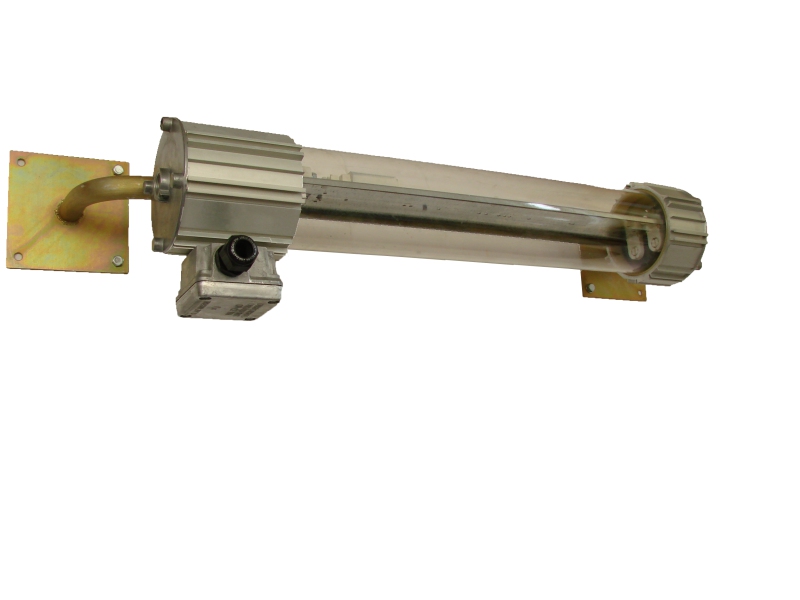

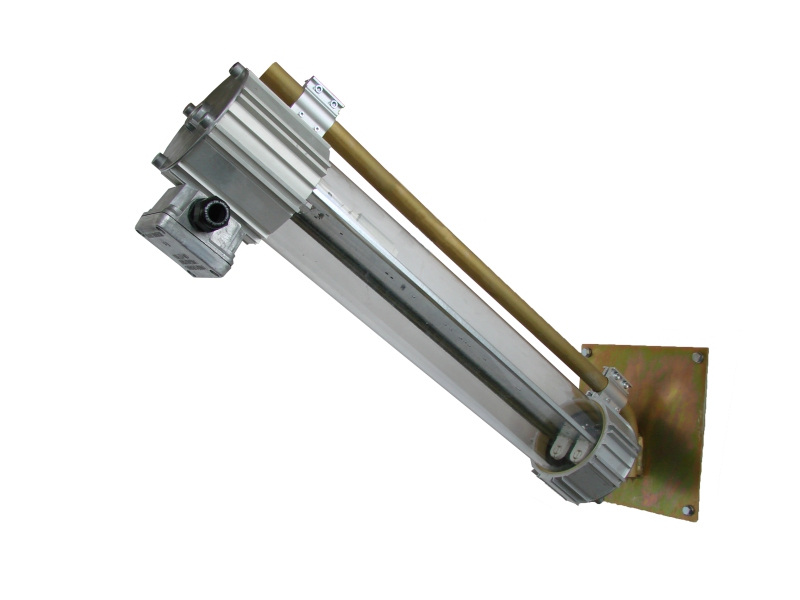

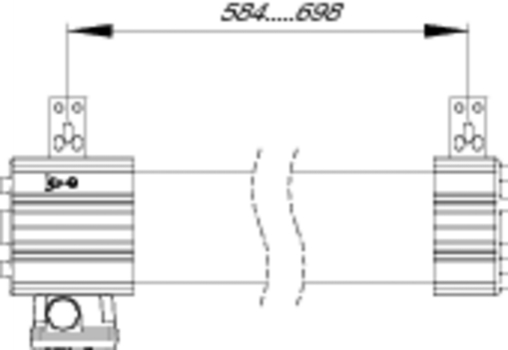

Варианты установки и крепежа

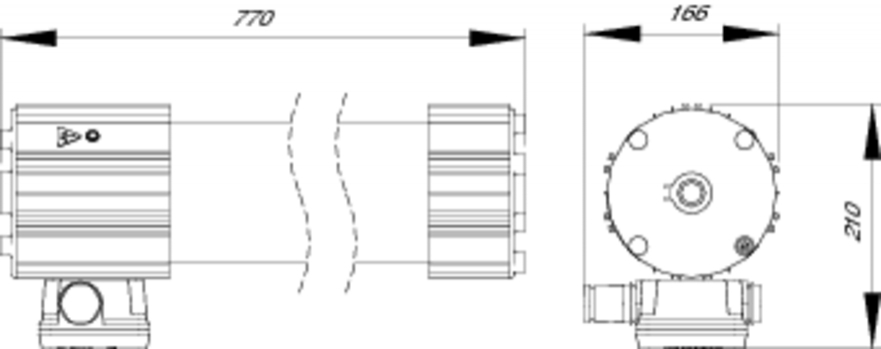

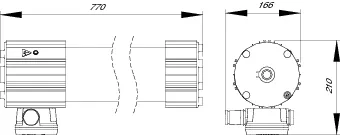

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Диапазон рабочих температур | Наличие ЭПРА | Масса, кг | Типоразмер | Время работы в автономном режиме, ч |
---|---|---|---|---|---|---|---|
136045 | ЛСП66 ExnR-1х18 АО-1 Табло | G13 | -20°С…+40°С | Нет | 7,3 | 1 | 1 |
136046 | ЛСП66 ExnR-1х18 Э АО-1 Табло | G13 | -20°С…+40°С | Есть | 6,8 | 1 | 1 |
136047 | ЛСП66 ExnR-1х18 АО-3 Табло | G13 | -20°С…+40°С | Нет | 7,6 | 1 | 3 |
136048 | ЛСП66 ExnR-1х18 Э АО-3 Табло | G13 | -20°С…+40°С | Есть | 7,1 | 1 | 3 |
136049 | ЛСП66 ExnR-2х18 АО-1 Табло | G13 | -20°С…+40°С | Нет | 7,3 | 1 | 1 |
136050 | ЛСП66 ExnR-2х18 Э АО-1 Табло | G13 | -20°С…+40°С | Есть | 6,8 | 1 | 1 |
136051 | ЛСП66 ExnR-2х18 АО-3 Табло | G13 | -20°С…+40°С | Нет | 7,6 | 1 | 3 |
136052 | ЛСП66 ExnR-2х18 Э АО-3 Табло | G13 | -20°С…+40°С | Есть | 7,1 | 1 | 3 |
