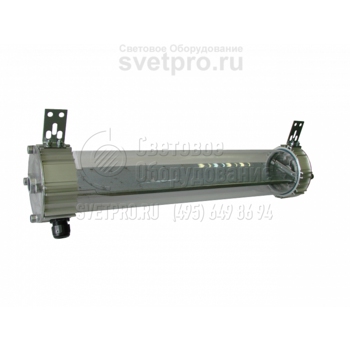

ЛСП66ЕхnR Т5 АО Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66ЕхnR Т5 АО |
Мощность: | 13-54 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП66ExnRT5 АО предназначены для рабочего и аварийного освещения промышленных объектов, на которых существуют зоны 2 с вероятностью непродолжительного образования взрывоопасной среды в период нормального хода технологических циклов. В перечень входят: нефтеперерабатывающие, деревообрабатывающие, химические, газовые, текстильные, лакокрасочные производства.
Потолочный, настенный, подвесной тип установки выполняется посредством креплений, закрепляемых в соответствующий паз корпуса. По умолчанию изделие приспособлено к тупиковому подключению. Транзитный вариант нуждается в установке второго кабельного ввода (дополнительная комплектация).
Модель для осуществления установки трубчатых ламп Т5 (от одной до трех шт.) мощностью 13–54 Вт представлена типоразмерами: 1, 2, 3. При перебое централизованного электроснабжения (однофазная сеть) изделие работает в аварийном режиме. Его продолжительность в модификациях: один или три часа, при этом «горит» одна лампа.

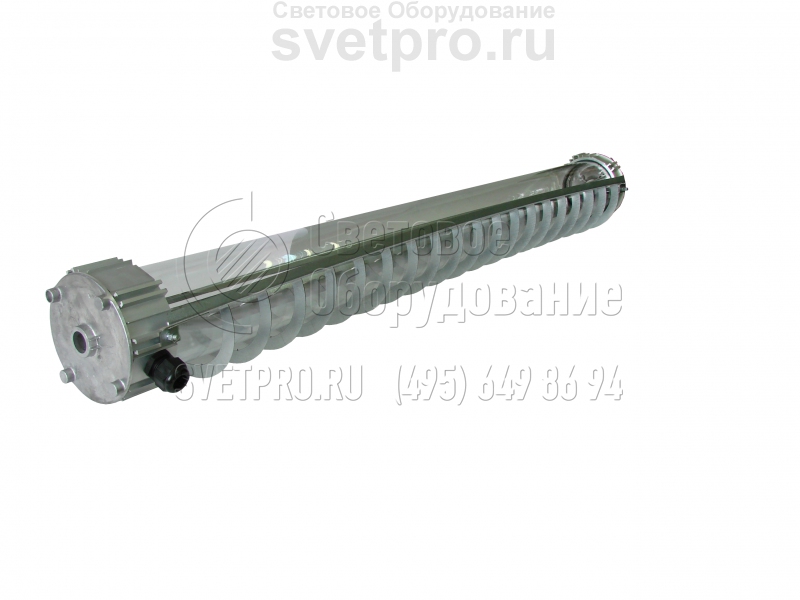

Ограниченный пропуск газов происходит через область объединения – резьбовой лабиринт. Им объединены крышки и корпусные детали, неразъемно и герметично соединенные с поликарбонатной трубой светопропускающего элемента. При дополнении отражателем создается защитный угол 15°.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Маркировка взрывозащиты | Ех nR IIC T6 Gc Х |
Группа условий эксплуатации | М2 |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с решёткой) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

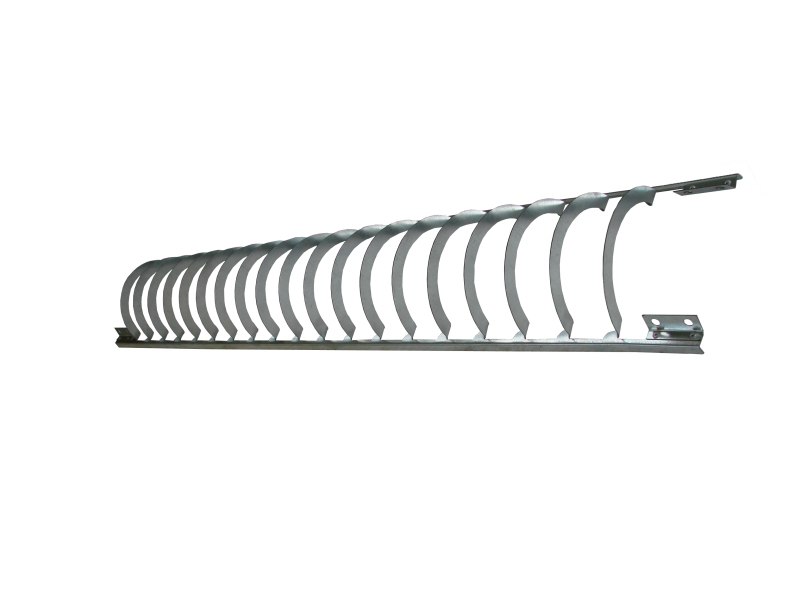

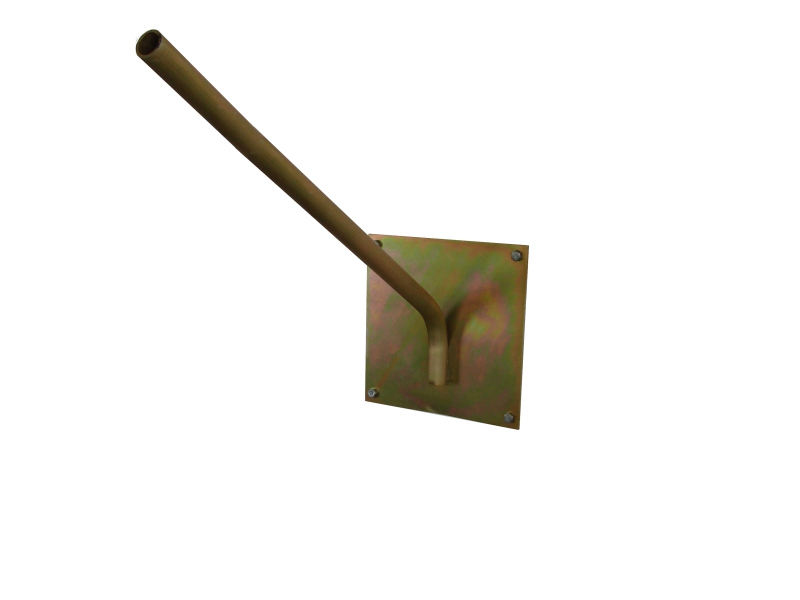

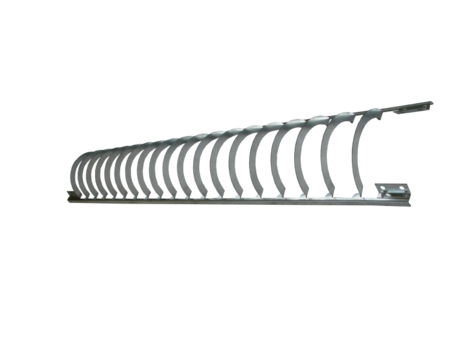

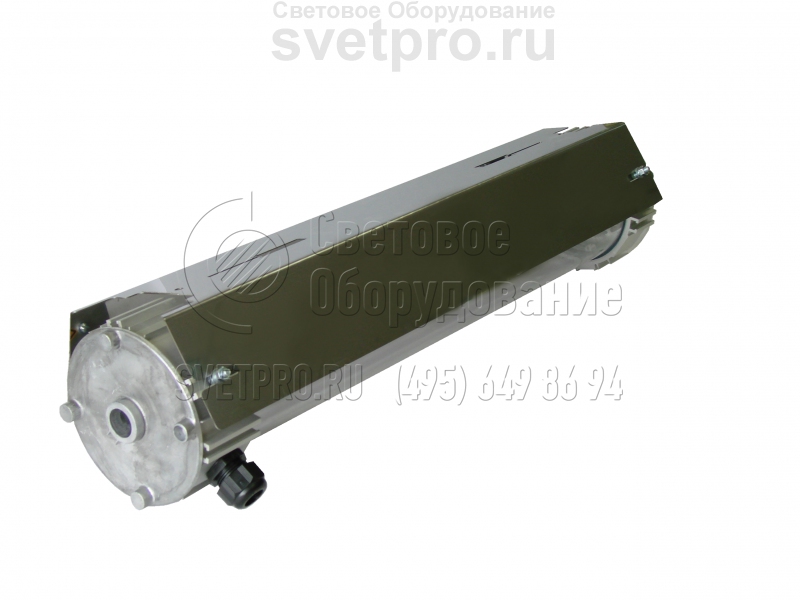

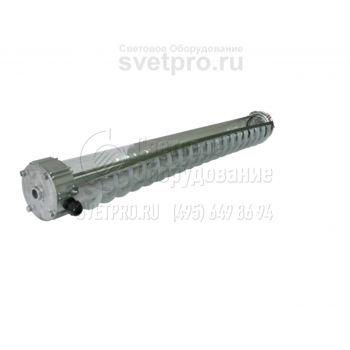

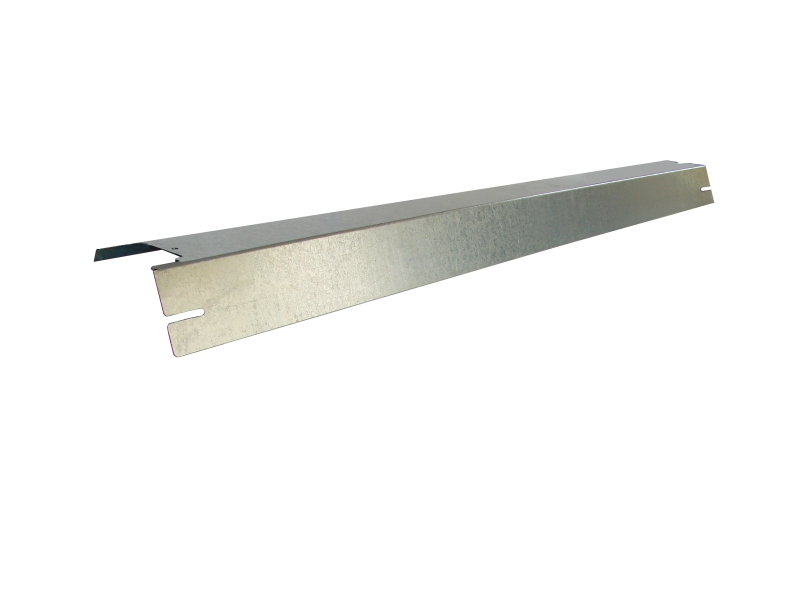

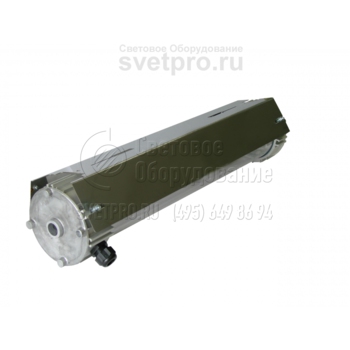

Дополнительная комплектация

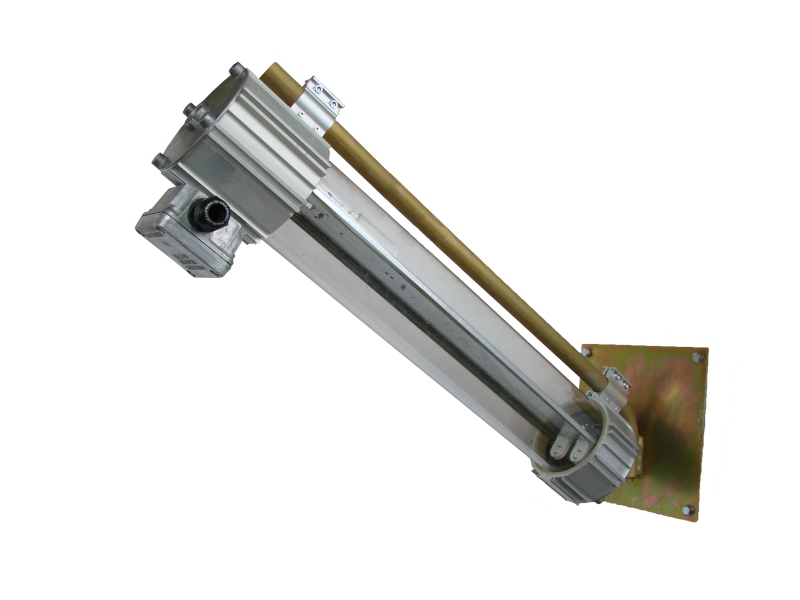

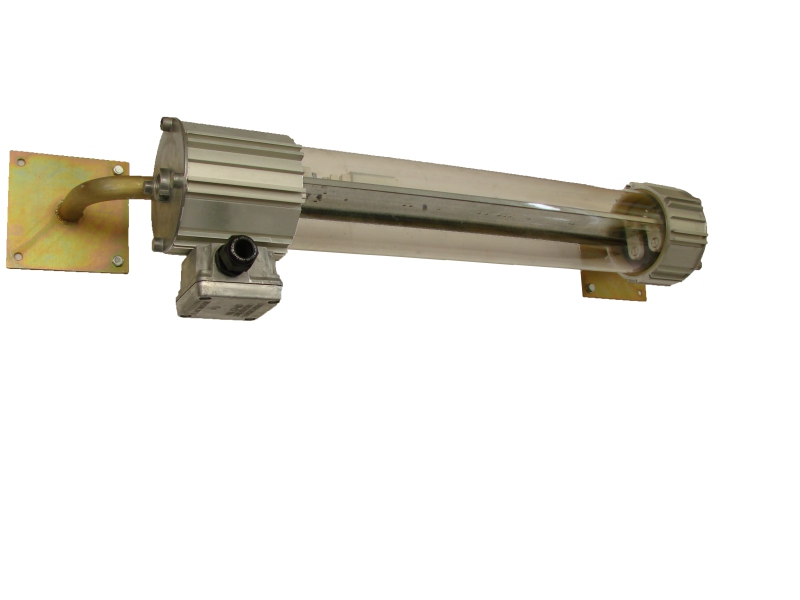

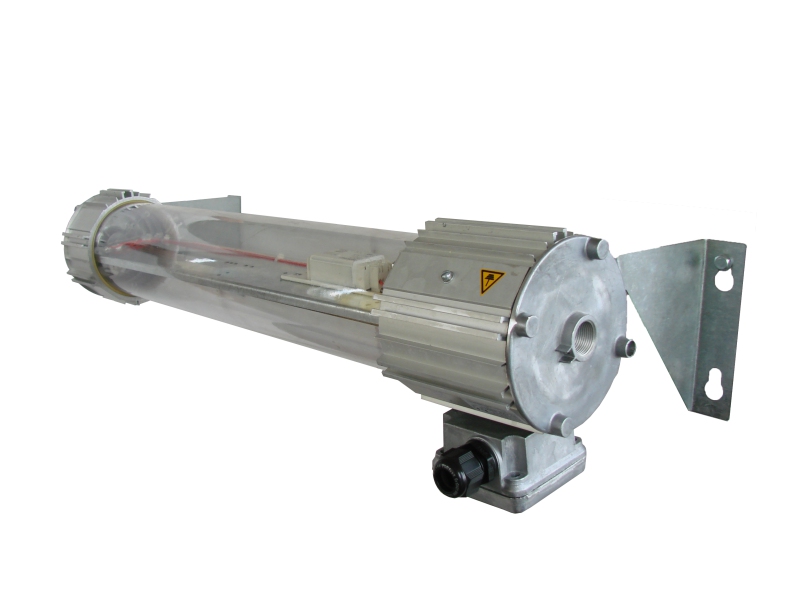

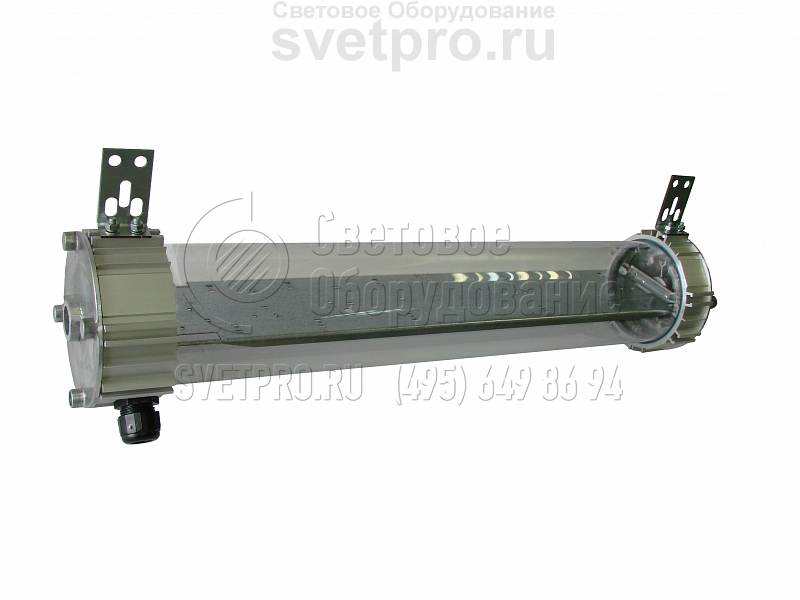

Варианты установки и крепежа

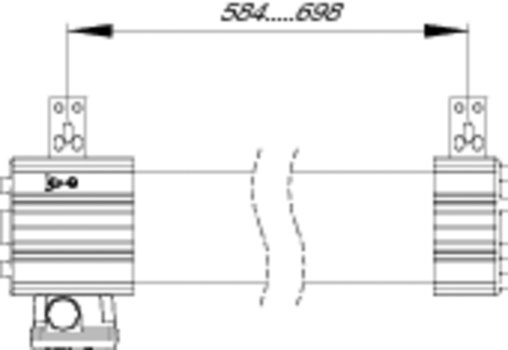

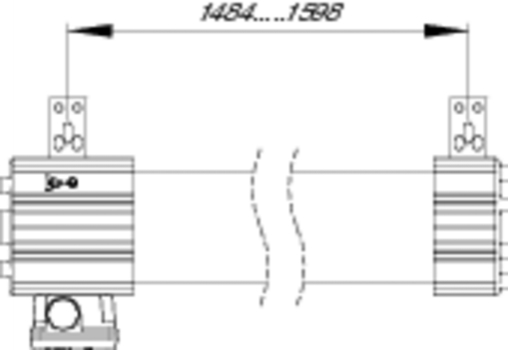

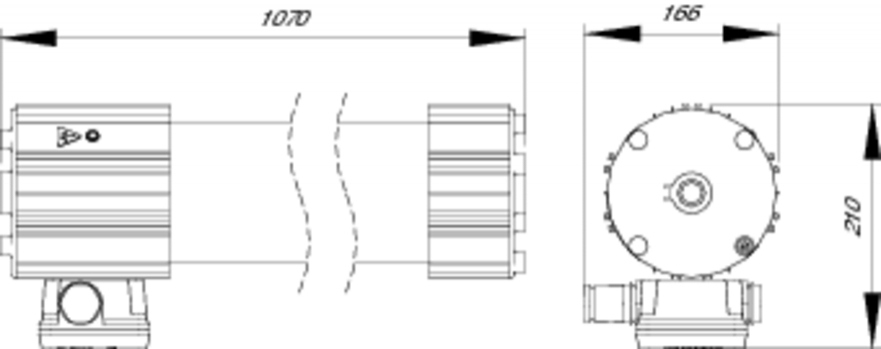

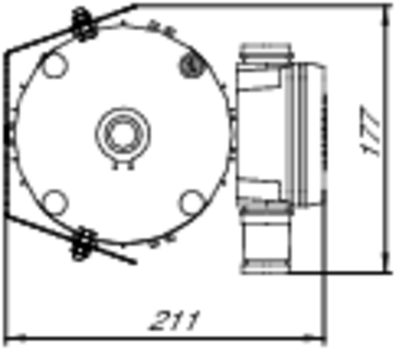

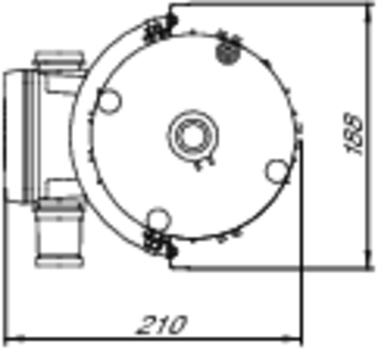

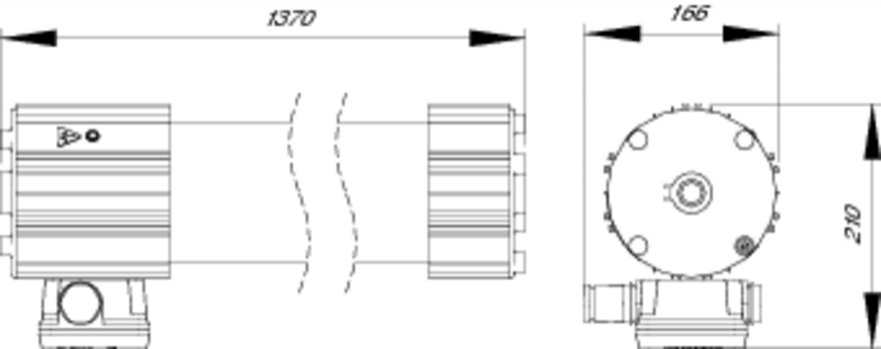

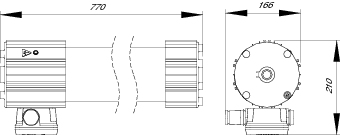

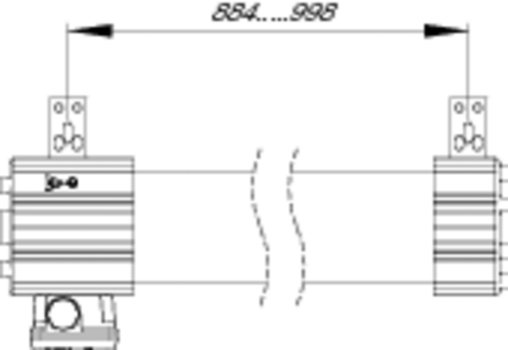

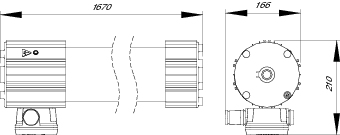

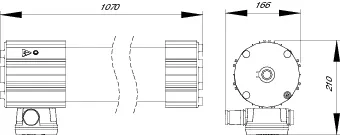

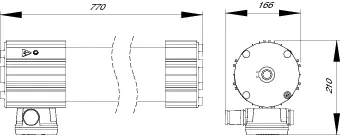

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Диапазон рабочих температур | Масса, кг | Типоразмер | Время работы в автономном режиме, ч | Мощность источника света, Вт |
---|---|---|---|---|---|---|---|
137031 | ЛСП66 ExnR Т5-1х13 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137032 | ЛСП66 ExnR Т5-2х13 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137033 | ЛСП66 ExnR Т5-3х13 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137034 | ЛСП66 ExnR Т5-1х13 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137035 | ЛСП66 ExnR Т5-2х13 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137036 | ЛСП66 ExnR Т5-3х13 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137037 | ЛСП66 ExnR Т5-1х14 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137038 | ЛСП66 ExnR Т5-2х14 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137039 | ЛСП66 ExnR Т5-3х14 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137040 | ЛСП66 ExnR Т5-1х14 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137041 | ЛСП66 ExnR Т5-2х14 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137042 | ЛСП66 ExnR Т5-3х14 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137043 | ЛСП66 ExnR Т5-1х21 АО-1 | G5 | -20°С…+40°С | 7,3 | 2 | 1 | |
137044 | ЛСП66 ExnR Т5-2х21 АО-1 | G5 | -20°С…+40°С | 7,3 | 2 | 1 | |
137045 | ЛСП66 ExnR Т5-3х21 АО-1 | G5 | -20°С…+40°С | 7,3 | 2 | 1 | |
137046 | ЛСП66 ExnR Т5-1х21 АО-3 | G5 | -20°С…+40°С | 7,7 | 2 | 3 | |
137047 | ЛСП66 ExnR Т5-2х21 АО-3 | G5 | -20°С…+40°С | 7,7 | 2 | 3 | |
137048 | ЛСП66 ExnR Т5-3х21 АО-3 | G5 | -20°С…+40°С | 7,7 | 2 | 3 | |
137049 | ЛСП66 ExnR Т5-1х24 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137050 | ЛСП66 ExnR Т5-2х24 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137051 | ЛСП66 ExnR Т5-3х24 АО-1 | G5 | -20°С…+40°С | 6,8 | 1 | 1 | |
137052 | ЛСП66 ExnR Т5-1х24 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137053 | ЛСП66 ExnR Т5-2х24 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137054 | ЛСП66 ExnR Т5-3х24 АО-3 | G5 | -20°С…+40°С | 7,2 | 1 | 3 | |
137055 | ЛСП66 ExnR Т5-1х28 АО-1 | G5 | -20°С…+40°С | 8,3 | 3 | 1 | |
137056 | ЛСП66 ExnR Т5-2х28 АО-1 | G5 | -20°С…+40°С | 8,3 | 28 | ||
137056 | ЛСП66 ExnR Т5-2х28 АО-1 | G5 | -20°С…+40°С | 8,3 | 3 | 1 | |
137057 | ЛСП66 ExnR Т5-3х28 АО-1 | G5 | -20°С…+40°С | 8,3 | 3 | 1 | |
137058 | ЛСП66 ExnR Т5-1х28 АО-3 | G5 | -20°С…+40°С | 8,7 | 3 | 3 | |
137059 | ЛСП66 ExnR Т5-2х28 АО-3 | G5 | -20°С…+40°С | 8,7 | 3 | 3 | |
137060 | ЛСП66 ExnR Т5-3х28 АО-3 | G5 | -20°С…+40°С | 8,7 | 3 | 3 | |
137061 | ЛСП66 ExnR Т5-1х39 АО-1 | G5 | -20°С…+40°С | 7,3 | 2 | 1 | |
137062 | ЛСП66 ExnR Т5-2х39 АО-1 | G5 | -20°С…+40°С | 7,3 | 2 | 1 | |
137063 | ЛСП66 ExnR Т5-3х39 АО-1 | G5 | -20°С…+40°С | 7,3 | 2 | 1 | |
137064 | ЛСП66 ExnR Т5-1х39 АО-3 | G5 | -20°С…+40°С | 7,7 | 2 | 3 | |
137065 | ЛСП66 ExnR Т5-2х39 АО-3 | G5 | -20°С…+40°С | 7,7 | 2 | 3 | |
137066 | ЛСП66 ExnR Т5-3х39 АО-3 | G5 | -20°С…+40°С | 7,7 | 2 | 3 | |
137067 | ЛСП66 ExnR Т5-1х54 АО-1 | G5 | -20°С…+40°С | 8,3 | 3 | 1 | |
137068 | ЛСП66 ExnR Т5-2х54 АО-1 | G5 | -20°С…+40°С | 8,3 | 3 | 1 | |
137069 | ЛСП66 ExnR Т5-3х54 АО-1 | G5 | -20°С…+40°С | 8,3 | 3 | 1 | |
137070 | ЛСП66 ExnR Т5-1х54 АО-3 | G5 | -20°С…+40°С | 8,7 | 3 | 3 | |
137071 | ЛСП66 ExnR Т5-2х54 АО-3 | G5 | -20°С…+40°С | 8,7 | 3 | 3 | |
137072 | ЛСП66 ExnR Т5-3х54 АО-3 | G5 | -20°С…+40°С | 8,7 | 3 | 3 |
