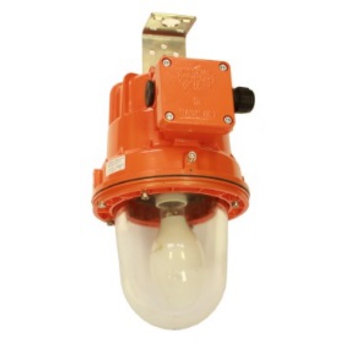

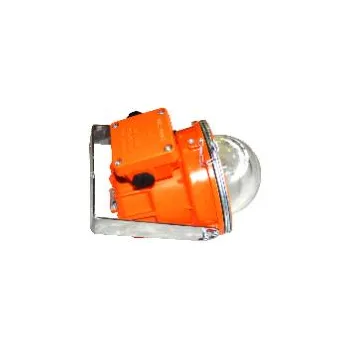

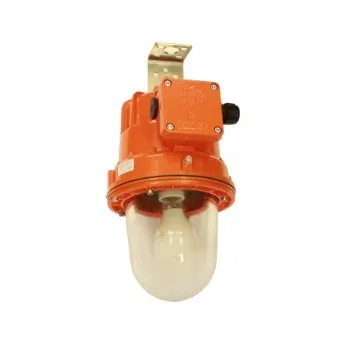

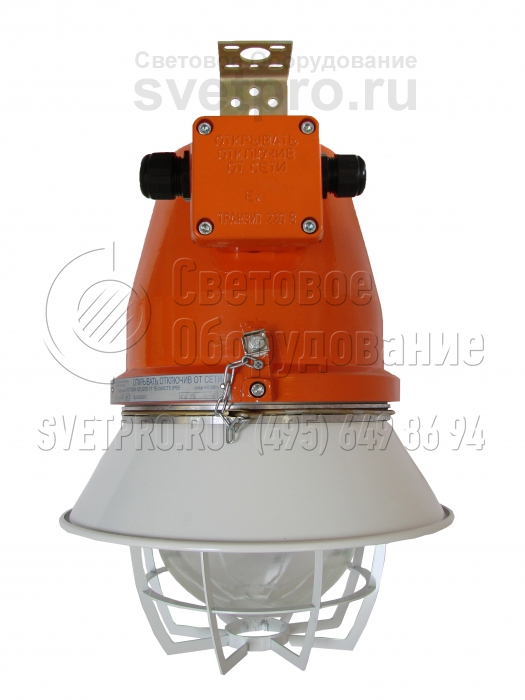

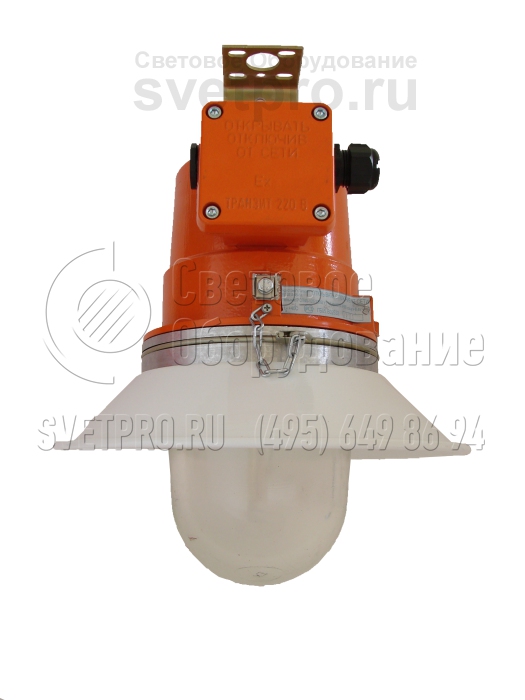

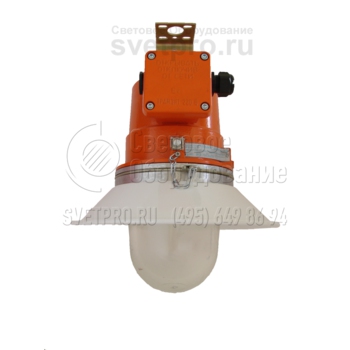

НСП 47-200, НСП 47-01-100 Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП 47-200, НСП 47-01-100 |
Мощность: | 75-200 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель НСП47 (НСП47-01) применяется при вероятности угрозы, вызванной образованием взрывоопасной среды в помещениях или на открытых участках предприятий (зона 1 и 2), осуществляющих переработку древесины, нефтепродуктов, газа, производство химической, лакокрасочной, текстильной продукции.
Светильник поставляется с универсальной скобой подвеса. Способ установки изменит дополнительная комплектация. Она же позволит реализовать транзитное, а не тупиковое подключение, предусмотренное в базовой версии.
В патрон Е27 модификации НСП47 устанавливаются лампы накаливания: 75, 100 и 200 Вт. Избежать касания колбы лампы стенок колпака в модификации НСП47-01 позволяет применение ламп 75 и 100 Вт. Версии изделий предусматривают два климатических исполнения с допустимым понижением температуры: до -60°С и до -45°С. Предел положительного значения, при котором соблюдается эффективная работа – + 40°С. Внешний отражатель создаст защитный угол – 15°.
Взрывонепроницаемая оболочка создается резьбовым лабиринтом, примененным для объединения корпуса и кольца, в котором неразборно и герметично закреплен светопропускающий боросиликатный колпак. Уровень взрывозащиты повышает вводная коробка с видом взрывозащиты «s».
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки

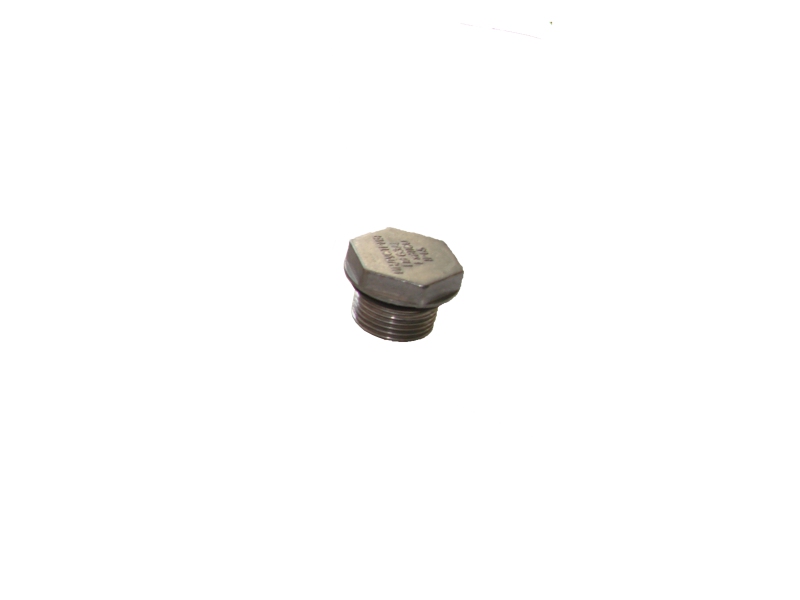

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

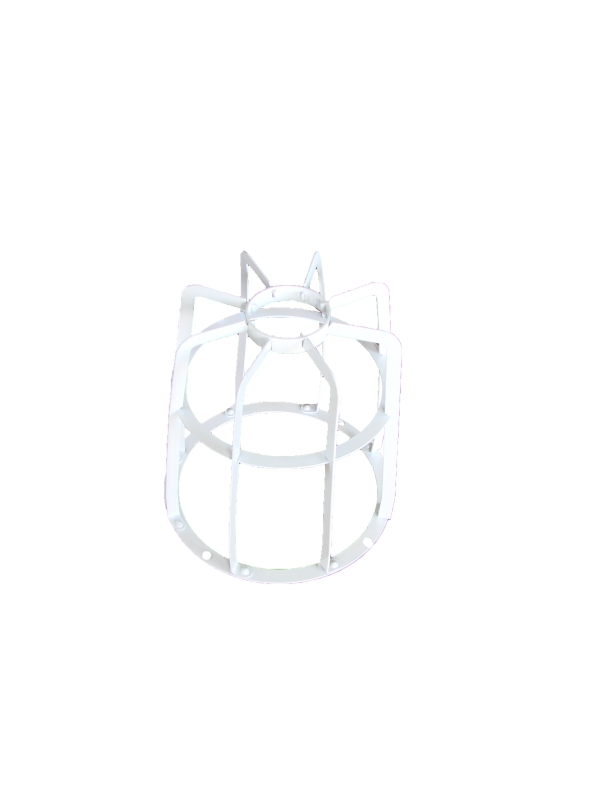

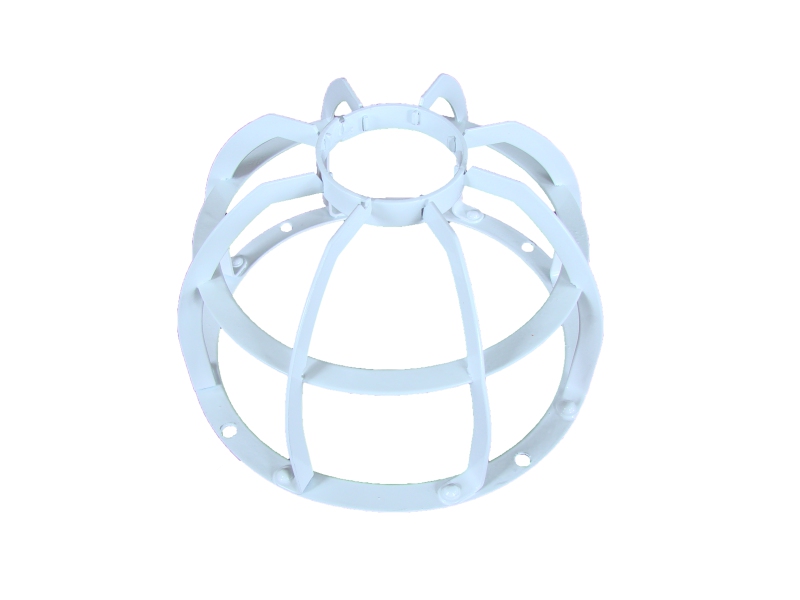

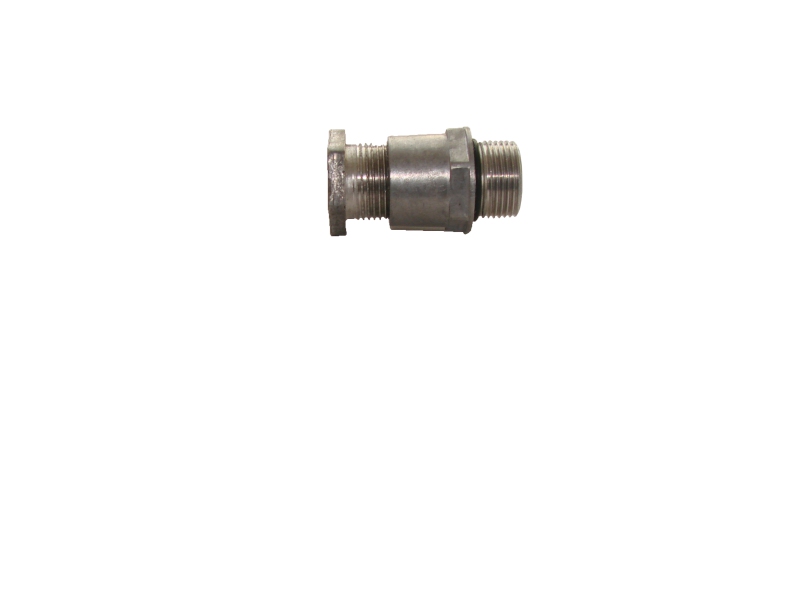

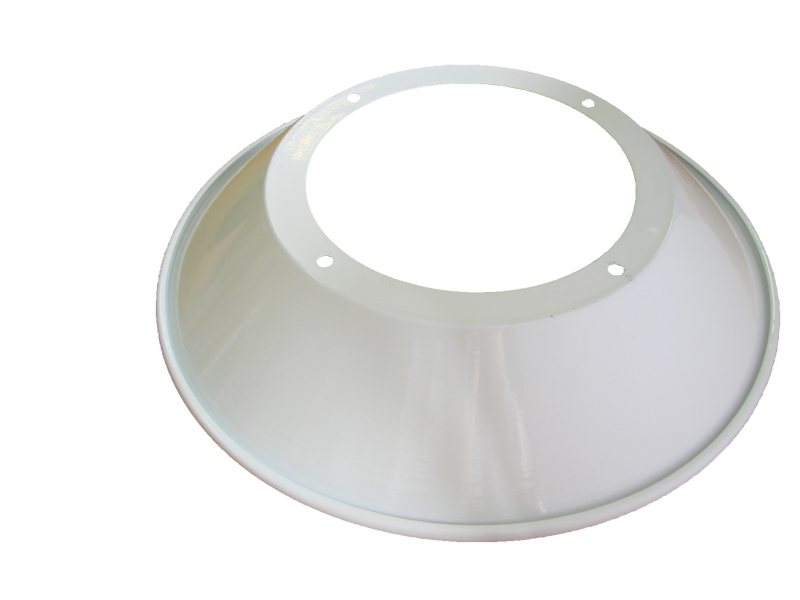

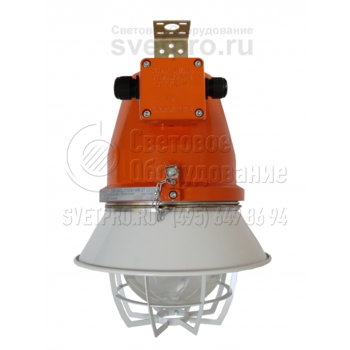

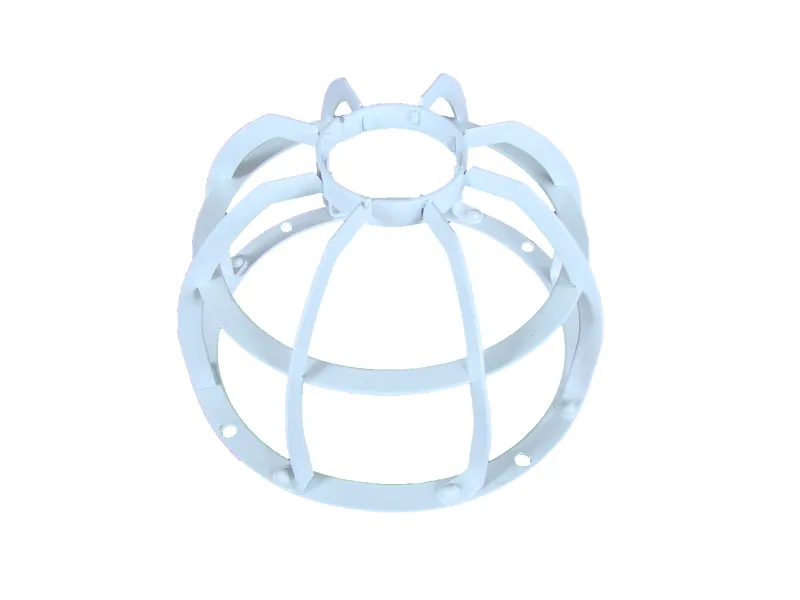

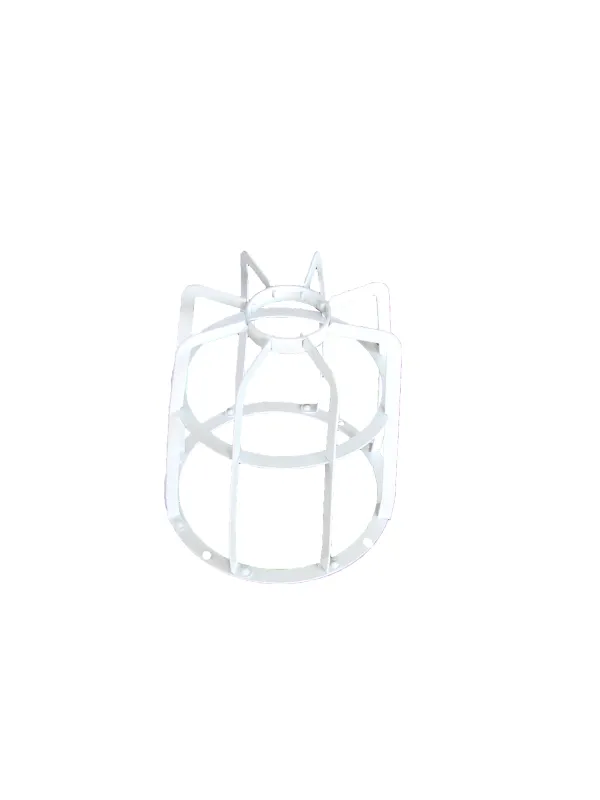

Дополнительная комплектация

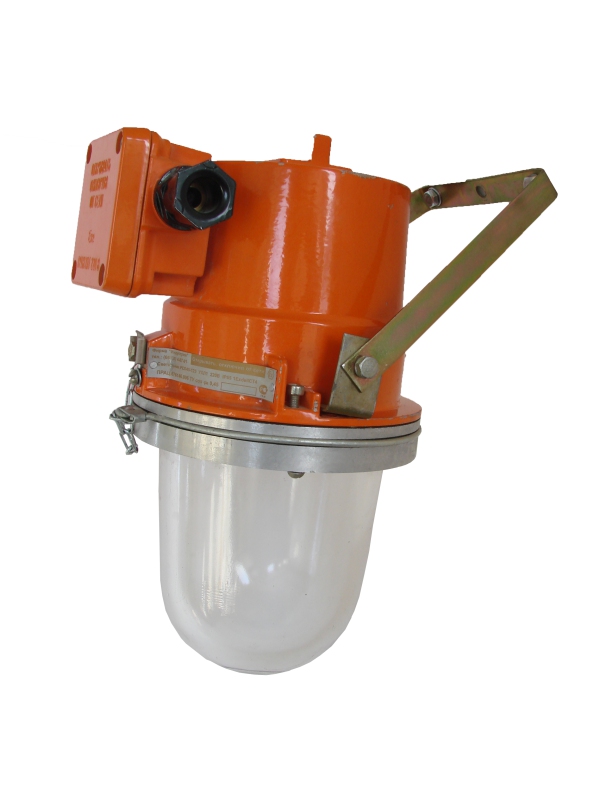

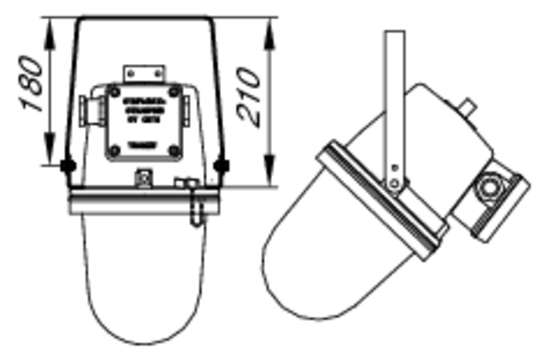

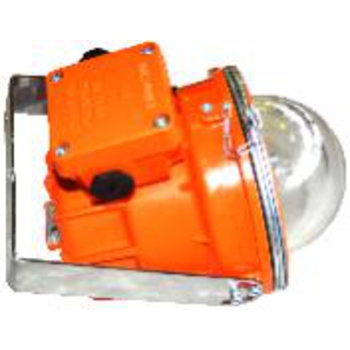

Варианты установки и крепежа

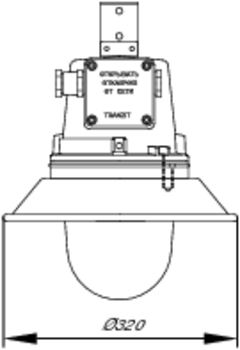

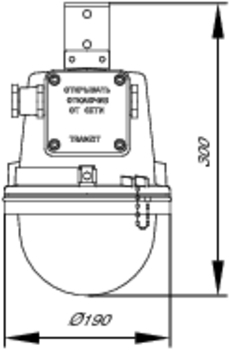

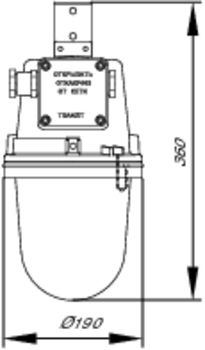

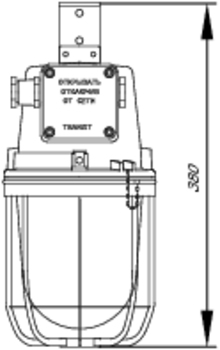

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
021001 | НСП 47-200 | ЛОН-200, Е27 | 1ExdsIICT4 | -45°С…+40°С* | 7 |
021002 | НСП 47-100 | ЛОН-100, Е27 | 1ExdsIICT5 | -45°С…+40°С* | 7 |
021003 | НСП 47-75 | ЛОН-75, Е27 | 1ExdsIICT6 | -45°С…+40°С* | 7 |
021004 | НСП 47-01-100 | ЛОН-100, Е27 | 1ExdsIICT5 | -45°С…+40°С* | 7 |
021005 | НСП 47-01-75 | ЛОН-75, Е27 | 1ExdsIICT6 | -45°С…+40°С* | 7 |
021011 | НСП 47-200 УХЛ1 | ЛОН-200, Е27 | 1ExdsIICT4 | -60°С…+40°С* | 7 |
021012 | НСП 47-100 УХЛ1 | ЛОН-100, Е27 | 1ExdsIICT5 | -60°С…+40°С* | 7 |
021013 | НСП 47-75 УХЛ1 | ЛОН-75, Е27 | 1ExdsIICT6 | -60°С…+40°С* | 7 |
021014 | НСП 47-01-100 УХЛ1 | ЛОН-100, Е27 | 1ExdsIICT5 | -60°С…+40°С* | 7 |
021015 | НСП 47-01-75 УХЛ1 | ЛОН-75, Е27 | 1ExdsIICT6 | -60°С…+40°С* | 7 |
