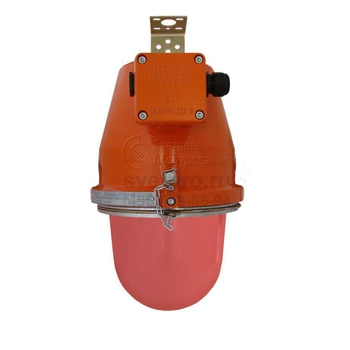

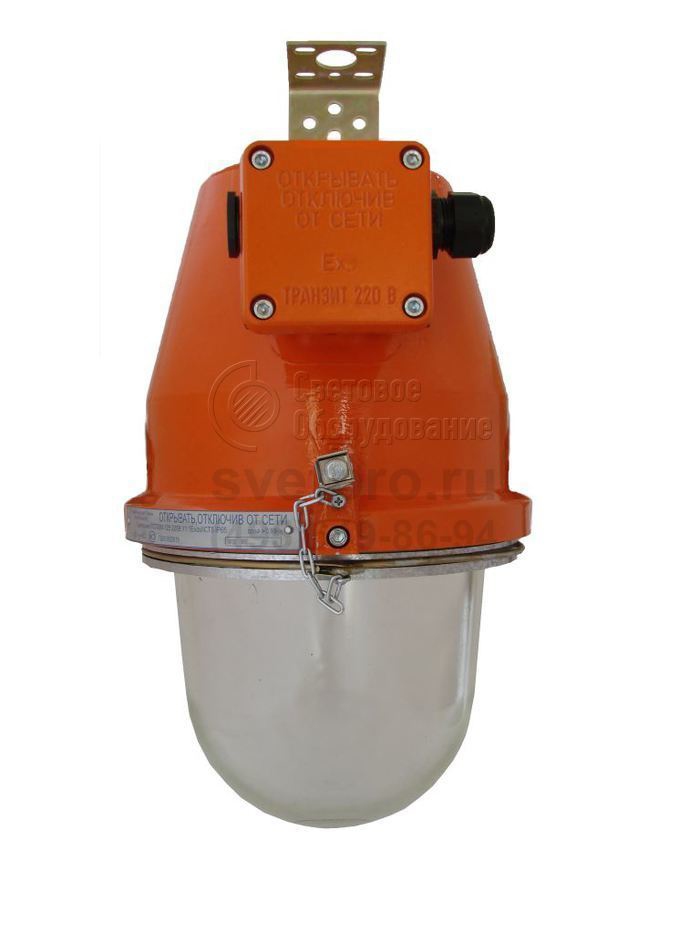

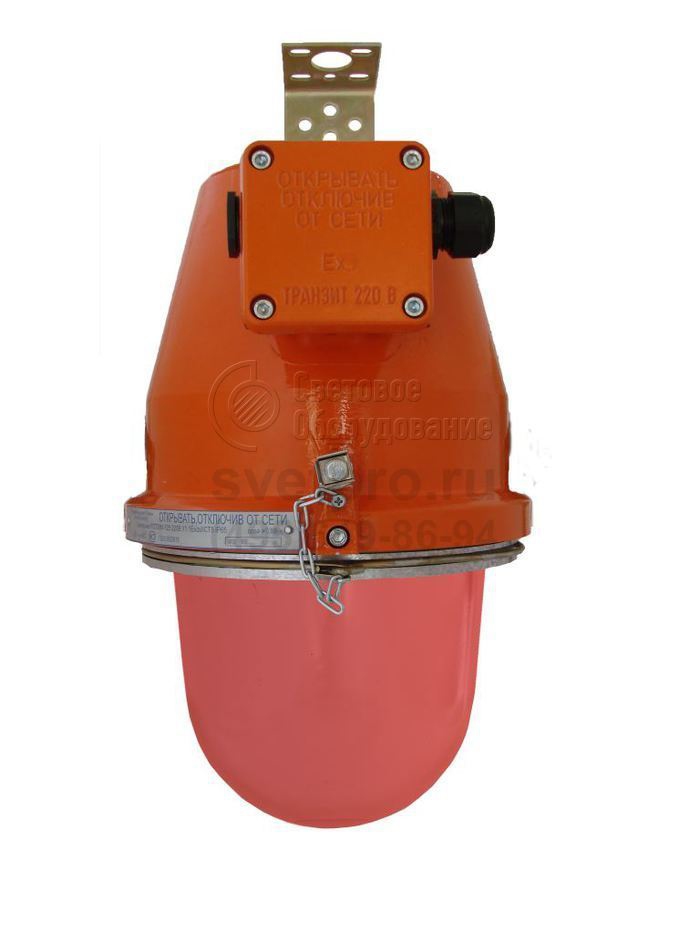

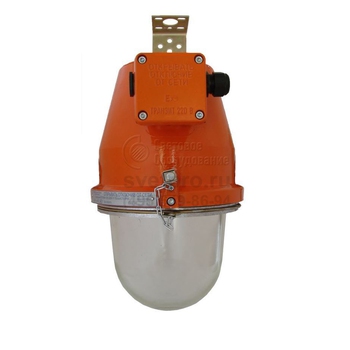

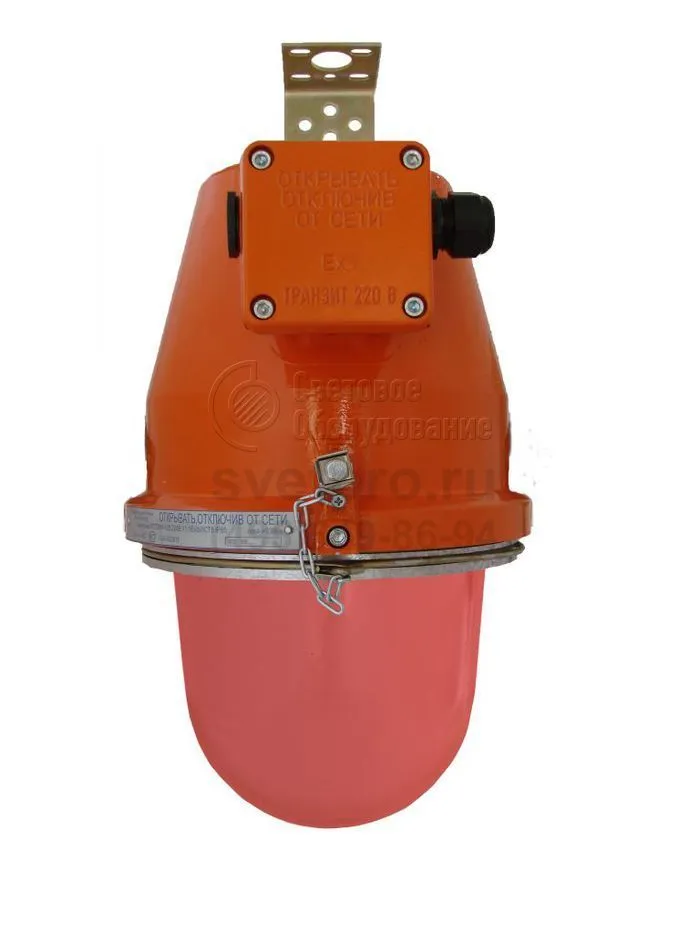

НСП38М, НСП43М, ЖСП60 Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Индукционная лампа (ИЛЛ), Металлогалогенная лампа (МГЛ), Лампа накаливания (ЛОН), Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q6, GX24q5, E27, E40, GX24q3, GX24q4, 2G11 |
Номинальное напряжение: | ~220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП38М, НСП43М, ЖСП60 |
Мощность: | 18-300 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель предназначена для освещения наружных и внутренних территорий, относящихся к зонам 1-го и 2-го класса, выделяемым на объектах, для которых вероятно создание взрывоопасной среды: предприятия по переработке нефти, газа, древесины, производству лакокрасочной, химической, текстильной продукции.
Подвесной монтаж (транзитный или тупиковый) на трубу, профиль, рым-болт осуществляется с использованием крепежа, предусмотренного в базовой или дополнительной комплектации. Подключение кабеля осуществляется во вводной коробке, установленной на корпусе.
Для установки лампы в модификациях предусмотрен резьбовой патрон Е27 или Е40 (ДРЛ, КЛЛ, ЛОН, ДРИ, ДНаТ), патрон для ламп со штырьковым цоколем (КЛЛ) и версии для индукционных ламп без патрона. Мощность источника света 18–300 Вт. Приоритеты при выборе изделия учитываются наличием изделий с клеммами WAGO, ЭПРА и ЭПРА немедленного перезажигания, а также учет специфики температуры климатической зоны и эксплуатационные параметры ламп: от минус 20 (-45; -60)°С до +40°С.
Взрывонепроницаемая оболочка образуется при резьбовом объединении литых из алюминия корпуса и кольца, в которое неразъемно помещен боросиликатный рассеиватель. Резиновый уплотняющий элемент повышает степень защиты до IP65.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 15 |
Срок службы | 10 лет |
Пример записи для заказа - 014002 ГСП60-100
Описание базового варианта поставки -
В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

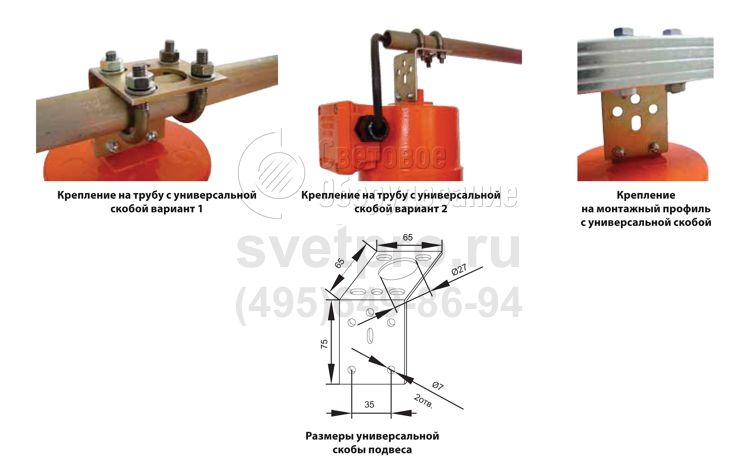

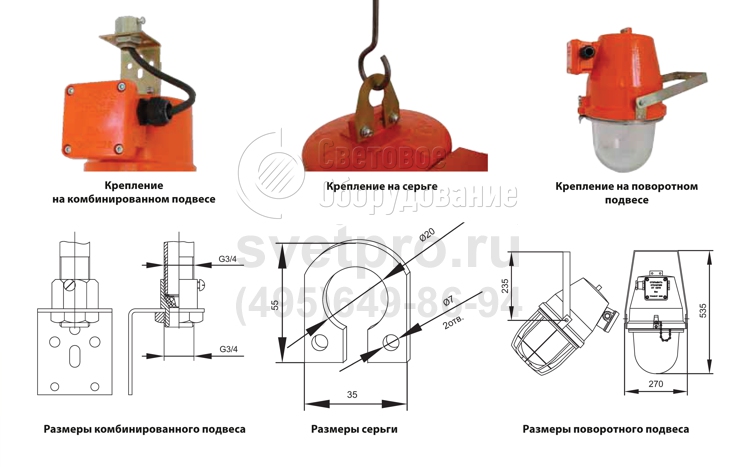

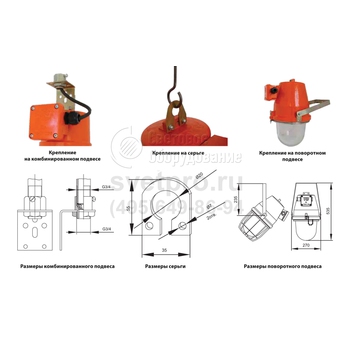

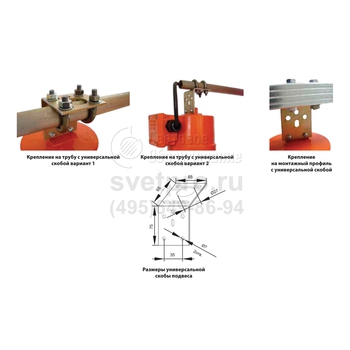

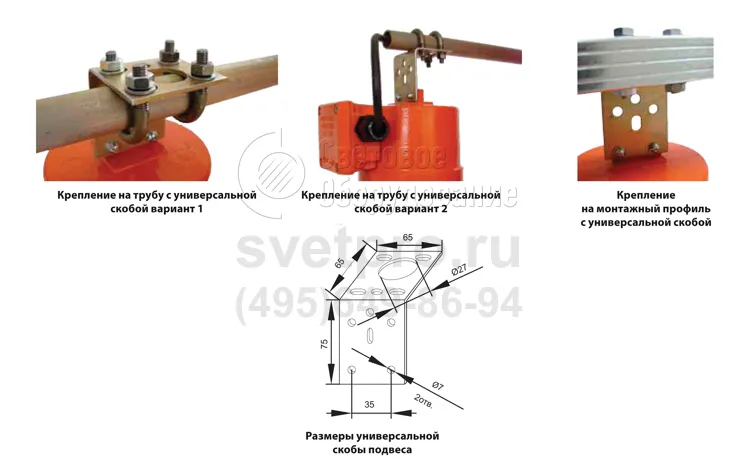

Варианты установки и крепежа

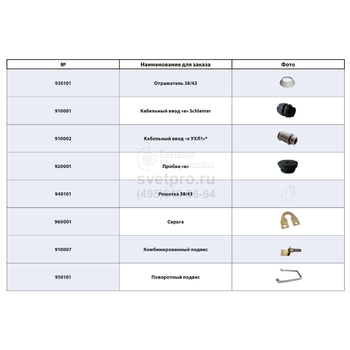

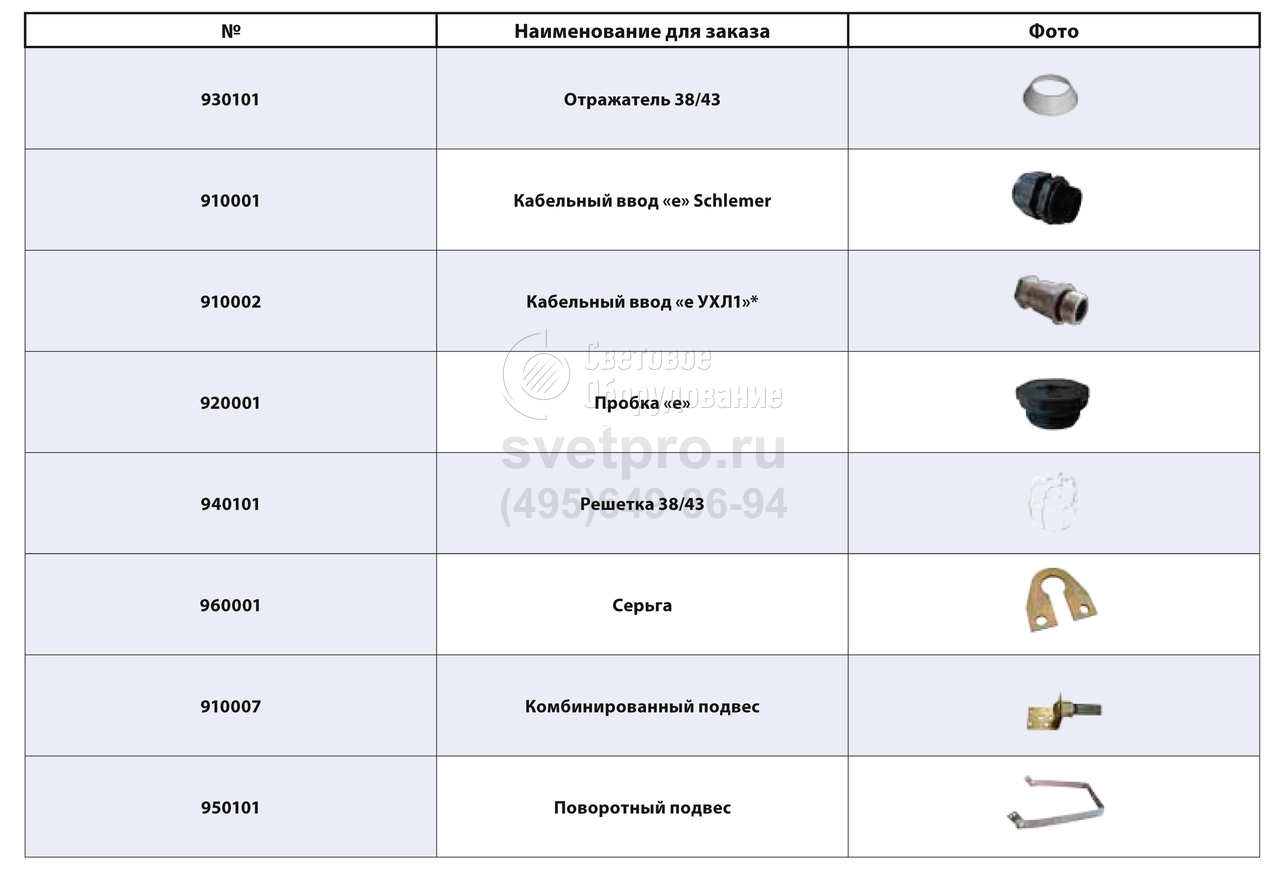

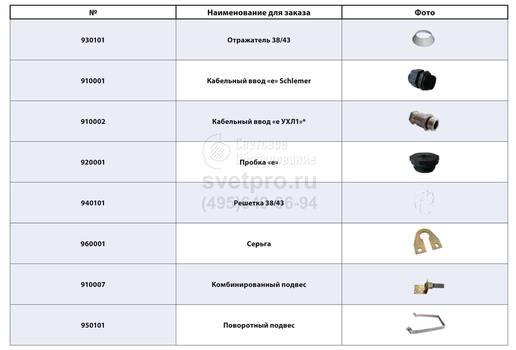

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

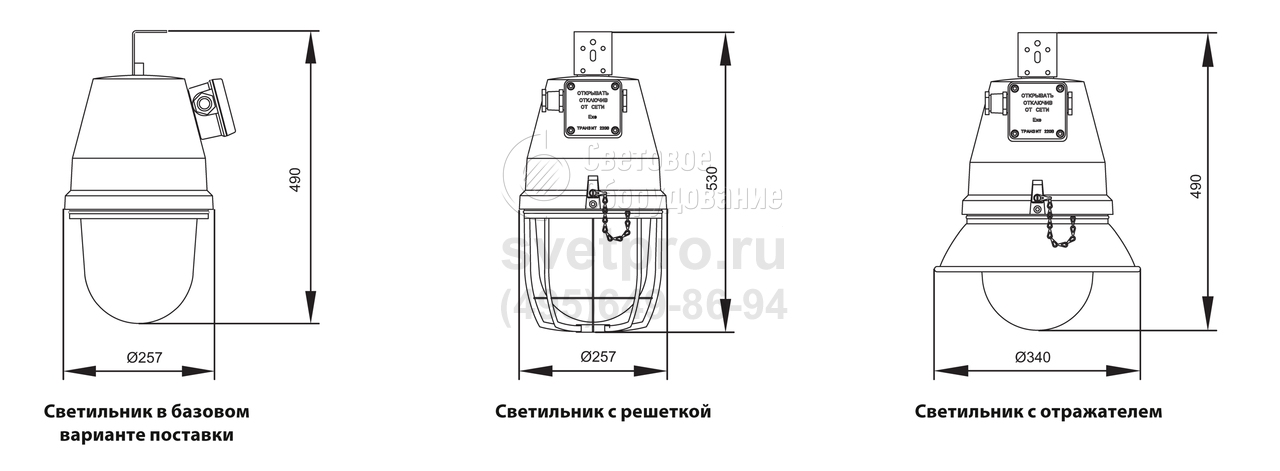

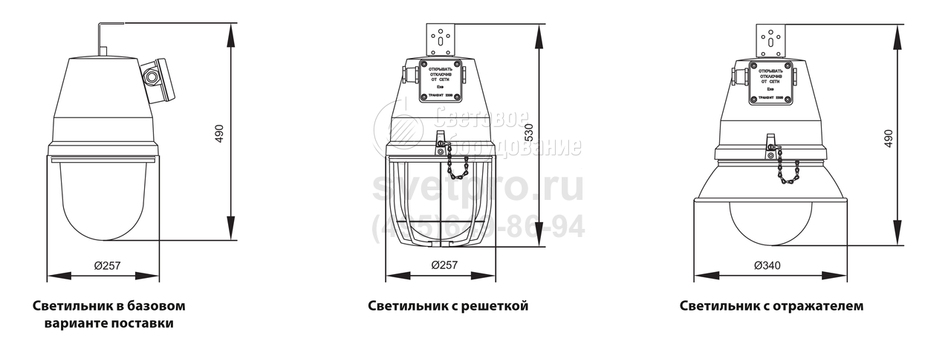

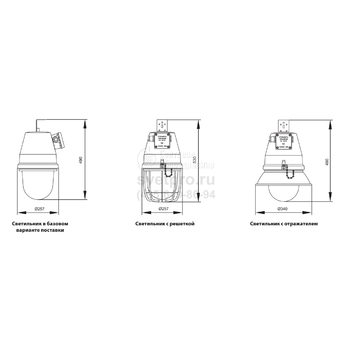

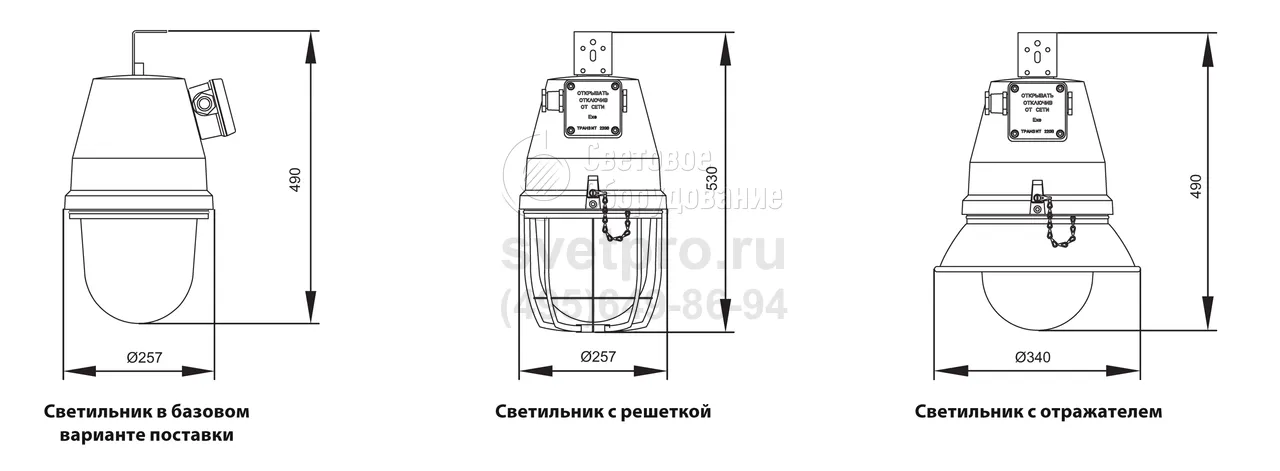

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ГСП60-100 | 100 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ГСП60-100 WAGO | 100 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ГСП60-100 УХЛ1 | 100 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ГСП60-100 УХЛ1 WAGO | 100 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ГСП60-100 Э | 100 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
ГСП60-100 Э НП | 100 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
ГСП60-100 Э УХЛ1 | 100 Вт | Е27 | ДРИ | 1Ex d e IIC T5 Gb | от -60° до +40° | Есть |
ГСП60-150 | 150 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ГСП60-150 WAGO | 150 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ГСП60-150 УХЛ1 | 150 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ГСП60-150 УХЛ1 WAGO | 150 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ГСП60-250 | 250 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ГСП60-250 WAGO | 250 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ГСП60-250 УХЛ1 | 250 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ГСП60-250 УХЛ1 WAGO | 250 Вт | Е40 | ДРИ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ЖСП60-100 | 100 Вт | Е40 | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ЖСП60-100 WAGO | 100 Вт | Е40 | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
ЖСП60-100 УХЛ1 | 100 Вт | Е40 | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ЖСП60-100 УХЛ1 WAGO | 100 Вт | Е40 | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
ЖСП60-100 Э | 100 Вт | Е40 | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
ЖСП60-100 Э НП | 100 Вт | Е40 | ДНАТ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
ЖСП60-100 Э УХЛ1 | 100 Вт | Е40 | ДНАТ | 1Ex d e IIC T5 Gb | от -60° до +40° | Есть |
ЖСП60-150 | 150 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ЖСП60-150 WAGO | 150 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ЖСП60-150 УХЛ1 | 150 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ЖСП60-150 УХЛ1 WAGO | 150 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ЖСП60-250 | 250 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ЖСП60-250 WAGO | 250 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ЖСП60-250 УХЛ1 | 250 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ЖСП60-250 УХЛ1 WAGO | 250 Вт | Е40 | ДНАТ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-150 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП43М-150 WAGO | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП43М-150 УХЛ1 | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП43М-150 УХЛ1 WAGO | 150 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП43М-200 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-200 WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-200 УХЛ1 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП43М-200 УХЛ1 WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП43М-300 | 300 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-300 WAGO | 300 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-300 Е40 | 300 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-300 Е40 WAGO | 300 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП43М-300 УХЛ1 | 300 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-300 УХЛ1 WAGO | 300 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-300 УХЛ1 Е40 | 300 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-300 УХЛ1 Е40 WAGO | 300 Вт | Е40 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП43М-И-55 | 55 Вт | - | Индукционная лампа | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-И-85 | 85 Вт | - | Индукционная лампа | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП43М-Ф-105-Е27 | 105 Вт | Е27 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-105-Е40 | 105 Вт | Е40 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-1х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-1х32 (GX24g-3) Э | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-1х42 (GX24g-4) Э | 42 Вт | GX24q-4 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-1х57 (GX24g-5) Э | 57 Вт | GX24q-5 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-1х70 (GX24g-6) Э | 70 Вт | GX24q-6 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-2х18 (2G11) | 18 Вт | 2G11 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
НСП43М-Ф-2х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-2х32 (GX24g-3) Э | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-2х42 (GX24g-4) Э | 42 Вт | GX24q-4 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-2х57 (GX24g-5) Э | 57 Вт | GX24q-5 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП43М-Ф-3х18 (2G11) | 18 Вт | 2G11 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
РСП38М-125 | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
РСП38М-125 WAGO | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
РСП38М-125 УХЛ1 | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
РСП38М-125 УХЛ1 WAGO | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
РСП38М-250 | 250 Вт | Е40 | ДРЛ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
РСП38М-250 WAGO | 250 Вт | Е40 | ДРЛ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
РСП38М-250 УХЛ1 | 250 Вт | Е40 | ДРЛ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
РСП38М-250 УХЛ1 WAGO | 250 Вт | Е40 | ДРЛ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
РСП38М-80 | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
РСП38М-80 WAGO | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
РСП38М-80 УХЛ1 | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
РСП38М-80 УХЛ1 WAGO | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП43М-200 красный | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-200 красный WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП43М-200 УХЛ1 красный | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП43М-200 УХЛ1 красный WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
