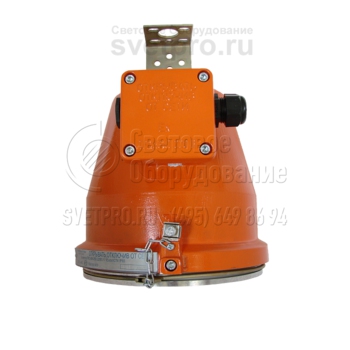

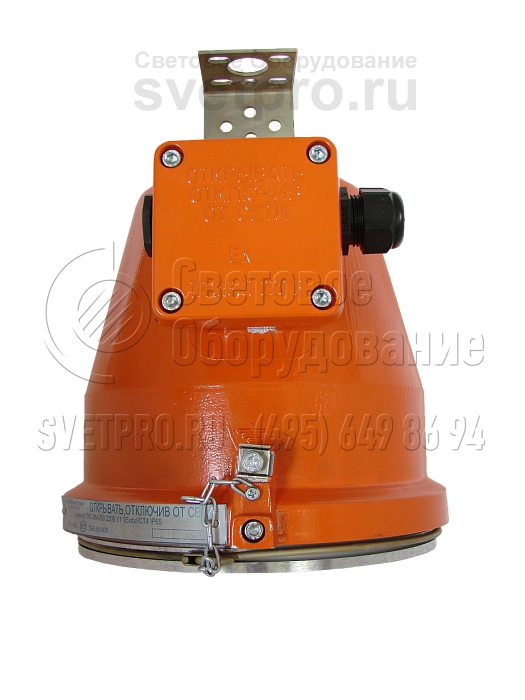

НСП43М-03 Взрывозащищенный светильник с галогенной лампой

Модель НСП43М-03 применяется в зонах 1 и 2, выделяемых на предприятиях, осуществляющих технологические процессы по переработке нефти, газа, древесины, производство химической, лакокрасочной, текстильной продукции.

Для установки изделия, приобретаемого в базовой комплектации, предназначена универсальная скоба подвеса. Другой крепеж поставляется по заказу из перечня дополнительной комплектации. Вводная коробка позволяет применять тупиковый и транзитный монтаж.

Источник света с винтовым цоколем Е27 устанавливается в предусмотренный для этого патрон. Применяемая в модификациях галогенная лампа (250 Вт) зажигается и эксплуатируется без применения дополнительного оборудования. Ее эксплуатационные характеристики сохраняются при температуре среды: от -45 (-60)°С до +40°С. Изделие можно дополнить защитной металлической решеткой и (или) отражателем.

1-й уровень взрывозащиты светильника НСП43М-03 обеспечен взрывонепроницаемой оболочкой, состоящей из литого корпуса и колпака светопропускающего элемента, неразъемно объединенного с металлическим кольцом. Детали объединяются посредством резьбового лабиринта. Специальный вид взрывозащиты «s» соблюден во вводной коробке. Герметичность до IP65 повышает резиновое уплотнение.

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.

Комплект поставки

В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки. В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дополнительная комплектация

Фото	Наименование товара	Код

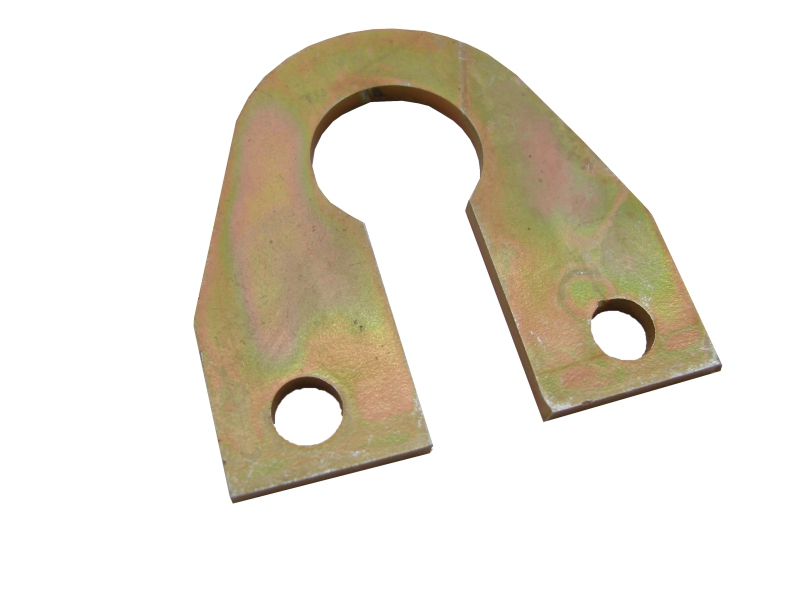

	Серьга	906001
	Кабельный ввод «e» Schlemer	910001
	Комбинированный подвес	910007

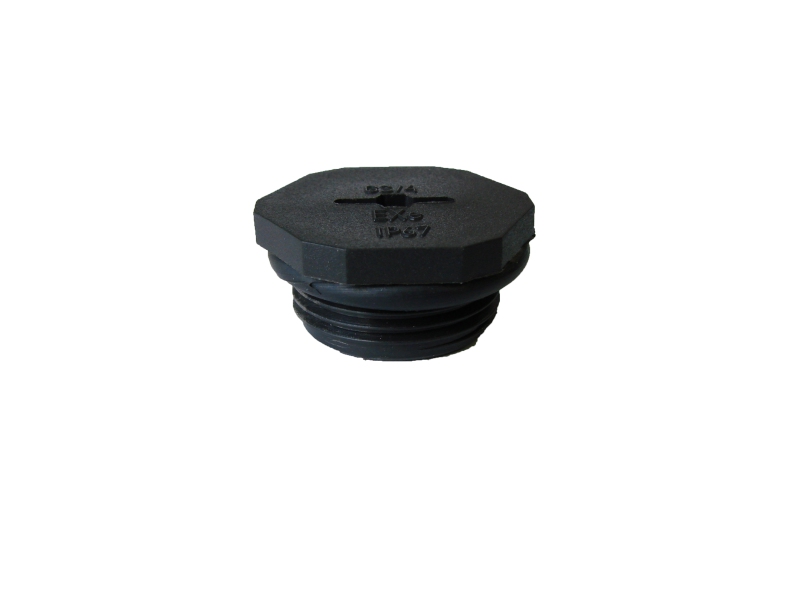

	Пробка «е»	920001

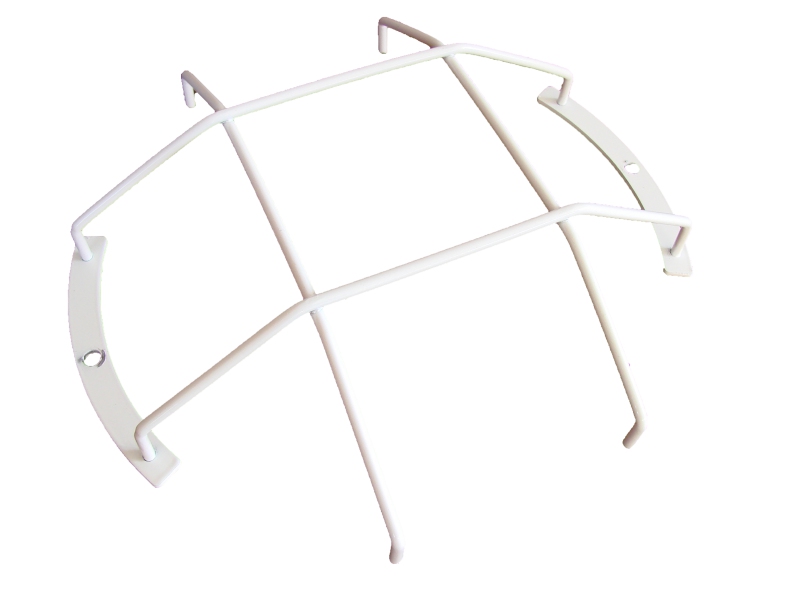

	Решетка 43-01	940301

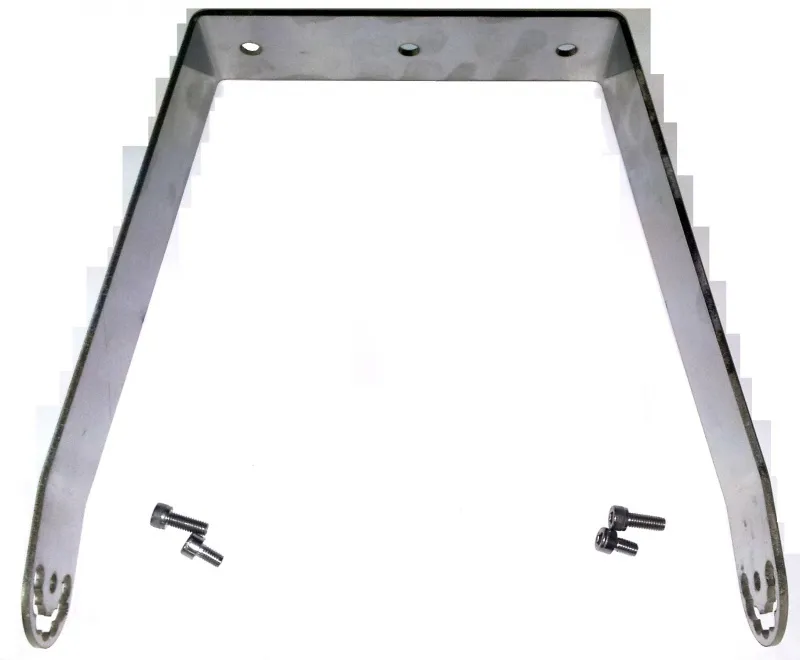

	Поворотный подвес 38/43 Н	950301

Варианты установки и крепежа

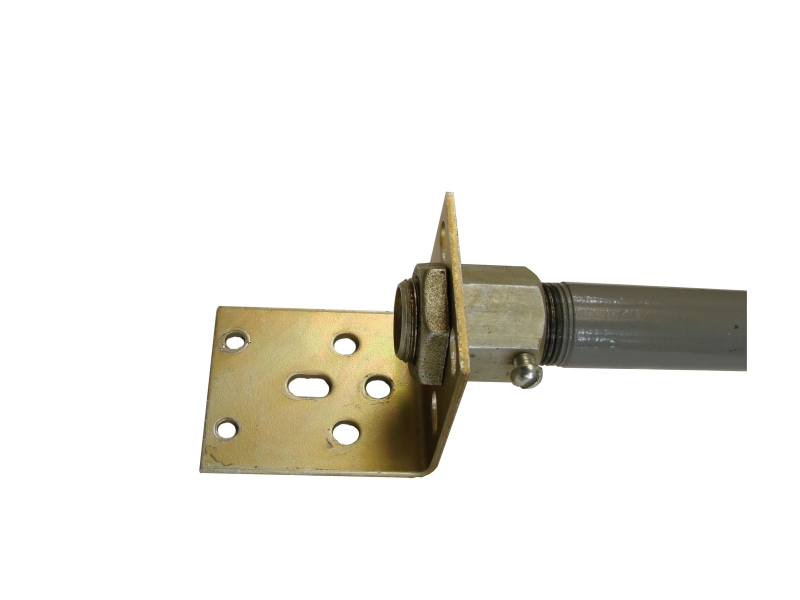

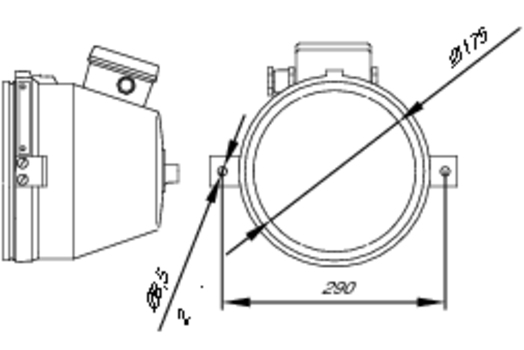

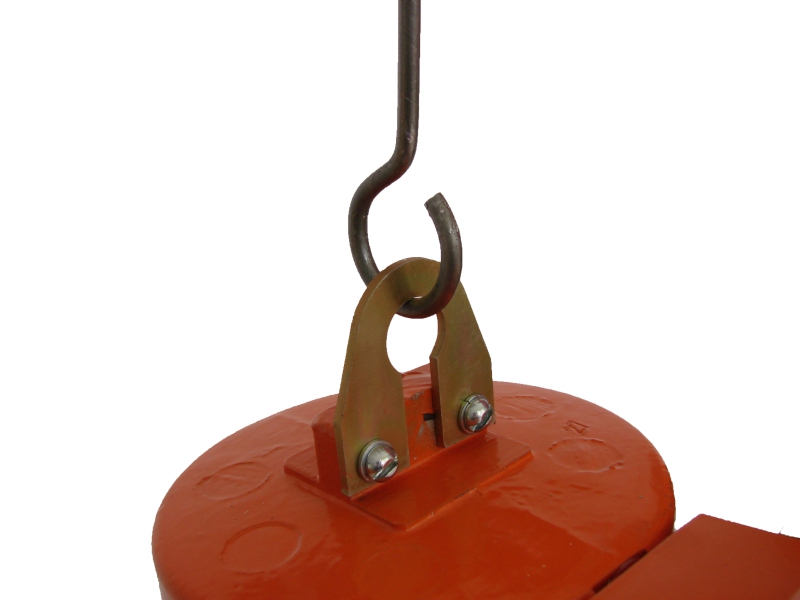

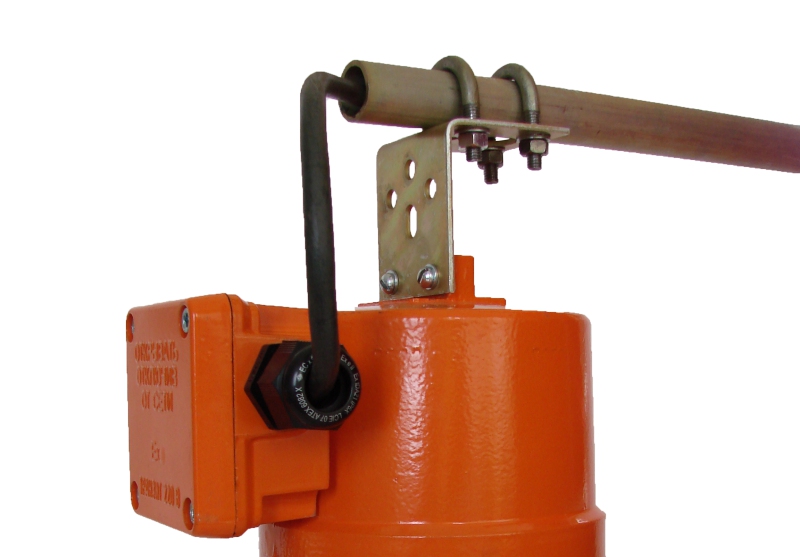

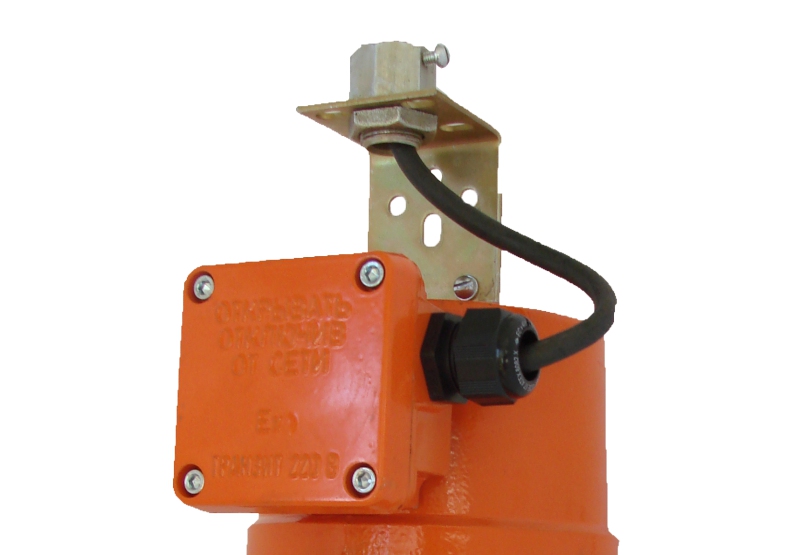

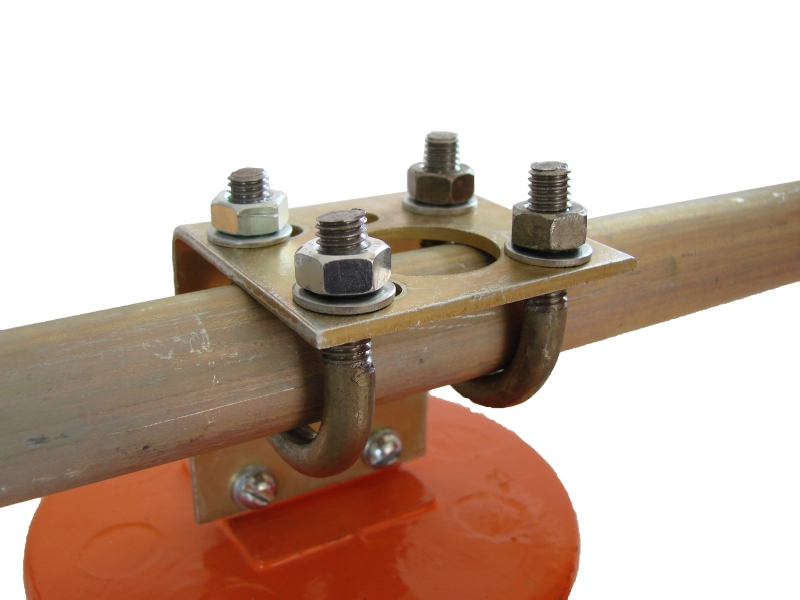

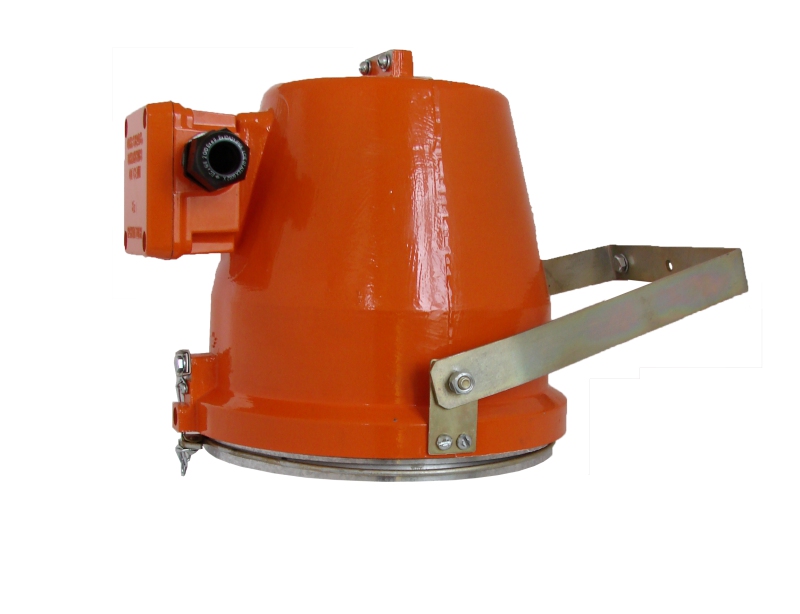

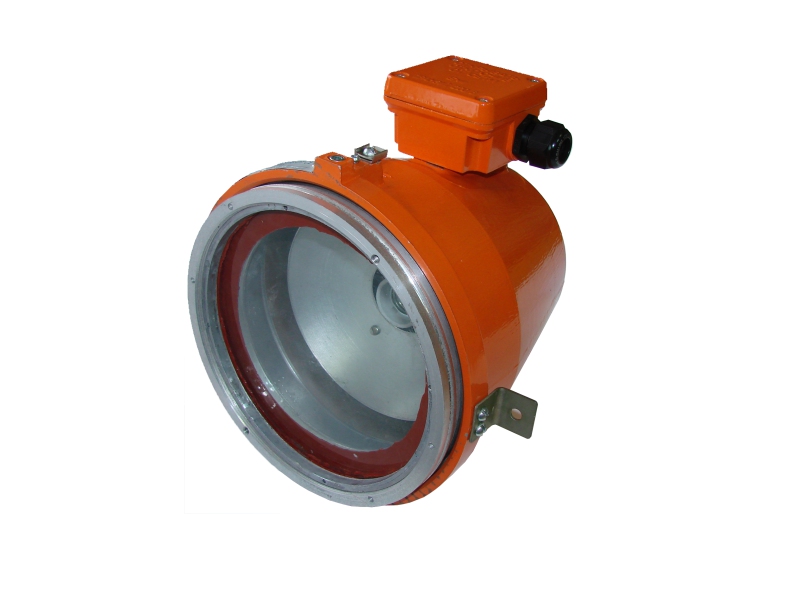

Крепление встраиваемого варианта светильника	Крепление на поворотном подвесе	Крепление на серьге	Крепление на трубу с универсальной скобой вариант 1	Крепление на трубу с универсальной скобой вариант 2

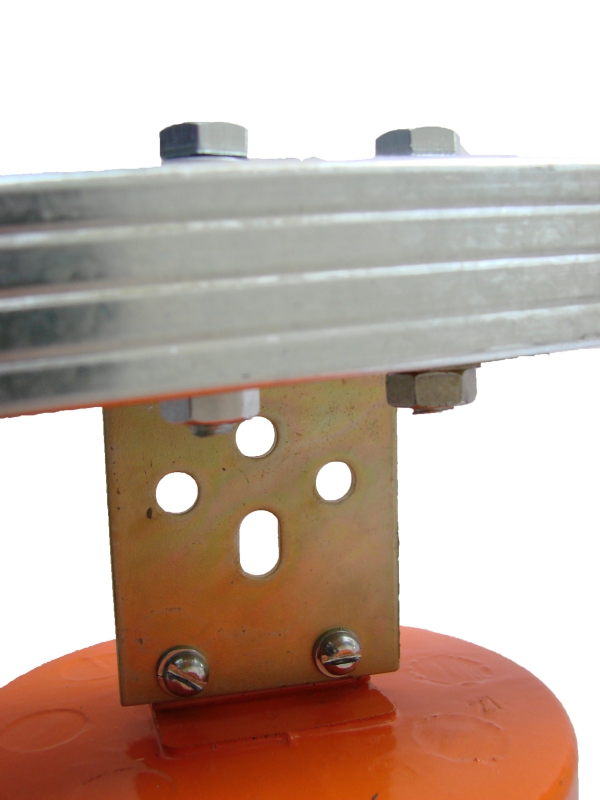

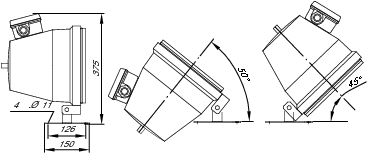

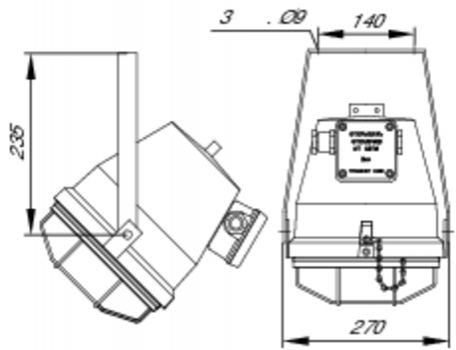

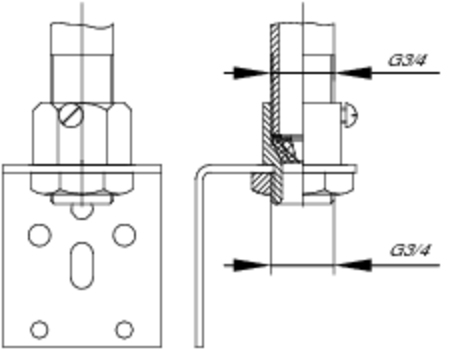

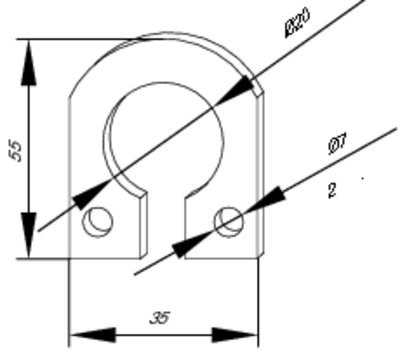

Крепление на комбинированном подвесе	Крепление на монтажный профиль с универсальной скобой	Размеры комбинированного подвеса	Размеры поворотного подвеса	Размеры серьги

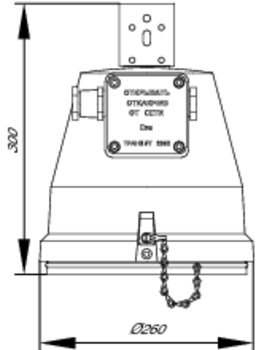

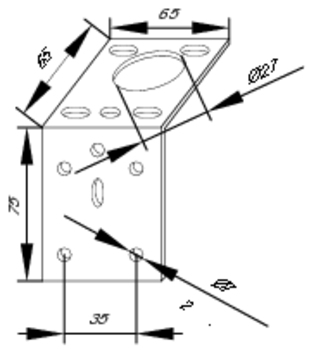

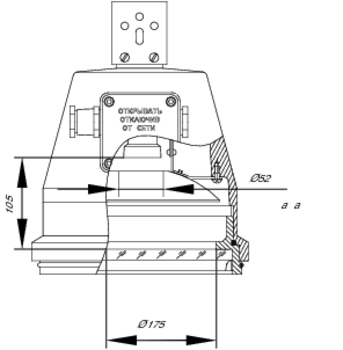

Размеры универсальной скобы подвеса
