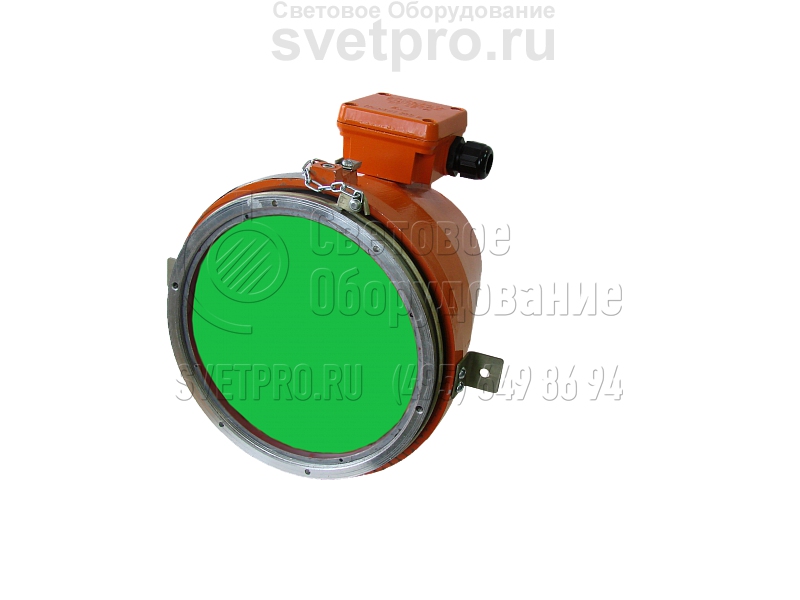

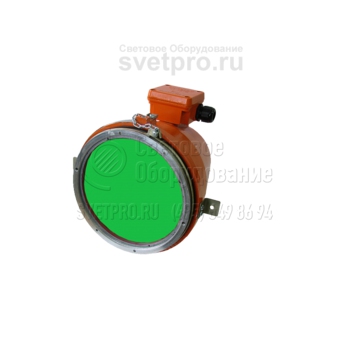

НСП43М-11-75 Светофор красный, желтый, зеленый
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-11-75 |
Мощность: | 75 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Применение модели Светофор НСП43М-75 на территориях промышленных объектов призвано обезопасить перемещения, в частности в зонах 1 и 2, где вероятно образование взрывоопасной среды. Сфера использования включает объекты газовых, химических, нефтяных, лакокрасочных, текстильных, деревообрабатывающих производств.
Изделие оснащено установочным крепежом. Вводная коробка обеспечивает удобство и надежность подключения. В базовой комплектации установлен один ввод и одна пробка (тупиковый монтаж), которую можно заменить (дополнительная комплектация) на второй ввод (транзитный вариант).
Лампа накаливания обеспечивает мгновенность повторных зажиганий. Ее мощность 75 Вт. Модификации отличает цвет рассеивателя, соответствующий цвету сигналов светофора, и диапазон рабочей температуры: стандартный: -45°С – +40°С и для зон УХЛ, допускающих понижение до -60°С.
Взрывонепроницаемая оболочка получена при объединении резьбовым лабиринтом литого корпуса и металлического кольца с залитым в него боросиликатным стеклом. Для защиты внутреннего объема от пыли и воды в различных ее проявлениях применено резиновое уплотнительное кольцо, что повышает степень защиты до IP65.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки. В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |
Варианты установки и крепежа

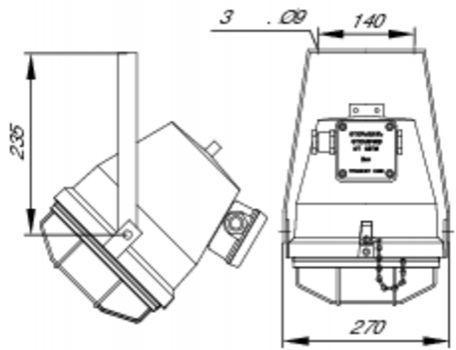

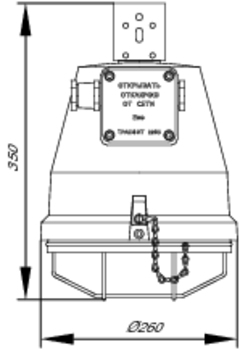

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
031040 | Светофор НСП43М-11-75 красный | ЛОН-75 Е27 | 1ExdsIICT6 | -45°С…+40°С | 11 |
031041 | Светофор НСП43М-11-75 желтый | ЛОН-75 Е27 | 1ExdsIICT6 | -45°С…+40°С | 11 |
031042 | Светофор НСП43М-11-75 зеленый | ЛОН-75 Е27 | 1ExdsIICT6 | -45°С…+40°С | 11 |
031043 | Светофор НСП43М-11-75 красный УХЛ1 | ЛОН-75 Е27 | 1ExdsIICT6 | -60°С…+40°С | 11 |
031044 | Светофор НСП43М-11-75 желтый УХЛ1 | ЛОН-75 Е27 | 1ExdsIICT6 | -60°С…+40°С | 11 |
031045 | Светофор НСП43М-11-75 зеленый УХЛ1 | ЛОН-75 Е27 | 1ExdsIICT6 | -60°С…+40°С | 11 |
