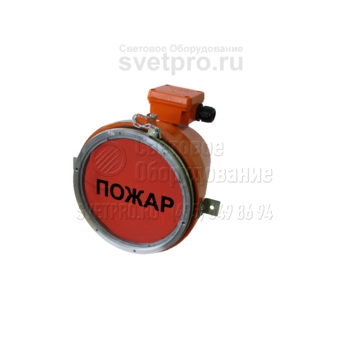

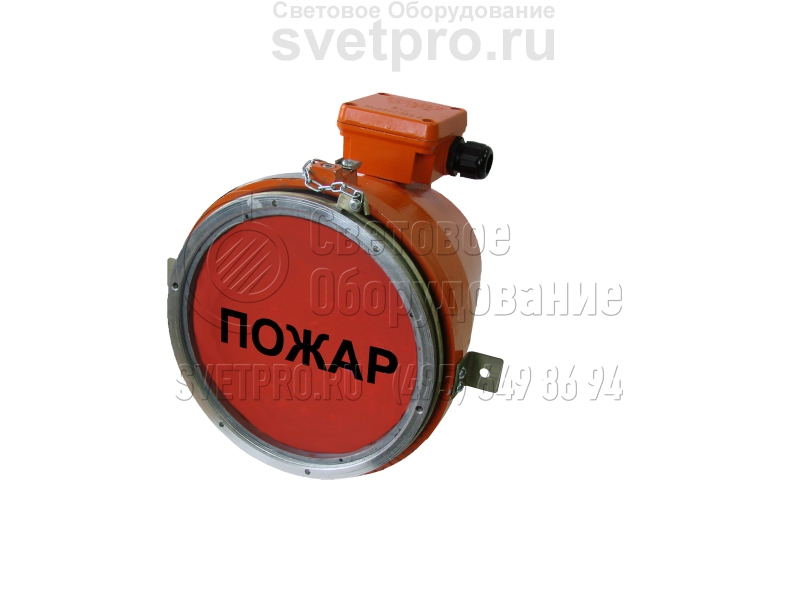

НСП43М-11-75 (Табло) Взрывозащищенный светильник специального назначения
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-11-75 |
Мощность: | 75 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Световые табло, функцию которых выполняют светильники НСП43М-11-75 после нанесения на защитное стекло информации, указанной заказчиком, применяются на промышленных объектах: химических, деревообрабатывающих, лакокрасочных, текстильных, нефтеперерабатывающих. В связи со спецификой технологического процесса из общих площадей предприятий выделяются зоны с вероятным образованием взрывоопасной среды. Модель характерна для зон 1 и 2.
Изделие предназначено для установки встраиванием. Вводная коробка позволяет реализовать тупиковое и транзитное подключение.
Мощность ЛОН, соответствующая параметрам оптического отсека, 75 Вт. Создаваемого светового потока достаточно для хорошей различимости нанесенной информации. Версии отличаются диапазоном температур, при которых соблюдается надежность эксплуатации.
Боросиликатное плоское стекло вставлено в металлическое кольцо так, что образуется неразборный узел. С литым корпусом он объединяется резьбовым лабиринтом, что формирует взрывонепроницаемость оболочки. Для соблюдения герметичности (IP65) внутри корпуса применено резиновое уплотнительное кольцо.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |

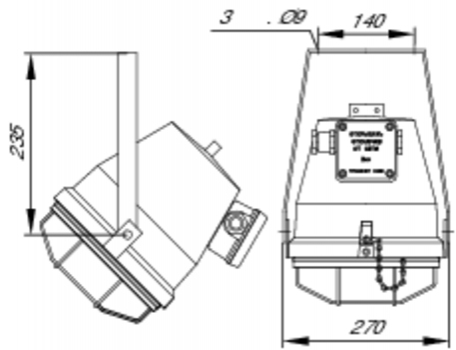

Варианты установки и крепежа

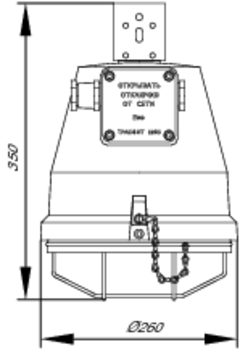

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
031060 | Табло НСП43М-11-75 | ЛОН-75 Е27 | 1ExdsIICT6 | -45°С…+40°С | 11 |
031061 | Табло НСП43М-11-75 УХЛ1 | ЛОН-75 Е27 | 1ExdsIICT6 | -60°С…+40°С | 11 |
