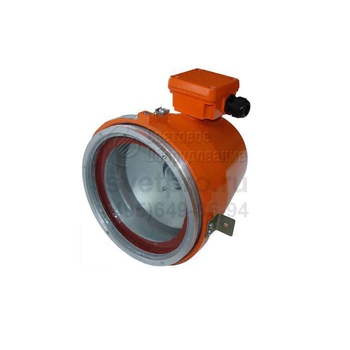

НСП43М-11 Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-11 |
Мощность: | 75-200 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительный прибор НСП43М-11 вносит вклад в безопасность эксплуатации предприятий нефтяной, деревообрабатывающей, химической отрасли, лакокрасочных и текстильных производств. Он применяется в зонах 1 и 2, выделенных в связи с возможным образованием взрывоопасной среды.
Модель предназначена для установки встраиванием. Необходимые крепления входят в комплект поставки. Тупиковый, а при дополнительной комплектации, транзитный монтаж осуществляется посредством вводной коробки с видом взрывозащиты «s».
Габаритный формат оптического отсека и патрон Е27 позволяют в версиях изделия применять ЛОН мощностью: 75, 150, 200 Ватт. Предложены два диапазона рабочей температуры, расширяемой в сторону отрицательных значений: от -45 (-60)°С до +40°С. В изделиях с отражателем защитный угол составляет 15°.
Светильники НСП43М-11 соответствуют первому уровню взрывозащиты. Взрывонепроницаемость оболочки, состоящей из корпуса и металлического кольца с прозрачным боросиликатным стеклом, соблюдена способом объединения – резьбовым лабиринтом. Резиновое уплотнение защищает от попадания пыли и воды (IP65).
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |
Варианты установки и крепежа

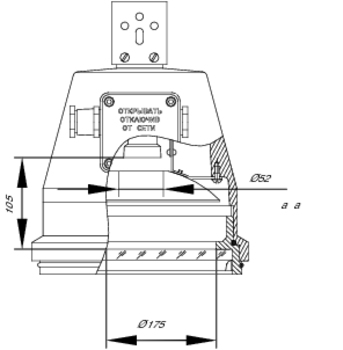

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
031020 | НСП43М-11-200 | ЛОН-200 Е27 | 1ExdsIICT4 | -45°С…+40°С | 11 |
031021 | НСП43М-11-150 | ЛОН-150 Е27 | 1ExdsIICT5 | -45°С…+40°С | 11 |
031022 | НСП43М-11-75 | ЛОН-75 Е27 | 1ExdsIICT6 | -45°С…+40°С | 11 |
031028 | НСП43М-11-200 УХЛ1 | ЛОН-200 Е27 | 1ExdsIICT4 | -60°С…+40°С | 11 |
031029 | НСП43М-11-150 УХЛ1 | ЛОН-150 Е27 | 1ExdsIICT5 | -60°С…+40°С | 11 |
031030 | НСП43М-11-75 УХЛ1 | ЛОН-75 Е27 | 1ExdsIICT6 | -60°С…+40°С | 11 |
