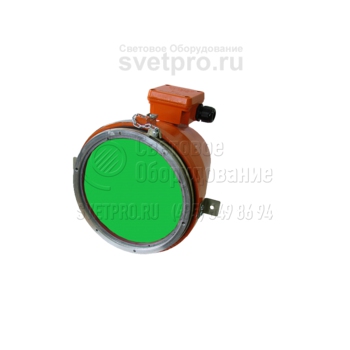

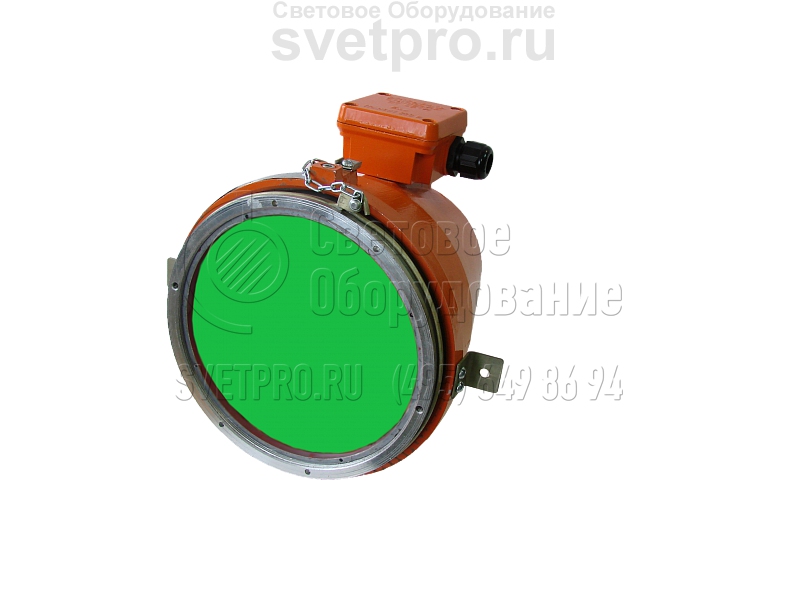

НСП43М-16Д Светофор красный, желтый, зеленый
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М-16Д |
Мощность: | 18 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Применение светильника светофора НСП43М-16Д позволяет регулировать перемещение на территориях производственных объектов, в зонах 1 и 2 которых допускается вероятность образования взрывоопасной среды. Такие технологические особенности имеются на химических, нефтеперерабатывающих, текстильных, лакокрасочных, деревообрабатывающих предприятиях.
Для встраивания предусмотрены крепления, поставляемые совместно с изделием. Вводная коробка оснащена вводом и пробкой, что предполагает тупиковый монтаж. Для выполнения транзитного подключения пробку заменяют вторым вводом (заказная комплектация).
Модель со светодиодным источником света (18 Вт) работоспособна в стандартной сети (220 В). Изделие отличает эффективность использования мощности (cosϕ>0,85) и длительная работоспособность источника света. Модификации выполнены для умеренных климатических температур (-45°С – +40°С) и зоны УХЛ1, допуская понижение до -60°С.
Взрывонепроницаемость оболочки обеспечивает резьбовой лабиринт, которым литой корпус объединен с металлическим кольцом, неразборно объединенным с цветным светопропускающим элементом. Резиновое уплотнительное кольцо препятствует попаданию извне пыли и воды (IP65).
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки. В базовом варианте встраиваемый светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с установленными на корпусе крепежными элементами, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Серьга | 906001 | |
Кабельный ввод «e» Schlemer | 910001 | |
Комбинированный подвес | 910007 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 | |
Поворотный подвес 38/43 Н | 950301 |
Варианты установки и крепежа

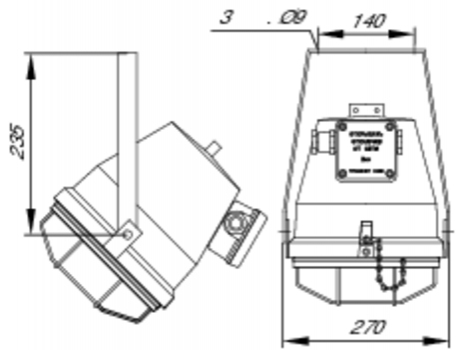

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
039020 | Светофор НСП43М-16Д 18П красный | LED-18 | 1ExdsIICT6 | -45°С…+40°С | 11 |
039021 | Светофор НСП43М-16Д 18П желтый | LED-18 | 1ExdsIICT6 | -45°С…+40°С | 11 |
039022 | Светофор НСП43М-16Д 18П зеленый | LED-18 | 1ExdsIICT6 | -45°С…+40°С | 11 |
039023 | Светофор НСП43М-16Д 18П красный УХЛ1 | LED-18 | 1ExdsIICT6 | -60°С…+40°С | 11 |
039024 | Светофор НСП43М-16Д 18П желтый УХЛ1 | LED-18 | 1ExdsIICT6 | -60°С…+40°С | 11 |
039025 | Светофор НСП43М-16Д 18П зеленый УХЛ1 | LED-18 | 1ExdsIICT6 | -60°С…+40°С | 11 |
