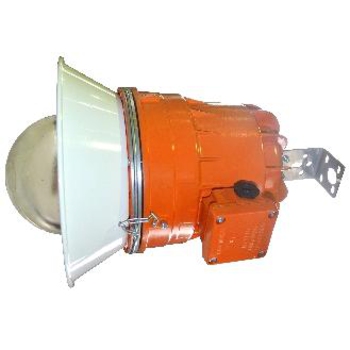

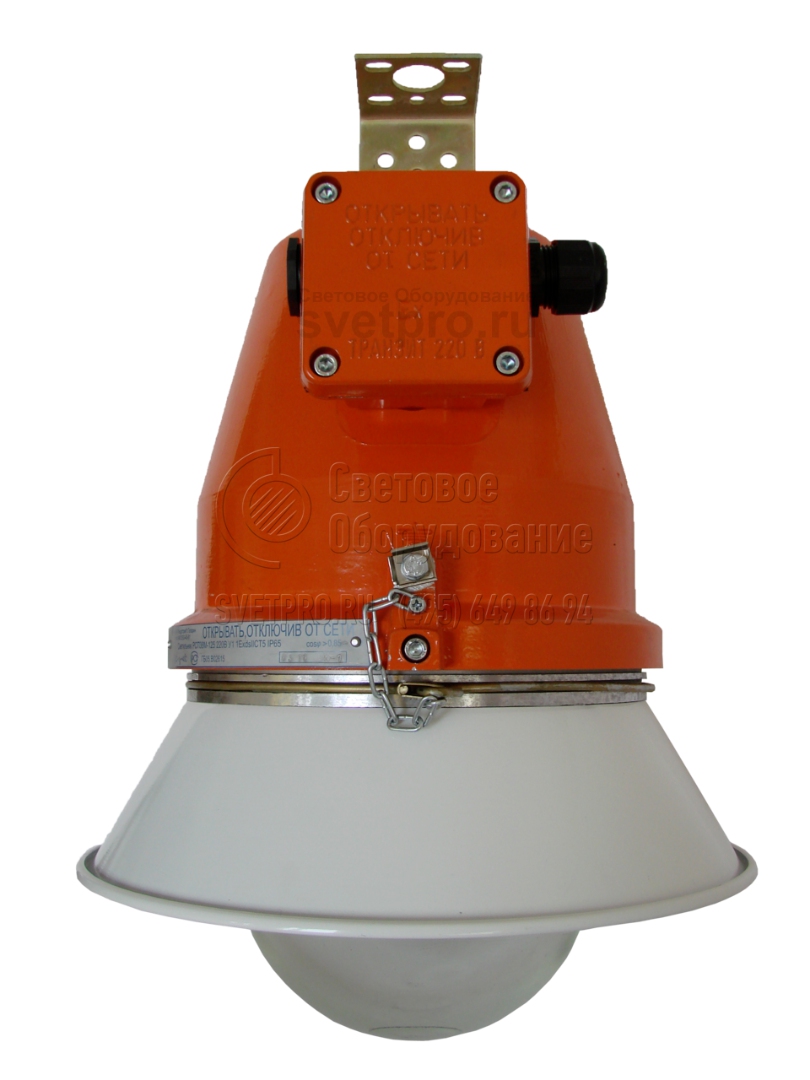

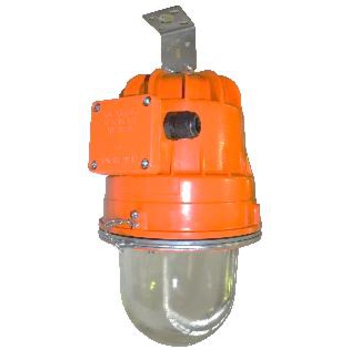

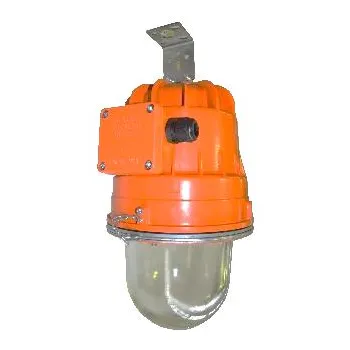

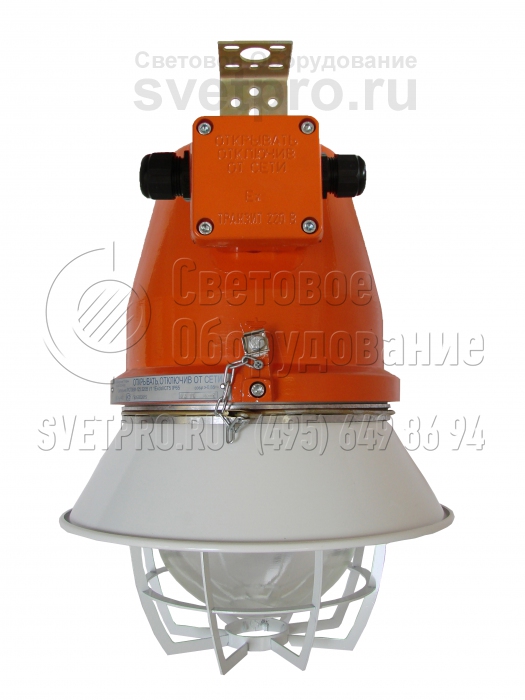

НСП43М Взрывозащищенный светильник с ЛОН
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН) |
Цоколь: | E40, E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП43М |
Мощность: | 150-300 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Подвесной светильник НСП43М применяется в помещениях и на открытых участках промышленных объектов. Это повышает безопасность в зонах 1 и 2, выделяемых в связи с вероятным образованием взрывоопасной среды. Изделие характерно для предприятий нефтяной, газовой, деревообрабатывающей отрасли, лакокрасочных, текстильных, химических производств.
Подвесную установку на монтажный профиль, трубу в базовой версии обеспечивает универсальная скоба. Применяются также дополнительные крепления: поворотная скоба, серьга, комбинированный подвес. Тупиковый монтаж, осуществляемый во вводной коробке с одним кабельным вводом, доступно изменить на транзитный, установив вместо пробки дополнительный ввод (аксессуар).

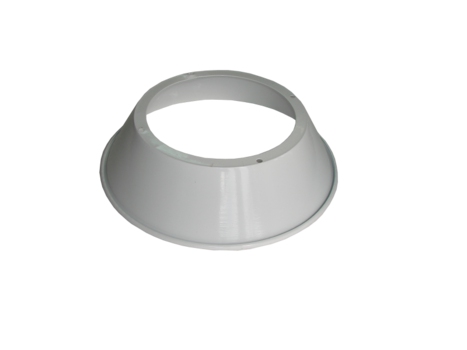

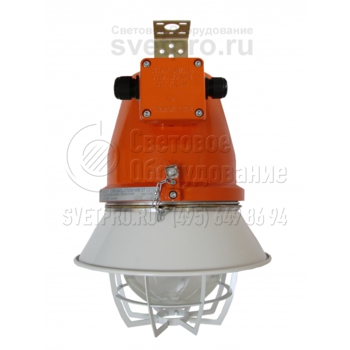

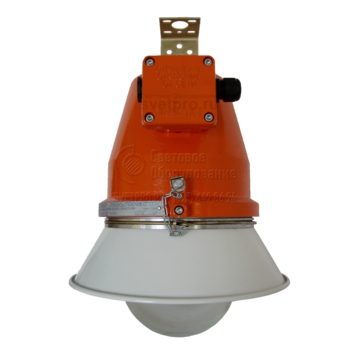

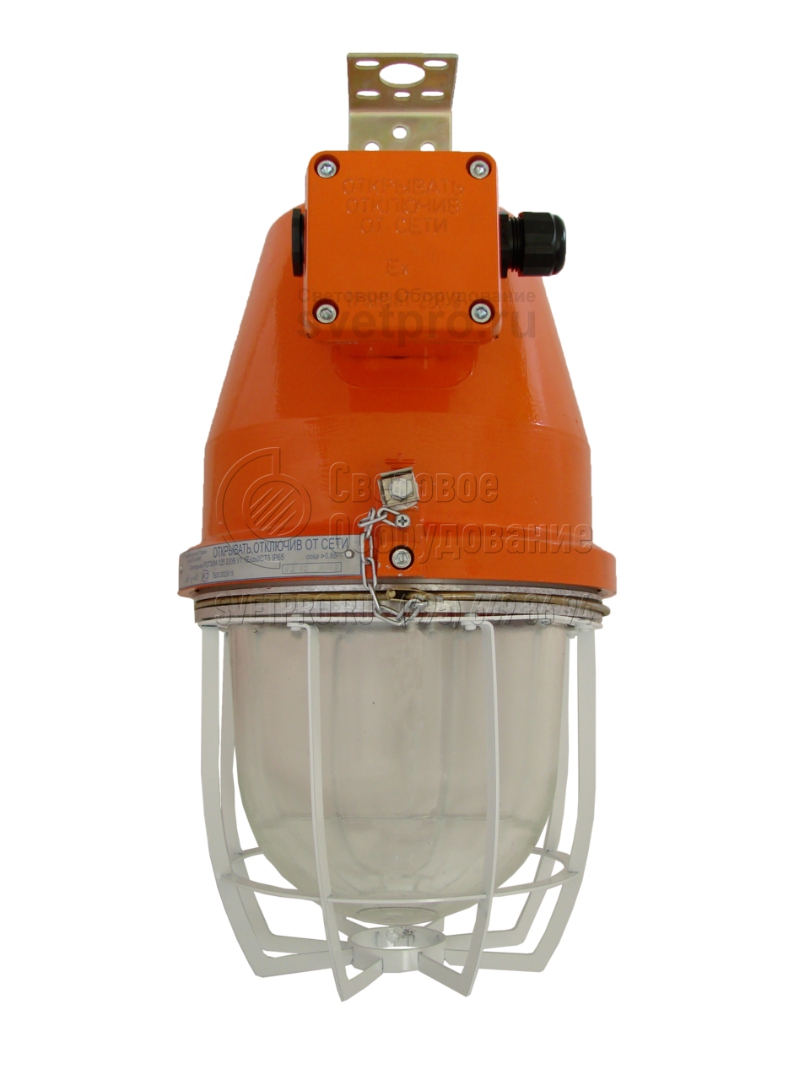

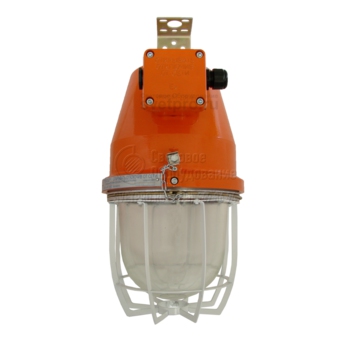

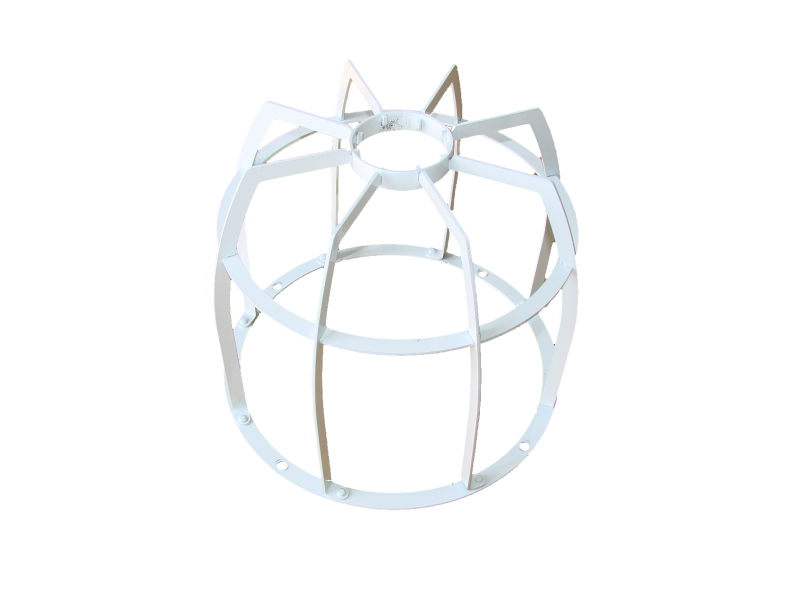

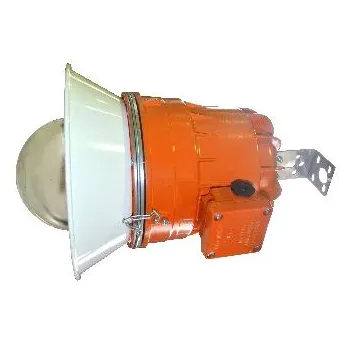

Лампу 300 Вт устанавливают в модификациях с патроном Е27 и Е40, 150 и 200 Вт – Е27. Версии изделия отличает диапазон рабочей температуры, расширенный в сторону отрицательных значений: -45 (-60)°С – +40°С. Защитный угол 15° формируется отражателем. Изделие при необходимости дополняют решеткой.
Взрывонепроницаемая оболочка (ds) в маркировке относит изделия к первому уровню взрывозащиты. Она обеспечена способом объединения (резьбовой лабиринт), конструкцией основных частей: литого корпуса и колпака светопропускающего элемента и видом взрывозащиты вводной коробки.
Конструкция

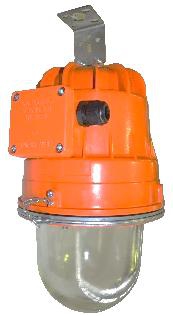

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенный светильник НСП 43М-150, НСП43М-200, НСП 43М-300
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

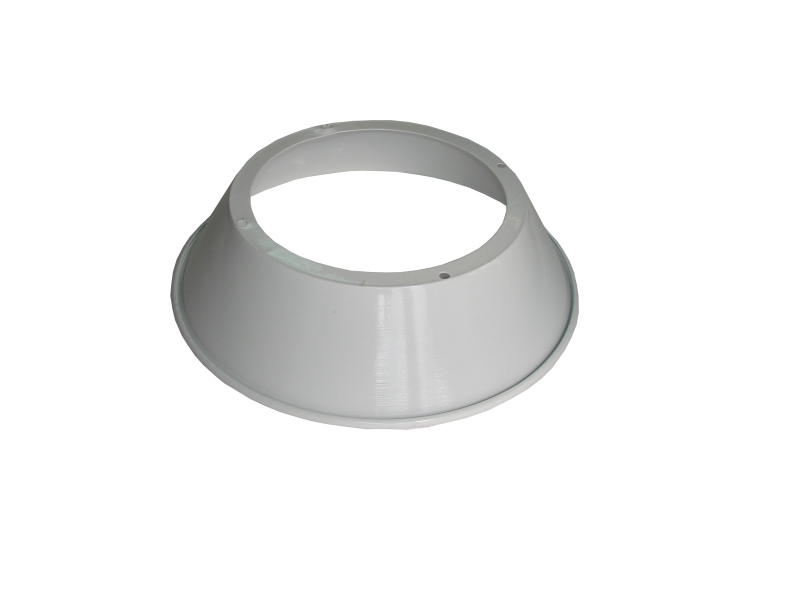

Дополнительная комплектация

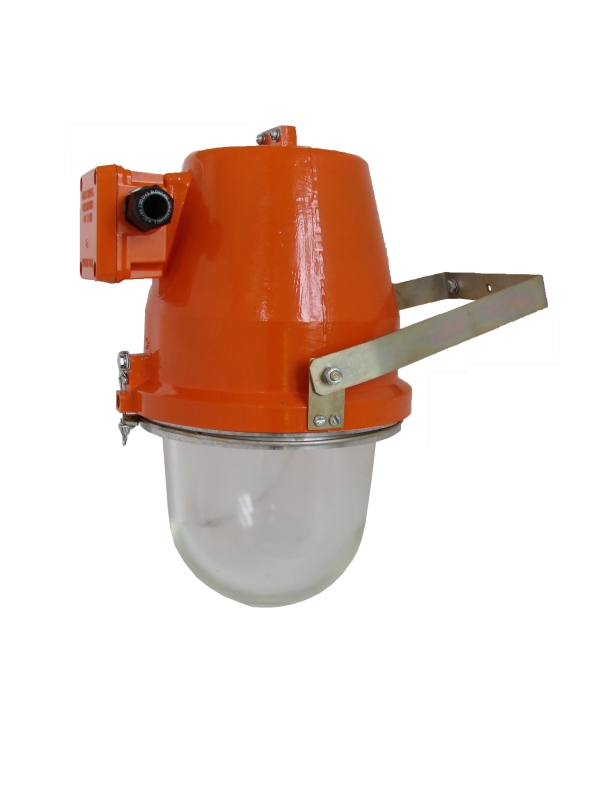

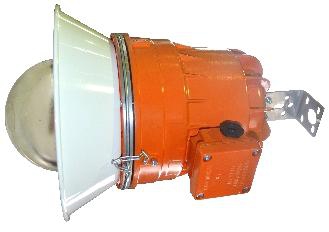

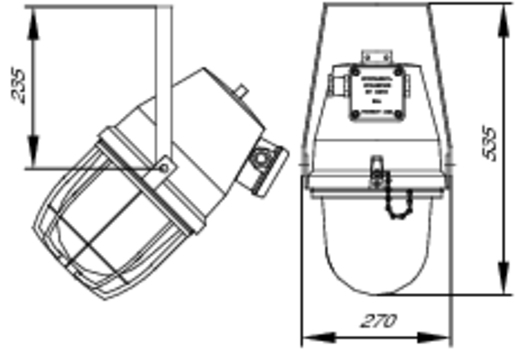

Варианты установки и крепежа

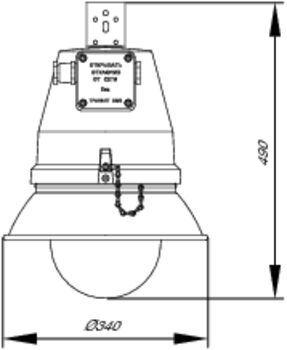

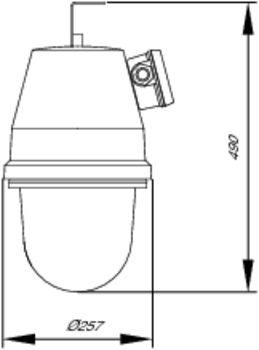

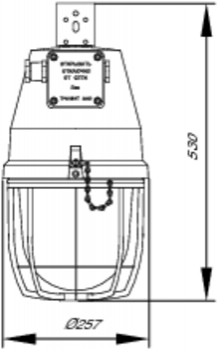

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг |
---|---|---|---|---|---|
11001 | НСП43М-300 | ЛОН-300, Е27 | 1ExdsIICT4 | -45°С…+40°С* | 12,5 |
11002 | НСП43М-200 | ЛОН-200, Е27 | 1ExdsIICT5 | -45°С…+40°С* | 12,5 |
11003 | НСП43М-150 | ЛОН-150, Е27 | 1ExdsIICT6 | -45°С…+40°С* | 12,5 |
11005 | НСП43М-300 Е40 | ЛОН-300, Е40 | 1ExdsIICT4 | -45°С…+40°С* | 12,5 |
11011 | НСП43М-300 УХЛ1 | ЛОН-300, Е27 | 1ExdsIICT4 | -60°С…+40°С* | 12,5 |
11012 | НСП43М-200 УХЛ1 | ЛОН-200, Е27 | 1ExdsIICT5 | -60°С…+40°С* | 12,5 |
11013 | НСП43М-150 УХЛ1 | ЛОН-150, Е27 | 1ExdsIICT6 | -60°С…+40°С* | 12,5 |
11015 | НСП43М-300 УХЛ1 Е40 | ЛОН-300, Е40 | 1ExdsIICT4 | -60°С…+40°С* | 12,5 |
