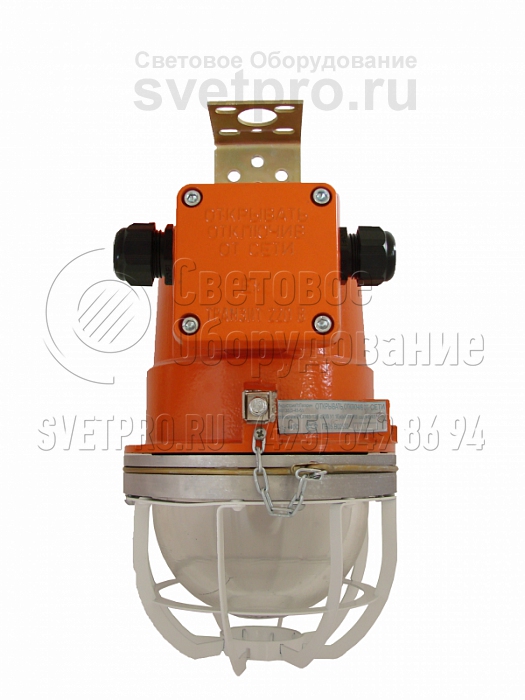

НСП47-01Д Взрывозащищенный светильник со светодиодами
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП47-01Д |
Мощность: | 20-40 Вт |
Световой поток: | 2200 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Для модели НСП47М-01 доступна эксплуатация в неотапливаемых помещениях и горячих цехах, при наличии в воздушной среде пыли и водных компонентов, сезонной нестабильности наружной воздушной среды и наличии вероятности образования взрывоопасных зон (1 и 2). Объектами применения являются химические, газовые, деревообрабатывающие, нефтеперерабатывающие, лакокрасочные, текстильные предприятия.
Универсальная скоба подвеса позволяет осуществить подвесную установку на трубу, монтажный профиль. Дополнительно заказываемые крепления: серьга, поворотный и комбинированный подвес. Вводная коробка позволяет выполнить тупиковый монтаж, а при установке второго кабельного ввода – транзитный.
Высокая световая отдача светодиодов позволяет при мощности модификаций 20 и 40 Вт получить световой поток 2200 и 4400 лм. Значения корректны для LED с нейтральной цветовой температурой. Изменение ее (по заказу) на ХБ или ТБ ведет к изменению количества излучаемого света (±10%).
Корпус и светопропускающий узел объединяются резьбовым лабиринтом, что обеспечивает формирование взрывонепроницаемой оболочки. Боросиликатный колпак неразъемно соединен с опорным кольцом. Резиновое уплотнительное кольцо применено для поддержания герметичности (IP65).

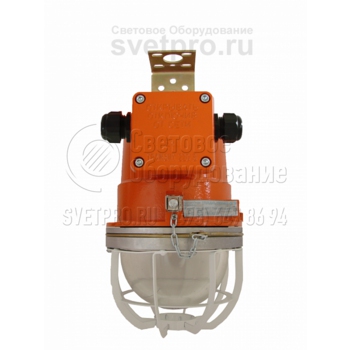

Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

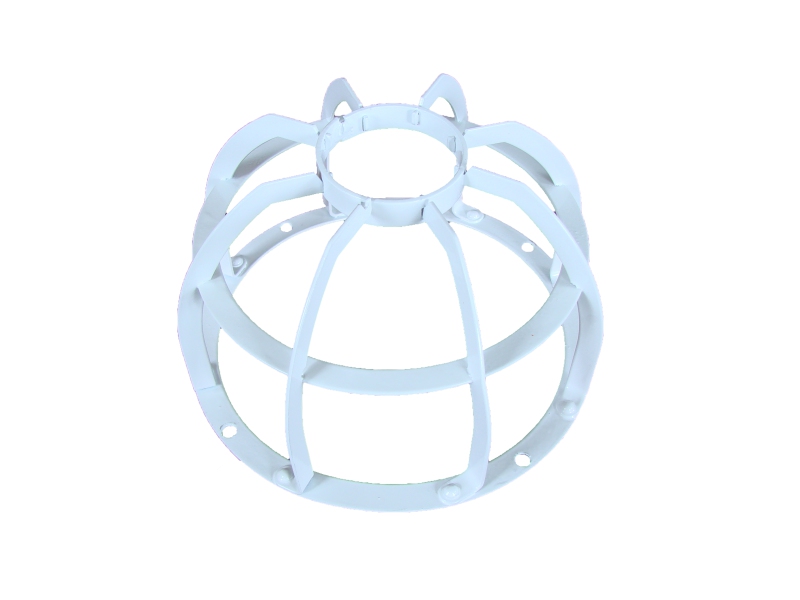

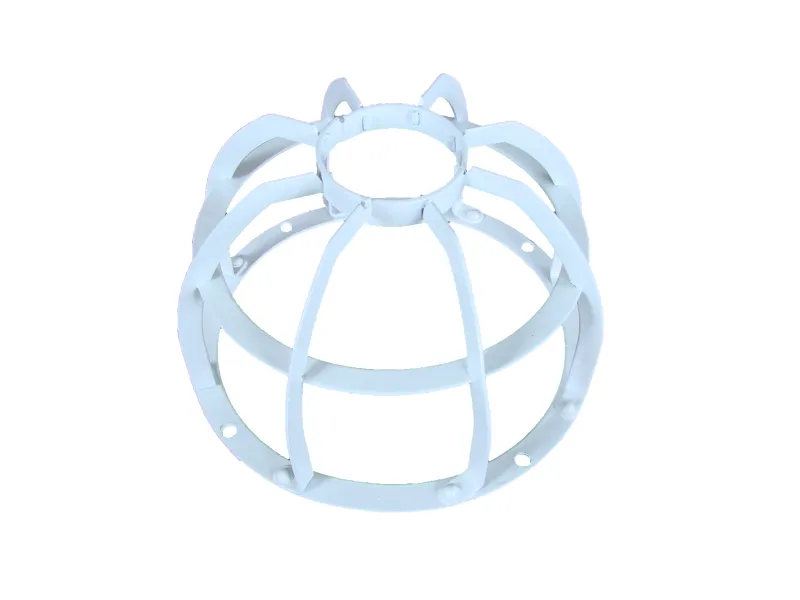

Дополнительная комплектация

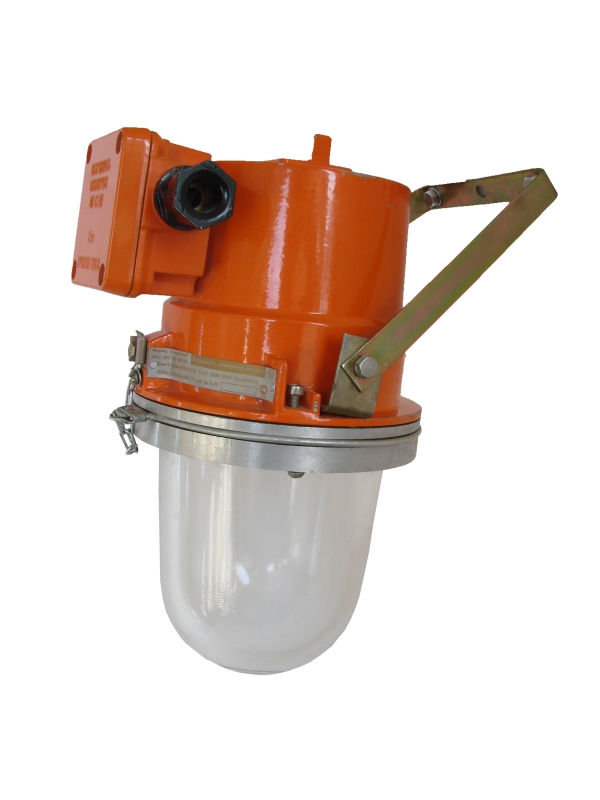

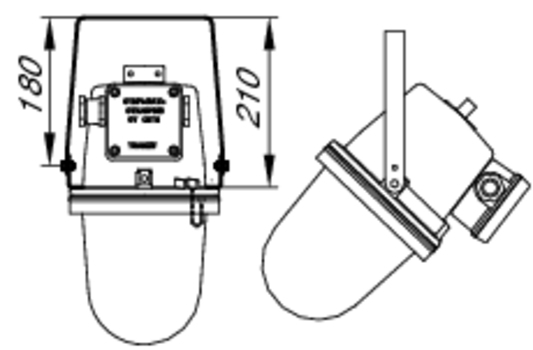

Варианты установки и крепежа

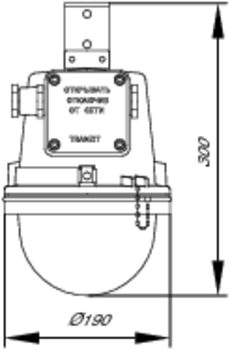

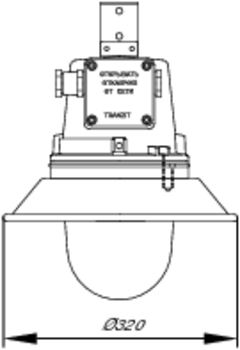

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Световой поток |
---|---|---|---|---|---|---|
029*** | НСП47-01Д-40П УХЛ1 (4400Лм) | LED-40 | 1ExdsIICT6 | -60°С…+40°С | 8 | 2200 |
029020 | НСП47-01Д-20П | LED-20 | 1ExdsIICT6 | -45°С…+40°С | 8 | 2200 |
029021 | НСП47-01Д-20П УХЛ1 | LED-20 | 1ExdsIICT6 | -60°С…+40°С | 8 | 2200 |
