НСП47-200 красный Взрывозащищенный светильник специального назначения

Главная > Бренды > Гагаринский СТЗ > НСП47-200 красный Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: НСП47-200 красный

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы НСП47-200 с красным рассеивателем применяются на объектах промышленного назначения: газовых, нефтеперерабатывающих, деревообрабатывающих, химических, лакокрасочных, текстильных. 1-й уровень взрывозащиты дает основания к их установке в зонах 1 и 2, выделяемых на территории предприятий по причине вероятного образования взрывоопасной среды.

При установке используется универсальная скоба подвеса, обеспечивающая фиксацию на трубу и монтажный профиль. Доступны другие виды креплений. Вводная коробка, оснащенная в базовом варианте кабельным вводом и пробкой (тупиковое подключение), при замене пробки вторым вводом обеспечит транзитное подключение изделий.

ЛОН мощностью 200 Вт соответствует габаритам светопропускающего колпака и типу патрона (Е27). Модификации светильника ориентированы на эксплуатацию при температуре воздушной среды (внутри зданий и наружно): -45°С (-60°С) – +40°С. Необходимость формирования защитного угла (15°) реализуется установкой внешнего отражателя. Металлическая сетка входит в комплектацию по заказу.

Взрывонепроницаемость светильника обеспечивает резьбовой лабиринт, которым объединяется литой корпус с металлическим кольцом, в котором закреплен боросиликатный колпак.

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.

Комплект поставки

В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НСП 47-200 (красный рассеиватель)

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый 3-х жильным
круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2
Защитный угол (с отражателем) 15 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод
Кабельный ввод «e» Schlemer 910001
Кабельный ввод «е УХЛ1»* 910002
Комбинированный подвес (для монтажа на трубу 3/4") 910007

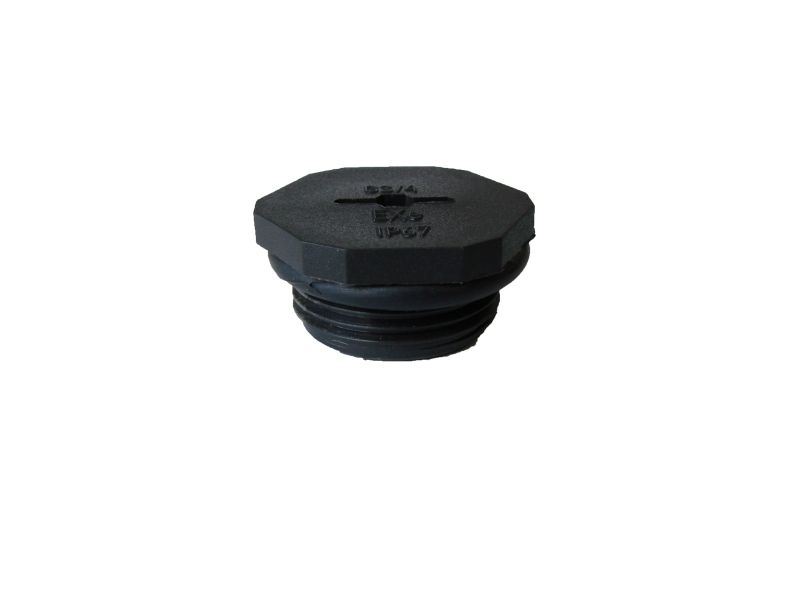

Пробка «е» 920001

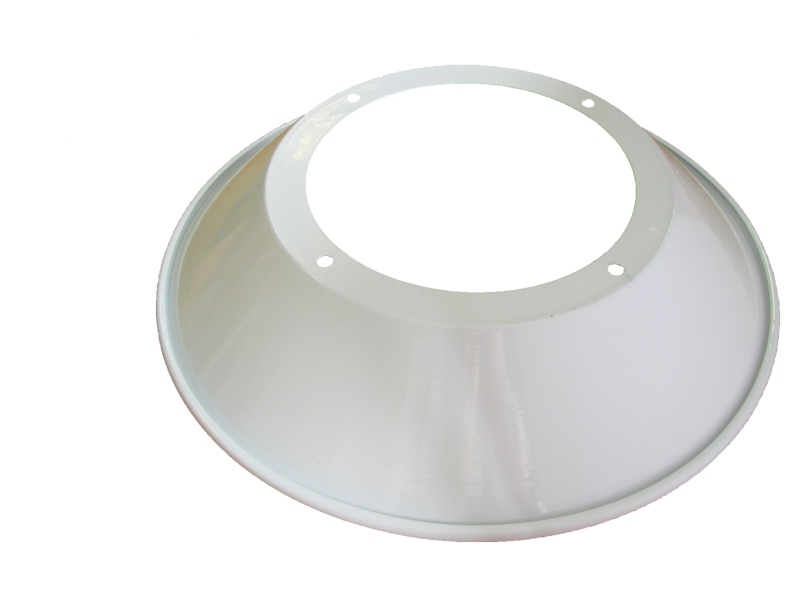

Отражатель 45/47 930201

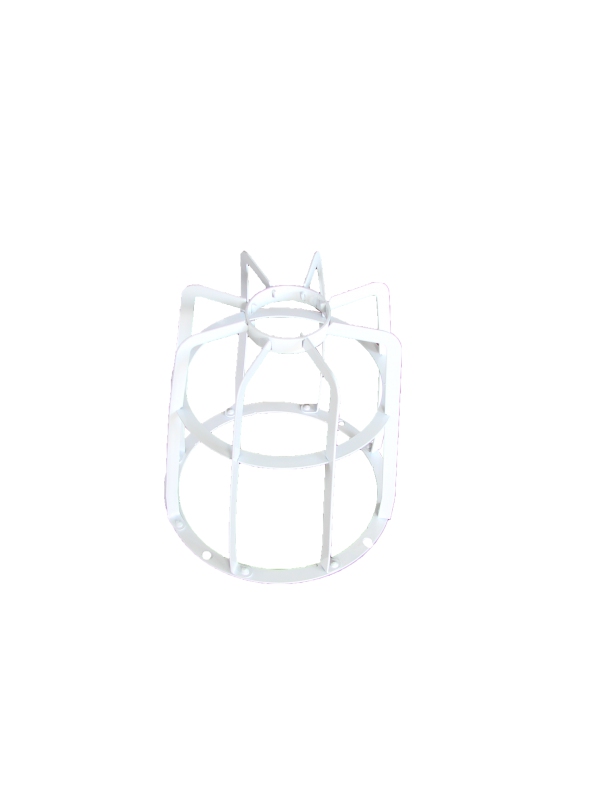

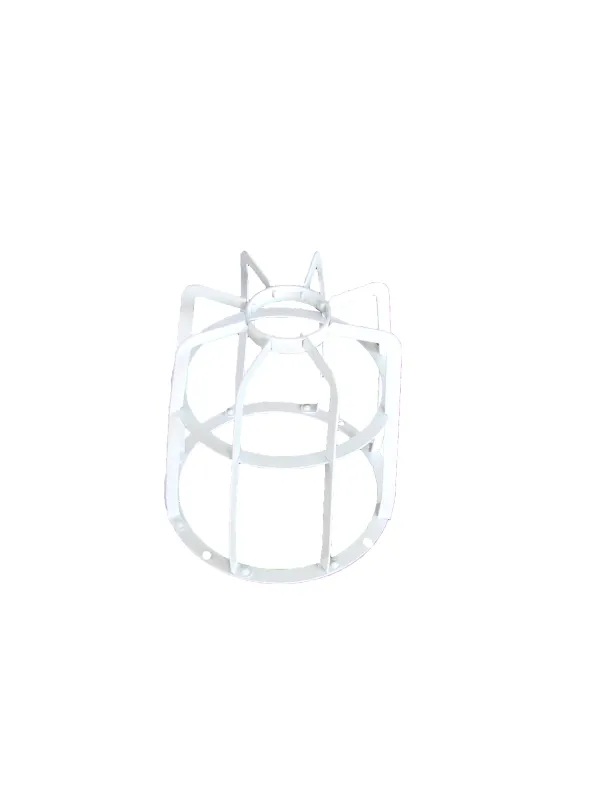

Решетка 45/47 940201
Поворотный подвес (для настенного и потолочного крепления) 950201

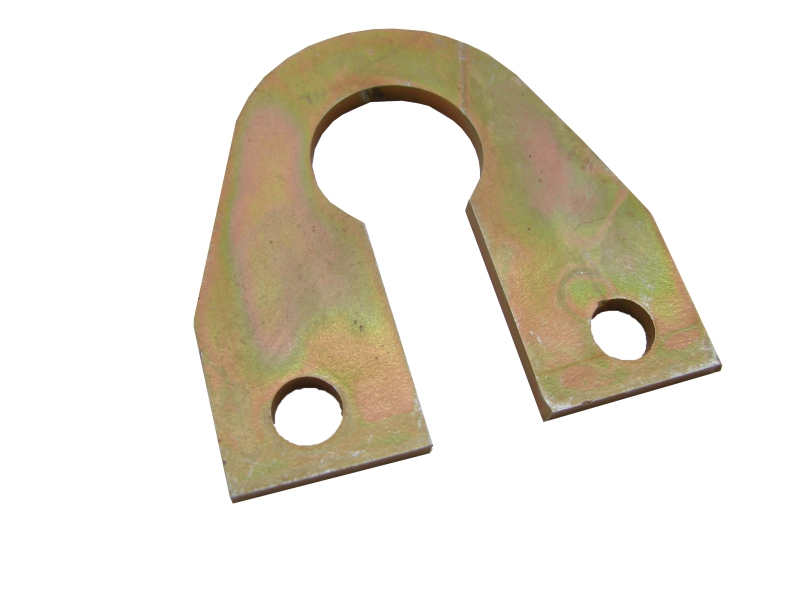

Серьга 960001

Варианты установки и крепежа

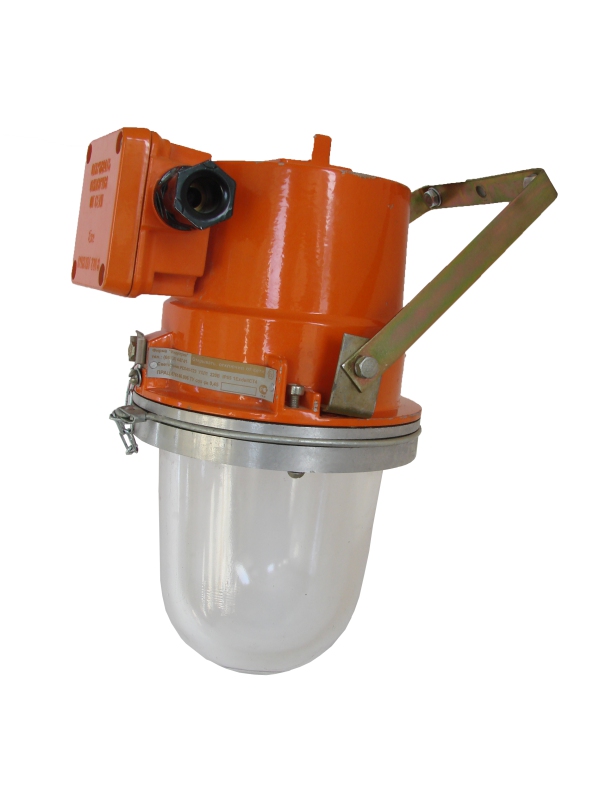

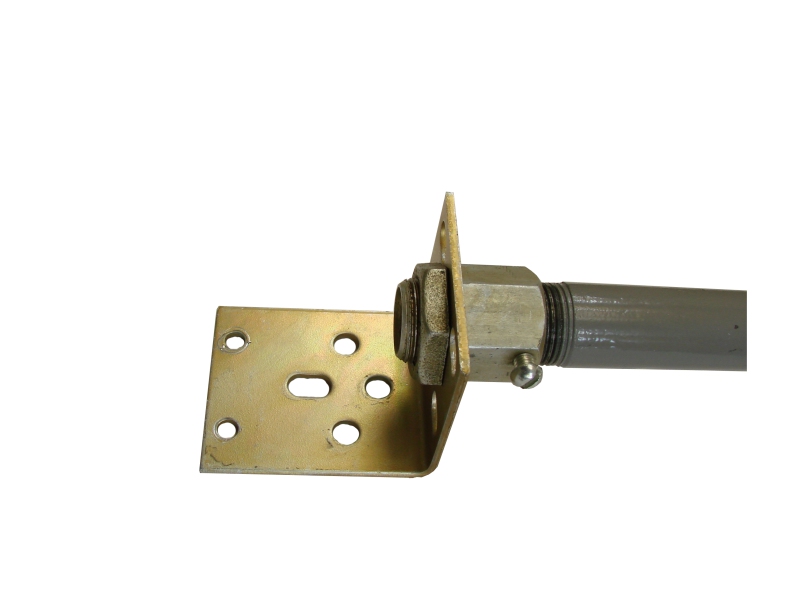

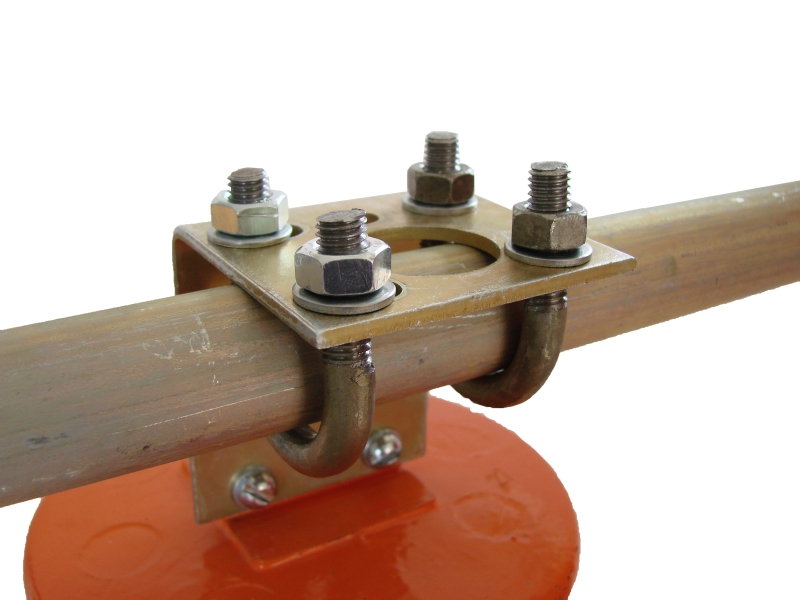

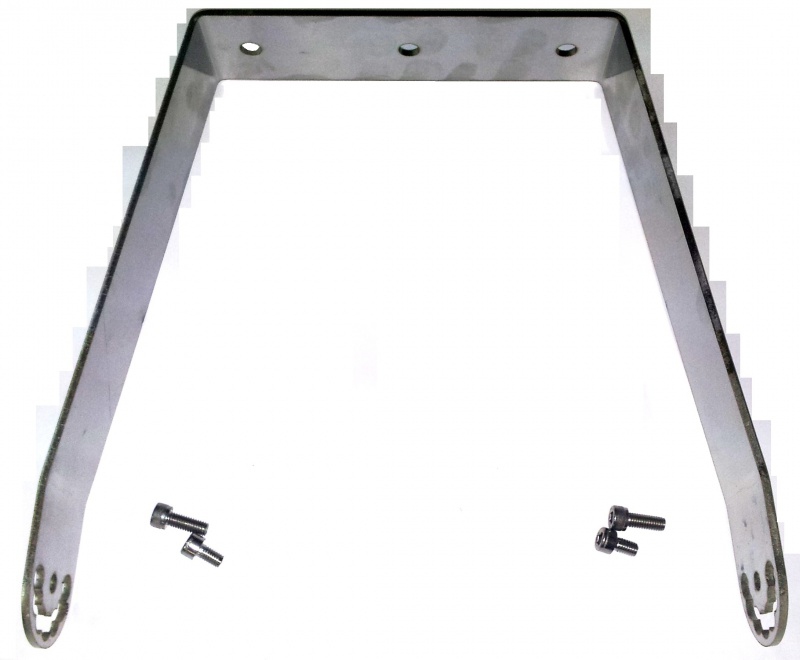

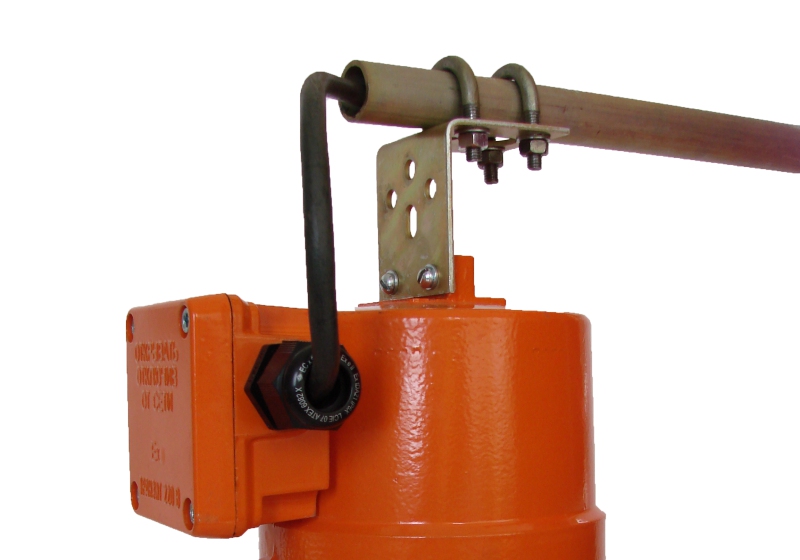

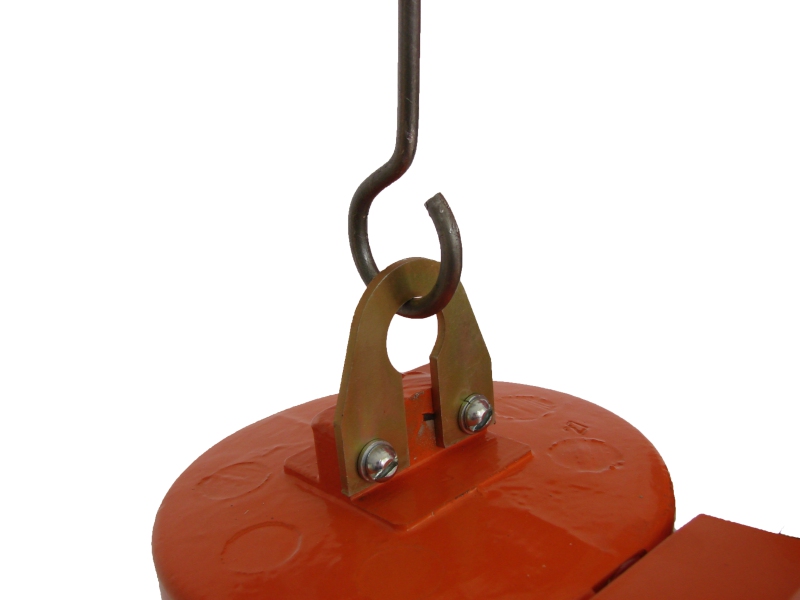

Крепление на поворотном подвесе Крепление на серьге Крепление на трубу с универсальной скобой вариант 1 Крепление на трубу с универсальной скобой вариант 2 Крепление на комбинированном подвесе

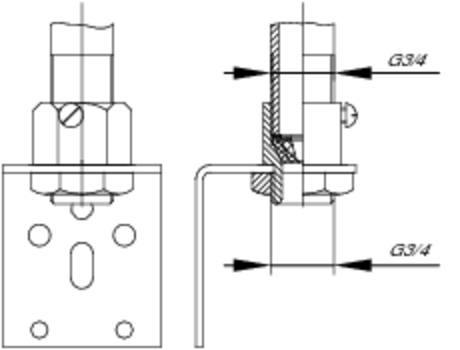

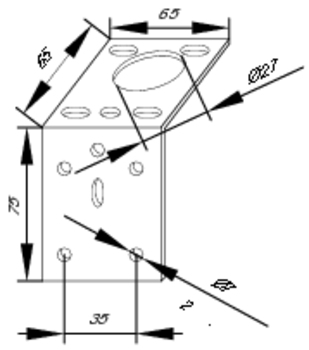

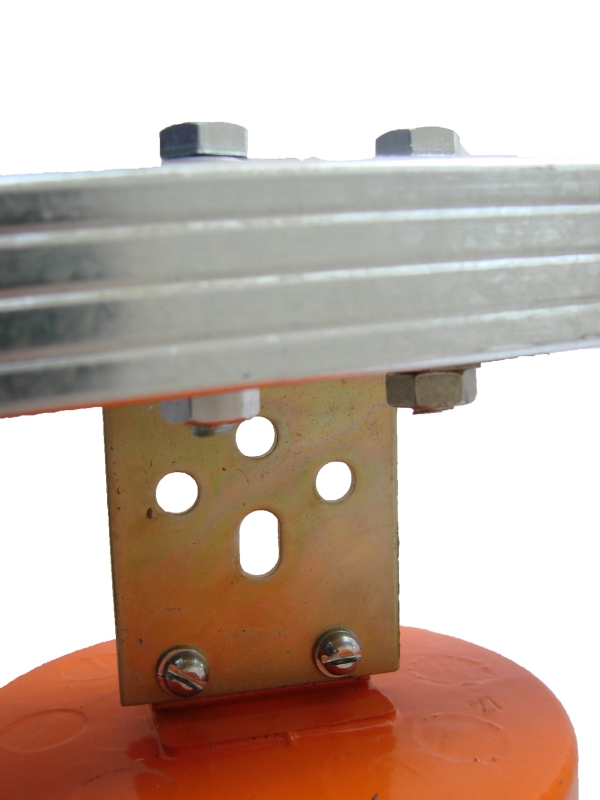

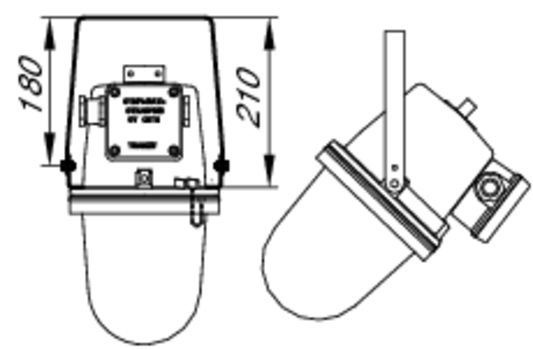

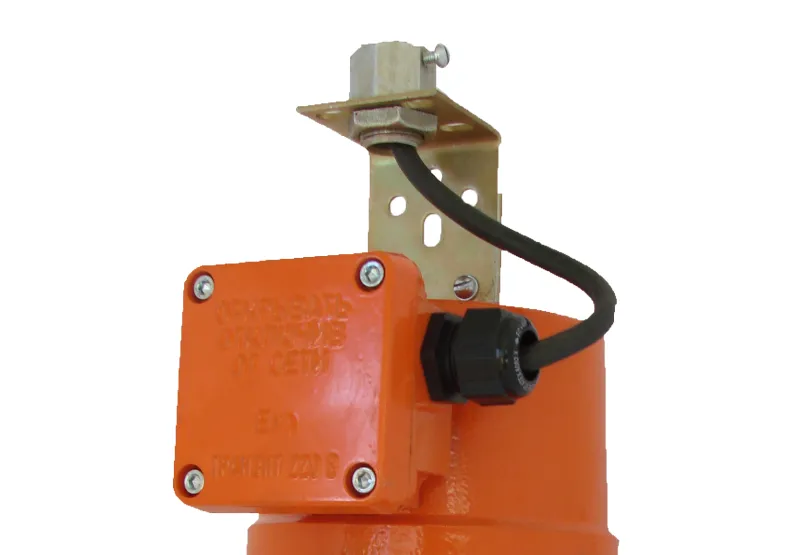

Крепление на монтажный профиль с универсальной скобой Размеры комбинированного подвеса Размеры поворотного подвеса Размеры серьги Размеры универсальной скобы подвеса

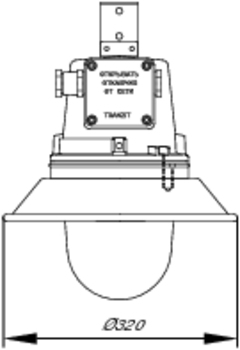

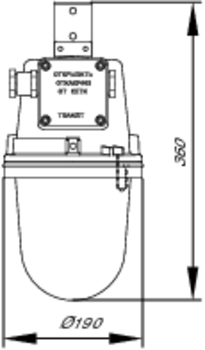

ГАБАРИТНЫЕ РАЗМЕРЫ
