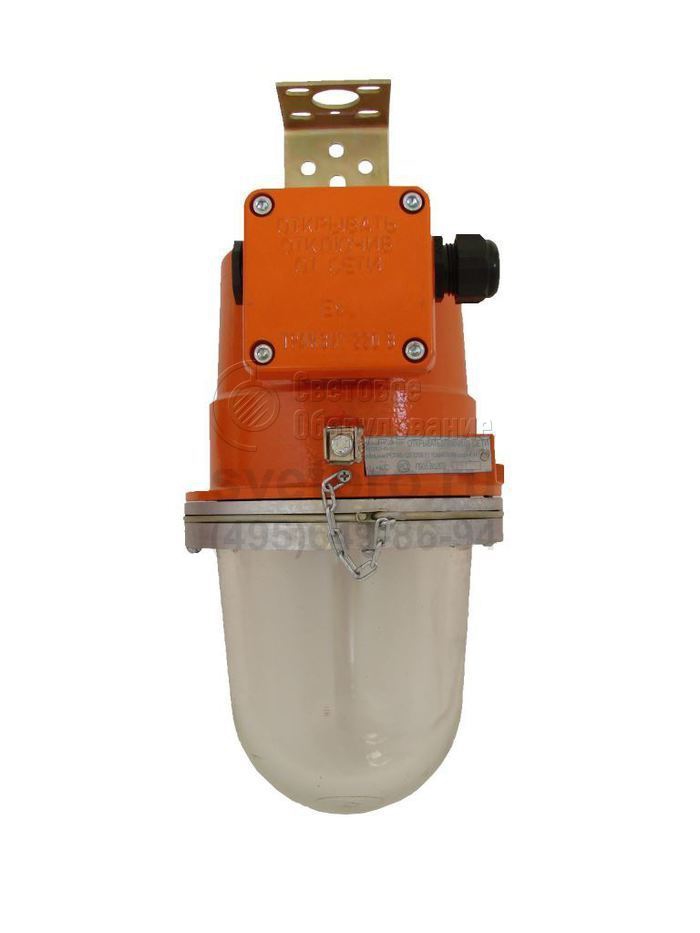

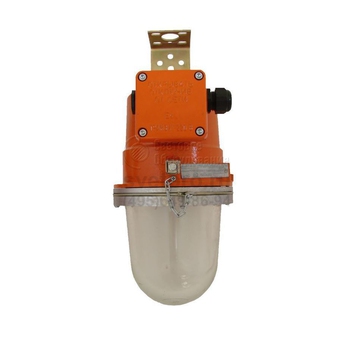

НСП47 Д Ненаправленный светодиодный светильник (имитация лампы)
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП47 Д |
Мощность: | 18-30 Вт |
Световой поток: | 1980-3300 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Светильники НСП47 Д повышают безопасность функционирования объектов, на которых не исключено образование взрывоопасной среды. Их применяют в зонах 1 и 2 предприятий нефтепереработки, газовой, химической, деревообрабатывающей, лакокрасочной, текстильной отрасли.
Модель устанавливается на трубу, монтажный профиль, крюк с применением крепежа основной или дополнительной комплектации. Монтаж кабеля осуществляется во вводной коробке. В базовой версии – он тупиковый (один кабельный ввод и одна пробка), доступен и транзитный (кабельный ввод – в перечне аксессуаров). Доступна комплектация защитной решеткой и (или) отражателем (угол защиты 15°).
Светодиоды расположены так, что излучаемый свет распространяется в разных направлениях, имитируя светораспределение, свойственное лампам. Мощность модификаций: 18 и 30 Вт, образуемый световой поток: 1980 и 3300 лм.
Взрывонепроницаемую оболочку образуют, объединяемые резьбовым лабиринтом, конструктивные части: корпус и светопропускающий колпак, заключенный в металлическое кольцо. Алюминиевый сплав устойчив к агрессивной среде, боросиликатное стекло – ударопрочное. Применение резинового уплотняющего кольца обеспечивает степень защиты – IP65.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников
Общие технические характеристики
Коэффициент мощности | 0,95 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 8 |
Срок службы | 10 лет |
Пример записи для заказа - 029003 Светильник НСП47Д-30 УХЛ1 WAGO
В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ
В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.
Описание базового варианта поставки -
светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

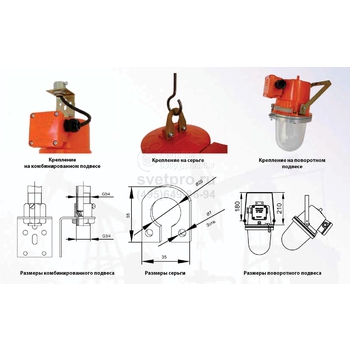

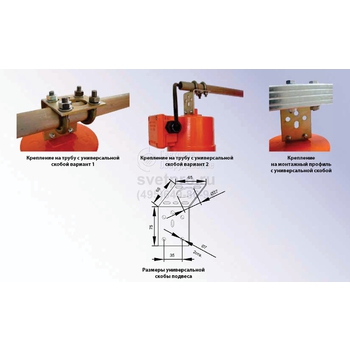

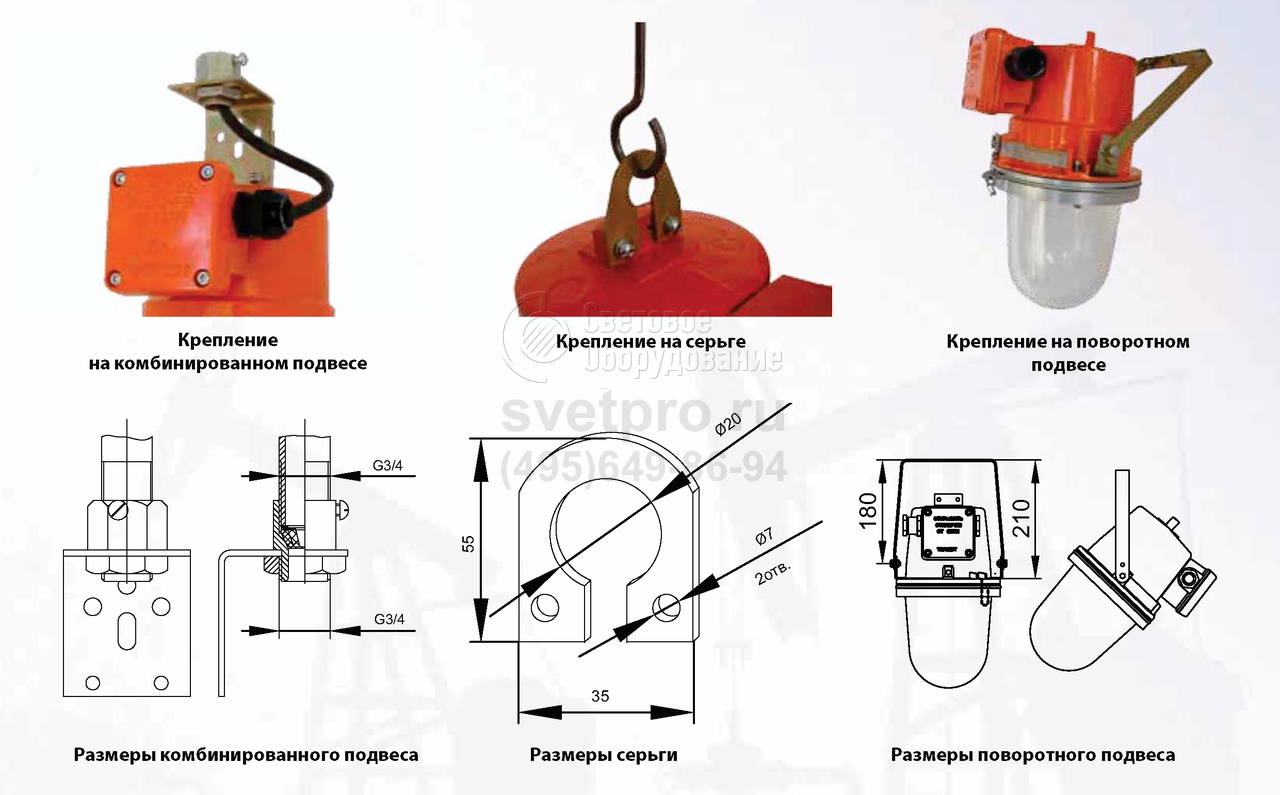

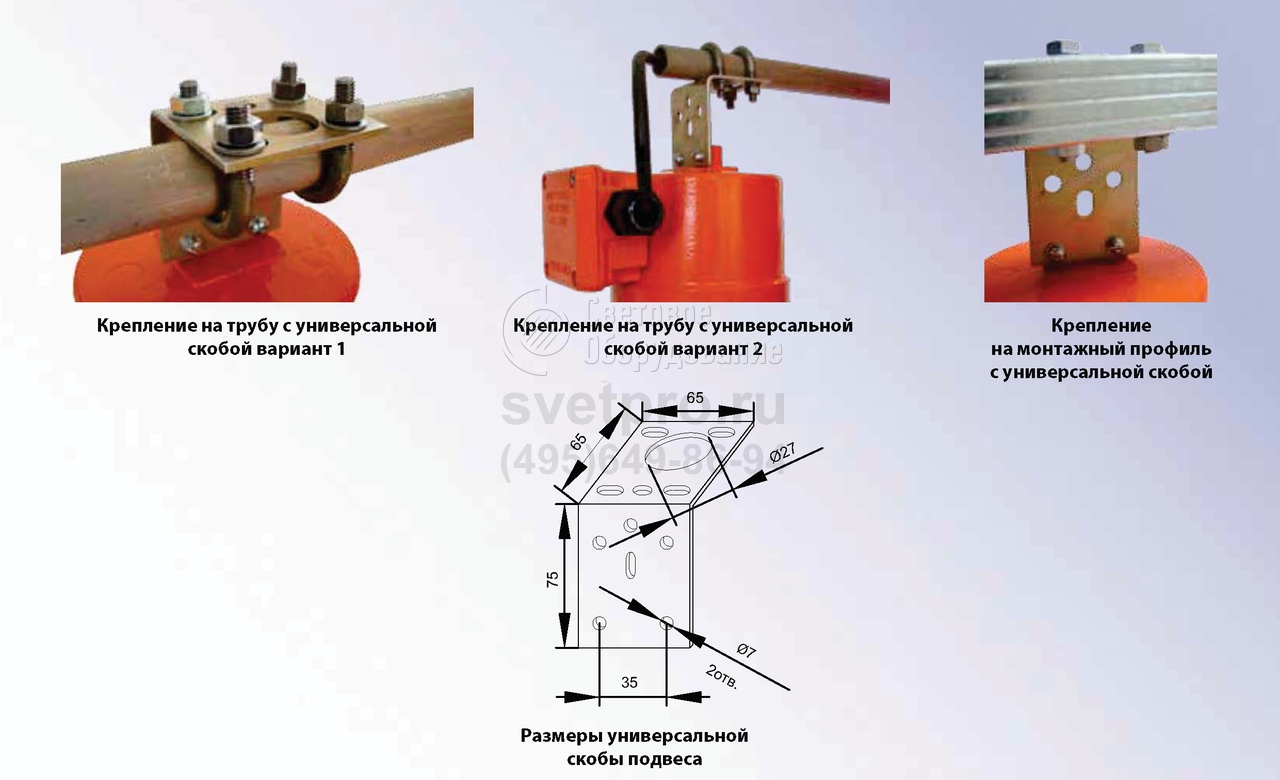

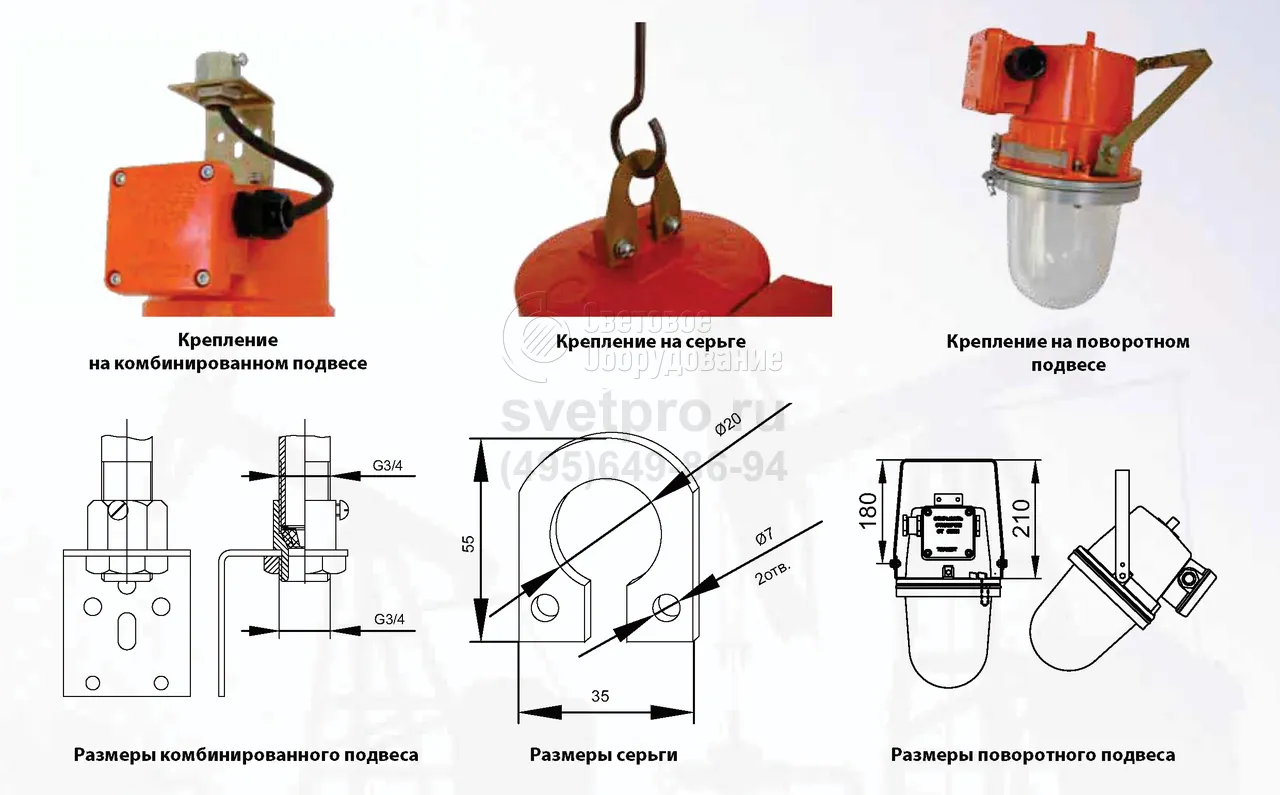

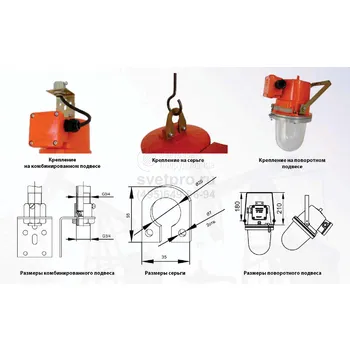

Варианты установки и крепежа

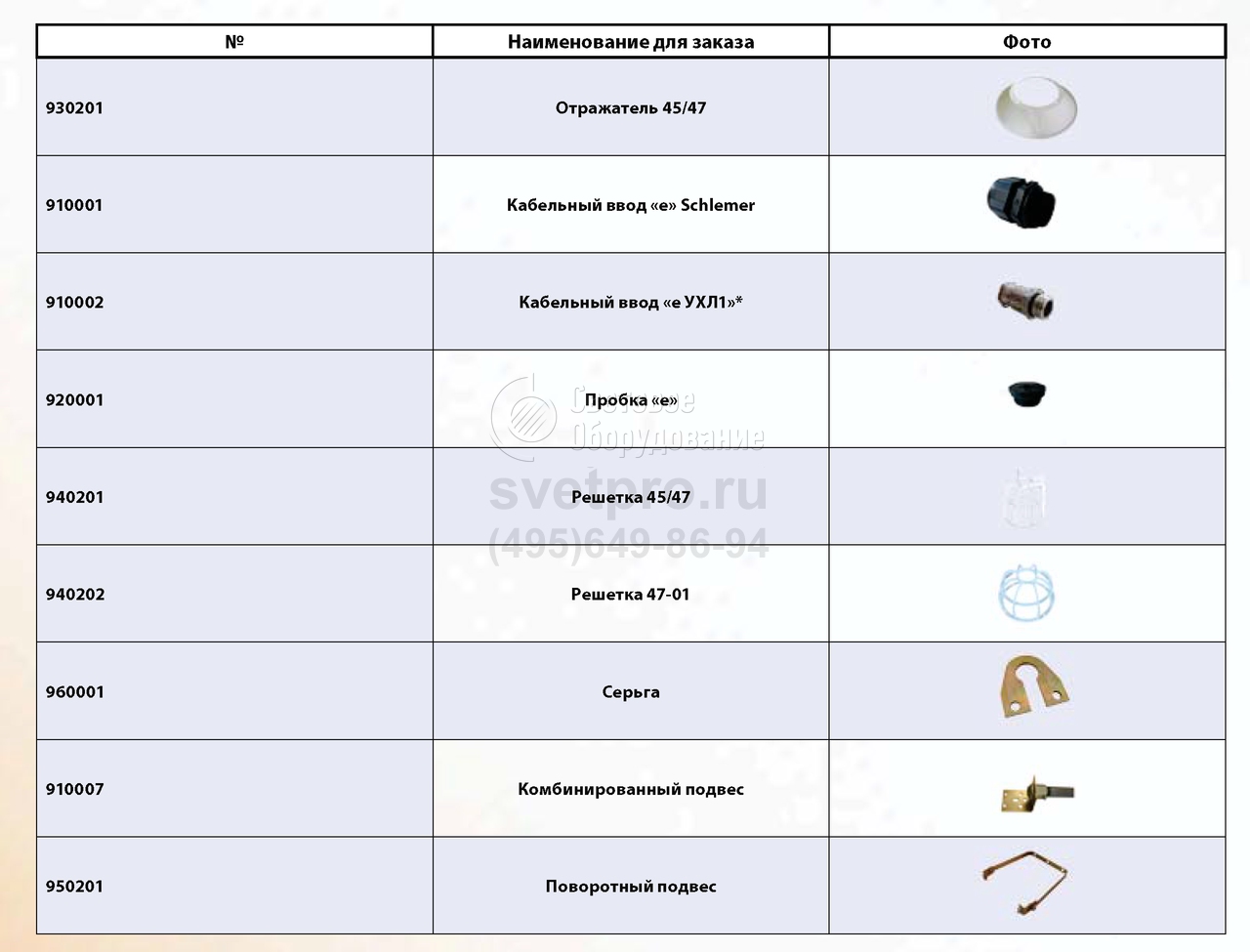

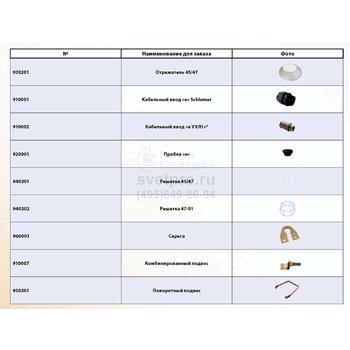

Дополнительная комплектация, поставляемая по отдельному заказу

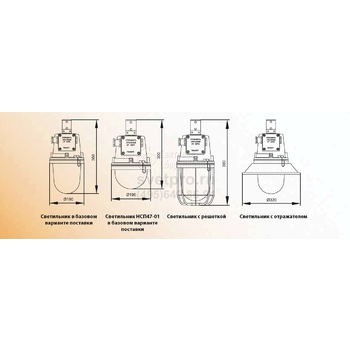

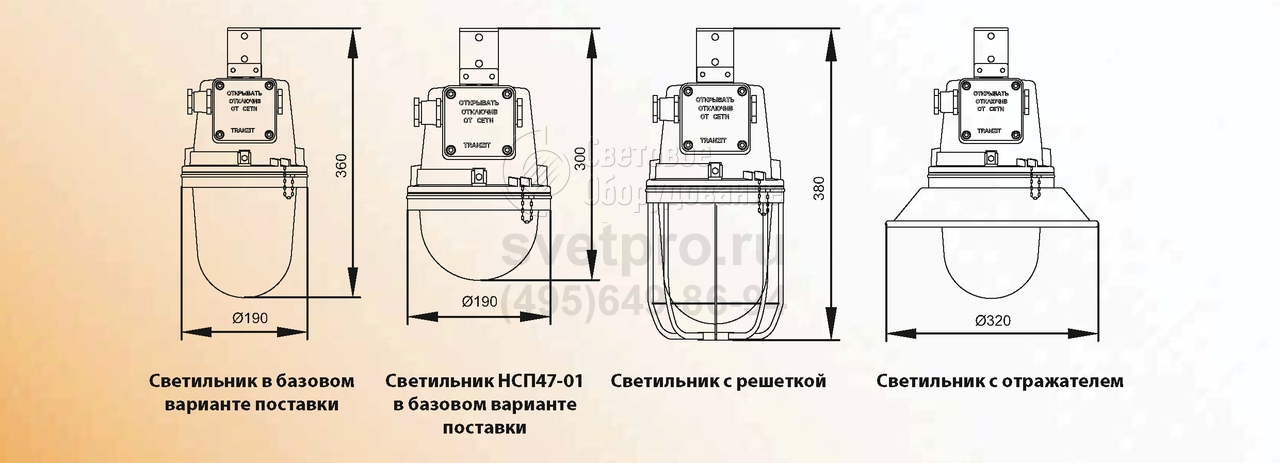

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Световой поток, Лм | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|---|
НСП47Д-18 | 18 Вт | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП47Д-18 УХЛ1 | 18 Вт | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП47Д-18 УХЛ1 WAGO | 18 Вт | - | Светодиоды | 1980 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП47Д-30 | 30 Вт | - | Светодиоды | 3300 | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП47Д-30 УХЛ1 | 30 Вт | - | Светодиоды | 3300 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП47Д-30 УХЛ1 WAGO | 30 Вт | - | Светодиоды | 3300 | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
