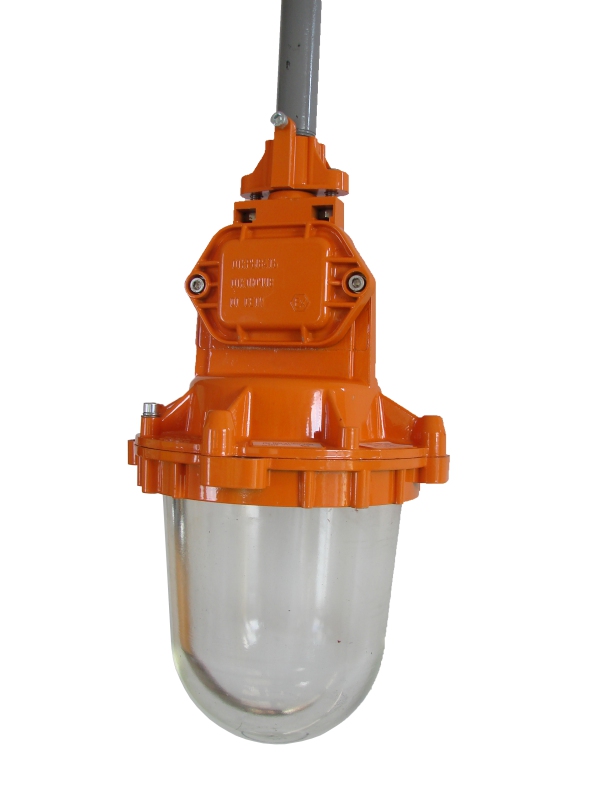

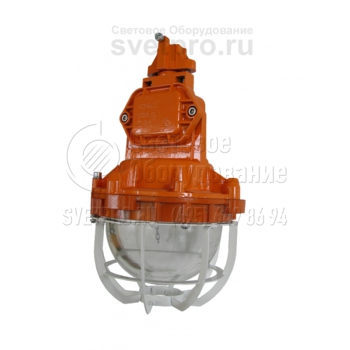

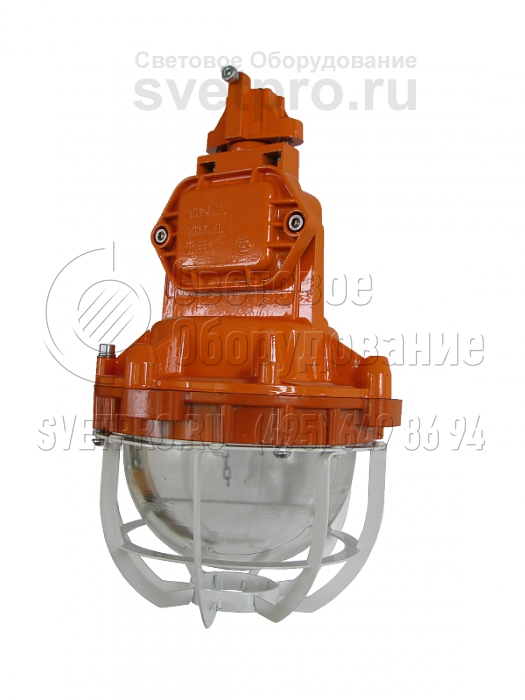

НСП57-01Д (ВЗГ-200) Взрывозащищенный светильник со светодиодами
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | НСП57-01Д (ВЗГ-200) |
Мощность: | 1760-2200 Вт |
Световой поток: | 16 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
1-й уровень взрывозащиты светильников НСП57М-01Д является основанием для их применения на объектах химического, газового, деревообрабатывающего, нефтеперерабатывающего, лакокрасочного, текстильного производства и установки в зонах 1 и 2. Эти зоны отличаются вероятностью образования взрывоопасной среды.
Опорной конструкцией для подвесной установки является металлическая труба. Клеммная колодка находится во вводной коробке. Тупиковый монтаж, характерный для базовой комплектации изделия, можно преобразовать в транзитный, дополнив вторым вводом.
Осветительные приборы эксплуатируются в однофазной сети. Модификации отличаются мощностью: 16, 20, 30 Вт. Нейтральная цветовая температура светодиодов, примененных в базовом варианте, может быть изменена по заявке на теплую или холодную, что повлияет на количество излучаемого света. Угол раскрытия светового потока (110°) может быть изменен установкой вторичной оптики.
Взрывонепроницаемость конструктивной оболочки обеспечивает резьбовой лабиринт, которым корпус соединяется с металлическим кольцом, являющимся опорой для светопропускающего колпака. Узел: кольцо-колпак – неразъемный и герметичный. Защиту оптического отсека от пыли и воды, соответствующую IP65, формирует также уплотнительное резиновое кольцо.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством байонетного соединения, обеспечивающего взрывонепроницаемость соединения. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. Составной частью корпуса является вводная коробка, обеспечивающая монтаж светильника к питающей сети.
Комплект поставки
В базовом варианте светильник поставляется без решётки и без отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Группа условий эксплуатации | М2 |
Монтаж | тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|

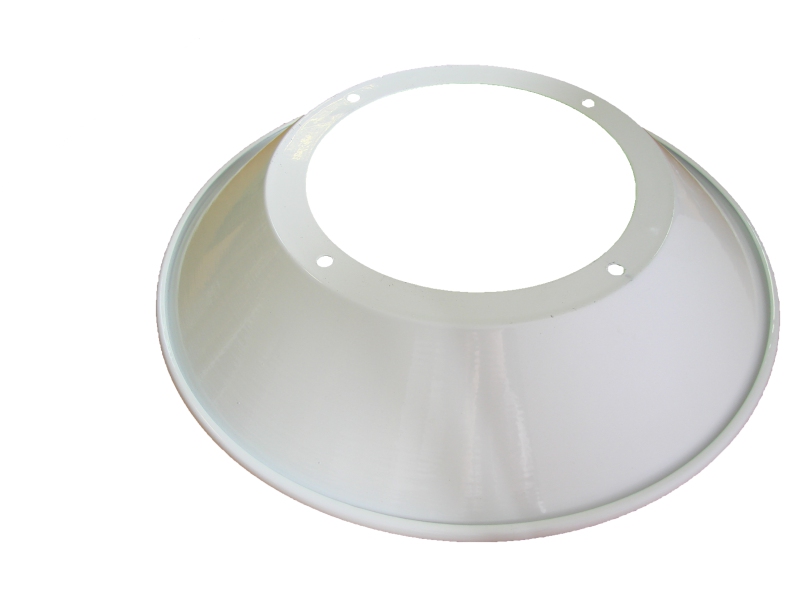

Отражатель 45/47 | 930201 | |

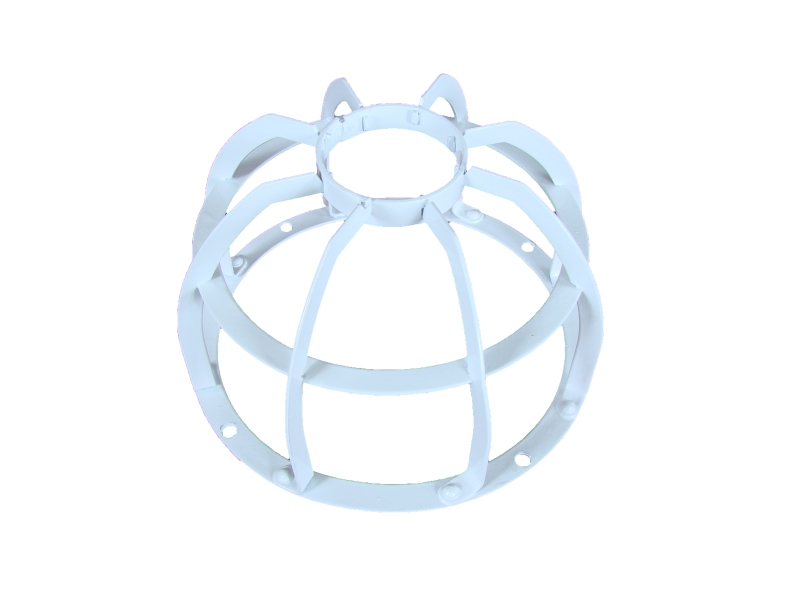

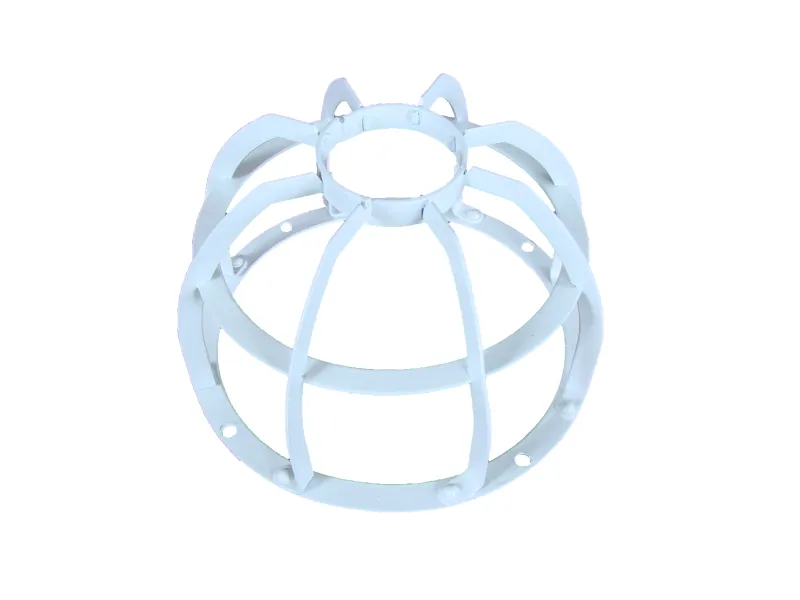

Решетка 47-01 | 940202 |
Варианты установки и крепежа
Крепление на трубу |

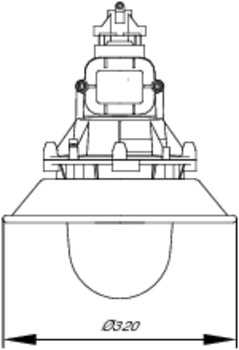

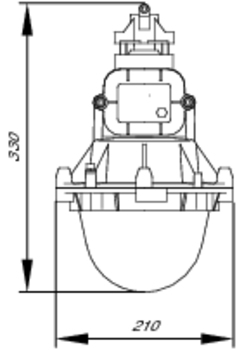

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Маркировка взрывозащиты | Диапазон рабочих температур | Масса, кг | Световой поток | Мощность лампы, Вт | Напряжение питания |
---|---|---|---|---|---|---|---|
049020 | НСП57-01Д 20П | 1ExdsIICT6 | -60°С…+40°С | 6 | - | 2200 | - |
049021 | НСП57-01Д 16П | 1ExdsIICT6 | -60°С…+40°С | 6 | 16 | 1760 | ~220 |
0490ХХ | НСП57-01Д 30П | 1ExdIIBT6 | -60°С...+40°С | 6 | - | - | 220 |
