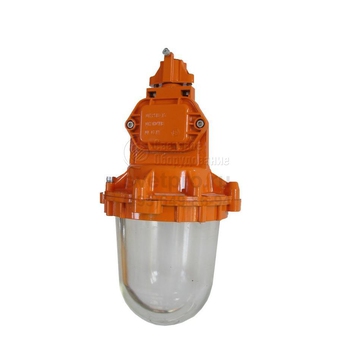

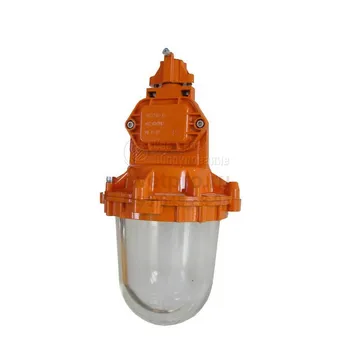

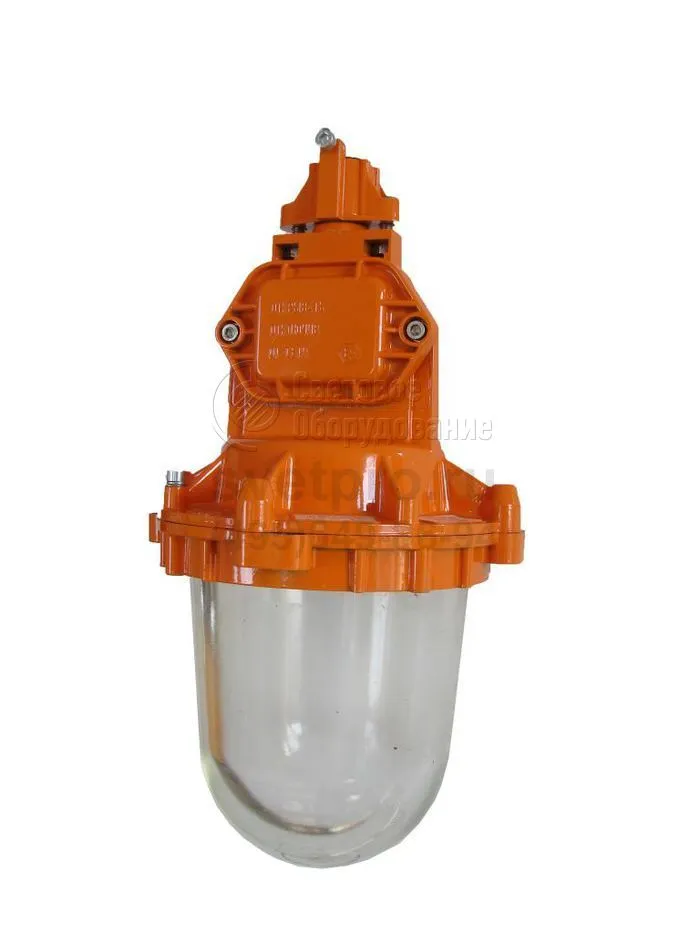

НСП57 Ламповый светильник общего освещения

Главная > Бренды > Гагаринский СТЗ > НСП57 Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Лампа накаливания (ЛОН)
Цоколь: E27
Номинальное напряжение: ~220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: НСП57
Мощность: 75-200 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

При выделении на территории предприятий участков и оборудования, где вероятно образование взрывоопасной среды, в зонах 1 и 2 могут применяться осветительные приборы НСП57. В сферу их использования включаются нефтяные, газовые, химические предприятия, лакокрасочные, текстильные, деревообрабатывающие производства.

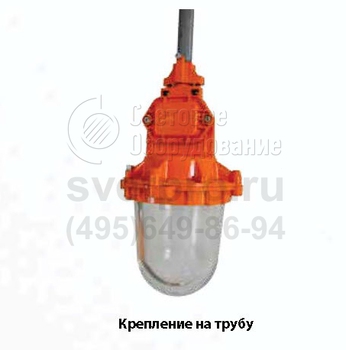

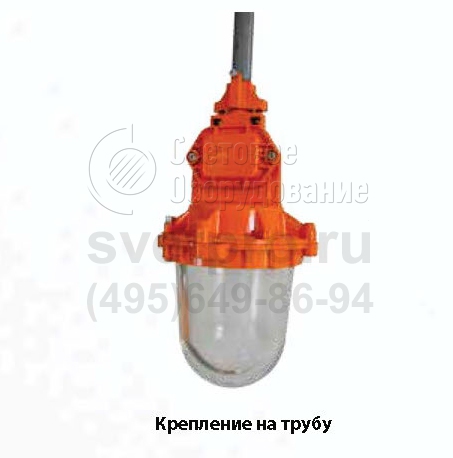

Модель предназначена для подвесной установки на трубу. Наличие вводной коробки позволяет применять тупиковый и транзитный монтаж. Дополнительная комплектация обеспечивает установку защитной решетки и (или) отражателя, ограничивающего слепящее действие (защитный угол 15°).

В модельном ряду имеются изделия с полусферическим (для установки ЛОН, мощностью 75 и 100 Вт) и удлиненным (для ламп 75, 150, 200 Вт) светопропускающим колпаком. Источник света позволяет эксплуатировать изделие при значительных температурных изменениях: от -60°С до +40°С.

Корпус и рассеивающий колпак устойчивы к агрессивной среде. Для их изготовления использован сплав алюминия и боросиликатное стекло. Взрывонепроницаемость оболочки обеспечивает байонетное соединение частей. Уплотнительное кольцо предотвращает попадание пылевых частиц и влаги. Степень защиты – IP65.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закреплен-ный в металлическом кольце. С корпусом колпак соединяется посредством байонетного соедине-ния, обеспечивающего взрывонепроницаемость соединения. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. Составной частью корпуса является вводная коробка, обеспечивающая монтаж светильника к питающей сети.

Общие технические характеристики

Коэффициент мощности 1
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 6
Срок службы 10 лет

Пример записи для заказа - 041004 Светильник НСП57-01-100 (ВЗГ-01-200)

В базовом варианте светильник поставляется без решётки и без отражателя.

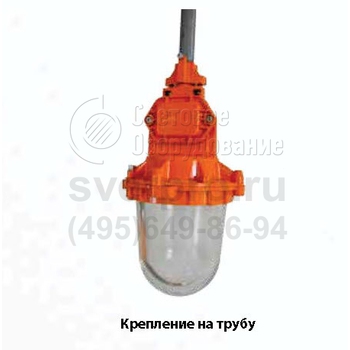

Варианты установки и крепежа

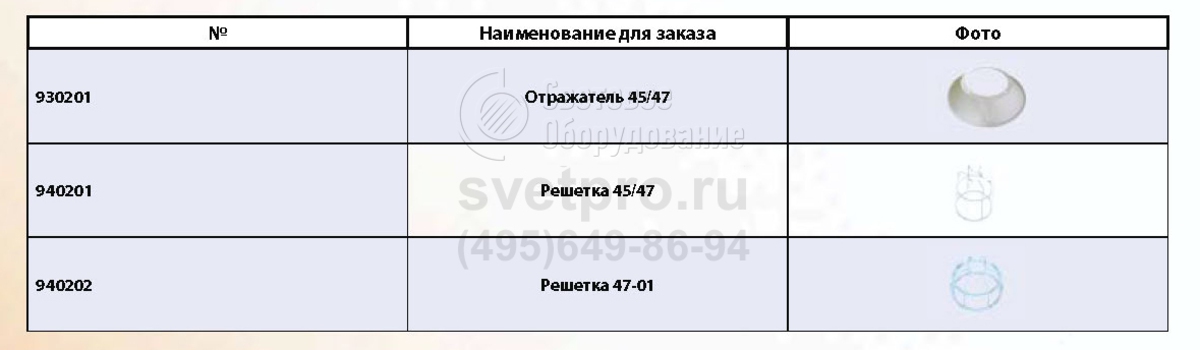

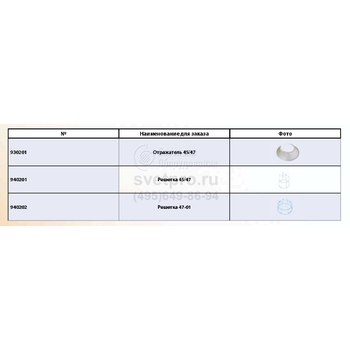

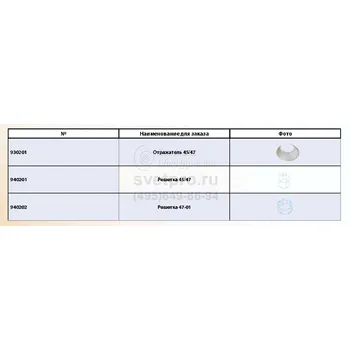

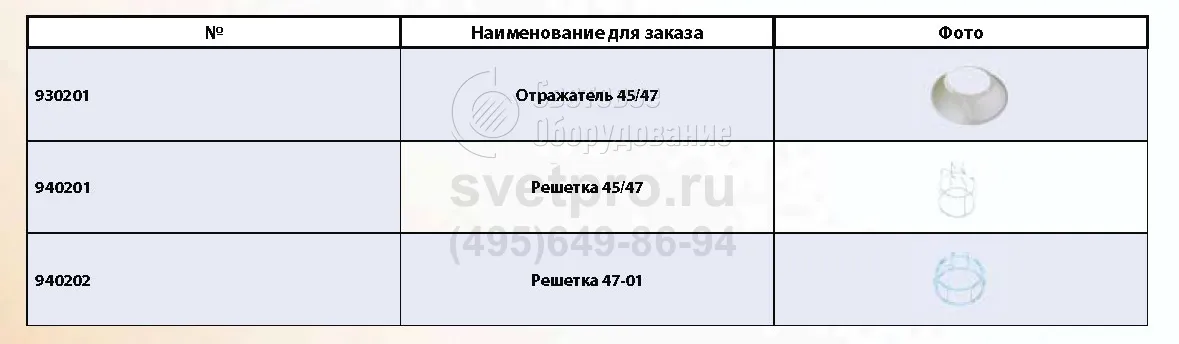

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

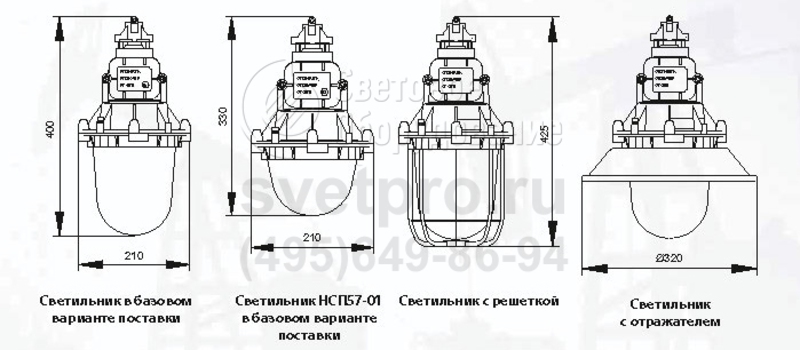

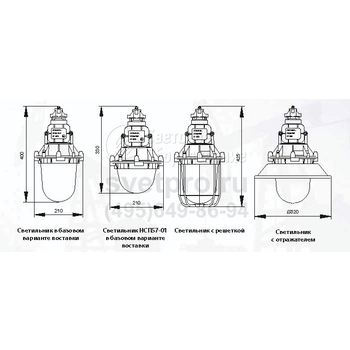

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
НСП57-01-100 (ВЗГ-01-200) 100 Вт Е27 Лампа накаливания 1Ex d IIB T5 Gb от -60° до +40° Нет
НСП57-01-75 (ВЗГ-01-200) 75 Вт Е27 Лампа накаливания 1Ex d IIB T6 Gb от -60° до +40° Нет
НСП57-150 (ВЗГ-200) 150 Вт Е27 Лампа накаливания 1Ex d IIB T5 Gb от -60° до +40° Нет
НСП57-200 (ВЗГ-200) 200 Вт Е27 Лампа накаливания 1Ex d IIB T4 Gb от -60° до +40° Нет
НСП57-200 (ВЗГ-200) В 200 Вт Е27 Лампа накаливания 1Ex d IIB T4 Gb от -60° до +40° Нет
НСП57-75 (ВЗГ-200) 75 Вт Е27 Лампа накаливания 1Ex d IIB T6 Gb от -60° до +40° Нет
