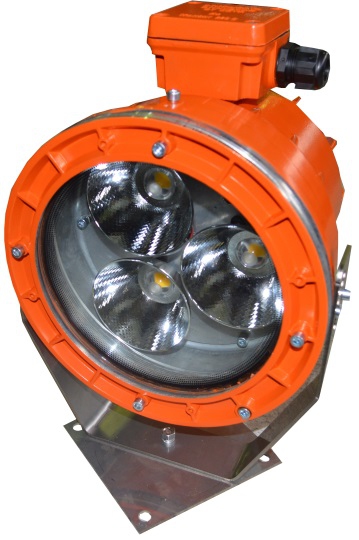

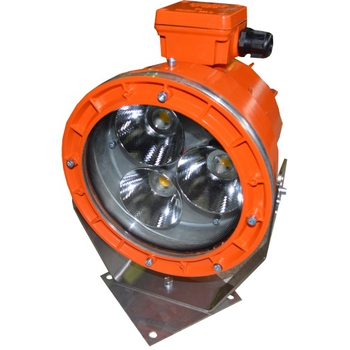

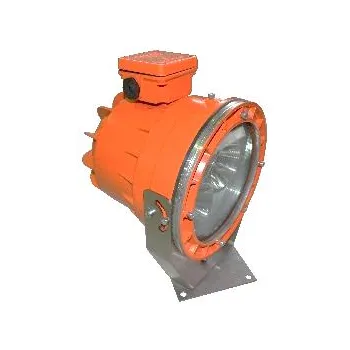

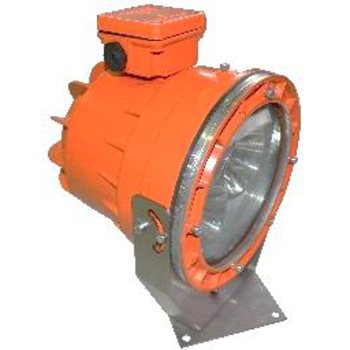

ПКС-ВМ-Д, ПЗС-ВМ-Д Взрывозащищенный прожектор со светодиодами
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ПКС-ВМ-Д, ПЗС-ВМ-Д |
Мощность: | 36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Эксплуатация изделий ПКС-ВМ-Д и ПЗС-ВМ-Д повышает безопасность промышленных объектов, на которых осуществляется нефтепереработка, деревообработка, производство химической, текстильной, лакокрасочной продукции. Модель применяют в зонах 1 и 2, на которых способна образоваться взрывоопасная среда.
При поставке изделие оснащено поворотным устройством и вводной коробкой с комплектацией для тупикового монтажа. Дополнив коробки вторым вводом, можно осуществлять транзитное подключение группы прожекторов.
Светодиодный модуль потребляет 36 Вт электроэнергии (сеть 220 В). В модельный ряд входит версия для климатической зоны УХЛ1 с допустимыми температурами среды: -60°С – +40°С. В базовой модификации светодиоды ХБ (>5000 К). Вторичная оптика версий ПКС-ВМ-Д формирует КСС концентрированного типа (угол 10°), ПЗС-ВМ-Д – глубокого типа (угол 20°).
Взрывонепроницаемая оболочка формируется при объединении резьбовым лабиринтом корпуса и металлического кольца, составляющего неразъемный узел со светопропускающим боросиликатным колпаком. В области прилегания установлено резиновое кольцо, не пропускающее в оптический отсек посторонние компоненты (IP65).
Конструкция
Взрывонепроницаемая оболочка прожектора состоит из двух частей — колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Комплект поставки
В базовом варианте прожектор поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с поворотным устройством, без решётки.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Пробка «е» | 920001 | |
Решетка 43-01 | 940301 |

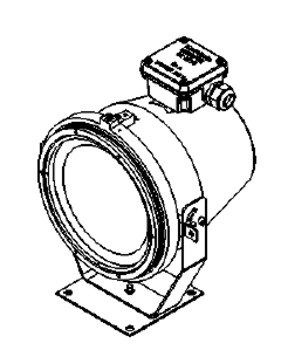

Варианты установки и крепежа

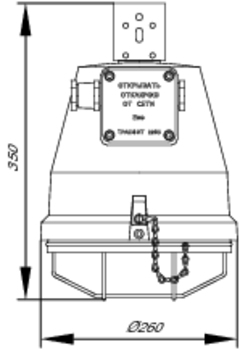

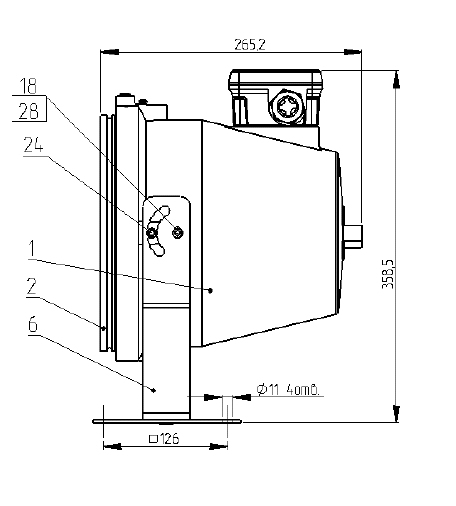

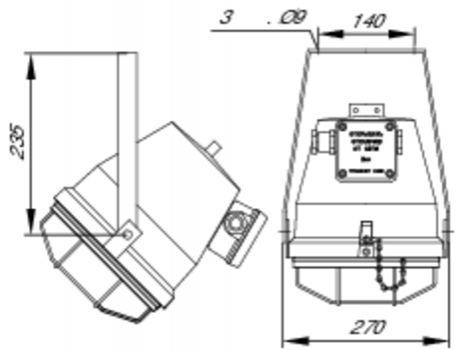

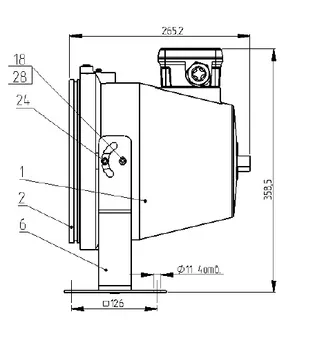

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Масса, кг | Тип кривой силы света |
---|---|---|---|---|---|
03904021 | ПКС-ВМ-Д (НСП43М-16Д 36 10 ХБ) | LED-36 | 1ExdsIICT6 | 11 | К (концентрированная) |
03904121 | ПКС-ВМ-Д (НСП43М-16Д 36 10 ХБ УХЛ1) (-60°С...+40°С) | LED-36 | 1ExdsIICT6 | 11 | К (концентрированная) |
03904423 | ПЗС-ВМ-Д (НСП43М-16Д 36 20 ХБ) | LED-36 | 1ExdsIICT6 | 11 | Г (глубокая) |
03904523 | ПЗС-ВМ-Д (НСП43М-16Д 36 20 ХБ УХЛ1) (-60°С...+40°С) | LED-36 | 1ExdsIICT6 | 11 | Г (глубокая) |
